4.2. Задание на моделирование

Запустить Transient-анализ для диодного ограничителя. Чтобы осуществить этот анализ, в схему ограничителя надо добавить источник напряжения, зависимый от времени (рис. 64). Этот источник V3 генерирует синусоидальный сигнал с частотой 1 кГц с амплитудой 10 V и нулевым смещением напряжения. В общем случае схема может содержать несколько источников с изменяющимися во времени значениями напряжения.

Анализ переходного процесса начинается с вычисления рабочей точки, с которой он будет стартовать. Вычисление рабочей точки производится точно так же, как описано для анализа
DC sweep. Это необходимо, потому что начальные значения источников могут отличаться от их DC-значений. В выходном файле с расширением .out параметры рабочей точки переходного процесса отмечены как INITIAL TRANSIENT SOLUTION.

Чтобы добавить в схему диодного ограничителя дополнительный источник, необходимо:

1. Сделать активным окно Capture и командой PSpice>Delete All удалить все маркеры со схемы.

2. Выбрать на схеме компонент «земля» и командой Edit>Cut удалить его.

3. Добавить в список библиотек библиотеку SOURESTM.OLB из библиотеки PSpice. Из этой библиотеки выбрать источник VSTIM и поместить его на схему.

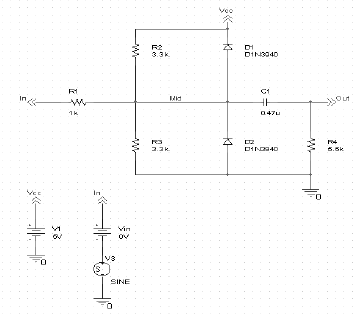

Рис. 64. Схема диодного ограничителя с введенным дополнительным
источником напряжения

4. Поместить на схему удаленный ранее (п.2) компонент «земля» под источником VSTIM , выбрав команду Edit>Paste.

5. Записать проект с помощью команды File>Save.


Задать параметры дополнительного источника.

1. На схеме выбрать компонент VSTIM (V3).

2. Выбрать команду Edit>PSpice Stimulus. Откроется диалоговое окно New Stimulus (рис. 65).

3. В окне New Stimulus в строке Name ввести SINE.

4. Установить флажок SIN. Затем щелкнуть по кнопке OK.

5. В появившемся диалоговом окне SIN Attributes установить первые три параметра (рис. 66):

   • Offset Voltage = 0 (смещение напряжения),

   • Amplitude = 10 (амплитуда),

   • Frequency = 1 kHz (частота).

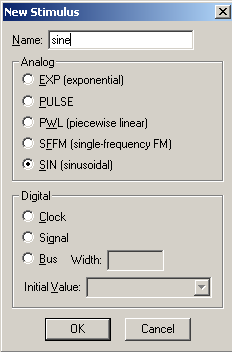

Рис. 65. Диалоговое окно New Stimulus

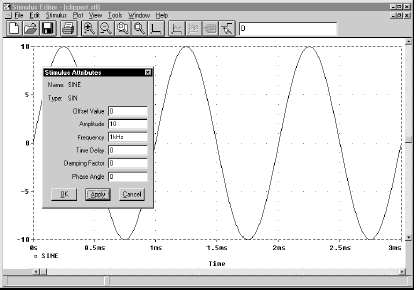

Рис. 66. Окно Stimulus Editor с диалоговым окном SIN Attributes

6. Щелкнуть по кнопке Apply (применить). Откроется окно редактора символов с изображением синусоиды (см. рис.66).

7. Нажать кнопку OK.

8. Записать установленную информацию с помощью команды File>Save. Нажать кнопку OK, чтобы сохранить модифицированную схему.

9. Выйти из Stimulus Editor, выбрав команду File>Exit.


Установить параметры и запустить Transient-анализ.

1. Выбрать команду PSpice>New Simulation Profile. Откроется новое диалоговое окно New Simulation (см. рис. 53).

2. В строке Name ввести Transient.

3. Из списка Inherit From выбрать строку Sсhematic1-DC Sweep, затем щелкнуть по кнопке Create. Откроется диалоговое окно Simulation Settings.

4. Выбрать закладку Analysis (рис. 67).

5. Из списка Analysis type выбрать строку Time Domain
   (Transient) и установить следующие параметры:

   • Run to time = 2ms (выполнять до),

   • Start saving data after = 20ns (записывать результаты через 20 наносекунд после начала).


Рис. 67. Диалоговое окно Simulation Settings- Transient

6. Закрыть диалоговое окно Simulation Settings, нажав кнопку OK.

7. Запустить процесс моделирования командой PSpice>Run.


Для моделирования программа использует свои собственные временные интервалы (интервалы интегрирования). Внутренние временные интервалы согласовываются в соответствии с требованиями Transient-анализа в процессе моделирования. Программа PSpice записывает данные, вычисляемые в процессе моделирования на каждом временном интервале, в сигнальный файл.

Результаты моделирования отображаются в графической программе Probe. Например, можно показать графики входного синусоидального сигнала V(In) и выходного V(Out) ограниченного сигнала. Для этого:

1. В PSpice выбрать команду Trace>Add Trace.

2. В списке Trace выбрать строки V(In) и V(Out), щелкнув по ним.

3. Щелкнуть по кнопке OK для того, чтобы показать графики кривых (рис. 68).

4. Выбрать команду Tools>Options. Откроется диалоговое окно Probe Options (рис. 69).

5. В поле Use Symbols выбрать флажок Always,если до этого этот флажок не был выбран.

6. Нажать кнопку OK.

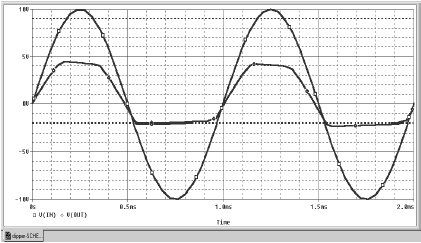

Рис. 68. Графики входного и выходного сигналов диодного Ограничителя

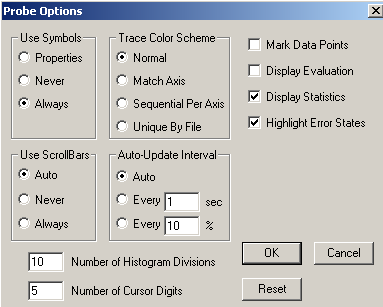

Рис. 69. Диалоговое окно Probe Options
