3.2. Режим цепи по постоянному току в “рабочей точке”
(Bias Point Analysis)

При анализе цепи постоянного тока все конденсаторы рассматриваются как обрыв цепи, а все катушки индуктивности - как короткое замыкание, и используются только значения постоянных составляющих (DC) источников напряжения и тока. Нелинейные компоненты, диоды или транзисторы, заменяются на их сопротивления постоянному току в рабочей точке. Созданная по такому принципу схема замещения содержит только одни активные сопротивления. При анализе цепи постоянного тока вычисляются узловые потенциалы полученной схемы замещения. Все вычисляемые напряжения являются напряжениями между отдельными точками электросхемы и одной опорной точкой, называемой «землей». Такие напряжения называются потенциалами.

В первый раз, сразу после завершения моделирования вычисленные потенциалы и токи, протекающие через компоненты электросхемы, отображаются для всех узлов и компонентов, представляющих хоть какой-нибудь интерес. Если этого не произошло, то надо нажать кнопку Enable Bias Voltage Display (показать/скрыть напряжения для отдельных узлов) или Enable Bias Сиrrent Display (показать/скрыть токи для отдельных узлов) Если отображенные потенциалы затрудняют чтение схемы, то можно удалить ненужные индикации потенциалов и токов, выделив эти потенциалы и токи с помощью мыши, и затем нажать клавишу Delete. Удаленные данные всегда можно вернуть на экран. Для этого надо отметить соответствующее место и затем щелкнуть по кнопке Toggle Voltage On Selected Net(s) или Toggle Current On Selected Net(s) .

При исследовании цифровых устройств все задержки распространения устанавливаются в ноль и все генераторы входных сигналов – в их начальное состояние (time-zero).

В процессе решения уравнения цепи программа PSpice использует итеративный алгоритм. Для аналоговых устройств эти уравнения являются непрерывными, а для цифровых устройств – булевыми.

Если самосходящийся результат не может быть получен после некоторого числа итераций, то на выходах аналоговых/цифровых устройств устанавливается значение X и больше итерации не производятся.

Режим цепи по постоянному току в «рабочей точке» вычисляется при любом типе анализа, даже если режим анализа по постоянному току не установлен. Однако дополнительная информация записывается в выходной файл только тогда, когда режим цепи по постоянному току установлен. В противном случае в выходной файл записывается только информация об аналоговых узловых напряжениях и цифровых узловых состояниях.

Для того чтобы установить режим анализа цепи по постоянному току в «рабочей точке», необходимо:

1. Сделать активным менеджер проекта.

2. Выбрать команду PSpice>New Simulation Profile. Откроется диалоговое New Simulation окно (рис. 52).

3. Ввести Bias в строке Name.

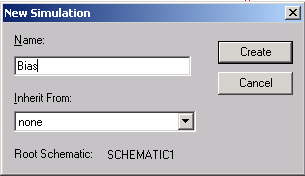

Рис. 52. Диалоговое окно New Simulation

4. На вкладке Analysis из списка Inherit From выбрать None и нажать кнопку Create. Откроется диалоговое окно Simulation
   Settings (рис. 53), имеющее восемь вкладок.

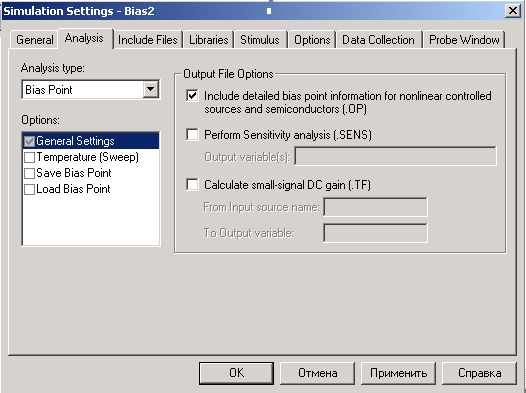

Рис. 53. Диалоговое окно Simulation Settings

5. Из выпадающего списка Analysis type выбрать строку Bias Point.

6. Закрыть диалоговое окно Simulation Settings, нажав кнопку OK.


Для того чтобы запустить процесс моделирования из программы Capture, надо выбрать команду PSpice>Run или нажать кнопку .

Программа выполнит моделирование и произведет вычисления режима цепи по постоянному току в “рабочей точке”. График в течение процесса моделирования не вычисляется, поэтому результаты моделирования можно просмотреть в выходном файле или на схеме, активировав команды вывода значений потенциалов[V] всех узлов или постоянных токов [I] всех ветвей схемы.

Чтобы увидеть выходной файл моделирования, нужно:

1. После того, как выполнилась команда Run, открывается окно Schematic1-Bias-PSpice A/D (рис. 54). В этом окне выбрать команду View>Output File. Окно Schematic1-Bias-Pspice A/D содержит три окна. Верхнее (самое большое) предназначено для выходного файла. После выполнения команды Output File в этом окне выводится выходной файл.

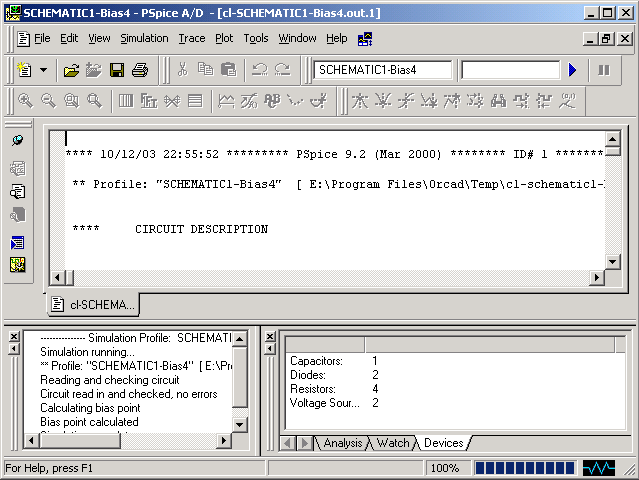

Рис. 54. Окно Schematic1-Bias-PSpice A/D


После просмотра этого файла окно Schematic1-Bias-PSpice A/D можно закрыть.

Программа PSpice вычисляет ток, протекающий через компонент (от входного вывода к выходному выводу). Для источника напряжения ток измеряется от положительного вывода к отрицательному, т.е. против условно положительного направления тока, и в результате в выходной файл записывается отрицательное значение.
