З а н я т и е 3

Исследование цепи постоянного тока
(DC-анализ)

3.1. Создание нового проекта

На примере диодного ограничителя рассмотрим методы и инструменты построения проекта, запуска и анализа результатов моделирования для каждого из нижеследующих типов анализа:

• режим цепи по постоянному току в “рабочей точке” (Bias Point Analysis);

• режим по постоянному току при вариациях источников постоянного напряжения или тока, температуры и других параметров цепи (DC Sweep Analysis);

• переходные процессы при воздействии сигналов различной формы (Transient Analysis);

• характеристики линеаризированной цепи в частотной области при воздействии одного или нескольких сигналов (AC Sweep Analysis);

• многовариантный анализ при вариации температуры
  (Temperature) и других параметров (Parametric Analysis);

• качественный анализ (Probe Perfomance Analysis).


Для того чтобы создать новый PSpise-проект из программы Capture, необходимо:

1. В менеджере проекта выбрать команду File>New. В появившемся выпадающем меню выбрать стоку Project.

2. В открывшемся диалоговом окне установить переключатель Analog or Mixed-Signal в Circuit Wizard.

3. В строке Name ввести имя проекта (в данном случае clipper).

4. Используя кнопку Browse, выбрать папку, в которой будет записан новый проект, и нажать кнопку OK.

5. В открывшемся диалоговом окне Create PSpice Project установить переключатель Create a blank project (создать чистый проект) (рис. 46).

6. Нажать кнопку OK.

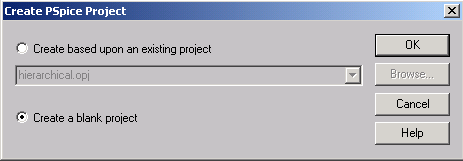

Рис. 46. Диалоговое окно Create PSpice Project


В окне Capture откроется новая страница, а в менеджере проекта создастся новый проект. В редакторе схемы нарисовать схему диодного ограничителя (рис. 47).

Существуют два набора библиотечных файлов: для Capture
и для PSpice. Стандартные библиотеки компонентов находятся
в директории Capture/Library. Стандартные библиотеки ком-
понентов для PSpice находятся в поддиректории
Capture/Library/PSpice. Для того чтобы иметь доступ к специфичным компонентам, надо создать библиотеку в Capture, используя функцию Add Library.

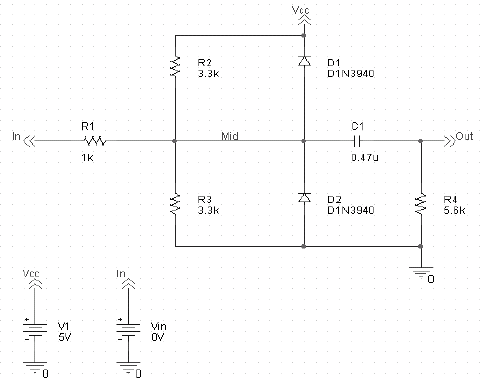

Рис. 47. Диодный ограничитель


Поместить на страницу проекта источники напряжения.

1. Сделать активной страницу редактора схем.

2. Выбрать команду Place>Part. Откроется диалоговое окно Place Part (рис. 48).

3. Добавить библиотеку, в которой находится необходимый компонент:


а) щелкнуть по кнопке Add Library;

б) в открывшемся окне выбрать из библиотеки PSpice файл SOURCE.OLB. и щелкнуть по кнопке Open.

4. В строке Part диалогового окна Place Part ввести имя компонента VDC (источник постоянного напряжения).

5. Нажать кнопку OK.

6. Передвинуть курсор на то место схемы, куда надо поместить компонент, и щелкнуть по нему. Первый источник закрепится на этом месте.

7. Передвинуть курсор на другое место и щелкнуть снова, чтобы поместить на это место второй источник.

8. Щелкнуть правой клавишей мыши и в появившемся выпадающем меню выбрать команду End Mode, чтобы закончить режим ввода компонента.

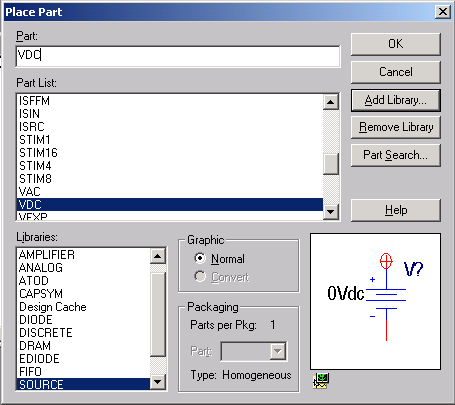

Рис. 48. Диалоговое окно Place Part


Поместить на страницу диоды.

1. Выбрать команду Place>Part. Откроется диалоговое окно Place Part (см. рис. 48).

2. Добавить библиотеку, в которой находится необходимый компонент:


а) щелкнуть по кнопке Add Library;

б) в открывшемся окне выбрать из библиотеки PSpice файл DIOD.OLB. и щелкнуть по кнопке Open.

3. В строке Part диалогового окна Place Part ввести имя компонента 1N39, чтобы показать список диодов.

4. В окне Part List выбрать D1N3940 и нажать кнопку OK.

5. Нажать клавишу R клавиатуры, для того чтобы скорректировать ориентацию компонента.

6. Поместить на схему диоды D1 и D2.

7. Щелкнуть правой клавишей мыши и в появившемся выпадающем меню выбрать команду End Mode, чтобы закончить режим ввода компонента.


Для того чтобы переместить ассоциированный с компонентом текст, надо щелкнуть по тексту, чтобы выбрать его, и передвинуть на новое место.

Поместить на схему другие компоненты.

1. Выбрать команду Place>Part. Откроется диалоговое окно Place Part (см. рис. 48).

2. Добавить библиотеку, в которой находится необходимый компонент:


а) щелкнуть по кнопке Add Library.

б) в открывшемся окне выбрать из библиотеки PSpice файл ANALOG.OLB. и щелкнуть по кнопке Open.

3. В строке Part диалогового окна Place Part ввести имя компонента: резистор (R) или конденсатор (С).


4. Поместить на схеме компоненты межстраничных выводов (OFFPAGELEFT-R), щелкнув по кнопе Place Off-Page () на панели инструментов.

5. Добавить библиотекy для компонентов, которые необходимо поместить на схему (CAPSYM).

6. Поместить на схему компонент “земля”, щелкнув по кнопке GND на шкале инструментов.


Соединить компоненты проводниками.

1. Выбрать команду Place>Wire или нажать кнопку , чтобы начать рисовать проводники. Курсор превратится в крест.

2. Щелкнуть по точке соединения (красный квадрат на конце компонента) и соединить ее с таким же квадратом другого компонента.

3. Продолжать соединение компонентов до тех пор, пока не будет нарисована схема диодного ограничителя (см. рис. 47).


Назначение имен цепей.

1. Выбрать команду Place>Net Alias. Откроется диалоговое окно Place Net Alias (рис. 49).

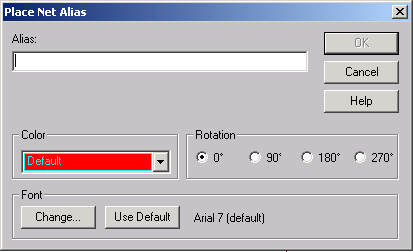

Рис. 49. Диалоговое окно Place Net Alia s

2. В строке Name ввести Mid.

3. Закрыть окно, щелкнув по кнопке OK.

4. Поместить имя цепи на любом сегменте цепи.
   Нижний левый угол имени цепи должен касаться цепи)
   (см. рис. 47).

5. Щелкнуть правой клавишей мыши и в выпадающем меню выбрать команду End Mode, чтобы закончить действие функции Net Alias.


Назначение имен межстраничных соединителей.

1. Дважды щелкнуть по имени межстраничного соединителя. Открывается диалоговое окно Display Properties (рис. 50).

2. В строке Name ввести новое имя.

3. Нажать кнопку OK.

4. Выбрать и переместить новое имя, если необходимо.


Назначение имени компонента.

1. Дважды щелкнуть по изображению компонента. Откроется электронная таблица Property Editor (рис. 51).

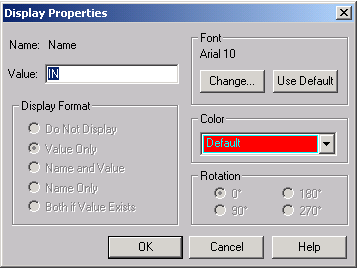

Рис. 50. Диалоговое окно Display Properties

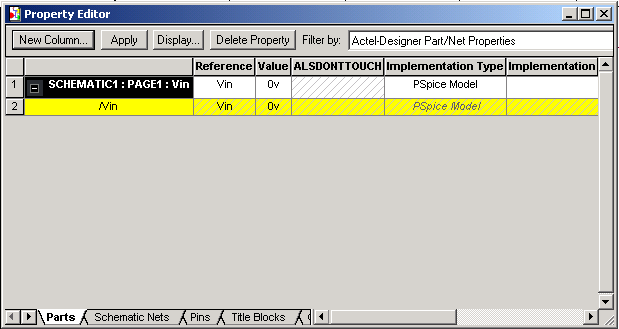

Рис. 51. Электронная таблица Property Editor

2. Щелкнуть по ячейке в столбце Reference.

3. Ввести новое имя компонента.

4. Щелкнуть по кнопке Apply, чтобы записать изменения. После этого закрыть окно редактора.

5. Продолжить переименование компонентов до тех пор, пока они все не будут переименованы (см. рис. 47).


Изменение значений параметров компонентов.

1. Дважды щелкнуть по значению параметра компонента (например, 1k для резистора). Откроется диалоговое окно Display Properties (см. рис. 50).

2. В строке Value ввести новое значение параметра.

3. Нажать кнопку OK.

4. Продолжить изменение значений параметра Value, пока все они не будут изменены, если необходимо (см. рис. 47).


В результате всех вышеперечисленных действий схема должна принять вид, приведенный на рис. 47. После того как ввод схемы закончен, записать проект с помощью команды File>Save.
