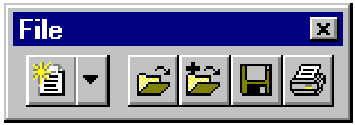

Шкала инструментов File в программе Pspice
| Кнопка | Назначение | Описание |
 | New | Создание нового файла задания на моделирование ( Simulation Profile) или текстового файла (Text File). Эквивалентна команде New> Simulation Profile или команде File> Text File. |
 | Open | Открывает существующий документ. Эквивалентна команде File> Open. |
 | Append file | Открывает диалоговое окно Append dialog, используемое для добавления к текущему окну данных из файла. Эквивалентна команде File>Append Waveform (.DAT) . |
 | Save | Сохранение текущего файла под старым именем. Эквивалентна команде File> Save . |
 | | Вывод твердой копии активного окна. Эквивалентна команде File > Print. |

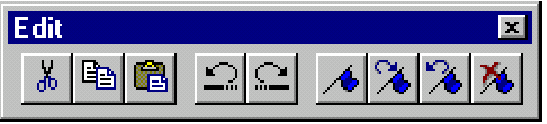

Шкала инструментов Edit в программе PSpice
Кнопка | Назначение | Описание |
 | Cut | Удалить выбранный объект и поместить его в буфер обмена. Эквивалент команды Edit>Cut. |
 | Copy | Скопировать выбранный объект в буфер обмена. Эквивалент команды Edit>Copy. |
 | Paste | Размещение объекта из буфера обмена. Эквивалент команды Edit>Paste. |
 | Undo | Отмена результата выполнения последней команды. Эквивалент команды Edit>Undo. |
 | Redo | Отмена результата выполнения команды Undo. Эквивалент команды Edit>Redo. |
 | Toggle bookmark | Вставка маркера, помечающего строку текстового файла. Эквивалент команды Edit>Toggle Bookmark. |
 | Next bookmark | Переход к следующему маркеру в тексте. Эквивалент команды Edit>Next Bookmark. |
 | Previous bookmark | Переход к предыдущему маркеру в тексте. Эквивалент команды Edit>Previous Bookmark. |
 | Clear all bookmarks | Стирание всех маркеров в активном окне. Эквивалент команды Edit>Clear Bookmarks. |
