После выбора команды из меню команд вниз разворачивается подменю со списком подкоманд. Выбор пункта меню осуществляется с помощью клавиатуры или мыши. При использовании клавиатуры для выбора пункта горизонтального меню нажимается клавиша Alt и одновременно клавиша с буквой, подчеркнутой в имени команды. Для вызова команды из выпадающего меню просто нажимается клавиша с подчеркнутой буквой. Для ускорения работы ряд наиболее употребительных команд помимо пиктограмм вызывается с помощью так называемых «горячих» клавиш – функциональных клавиш и комбинаций клавиш.
П р и л о ж е н и е 2
Панели инструментов программы PSpice

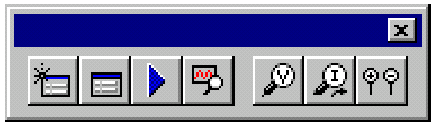

Панели инструментов программы PSpice в программе Capture
Кнопка | Назначение | Описание |
 | New simulation profile | Создание нового файла задания на моделирование. Открывает диалоговое окно New Simulation. Эквивалент команды PSpice >New Simulation Profile. |
 | Edit simulation settings | Редактирование файла задания на моделирование. Открывает диалоговое окно Simulation Settings. Эквивалент команды PSpice>Edit Simulation Settings . |
 | Run | Запуск процесса моделирования. Эквивалент команды PSpice>Run. |
 | View simulation results | Просмотр графических результатов моделирования. Эквивалент команды PSpice >View Simulation Results. |
 | Voltage level marker | Размещение маркера напряжения на странице схемы. Эквивалент команды PSpice>Markers> Voltage Level. |
 | Current into pin marker | Размещение маркера тока на странице схемы. Эквивалент команды PSpice>Markers> Current Into Pin. |
 | Voltage differential marker | Размещение двух маркеров разности напряжений. Эквивалент команды PSpice>Markers> Voltage Differential. |
