3. Литература
При выполнении курсового проекта студентам рекомендуется пользоваться следующей литературой:
- СНиП 2.02.01. - 83. Основания зданий и сооружений/Госстрой СССР. - М.: Стройиздат, 1985. – 40 с.
- СНиП 2.02.03. - 85. Свайные фундаменты. – М.: ЦИТП Госстроя СССР, 1986. – 48 с.
- Справочник проектировщика. Основания, фундаменты и подземные сооружения. – М.: Стройиздат, 1985. – 480 с.
- Пособие по проектированию оснований зданий и сооружений (к СНИП 2.02.01 – 83)/ НИИОСП им. Н.Г.Герсеванова. – М.: Стройиздат, 1986. – 415 с.
- Веселов В.А. Проектирование оснований и фундаментов. – М.: Стройиздат, 1990. – 303 с.
- Справочник основания и фундаменты. – М.: Высшая школа, 1991. – 383 с.
- Шутенко Л.Н., Лупан Ю.Т., Рудь А.Г. Свайные фундаменты. Курсовое и дипломное проектирование. - К.: УМК ВО, 1992. – 202 с.

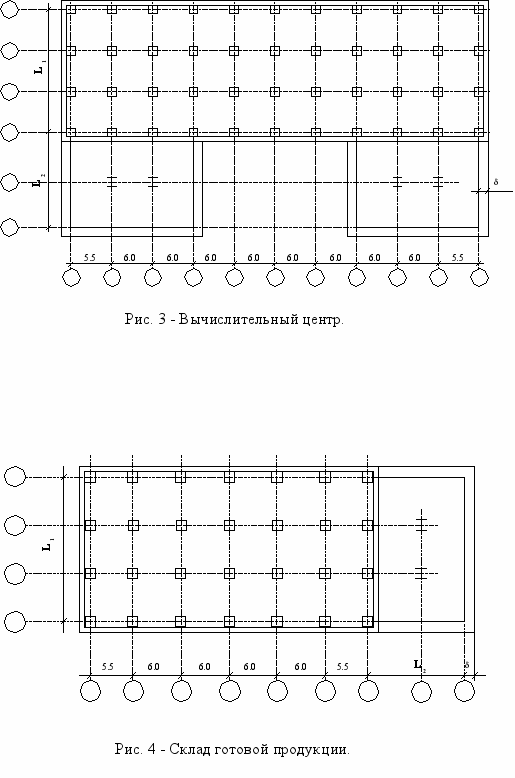

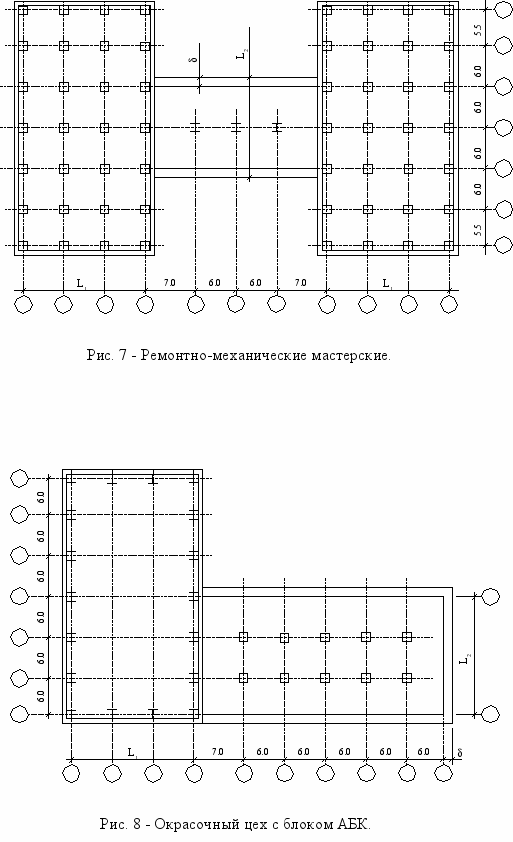

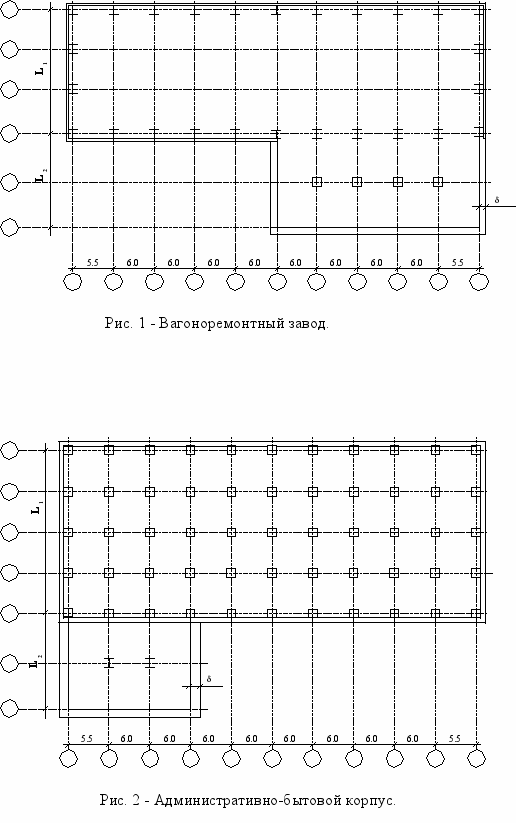

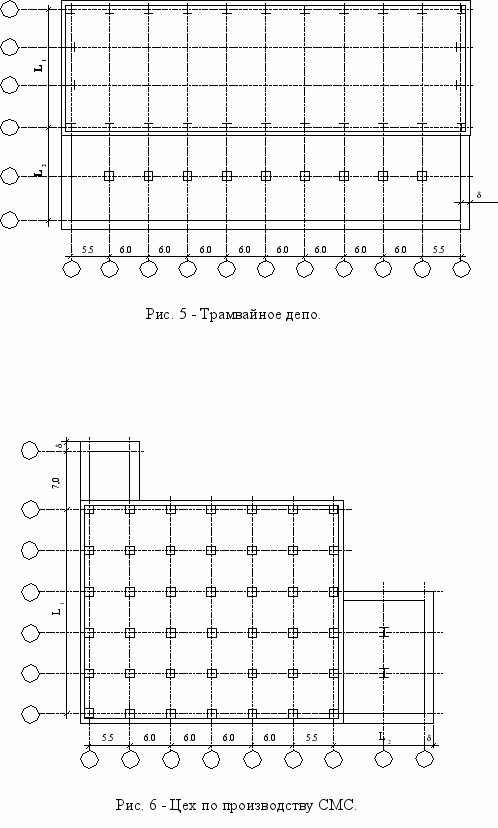

4. Схемы зданий и сооружений

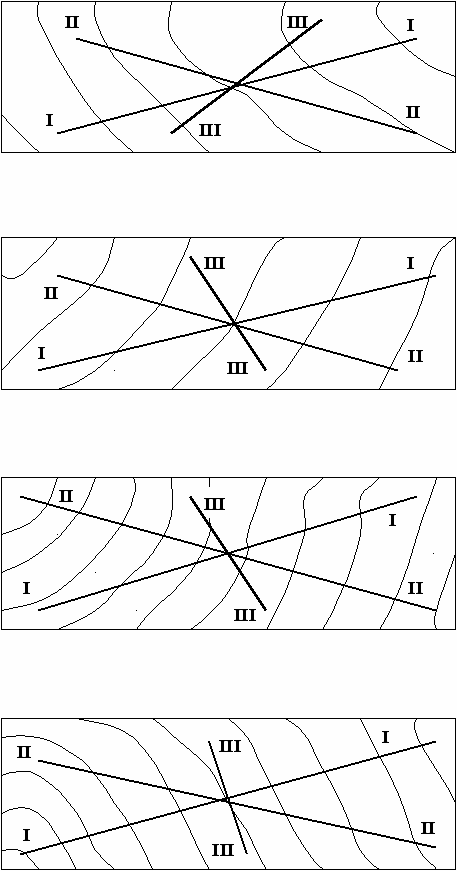

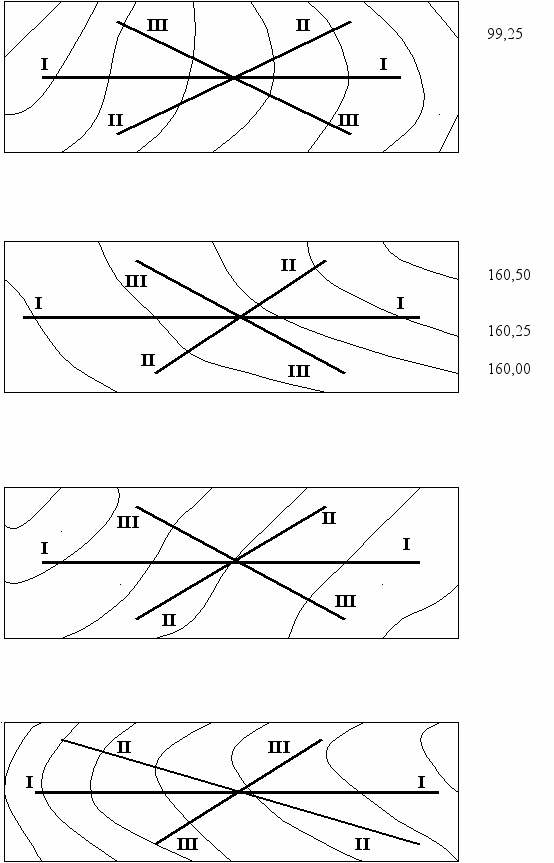

5. Топографические планы площадок строительства
Вариант №1 М = 11000
97,50
97,75
98,00 98,25 98,50 98,75 99,00 99,25
Вариант № 2 М = 11000
159,50
159,50 159,75
Вариант № 3 М = 11000
145,25
145,50
1
II
46,75
145,75 146,00 146,25 146,50
Вариант № 4 М = 11000
116,75
115,25 115,50 115,75 116,00 116,25 116,50
Вариант № 5 М = 11000
141,25
140,00
140,00 140,25 140,50 140,75 141,00
Вариант № 6 М = 11000
112,25
112,50
112,75 113,00 113,25 113,50
Вариант № 7 М = 11000
129,00
129,25 131,25
129,50
129,75 130,00 130,25 130,50 130,75 131,00 131,25
Вариант № 8 М = 11000
111,75
110,50
113,25
111,25
111,00
111,25 111,75 112,00 112,25 112,50 112,75 113,00
Вариант № 9 М = 11000
1
14,25117,00
114,50
116,75
114,75 115,00 115,25 115,50 115,75 116,00 116,25 116,50
6. Грунтовые условия строительных площадок и физико-механические характеристики, определённые опытным путём
6.1. Фундамент на естественном основании
Вариант 1

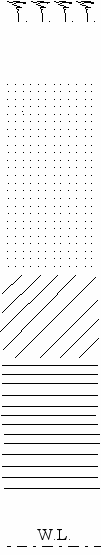

Геологическая колонка
| Номер слоя грунта от поверхности земли | Наименование грунта | Условные обозначения | Номер скважины | |||
| 1 | 2 | 3 | 4 | |||
| Глубина залегания подошвы каждого слоя грунта от поверхности земли, м | ||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 1 | П  очвенно-растительный слой | | 0,3 | 0,5 | 0,4 | 0,5 |
| 2 | Песок серо-бурый средней плотности | | 3,6 | 4,2 | 4,7 | 4,6 |
| 3 | Песок желто- бурый, рыхлый, водонасыщенный | | 4,7 | 5,3 | 5,8 | 6,1 |
| 4 | Суглинок буро-желтый, пластичный | | 9,6 | 9,9 | 9,9 | 10,1 |
| 5 | Глина бурая, пластичная, с органическими включениями | | 15,0 | 15,0 | 15,5 | 14,9 |
| Глубина залегания уровня подземных вод от поверхности земли | | 3,7 | 4,3 | 4,6 | 4,7 | |
Таблица 1 - Физико-механические характеристики грунтов для фундамента на естественном основании по двум буровым скважинам
| № скв. | Глубина отбора образцов грунта от поверхности земли, м | № слоя | Физико-механические характеристики, определяемые опытным путем | |||||||
| Плотность, , кг/м3 | Плотность частиц грунта, s, кг/м3 | Влажность природная, , % | Влажность на границе текучести, L, % | Влажность на границе пластичности, P, % | Удельное сцепление, С II, кПа | Угол внутреннего трения, II, град | Модуль деформации, Е, МПа | |||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
| 1 | 1,5 | 2 | 18,5 | 26,1 | 14,5 | | | | | |
| 3,0 | 18,52 | 26,3 | 14,6 | | | | | | ||
| 4,5 | 3 | 17,57 | 26,2 | 27,2 | | | | 21,0 | 5,0 | |
| 6,0 | 4 | 18,61 | 27,12 | 25,5 | 33,2 | 18,0 | | | | |
| 7,5 | 18,45 | 27,22 | 25,0 | 32,5 | 17,61 | | | | ||
| 9,0 | 18,65 | 27,21 | 24,9 | 31,7 | 18,2 | | | | ||
| 10,5 | 5 | 18,95 | 27,3 | 30,67 | 42,3 | 21,9 | | | | |
| 12,0 | 18,94 | 27,3 | 30,94 | 42,8 | 22,0 | | | | ||
| 13,5 | 18,92 | 27,31 | 30,7 | 42,5 | 21,8 | | | | ||
| 15,0 | 18,96 | 27,35 | 30,41 | 42,1 | 21,6 | | | | ||
| 3 | 2,0 | 2 | 18,55 | 26,2 | 15,9 | | | | | |
| 3,5 | 18,52 | 26,1 | 16,2 | | | | | | ||
| 5,0 | 3 | 17,58 | 26,2 | 27,3 | | | | 21,0 | 5,5 | |
| 6,5 | 4 | 18,47 | 26,9 | 22,55 | 33,1 | 18,0 | | | | |
| 8,0 | 18,44 | 26,8 | 25,6 | 32,9 | 18,3 | | | | ||
| 9,5 | 18,43 | 27,0 | 24,95 | 31,8 | 18,1 | | | | ||
| 11,0 | 5 | 18,87 | 27,2 | 29,82 | 41,9 | 20,7 | | | | |
| 12,5 | 18,91 | 27,3 | 30,42 | 42,1 | 21,6 | | | | ||
| 14,0 | 18,88 | 27,3 | 30,57 | 41,8 | 22,1 | | | | ||
| 15,5 | 18,91 | 27,28 | 30,8 | 42,5 | 21,9 | | | | ||
