Вариант 3

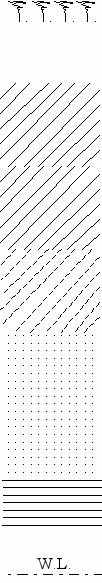

Геологическая колонка
| Номер слоя грунта от поверхности земли | Наименование грунта | Условные обозначения | Номер скважины | |||
| 1 | 2 | 3 | 4 | |||
| Глубина залегания подошвы каждого слоя грунта от поверхности земли, м | ||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 1 | П  очвенно-растительный слой | | 0,8 | 1,1 | 0,9 | 1,0 |
| 2 | Суглинок светло-бурый, пластичный | | 3,9 | 3,8 | 3,9 | 3,7 |
| 3 | Суглинок желто-бурый, пластичный | | 4,7 | 4,8 | 5,1 | 5,3 |
| 4 | Супесь зелено-бурая, текучая | | 6,7 | 6,5 | 6,9 | 7,2 |
| 5 | Песок зеленовато-бурый, пылеватый, насыщенный водой. | | 8,1 | 7,8 | 7,9 | 8,3 |
| 6 | Глина бурая, пластичная | | 15,0 | 15,0 | 15,0 | 15,0 |
| Глубина залегания уровня подземных вод от поверхности земли | | 4,6 | 4,9 | 5,0 | 5,2 | |
Таблица 3 - Физико-механические характеристики грунтов для фундамента на естественном основании по двум буровым скважинам
| № скв. | Глубина отбора образцов грунта от поверхности земли, м | № слоя | Физико-механические характеристики, определяемые опытным путем | |||||||
| Плотность, , кг/м3 | Плотность частиц грунта, s, кг/м3 | Влажность природная, , % | Влажность на границе текучести, L, % | Влажность на границе пластичности, P, % | Удельное сцепление, С II, кПа | Угол внутреннего трения, II, град | Модуль деформации, Е, МПа | |||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
| 1 | 1,5 | 2 | 19,5 | 27,1 | 23,1 | 30,8 | 19,8 | | | |
| 3,0 | 19,6 | 27,2 | 23,1 | 30,9 | 19,7 | | | | ||
| 4,5 | 3 | 19,36 | 27,2 | 25,83 | 31,0 | 20,0 | | | | |
| 6,0 | 4 | 18,5 | 27,9 | 23,0 | 22,0 | 18,0 | | 15,0 | 4,5 | |
| 7,5 | 5 | 18,2 | 26,2 | 21,1 | | | | 24,0 | 10,0 | |
| 9,0 | 6 | 20,0 | 27,3 | 31,8 | 41,9 | 23,6 | | | | |
| 10,5 | 20,1 | 27,2 | 31,7 | 41,8 | 23,8 | | | | ||
| 12,0 | 20,15 | 27,2 | 32,0 | 42,2 | 24,1 | | | | ||
| 13,5 | 20,2 | 27,2 | 31,75 | 41,7 | 23,6 | | | | ||
| 15,0 | 20,2 | 27,3 | 31,63 | 42,3 | 24,0 | | | | ||
| 3 | 1,5 | 2 | 19,45 | 27,1 | 22,93 | 30,7 | 19,6 | | | |
| 3,0 | 19,5 | 27,25 | 22,89 | 30,8 | 19,5 | | | | ||
| 4,5 | 3 | 19,25 | 27,2 | 26,1 | 31,5 | 20,0 | | | | |
| 6,0 | 4 | 18,4 | 24,95 | 21,75 | 21,0 | 18,0 | | 14,5 | 5,0 | |
| 7,5 | 5 | 18,1 | 26,3 | 21,0 | | | | 23,0 | 9,5 | |
| 9,0 | 6 | 20,1 | 27,3 | 32,3 | 42,5 | 24,0 | | | | |
| 10,5 | 20,0 | 27,2 | 31,5 | 42,0 | 23,0 | | | | ||
| 12,0 | 20,1 | 27,35 | 31,9 | 42,3 | 23,0 | | | | ||
| 13,5 | 20,15 | 27,3 | 31,1 | 42,4 | 22,0 | | | | ||
| 15,0 | 20,05 | 27,3 | 31,4 | 42,1 | 22,1 | | | | ||
