Вариант 4

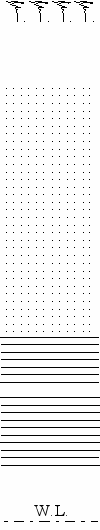

Геологическая колонка
| Номер слоя грунта от поверхности земли | Наименование грунта | Условные обозначения | Номер скважины | |||
| 1 | 2 | 3 | 4 | |||
| Глубина залегания подошвы каждого слоя грунта от поверхности земли, м | ||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 1 | Почвенно-растительный слой |  | 0,6 | 0,8 | 0,8 | 0,9 |
| 2 | Песок средней плотности, средней крупности | | 5,1 | 5,3 | 5,4 | 5,4 |
| 3 | Песок пылеватый, мелкий, насыщенный водой | | 7,2 | 7,4 | 7,6 | 7,6 |
| 4 | Глина бурая, пластичная | | 11,6 | 12,1 | 12,3 | 12,4 |
| 5 | Глина светло-бурая, пластичная | | 15,0 | 15,0 | 15,0 | 15,0 |
| Глубина залегания уровня подземных вод от поверхности земли | | 5,3 | 5,5 | 5,5 | 5,6 | |
Таблица 4 - Физико-механические характеристики грунтов для фундамента на естественном основании по двум буровым скважинам
| № скв. | Глубина отбора образцов грунта от поверхности земли, м | № слоя | Физико-механические характеристики, определяемые опытным путем | |||||||
| Плотность, , кг/м3 | Плотность частиц грунта, s, кг/м3 | Влажность природная, , % | Влажность на границе текучести, L, % | Влажность на границе пластичности, P, % | Удельное сцепление, С II, кПа | Угол внутреннего трения, II, град | Модуль деформации, Е, МПа | |||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
| 1 | 1,5 | 2 | 19,1 | 26,5 | 8,4 | | | | | |
| 3,0 | 19,3 | 26,6 | 8,4 | | | | | | ||
| 4,5 | 19,0 | 26,4 | 8,5 | | | | | | ||
| 6,0 | 3 | 18,6 | 26,6 | 29,8 | | | | 20,0 | 5,0 | |
| 7,5 | 4 | 20,0 | 27,2 | 31,9 | 42,0 | 22,0 | | | | |
| 9,0 | 20,0 | 27,1 | 33,00 | 44,0 | 23,0 | | | | ||
| 10,5 | 20,2 | 27,3 | 33,12 | 43,0 | 24,0 | | | | ||
| 12,0 | 5 | 20,1 | 27,2 | 30,2 | 42,9 | 22,8 | | | | |
| 13,5 | 20,3 | 27,0 | 30,3 | 42,7 | 23,0 | | | | ||
| 15,0 | 20,25 | 27,1 | 29,8 | 43,0 | 22,0 | | | | ||
| 3 | 1,5 | 2 | 19,0 | 26,3 | 8,5 | | | | | |
| 3,0 | 19,2 | 26,5 | 8,4 | | | | | | ||
| 4,5 | 19,2 | 26,6 | 8,4 | | | | | | ||
| 6,0 | 3 | 18,6 | 26,6 | 29,8 | | | | 22,0 | 4,5 | |
| 7,5 | 18,5 | 26,5 | 29,7 | | | | 23,0 | 4,0 | ||
| 9,0 | 4 | 20,0 | 27,3 | 32,12 | 42,0 | 23,0 | | | | |
| 10,5 | 20,1 | 27,1 | 31,6 | 42,0 | 22,0 | | | | ||
| 12,0 | 20,15 | 27,1 | 32,10 | 43,0 | 24,0 | | | | ||
| 13,5 | 5 | 20,2 | 27,2 | 30,2 | 42,5 | 24,0 | | | | |
| 15,0 | 20,3 | 27,1 | 30,3 | 42,8 | 23,0 | | | | ||
