Вариант 8

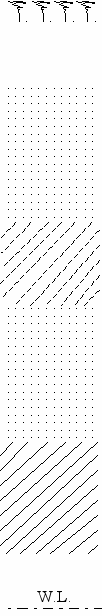

Геологическая колонка
Номер слоя грунта от поверхности земли | Наименование грунта | Условные обозначения | Номер скважины | |||
1 | 2 | 3 | 4 | |||
Глубина залегания подошвы каждого слоя грунта от поверхности земли, м | ||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 |
1 | Почвенно-растительный слой | | 0,2 | 0,25 | 0,3 | 0,25 |
2 | Песок зелено-бурый, пылеватый, средней плотности, влажный | | 1,7 | 1,75 | 1,6 | 1,65 |
3 | Супесь зелено-бурая, пластичная | | 6,7 | 6,85 | 6,9 | 7,15 |
4 | Песок желтый, мелкий, плотный, насыщенный водой | | 12,3 | 12,4 | 12,5 | 12,5 |
5 | Суглинок желто-бурый, тугопластичный | | 15,0 | 15,0 | 15,0 | 15,0 |
Глубина залегания уровня подземных вод от поверхности земли | | 3,5 | 3,8 | 4,1 | 4,3 |
Таблица 16 - Физико-механические характеристики грунтов для свайного фундамента по данным двух буровых скважин
№ скв. | Глубина отбора образцов грунта от поверхности земли, м | № слоя | Физико-механические характеристики, определяемые опытным путем | |||||||
Плотность, , кг/м3 | Плотность частиц грунта, s, кг/м3 | Влажность природная, , % | Влажность на границе текучести, L, % | Влажность на границе пластичности, P, % | Удельное сцепление, С II, кПа | Угол внутреннего трения, II, град | Модуль деформации, Е, МПа | |||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
1 | 1,5 | 2 | 18,5 | 26,8 | 15,0 | | | | | |
3,0 | 3 | 19,5 | 27,2 | 16,0 | 18,0 | 12,0 | | | | |
4,5 | 19,45 | 27,3 | 16,0 | 18,0 | 12,0 | | | | ||
6,0 | 19,5 | 27,25 | 16,0 | 18,0 | 12,0 | | | | ||
7,5 | 4 | 20,0 | 26,2 | 22,0 | | | | | | |
9,0 | 20,1 | 26,3 | 22,1 | | | | | | ||
10,5 | 20,2 | 26,25 | 22,15 | | | | | | ||
12,0 | 20,15 | 26,3 | 22,2 | | | | | | ||
13,5 | 5 | 20,0 | 27,8 | 28,0 | 36,0 | 22,0 | | | | |
15,0 | 20,2 | 27,85 | 28,0 | 36,0 | 22,5 | | | | ||
3 | 1,5 | 2 | 18,6 | 26,7 | 15,5 | | | | | |
3,0 | 3 | 19,45 | 27,2 | 16,0 | 18,0 | 12,0 | | | | |
4,5 | 19,5 | 27,3 | 16,0 | 18,0 | 12,0 | | | | ||
6,0 | 19,52 | 27,2 | 16,0 | 18,0 | 12,0 | | | | ||
7,5 | 4 | 20,0 | 26,2 | 22,0 | | | | | | |
9,0 | 20,15 | 26,25 | 22,2 | | | | | | ||
10,5 | 20,10 | 26,27 | 22,1 | | | | | | ||
12,0 | 20,12 | 26,15 | 22,0 | | | | | | ||
13,5 | 5 | 20,0 | 27,8 | 28,0 | 36,0 | 22,0 | | | | |
15,0 | 20,1 | 26,9 | 28,5 | 36,5 | 22,3 | | | |
7. Расчётные нагрузки на фундаменты
Таблица 17
№ схемы | Название здания | Вариант | Проектные размеры здания | № фундамента | Расчетные нагрузки на фундамент. | |||||
L1, м | L2, м | Hзд, м | Нподв м | NII, кН | MII, кН м | TII, кН | ||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
1 | Вагоноремонтный завод (подвал в осях А-В, 6-11) | 1 | 18 | 12 | 18 | 2,0 | 1 | 960 | -12 | -32 |
2 | 1015 | 143 | 12 | |||||||
3 | 600 | - | - | |||||||
4 | 200 | 42 | - | |||||||
2 | 24 | 12 | 18 | 2,2 | 1 | 1000 | -108 | -241 | ||
2 | 1200 | 124 | 11 | |||||||
3 | 450 | - | - | |||||||
4 | 230 | 35 | - | |||||||
3 | 30 | 18 | 22 | 2,4 | 1 | 1200 | -114 | -33 | ||
2 | 1125 | 134 | 21 | |||||||
3 | 510 | - | - | |||||||
4 | 225 | 44 | - | |||||||
4 | 30 | 18 | 22 | 2,8 | 1 | 133 | -133 | -20 | ||
2 | 1285 | 145 | 15 | |||||||
3 | 625 | - | - | |||||||
4 | 300 | 48 | - | |||||||
2 | Административно-бытовой корпус (подвал в осях А-В, 1-4) | 1 | 24 | 12 | 25 | 2,0 | 1 | 1200 | - | - |
2 | 1800 | 45 | - | |||||||
3 | 980 | - | - | |||||||
4 | 420 | 21 | - | |||||||
2 | 24 | 18 | 28 | 2,2 | 1 | 1280 | - | - | ||
2 | 1890 | 38 | - | |||||||
3 | 810 | - | - | |||||||
4 | 400 | 25 | - | |||||||
3 | 24 | 12 | 30 | 2,4 | 1 | 1310 | - | - | ||
2 | 1925 | 44 | - | |||||||
3 | 750 | - | - | |||||||
4 | 325 | 23 | - | |||||||
4 | 24 | 18 | 34 | 3,0 | 1 | 1395 | - | - | ||
2 | 1990 | 51 | - | |||||||
3 | 863 | - | - | |||||||
4 | 410 | 21 | - | |||||||
3 | Вычислительный центр (подвал в осях В-Е, 1-11) | 1 | 24 | 9 | 14,5 | 3,0 | 1 | 743 | - | - |
2 | 950 | 42 | - | |||||||
3 | 312 | - | - | |||||||
4 | 223 | 28 | - | |||||||
2 | 24 | 12 | 16 | 2,4 | 1 | 833 | - | - | ||
2 | 1010 | 48 | - | |||||||
3 | 341 | - | - | |||||||
4 | 250 | 31 | - | |||||||
3 | 24 | 15 | 14,5 | 2,4 | 1 | 850 | - | - | ||
2 | 1054 | 51 | - | |||||||
3 | 376 | - | - | |||||||
4 | 310 | 34 | - | |||||||
4 | 24 | 18 | 18 | 3,0 | 1 | 896 | - | - | ||
2 | 1114 | 62 | - | |||||||
3 | 401 | - | - | |||||||
4 | 315 | 38 | - | |||||||
4 | Склад готовой продукции(подвал в осях (А-Г; 7-9) | 1 | 18 | 12 | 18 | 2,0 | 1 | 1610 | 38 | 14 |
2 | 2161 | 42 | 16 | |||||||
3 | 636 | - | - | |||||||
4 | 510 | 19 | - | |||||||
1 | 1447 | 31 | 11 | |||||||
2 | 1815 | 36 | 13 | |||||||
3 | 515 | - | - | |||||||
4 | 463 | 17 | - | |||||||
3 | 30 | 12 | 18 | 2,0 | 1 | 1646 | 36 | 13,6 | ||
2 | 2372 | 41 | 15,4 | |||||||
3 | 525 | - | - | |||||||
4 | 467 | 16 | - | |||||||
4 | 36 | 18 | 20 | 2,4 | 1 | 1747 | 48 | 15,7 | ||
2 | 2557 | 57 | 17,2 | |||||||
3 | 616 | - | - | |||||||
4 | 398 | 18,8 | - | |||||||
5 | Трамвайное депо (подвал в осях А-В: 1-11) | 1 | 18 | 12 | 22 | 1,8 | 1 | 1500 | 102 | 28 |
2 | 1700 | -95 | -18 | |||||||
3 | 450 | - | - | |||||||
4 | 252 | 22 | - | |||||||
2 | 24 | 12 | 24 | 1,8 | 1 | 1726 | 127,4 | 36 | ||
2 | 1896 | -101 | -27 | |||||||
3 | 465 | - | - | |||||||
4 | 329 | 28 | - | |||||||
3 | 30 | 15 | 22 | 2,0 | 1 | 1868 | 145,8 | 49 | ||
2 | 2247 | -125 | -31 | |||||||
3 | 511 | - | - | |||||||
4 | 214 | 23 | - | |||||||
4 | 36 | 18 | 18 | 2,0 | 1 | 2008 | 165,5 | 58 | ||
2 | 2445 | -131 | -42 | |||||||
3 | 441 | - | - | |||||||
4 | 201 | 21 | - | |||||||
6 | Цех по производству СМС (А-В; 1-7) | 1 | 30 | 12 | 22 | 1,8 | 1 | 1212 | 19,1 | 12 |
2 | 1600 | 15,9 | - | |||||||
3 | 318 | - | - | |||||||
4 | 226 | 16 | - | |||||||
2 | 30 | 15 | 24 | 1,8 | 1 | 1362 | 22 | 12 | ||
2 | 1610 | 17,1 | - | |||||||
3 | 310 | - | - | |||||||
4 | 218 | 13 | - | |||||||
3 | 30 | 15 | 30 | 2,0 | 1 | 1615 | 27 | 15 | ||
2 | 1821 | 23 | - | |||||||
3 | 312 | - | - | |||||||
4 | 210 | 15 | - | |||||||
4 | 30 | 15 | 26 | 2,0 | 1 | 1488 | 24 | 14 | ||
2 | 1721 | 19,4 | - | |||||||
3 | 345 | - | - | |||||||
4 | 226 | 14 | - | |||||||
7 | Ремонтно-механические мастерские (А-Ж; 8-9) | 1 | 18 | 12 | 9 | 2,2 | 1 | 1150 | 36 | 19 |
2 | 850 | 26 | 9 | |||||||
3 | 250 | - | - | |||||||
4 | 150 | 18 | - | |||||||
2 | 24 | 15 | 12 | 1,8 | 1 | 1300 | 32 | 11 | ||
2 | 950 | 48 | 16 | |||||||
3 | 273 | - | - | |||||||
4 | 143 | 17 | - | |||||||
3 | 24 | 15 | 12 | 2,4 | 1 | 1448 | 48 | 16 | ||
2 | 1072 | 21 | 7 | |||||||
3 | 294 | - | - | |||||||
4 | 101 | 12 | - | |||||||
4 | 30 | 18 | 12 | 2,0 | 1 | 1500 | 25 | 8 | ||
2 | 1128 | 37 | 20 | |||||||
3 | 225 | - | - | |||||||
4 | 119 | 15 | - | |||||||
8 | Окрасочный цех с блоком АБК (А-Г; 4-10) | 1 | 18 | 18 | 22 | 3,0 | 1 | 1711 | -89 | -14 |
2 | 2021 | 67 | 14 | |||||||
3 | 348 | - | - | |||||||
4 | 273 | 14 | - | |||||||
2 | 24 | 18 | 24 | 2,4 | 1 | 1901 | -86 | -19 | ||
2 | 2263 | 73 | 19 | |||||||
3 | 473 | - | - | |||||||
4 | 248 | 18 | - | |||||||
3 | 30 | 15 | 22 | 2,4 | 1 | 2211 | -112 | -24 | ||
2 | 2627 | 82 | 24 | |||||||
3 | 423 | - | - | |||||||
4 | 248 | 19 | - | |||||||
4 | 36 | 15 | 18 | 3,0 | 1 | 2646 | -115 | -29 | ||
2 | 3446 | 186 | 29 | |||||||
3 | 480 | - | - | |||||||
4 | 300 | 21 | - |
Учебное издание.
Индивидуальные задания и исходные данные к выполнению курсового проекта по курсу “Механика грунтов, основания и фундаменты” (для студентов 4-5 курсов строительных специальностей ПГС, ГСХ, ТЭЗ, Арх. и иностранных учащихся).
Составитель: Михаил Фёдорович Бронжаев.
Ответственный за выпуск: В.В. Бизюк.
Редактор: Н.З. Алябьев.
План 2000, поз.175
Подп. к печати 23.05.2000 г. Формат 60х84 1/16. Бумага печ. № 2.
Печать на ризографе. Усл.- печ. лист. 3,0. Тираж 50 экз. Зак. №
Цена договорная
61002, Харьков, ул. Революции, 12, ХГАГХ.
Сектор оперативной полиграфии ИВЦ ХГАГХ.
61002, Харьков, ул. Революции, 12, ХГАГХ.
