Вариант 5

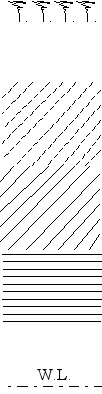

Геологическая колонка

Номер слоя грунта от поверхности земли	Наименование грунта	Условные обозначения	Номер скважины
			1	2	3	4
			Глубина залегания подошвы каждого слоя грунта от поверхности земли, м
1	2	3	4	5	6	7
1	Почвенно-растительный, слой		0,5	0,4	0,5	0,45
2	Супесь зеленовато-бурая, пластичная		6,5	6,7	6,8	6,6
3	Суглинок желто-бурый, пластичный		8,7	8,6	8,8	8,8
4	Глина светло-бурая, полутвердая		18,0	18,0	18,0	18,0
Глубина залегания уровня подземных вод от поверхности земли			3,5	3,6	3,8	4,1

Таблица 13 - Физико-механические характеристики грунтов для свайного фундамента по данным двух буровых скважин

№ скв.	Глубина отбора образцов грунта от поверхности земли, м	№ слоя	Физико-механические характеристики, определяемые опытным путем
			Плотность, , кг/м3	Плотность частиц грунта, s, кг/м3	Влажность природная, , %	Влажность на границе текучести, L, %	Влажность на гран. пластичности, P, %	Удельное сцепление, С II, кПа	Угол внутреннего трения,  II, град	Модуль деформации, Е, МПа
1	2	3	4	5	6	7	8	9	10	11
1	1,5	2	17,95	27,0	15,5	17,0	12,0		22,0
	3,0		18,0	27,15	15,45	17,0	12,0		22,0
	4,5		17,95	27,1	15,5	17,0	12,0		22,0
	6,0		18,0	27,0	15,4	17,0	12,0		22,0
	7,5	3	19,5	27,25	28,0	31,0	21,0		21,0
	9,0	4	19,0	27,2	25,2	40,5	20,0
	10,5		19,1	27,3	25,0	40,2	20,5
	12,0		19,15	27,35	25,1	40,6	20,0
	13,5		19,2	27,25	25,1	40,6	19,5
	15,0		19,0	27,3	25,3	40,3	20,0
	16,5		19,0	27,15	25,3	40,5	20,5
	18,0		19,0	27,1	25,2	40,5	20,7
3	1,5	2	17,9	27,0	15,5	17,0	12,0		22,0
	3,0		18,05	27,15	15,45	17,0	12,0		22,0
	4,5		17,95	27,0	15,5	17,0	12,0		22,0
	6,0		18,0	27,0	15,5	17,0	12,0		22,0
	7,5	3	19,5	27,25	28,0	31,0	21,0		21,0
	9,0	4	19,0	27,2	25,2	40,5	20,0
	10,5		19,1	27,2	25,1	40,2	20,2
	12,0		19,0	27,2	25,0	40,1	20,1
	13,5		19,0	27,25	25,3	40,5	20,5
	15,0		18,95	27,15	25,2	40,5	20,5
	16,5		18,95	27,15	25,3	40,2	20,1
	18,0		19,1	27,3	25,2	40,3	20,3
