Вариант 8

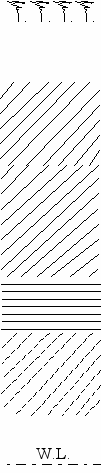

Геологическая колонка

Номер слоя грунта от поверхности земли	Наименование грунта	Условные обозначения	Номер скважины
			1	2	3	4
			Глубина залегания подошвы каждого слоя грунта от поверхности земли, м
1	2	3	4	5	6	7
1	Почвенно-растительный слой		1,0	1,1	0,9	0,8
2	Суглинок желто-бурый пластичный		4,6	4,9	5,1	5,3
3	Суглинок желто-бурый, текучей консистенции.		6,8	7,0	7,2	7,1
4	Глина бурая, пластичная		12,3	12,5	12,8	13,5
5	Супесь зелено-бурая, пластичная		15,0	15,0	15,0	15,0
Глубина залегания уровня подземных вод от поверхности земли			4,4	4,8	5,0	5,4

Таблица 8 - Физико-механические характеристики грунтов для фундамента на естественном основании по двум буровым скважинам

№ скв.	Глубина отбора образцов грунта от поверхности земли, м	№ слоя	Физико-механические характеристики, определяемые опытным путем
			Плотность, , кг/м3	Плотность частиц грунта, s, кг/м3	Влажность природная, , %	Влажность на границе текучести, L, %	Влажность на границе пластичности, P, %	Удельное сцепление, С II, кПа	Угол внутреннего трения,  II, град	Модуль деформации, Е, МПа
1	2	3	4	5	6	7	8	9	10	11
1	1,5	2	18,8	27,1	21,57	28,5	18,6
	3,0		18,75	27,2	21,55	28,1	18,4
	4,5		18,83	27,15	21,5	28,6	18,5
	6,0	3	18,6	27,4	30,5	32,0	19,0	10,0	11,0	5,0
	7,5	4	20,1	27,61	34,65	46,0	24,0
	9,0		20,0	27,65	34,51	45,0	24,0
	10,5		20,15	27,62	34,52	45,5	24,5
	12,0		20,14	27,60	34,55	45,5	24,5
	13,5	5	18,5	27,3	13,8	17,0	13,0
	15,0		18,48	27,35	13,75	17,5	13,5
3	1,5	2	18,75	27,1	21,52	28,9	18,4
	3,0		18,77	27,15	21,55	28,4	18,3
	4,5		18,82	27,18	21,56	28,6	18,5
	6,0	3	18,58	27,35	30,0	31,5	18,5	10,0	12,0	4,5
	7,5	4	20,05	27,59	34,5	45,0	24,0
	9,0		20,12	27,62	34,6	45,7	24,5
	10,5		20,13	27,61	34,58	45,3	24,2
	12,0		20,14	27,58	34,52	45,1	23,9
	13,5	5	18,5	27,3	18,48	17,6	13,3
	15,0		18,52	27,25	18,49	17,5	13,4

6.2. Фундамент глубокого заложения (свайный)
