Вариант 7

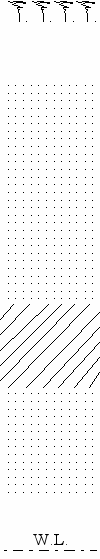

Геологическая колонка


Номер слоя грунта от поверхности земли

Наименование грунта

Условные обозначения

Номер скважины

1

2

3

4

Глубина залегания подошвы каждого слоя грунта от поверхности земли, м

1

2

3

4

5

6

7

1

Почвенно-растительный слой




1,0

1,1

0,9

0,8

2

Песок мелкий, средней плотности




3,6

3,4

3,5

3,6

3

Песок пылеватый, рыхлый, насыщенный водой




5,8

5,7

5,6

5,5

4

Суглинок буро-желтый, пластичный




9,9

9,8

10,1

10,2

5

Песок буро- желтый, средней крупности




15,0

15,0

15,0

15,0

Глубина залегания уровня подземных вод от поверхности земли




3,7

3,6

3,6

3,7

Таблица 7 - Физико-механические характеристики грунтов для фундамента на естественном основании по двум буровым скважинам




скв.

Глубина отбора образцов грунта от поверхности земли, м



слоя

Физико-механические характеристики, определяемые опытным путем

Плотность, , кг/м3

Плотность частиц грунта, s,

кг/м3

Влажность природная, , %

Влажность на границе текучести, L, %

Влажность на границе пластичности, P, %

Удельное сцепление, С II, кПа

Угол внутреннего трения,  II,

град

Модуль деформации, Е, МПа

1

2

3

4

5

6

7

8

9

10

11

1

1,5

2

18,2

26,6

11,0
















3,0

18,1

26,5

10,8
















4,5

3

17,95

26,42

28,75










21,5

5,0

6,0

4

18,5

27,2

24,7

31,0

20,5










7,5

18,4

27,1

25,7

32,0

20,5










9,0

18,6

27,3

25,24

31,6

21,0










10,5

5

19,3

26,4

9,6
















12,0

19,35

26,45

9,7
















13,5

19,25

26,43

9,65
















15,0

19,3

26,38

9,72
















3

1,5

2

18,15

26,5

12,0
















3,0

18,2

26,65

10,7
















4,5

3

17,97

26,4

28,7










22,0

4,5

6,0

4

18,4

27,3

26,0

32,0

22,0










7,5

18,45

27,2

24,7

31,0

20,5










9,0

18,6

27,2

25,4

32,0

21,0










10,5

5

19,25

26,42

9,65
















12,0

19,32

26,39

9,7
















13,5

19,37

26,44

9,62
















15,0

19,28

26,42

9,58
