Вариант 2



Геологическая колонка


Номер слоя грунта от поверхности земли

Наименование грунта

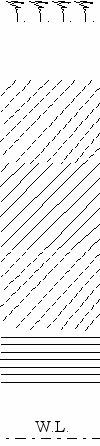

Условные обозначения

Номер скважины

1

2

3

4

Глубина залегания подошвы каждого слоя грунта от поверхности земли, м

1

2

3

4

5

6

7

1

Почвенно-растительный слой




0,1

0,3

0,3

0,4

2

Cупесь зелено-бурая, пластичная




4,7

4,3

4,8

4,7

3

Суглинок желто-бурый, пластичный




6,3

5,8

5,8

5,7

4

Супесь зелено-бурая текучая




9,8

10,0

9,6

10,0

5

Глина бурая, пластичная




15,0

14,8

15,1

15,5

Глубина залегания уровня подземных вод от поверхности земли




5,0

4,6

4,8

4,6

Таблица 2 - Физико-механические характеристики грунтов для фундамента на естественном основании по двум буровым скважинам




скв.

Глубина отбора образцов грунта от поверхности земли, м



слоя

Физико-механические характеристики, определяемые опытным путем

Плотность, , кг/м3

Плотность частиц грунта, s,

кг/м3

Влажность природная, , %

Влажность на границе текучести, L, %

Влажность на границе пластичности, P, %

Удельное сцепление, С II, кПа

Угол внутреннего трения,  II,

град

Модуль деформации, Е, МПа

1

2

3

4

5

6

7

8

9

10

11

1

1,5

2

18,25

27,0

21,0

25,5

19,5










3,0

18,2

26,9

21,5

25,0

20,0










4,5

18,3

27,1

21,6

25,1

20,1










6,0

3

18,7

27,5

26,27

32,5

20,0










7,5

4

18,2

27,5

26,2

25,1

20,0

11,0

13,0

5,0

9,0

18,15

27,6

25,92

24,9

19,8

11,0

12,0

4,5

10,5

5

18,8

27,2

27,0

42,5

18,7










12,0

18,9

27,3

27,0

41,9

19,0










13,5

18,8

27,35

27,3

42,3

19,2










15,0

18,75

27,37

26,9

41,5

19,1










3

2,0

2

18,3

26,85

20,56

24,9

18,7










3,5

18,2

26,9

20,8

25,0

19,0










5,0

3

18,8

27,4

26,81

32,3

20,1










6,5

4

18,3

27,4

26,3

25,3

20,1

11,0

12,0

5,5

8,0

18,1

27,3

26,14

25,1

19,9

11,0

14,0

5,0

9,5

18,25

27,42

25,96

25,3

22,0

11,0

13,0

6,0

11,0

5

18,75

27,4

27,1

41,7

19,2










12,5

18,8

27,3

26,8

42,1

18,6










14,0

18,85

27,25

26,8

41,6

18,8










15,5

18,7

27,3

26,8

41,5

18,5
