Таблица позывных телефонных станций и должностных лиц (вариант)

Узел (станция) связи	Позывной	Должностное лицо	Условный номер
КП озрадн	Марс 100	Командир дивизиона	120
БКП зрабатр	Редут 10	Командир батальона	100
КНП 1-го омсб	Нептун 10	Командир батареи	110
КНП 2-го омсб	Плутон 20	Командир взвода	50
…	…	…	…
1-й зенв	Роза 11	Командир отделения	20
2-й зенв	Роза 21	Старший поста	10
…	…	…	…

Таблица 5

Сигналы управления (вариант)

Наименование сигнала	Содержание сигнала
Гром-1 (2, 3)	Готовность № 1 (№ 2, № 3)
Буря-1	Боевой порядок в линию
Молния-1 (4, 5)	Режим первый (четвертый, пятый)
…	…

Таблица 6

Сигналы оповещения (вариант)

Содержание сигнала	Наименование сигнала и способ оповещения
Содержание сигнала	голосом	по радио	сигнальными средствами
Радиоактивное заражение	Радиационная опасность	333	Ракета желтого огня
Химическое и биологическое заражение	Химическая тревога	444	Сигнальная ракета, частые удары в гильзу
Нападение воздушного противника	Воздух	555	Ракета зеленого огня
Нападение наземного противника	Пламя	666	Ракета красного огня

В ходе ведения переговоров сигналы (команды) могут передаваться без предварительного вызова корреспондента и получения согласия на прием в следующем порядке: «Сокол 15», «Сокол 15». я «Ястреб 10», «Гром-1», «Гром-1». я «Ястреб 10», прием. Подтверждение приема сигнала (команды): Я «Сокол 15», сигнал 800, прием.

Радиограмма может состоять из заголовка и текста. Заголовок радиограммы обычно содержит номер радиограммы, количество групп, дату, время (часы, минуты) и закодированный адрес. Передача радиограммы ведется со скоростью, соразмерной с возможностью записи на принимающей радиостанции. Например:

 Передача радиограммы: Я «Ястреб 10», 15, 90, 10, 1535, пробел 15, раздел, 365721 430, раздел (текст радиограммы) раздел, прием.

 Передача квитанции: Я «Сокол 15», принял 15 (номер радиограммы), прием.

 Передача сигнала (команды) с предварительным вызовом корреспондента: «Сокол 15», сигнал 800, 800. я «Ястреб 10», прием.

 Циркулярная передача сигнала: «Каскад 38». я «Сокол 15», огневую позицию занять с ходу …, огневую позицию занять с ходу … (координаты огневой позиции по кодированной карте), прием (здесь «Каскад 38» – циркулярный позывной).

При передаче цифрового текста двузначные и трехзначные группы передаются соответствующими двузначными и трехзначными числами; четырехзначные – двумя двузначными числами, пятизначные – двузначным и трехзначным. Для настройки радиостанции разрешается передавать цифры от единицы до десяти и обратно.

Порядок использования средств связи в конкретных условиях боевой обстановки устанавливается командирами подразделений; они же обязаны принимать меры для обеспечения устойчивости связи в условиях радиоэлектронного подавления и применения противником оружия массового поражения.

2.5. Средства автоматизации и механизации управления

Средства автоматизации управления являются элементом подвижного пункта управления зенитного подразделения. Они позволяют повысить оперативность и надежность руководства зенитным подразделением как в период подготовки его к боевым действиям, так и в ходе их ведения. Кроме того, средства автоматизации управления способствуют наиболее полному использованию боевых возможностей подразделения с минимальной затратой сил и времени на выполнение поставленных задач, а средства механизации управления облегчают работу должностных лиц.

Средства автоматизации управления. С помощью этих средств в зенитном подразделении в реальном масштабе времени могут решаться следующие задачи:

 сбор, обработка и хранение информации о своих подразделениях, противнике и степени заражения местности радиоактивными и отравляющими веществами;

 отображение и документирование и проведение расчетов;

 прогнозирование результатов применения противником средств поражения;

 передача сигналов оповещения о различных видах опасности и информации об обстановке в вышестоящий штаб, а также подчиненным и взаимодействующим подразделениям.

Например, комплекс средств автоматизации на УБКП «Ранжир» способен решать следующие задачи:

 сбор и обработка информации о воздушном противнике и состоянии подчиненных сил и средств;

 создание информационной модели воздушной обстановки;

 анализ полученной информации, отображаемой на средствах отображения и автоматически отрабатываемой вычислительными средствами;

 выдача вычислительными средствами рекомендаций по принятию командиром батареи решения на боевые действия;

 постановка огневых задач подчиненным в соответствии с принятым решением на боевые действия;

 контроль исполнения принятого решения.

Необходимость автоматизации основных операций процесса управления обусловлена малым временем, отводимым органу управления на принятие решения и доведения его до огневых средств. Поэтому средства автоматизации УБКП имеют автоматические устройства первичной (обнаружение единичной отметки от цели, определение координат и распознавание цели) и вторичной (слежение за траекторией движения целей) обработки радиолокационной информации.

Автоматизированное управление боевыми действиями зенитной батареи предусматривает: распределение усилий между огневыми единицами путем назначения секторов ответственности и эшелонов высот; выдачу целеуказаний по отдельным целям; координацию боевых действий путем выдачи запретов стрельбы; выдачу команд общего типа. Управление силами и средствами зенитной батареи строится на смешанном принципе управления: по отклонению и возмущению, а также по замкнутому контуру (рис.7). Аналогичный контур автоматизации управления реализован в УБКП. Управление боевыми действиями батареи с УБКП осуществляется на основании информации о воздушной и наземной обстановке, получаемой от вышестоящего КП и подчиненных средств, а также на основании команд, докладов и донесений от командиров взводов и взаимодействующих подразделений. Поступившую от различных источников информацию объединяет электронно-вычислительная машина. Она и позволяет командиру батареи количественно и качественно оценить различные варианты рекомендованного решения в целях принятия оптимального.

Информация о воздушном противнике, доклады с объектов управления о состоянии и результатах ведения боевых действий, данные

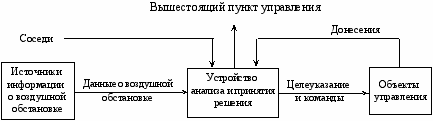

Рис.7. Контур автоматизации управления

данные о местоположении подчиненных сил и средств и соседей, рекомендации ЭВМ по целераспределению представляются в визуальной форме на устройствах отображения, которые вместе с пультом управления образуют автоматизированное рабочее место командира батареи. Причем принятая от каждой огневой единицы оперативно-тактическая информация отображается на таблично-знаковых индикаторах и индикаторе совмещенной информации.

Управление боевыми действиями зенитной батареи с ПУ-12М осуществляется, как правило, на основе данных о воздушной обстановке и команд управления, поступающих по телекодовому каналу и радиосетям с КП зенитного дивизиона, а также по донесениям, поступающим по радиосети с БМ (отделений ПЗРК). Автоматизация процессов сбора, обработки первичной и вторичной информации осуществляется путем формирования информационной модели обстановки, а также информационной подготовки решения, выдачи целеуказания и команд управления в ПУ-12М с помощью унифицированной аппаратуры съема и передачи данных (АСПД-У).

По функциональному назначению в АСПД-У выделяют устройство ввода и обработки информации, устройство отображения информации, устройство приема и передачи данных, устройства системы электропитания, специализированная ЭВМ.

Основным средством автоматизации процессов сбора и обработки информации в АСПД-У является специализированная ЭВМ. Информационный обмен между ЭВМ и другими устройствами АСПД-У осуществляет устройство ввода информации, которое имеет датчики и устройство ввода-вывода информации.

Для отображения в наглядной форме на экране индикатора кругового обзора (ИКО) данных о воздушной обстановке, положении огневых единиц, а также команд и донесений, поступающих от подразделений, результатов решения ЭВМ расчетных задач служит устройство отображения информации.

Прием и передачу данных о воздушной обстановке, а также команд управления и данных о местоположении пункта управления по проводным каналам связи обеспечивают устройства приема и передачи данных АСПД-У.

Данные о воздушной обстановке и команды управления автоматически передаются по телекодовому каналу и отображаются на экране АСПД-У. Команды управления с ПУ-12М на ЗСУ (БМ, БМП) могут передаваться по радио и отображаться на информационных табло ИТ-1 и ИТ-2. Питание АСПД-У осуществляется высокостабилизированным напряжением 12 и 18 В постоянного тока.

Средства механизации управления. применяемые при управлении зенитными подразделениями средства механизации предназначены для повышения оперативности изготовления или размножения боевых документов, а также снижения трудоемкости этих процессов. Средства механизации могут использоваться при производстве расчетов, нанесении обстановки на рабочие карты, составлении, корректировке, размножении текстовых и графических документов и др. Они существенно облегчают командиру составление боевых документов, их размножение, передачу по техническим средствам связи, обработку, хранение, проведение необходимых расчетов, подготовку данных для принятия решения и его оформление, обмен информацией внутри пункта управления.

Комплекс средств механизации управления зенитными подразделениями может включать следующие элементы:

 средства производства расчетов (таблицы, графики, номограммы, дозиметрические и другие расчетные линейки);

 средства оформления графических боевых документов (наборы специальных ручек, карандашей и линеек, шаблоны и трафареты, планшеты);

 средства изготовления, размножения и обработки боевых документов (копировальные приборы, формализованные бланки или типовые формы боевых документов);

 средства наглядного отображения информации (устройства сигнализации и внутренней связи, индикаторы различного назначения, телевизионные установки).

Следует заметить, что эффективное применение средств механизации труда командира достигается комплексным использованием их совместно со средствами автоматизации и требует информационной совместимости и согласования временных характеристик обновления информации, принятой в АСУВ.

2.6. Боевые документы,

ведущиеся в зенитных подразделениях

Боевые документы – все документы зенитных подразделений, относящиеся к организации, подготовке и ведению ими боевых действий, а также связанные с передвижением и расположением их на месте.

По назначению боевые документы подразделяют на документы по управлению подразделениями, отчетно-информационные и справочные. В зенитных подразделениях могут вестись следующие боевые документы:

 по управлению подразделениями – рабочая карта командира батареи и взвода;

 отчетно-информационные – журналы, ведущиеся только в батарее (журнал записи команд, распоряжений и донесений; журнал боевых действий; журнал разведки поста воздушного наблюдения; журнал индивидуального учета доз радиоактивного облучения; журнал записи бюллетеней «Метеосредний»), схема охраны и обороны батареи; боевой документ командира ЗСУ – карточка огня прямой наводкой орудия, установки;

 справочные документы – донесения, расчет инженерного оборудования стартовой (огневой) позиции, схема и расчет сил и средств связи, таблица позывных телефонных станций и должностных лиц, таблицы сигналов управления, оповещения, взаимодействия и опознавания и др.

Рабочая карта командира батареи и взвода. Этот документ представляет собой топографическую карту, на которой графически при помощи условных тактических знаков и сокращенных обозначений отображается тактическая и специальная обстановка, а также и ее изменения в ходе боя.

Рабочая карта командира зенитного подразделения обычно применяется для решения следующих управленческих задач:

 уяснение полученной боевой задачи и оценка обстановки;

 принятие решения и постановка боевых задач подчиненным, отдача указаний по взаимодействию и всестороннему обеспечению боевых действий;

 составление боевого донесения и информирование соседей;

 ориентирование, топогеодезическая привязка, навигация и др.

Все эти задачи могут быть выполнены, если на рабочую карту командира будут нанесены соответствующие данные. Так, на рабочую карту командира батареи (взвода) могут наноситься следующие данные:

 положение наземного противника, наиболее вероятные направления и высоты налетов воздушного противника, рубежи постановки помех и пуска противорадиолокационных ракет;

 рубежи действий вертолетов и штурмовиков, районы базирования, посадочные площадки и площадки подскока и зоны барражирования постановщиков помех;

 положение и задачи прикрываемой части (подразделения), места пунктов управления и направления перемещения;

 ближайшие позиции зенитных средств соседей и старшего командира (начальника);

 основные и запасные позиции взводов (экипажей, расчетов, отделений), маршруты перемещения (маневра), сигналы перемещения (маневра) и сроки готовности на них, ложные позиции;

 позиции для действий из засад, маршруты действий кочующих подразделений;

 маршруты передвижения (выдвижения);

 ответственный сектор (разрешенный для настройки станции сектор);

 границы зон обнаружения воздушного противника для высот 200, 1000 и 4000 м и дальняя граница зоны поражения (огня) для наиболее вероятных высот полета целей;

 зоны дежурства истребительной авиации в воздухе (если они расположены в зоне обнаружения станций разведки подразделения), рубежи, площадки и районы действия вертолетов;

 контрольные и реперные точки для топогеодезической подготовки стрельбы;

 место, время готовности и направление перемещения пункта управления старшего командира (начальника), подразделений технического и тылового обеспечения, маршруты доставки ракет (боеприпасов) и места встречи транспорта;

 сигналы управления, взаимодействия и оповещения, позывные радиостанций и должностных лиц, сроки готовности.

Рабочая карта командира оформляется, кодируется и подписывается должностным лицом, который ее ведет. Порядок оформления рабочей карты командиром зенитного подразделения представлен на рис.8. Следует отметить, что на рабочую карту наносятся только те данные, которые имеют отношение к выполнению поставленной задачи и не превышающие компетенцию данного должностного лица.

Тактическая обстановка

Таблица позывных телефонных станций и должностных лиц

Узел (станция) связи	Позывной	Должностное лицо	Условный номер

Таблица сигналов управления и взаимодействия и опознавания

Наименование сигнала	Содержание сигнала

Таблица сигналов оповещения

Содержание сигнала	Способ передачи сигнала
Содержание сигнала	по радио	голосом	сигнальными средствами

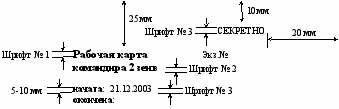

Рис.8. Порядок оформления рабочей карты

Размеры шрифтов, используемые при оформлении рабочей карты: № 1 – 1,5-2,0 %

от размера документа по вертикали (для оформления заголовка); № 2 – размеры букв

составляют 1/2 от размеров строчных букв шрифта № 1 (для оформления наименования должности и подзаголовков); № 3 – размеры букв составляют 1/3 от размеров строчных букв шрифта № 1 (для оформления остальных текстовых реквизитов)

Таблица 7

Журнал боевых действий 1-й батареи

Дата (число, месяц)

Время

Действия батареи

Огневая позиция

Время поступления ЦУ, ч.мин

Время (ч.мин) и дальность (км)

обнаружения цели

Характеристика цели

Применяемые помехи

Время открытия огня, ч.мин

Дальность открытия огня, км

Расход ракет

Результат стрельбы

Примечание

Тип

Высота, км

Скорость, м/с

Курсовой параметр, км

25.10

21.00

Получил задачу прикрыть 2-й омсб при форсировании р.Сетунь (2266) на участке…

Отметка

205,0 (2166)

3.52

3.52

18

Одиночная

0,6

250

Активно-шумовая помеха

3.54

Уничтожена

Командир батареи капитан ________________________ (Орлов)

(подпись)
