Тактико-технические характеристики УБКП «Ранжир» и ПУ-12М
| Показатель | «Ранжир» | ПУ-12М |
| База | МТ-ЛБу | БТР-80 |
| Время развертывания для работы, мин: | | |
| на стоянке | 15 | 17 |
| в движении | 15 | 10 |
| Время свертывания в походное положение, мин | 15 | 17 |
| Время перевода из готовности № 2 в готовность № 1, мин | 5 | 3 |
| Время выхода на режим аппаратуры навигации и ориентирования, мин | 60 | 15 |
| Количество воздушных целей, отображаемых на индикаторе от ВКП (по данным ЗСУ 2С6) | 24 (6) | 12 (–) |
| Количество одновременно подключаемых источников информации о воздушной обстановке | 2 | 5 |
| Масса, т | 15,78 | 10,50 |
| Габаритные размеры, м | | |
| длина | 8,45 | 7,65 |
| ширина | 2,97 | 2,90 |
| высота в походном положении | 2,50 | 2,35 |
| высота в рабочем положении | 18,00 | 16,00 |
| Скорость, км/ч | | |
| по шоссе | 60 | 80 |
| по грунтовым дорогам | 30 | 20-30 |
| на плаву | 5-6 | 9 |
| Емкость топливных баков, л | 550 ДТ | 300 ДТ |
| Расход топлива на 100 км, л | 90-120 | 50 |
| Объем охлаждающей жидкости, л | 55 | 50 |
| Запас хода, км | 550 | 600 |
| Численность расчета | 5 | 5 |
В состав полного боевого расчета БКП обычно входит расчет УБКП (ПУ-12М), который должен находиться на рабочем месте при объявлении БКП готовности № 1.
Сокращенный боевой расчет БКП, как правило, включает офицера управления батареи, два-три номера из состава подвижного пункта управления и управляет дежурными силами и средствами в промежутках между налетами воздушного противника или ведением боевых действий до прибытия полного боевого расчета на пункт управления.
При несении круглосуточного боевого дежурства на рабочих местах пункта управления из состава сокращенного боевого расчета (при объявлении пункту готовности № 2) может назначаться дежурная смена в количестве не менее двух номеров из состава УБКП (ПУ-12М).
Размещение БКП на плавающих машинах высокой проходимости обеспечивает ему высокую подвижность, способность развертываться, свертываться и перемещаться в новые районы, а наличие средств связи, наблюдения и комплекта технических средств – непрерывное руководство подразделениями батареи на стоянке и в движении в любых условиях обстановки. Поэтому, где бы ни размещался БКП, он должен выполнять следующие функции:
своевременный сбор и обработка данных об обстановке;
наглядное и непрерывное отображение воздушной обстановки, данных о положении, состоянии и боевых действиях подразделений;
надежная связь с подчиненными и взаимодействующими подразделениями;
эффективное применение автоматизированных комплексов управления, защита от высокоточного оружия и других средств;
надежная охрана и оборона от нападения противника, скрытое расположение и маскировка, обеспечение удобства работы и отдыха боевых расчетов.
В ходе ведения боевых действий БКП на УБКП (ПУ-12М) развертывается на месте или перемещается скрытно, с использованием защитных и маскирующих свойств местности, ничем не выделяясь в боевом порядке как батареи, так и прикрываемых подразделений.
Порядок размещения и перемещения БКП в боевой обстановке определяется самой обстановкой и характером действий прикрываемых подразделений: при расположении на месте, при совершении марша, ведении обороны и наступления.
БКП при расположении прикрываемых подразделений на месте. БКП размещается, как правило, в центре боевого порядка батареи, на расстоянии до 500 м от первой линии взводов и по возможности от КНП одного из прикрываемых подразделений, связь с которым может поддерживаться по радио- и проводным средствам. Следует заметить, что место расположения БКП выбирается так, чтобы условия визуального наблюдения за наземным и воздушным противником, маскировки, защиты, а также управления подразделениями были наилучшими из возможных.
Для ведения визуальной, радиационной и химической разведки в месте расположения БКП из состава подвижного пункта управления может выставляться пост воздушного наблюдения, являющийся его элементом. В состав поста, как правило, входят два-три разведчика, один из которых назначается старшим. Пост оснащается приборами наблюдения (биноклями), указателями ориентирных направлений, компасом, часами, сигнальными средствами и средствами связи, альбомом силуэтов самолетов и вертолетов, журналом разведки поста воздушного наблюдения.
Место расположения поста обычно выбирает командир батареи. В зависимости от условий местности оно может находиться на расстоянии до 500 м от подвижного пункта управления, а иногда и более. Места развертывания подвижного пу и пвн должны отвечать следующим требованиям, предъявляемым к пунктам управления:
устойчивая связь со старшим командиром (начальником) и взаимодействующими подразделениями;
защищенность от оружия массового поражения;
должная скрытность расположения и маскировка;
надежность охраны и обороны;
удобство боевой работы и отдыха личного состава;
отсутствие в радиусе 200-300 м высоких кирпичных и железобетонных зданий, мачт и линий электропередачи.
Развертывание сил и средств подвижного пункта управления на местности обычно начинается немедленно после его выхода к месту расположения. Командир батареи лично выбирает места расположения подвижного пункта управления и поста воздушного наблюдения (если его предполагается выставлять), организует развертывание БКП и подготовку его к работе, отдает указания по охране и обороне, маскировке, РХБз и инженерному оборудованию. При отсутствии условий для развертывания БКП на местности его размещают в подвижном пункте управления.
Подготовка подвижного пункта управления к боевой работе является первоочередной задачей его боевого расчета и обычно включает развертывание и осмотр пункта управления; подготовку индикатора обстановки, планшета управления огнем и информационных табло к боевой работе; подготовку и включение аппаратуры; топогеодезическую привязку; проведение контроля функционирования.
При осмотре пункта управления особое внимание обращается на целостность блоков аппаратуры, контрольно-измерительных приборов, надежность подключения соединительных кабелей, крепление шанцевого инструмента и принадлежностей, отсутствие механических повреждений аппаратуры и базы МТ-ЛБу (БТР), подтеканий топлива, масла и охлаждающей жидкости.
При подготовке к работе средств отображения информации на экран индикатора обстановки и планшет управления огнем наносятся кодированная сетка целеуказания, зона боевых действий, коридор пролета своей авиации и другие необходимые данные. В последующем с помощью пульта управления и пульта съема координат в АСПД вводятся данные о точках стояния подчиненных подразделений, а в информационное табло – степень их боевой готовности и технического состояния, а также наличие в подразделениях ракет (боеприпасов).
Подготовка к включению аппаратуры пункта управления обычно заключается в проверке, а при необходимости и в установке органов управления аппаратуры в исходное положение, подготовке к запуску бензоэлектрического агрегата и ходового двигателя.
Включение аппаратуры пункта управления предусматривает включение источников питания, аппаратуры связи, навигации, съема и передачи данных, информационных табло и средств коллективной защиты. После включения аппаратуры пункта управления проводится его топогеодезическая привязка, которая позволяет осуществить ориентирование и определение параллакса точки стояния пункта управления относительно условной точки; ввод данных в датчик топогеодезической привязки; проверка правильности (приближенно) топогеодезической привязки информационно связанных пунктов управления.
При необходимости проводится полный контроль функционирования аппаратуры пункта управления. В ходе него проверяется исправность и работоспособность: средств связи, двигателя, системы электропитания и ходовой части, аппаратуры топогеодезической привязки, аппаратуры съема и передачи данных, информационных табло, средств коллективной защиты.
После проведения контроля функционирования аппаратуры УБКП (ПУ-12М) командир батареи докладывает старшему командиру (начальнику) о готовности пункта управления к работе и приступает к организации его охраны и обороны.
Охрана и оборона БКП организуется и проводится в целях защиты его от внезапного нападения наземного противника, проникновения посторонних лиц и обычно возлагается на личный состав отделения управления (рис.3). В отдельных случаях для охраны и обороны БКП от нападения наземного противника ночью или при ограниченной видимости (в лесу и в горах), а также для проведения фортификационных работ прикрываемые подразделения могут выделять часть своего личного состава, до мотострелкового отделения. В дневное время охрана места расположения подвижного пункта управления осуществляется наблюдателями, а в ночное время и в других условиях ограниченной видимости – патрулированием. Оборона пункта управления от ударов воздушного противника является частью общей системы противовоздушной обороны прикрываемых подразделений.
Инженерное оборудование БКП может заключаться в сооружении укрытий для УБКП (ПУ-12М), окопов поста воздушного наблюдения и самообороны, открытой (перекрытой) щели на отделение, а также в проведении мероприятий по маскировке места расположения БКП (табл.3). Следует заметить, что объем, очередность и сроки инженерного оборудования БКП зависят от обстановки, наличия сил, средств и времени.
Расчет сил и средств на самооборону
| Номер участка и ответственный | Номер окопа | Личный состав и вооружение | Сигнал |
| № 1, лейтенант Матвеев | 1 (ПВН) | Сержант Вялов, с ним один человек РПГ-7-1, АК-74-2 | Верба-20 |
| | 2 | Мл. сержант Волков, с ним один человек АК-74-2 | Сирень-500 |
| | 3 | Мл. сержант Петров, с ним один человек АК-74-2 | Гвоздика-30 |
График патрулирования
| Номер маршрута | Состав патрульных и время выставления | |
| В ночное время | В светлое время | |
| 1 | ряд. Иванов – 23.00-1.00, ряд. Остров – 2.00-3.00; ряд. Перов – 3.00-5.00 | – |
Командир 1-й зрабатр капитан Орлов

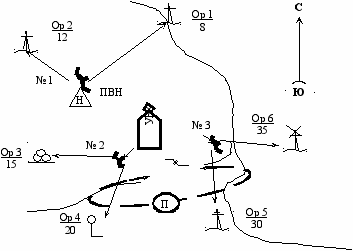

Рис.3. Схема охраны и обороны БКП (вариант)
Здесь и далее условные обозначения соответствуют установленным тактическим
и типографическим знакам. Индексация ориентира – в числителе указан его номер,
в знаменателе расстояние до него в километрах
Таблица 3
Объем инженерных задач и потребность в силах
на инженерное оборудование БКП (вариант)
| Сооружение (мероприятие) | Количество | Объем земляных работ, м3 | Трудозатраты при отрывке вручную, человеко-ч | |
| На единицу | Всего | |||
| | | | | |
| Работы первой очереди | ||||
| Укрытие для УБКП (ПУ-12М) | 1 | 56 (43) | 70 (54) | 70 (54) |
| Перекрытая щель на отделение | 1 | 11 | 24 | 24 |
| Окоп для ПВН | 1 | 7 | 12 | 12 |
| Окоп для самообороны | 2 | 2 | 3 | 5 |
| Маскировка | – | – | – | 10 |
| ____________________ Итого | 5 | 76 (63) | 109 (93) | 121 (104) |
| Работы второй очереди | ||||
| Дооборудование укрытия для ПУ (УБКП/ПУ-12М) | 1 | 12 (10) | 15 (12) | 15 (12) |
| Блиндаж на отделение | 1 | 7 | 37 | 37 |
| Маскировка | – | – | – | 7 |
| ____________________ Итого | 2 | 19 (17) | 52 (50) | 60 (57) |
| Работы третьей очереди | ||||
| Дооборудование блиндажа на отделение | 1 | 2 | 2 | 2 |
| Подготовка путей маневра | 2 | – | 4 | 8 |
| Маскировка | – | – | – | 4 |
| ____________________ Итого | 3 | 2 | 6 | 14 |
| ____________________ Всего | 10 | 97 (82) | 166 (149) | 195 (175) |
инженерное оборудование пункта управления зависит от продолжительности его пребывания на одном месте. Так, при нахождении пункта управления на одном месте более трех суток инженерное оборудование его может проводиться в полном объеме и в три очереди: в течение 3-5 ч выполняются работы первой очереди, одних-двух суток – работы второй очереди, затем – работы третьей очереди.
Состав работ первой очереди следующий: оборудование укрытий для подвижного пункта управления (УБКП, ПУ-12М), устройство открытой (перекрытой) щели на отделение, окопа для поста воздушного наблюдения (при необходимости) и окопов для самообороны, маскировочные мероприятия по скрытию подвижного пункта управления и земляных работ.
Работы второй очереди, как правило, выполняются после завершения работ первой очереди и состоят в дооборудовании укрытия для УБКП (ПУ-12М), отрывке блиндажа на отделение, усовершенствовании маскировки.
Работы третьей очереди могут дополнительно включать дооборудование блиндажа на отделение, подготовку путей маневра (перемещения) и совершенствование маскировочных мероприятий.
При непродолжительном нахождении пункта управления на одном месте, а также на остановках, необходимы только мероприятия по маскировке БКП.
С развертыванием БКП командир батареи проводит маскировку места расположения пункта, тренировку расчета действиям по сигналам оповещения и организует инженерное оборудование пункта.
БКП на марше. УБКП (ПУ-12М) может следовать при совершении батареей марша самостоятельной колонной – в голове колонны батареи; при совершении батареей марша в составе прикрываемых подразделений – за КП прикрываемой части или КНП одного из прикрываемых подразделений (батальон, дивизион).
При совершении прикрываемыми частями марша по одному маршруту, БКП, как правило, размещается в голове колонны за КНП одной из частей, решающей при встрече с противником главную задачу. При совершении прикрываемыми подразделениями марша по нескольким маршрутам БКП может размещаться в колонне, в которой следует большее количество взводов батареи.
Пункты управления зенитных (зенитных ракетных) взводов, размещаемые в ЗСУ (БМ, БМП), представляют собой огневую единицу, и они осуществляют как управление взводом (экипажем, расчетом, отделением), так и выполнение огневых задач.
Во всех случаях пункт управления зенитного подразделения размещается на местности и перемещается от укрытия к укрытию с таким расчетом, чтобы в ответственные периоды боя он находился там, где решается главная задача.
БКП при оборонительных действиях. в зависимости от обстановки и продолжительности пребывания на одной стартовой (огневой) позиции в обороне БКП может развертываться на местности или размещаться в подвижном пункте управления. Независимо от способа расположения БКП, его основной элемент – УБКП (ПУ-12М) – должен быть удален от первой линии взводов и по возможности от КНП одного из прикрываемых подразделений на расстояние 500 м.
Место (участок местности), на котором располагается БКП, должен обеспечивать надежное управление подразделениями, возможность организации должной маскировки и защиты, не иметь рядом ярко выраженных ориентиров, находиться в стороне от вероятного прорыва пехоты и танков противника, но в то же время на направлении сосредоточения основных усилий прикрываемых подразделений. При наличии времени, сил и средств в месте расположения БКП могут отрываться укрытия для личного состава, окопы самообороны, укрытие для УБКП (ПУ-12М).
В ходе оборонительного боя БКП может менять свое местоположение в зависимости от сложившейся обстановки, принятого командиром батареи решения на изменение построения боевого порядка и направления сосредоточения основных усилий, при отходе прикрываемых подразделений, при угрозе нарушения управления подчиненными подразделениями и других. Перемещение БКП обычно осуществляется скачками от укрытия к укрытию и под прикрытием обороняющихся подразделений.
БКП в наступлении прикрываемых подразделений. при выдвижении прикрываемых подразделений из занимаемых районов на рубеж перехода в атаку, БКП размещается на подвижном пункте управления и следует, как правило, за КНП одного из батальонов.
Если зенитное подразделение прикрывает батальоны первого эшелона, то БКП может следовать за КНП батальона, решающего главную задачу в наступлении. Если зенитная батарея прикрывает артиллерию и батальон второго эшелона (резерва), то БКП может следовать в таком месте, откуда обеспечивается удобство управления подчиненными подразделениями.
С выходом прикрываемых частей (подразделений) на рубеж развертывания в ротные колонны и развертыванием зенитных (зенитных ракетных) взводов в боевой порядок в движении БКП может следовать за КНП одного из батальонов первого эшелона или на расстоянии до 500 м от одного из зенитных (зенитных ракетных) взводов, откуда удобнее управлять взводами.
На рубеже перехода в атаку зенитная батарея развертывается в боевой порядок на месте и БКП обычно занимает место на расстоянии до 500 м от ЗСУ (БМ) одного из взводов, назначенного для прикрытия батальона, действующего на направлении главного удара.
В том случае, когда зенитная батарея прикрывает артиллерию и батальон, составляющий второй эшелон, БКП может располагаться в районе огневой позиции одного из дивизионов на расстоянии до 500 м от боевого порядка одного из зенитных (зенитных ракетных) взводов.
При вводе в бой второго эшелона БКП может находиться на расстоянии до 1500 м от рубежа ввода в бой (боевой линии танков, БМП, БТР) и до 500 м от зенитного (зенитного ракетного) взвода, прикрывающего батальон.
При отражении контратаки противника БКП может располагаться в укрытии на расстоянии до 2000 м от линии танков (БМП), отражающих контратаку, и до 500 м от зенитных (зенитных ракетных) взводов, прикрывающих подразделения, назначенные для отражения контратаки противника.
В ходе развития наступления БКП, используя маскирующие свойства местности, скрытно перемещается от укрытия к укрытию, обеспечивая управление подразделениями в ходе ведения ими боевых действий.
В наступлении из положения непосредственного соприкосновения с противником зенитная батарея может прикрывать части (подразделения) при перегруппировке, в исходном положении для наступления и в ходе наступления. Обычно БКП располагается непосредственно за боевым порядком одного из зенитных (зенитных ракетных) взводов в таком месте, откуда обеспечивается наилучшее наблюдение за местностью, воздушным и наземным противником, действиями своих подразделений и соседей. В момент занятия прикрываемыми подразделениями исходного положения для наступления БКП может сменить местоположение или оставаться на прежнем месте. При этом БКП развертывается с учетом защитных свойств местности, в укрытых местах и тщательно маскируется силами расчета. О готовности пункта управления к работе командир батареи докладывает старшему командиру (начальнику). После этого проводится инженерное оборудование БКП.
Независимо от размещения, степени инженерного оборудования и условий обстановки БКП должен иметь надежную связь с подчиненными для непрерывного управления подразделениями, старшим командиром (начальником) и внутри подвижного пункта управления (УБКП, ПУ-12М). Скрытное размещение, защита личного состава и средств управления от ударов авиации, высокоточного (самонаводящегося) и зажигательного оружия остается насущной заботой командира БКП.
