Технические средства управления, размещенные на УБКП и ПУ-12М
УБКП «Ранжир» (9С737).
Средства связи.
Средства наблюдения.
Факторы внешней среды
2.2. Органы управления зенитными подразделениями
2.3. Пункты управления

Подобный материал:

1 2 3 4 5 6 7 8 9 ... 15

Технические средства управления, размещенные на УБКП и ПУ-12М

Техническое средство	«Ранжир»	ПУ-12М
Комплекс средств автоматизации	+	–
Унифицированная аппаратура съема и передачи данных АСПД-У	–	+
Комплекс средств связи	+	+
Средства (аппаратура) навигации и ориентирования	+	+
Устройства отображения данных о техническом состоянии, боевой готовности и боевых действиях подчиненных ИТ-1 и ИТ-2	–	+
Планшет управления огнем	+	+
Система электропитания	+	+
Система жизнеобеспечения	+	+

УБКП «Ранжир» (9С737). Подвижный пункт управления зенитной ракетно-артиллерийской батареи «Ранжир» смонтирован на базе МТ-ЛБу. Он предназначен для автоматизированного управления боевыми действиями зенитных подразделений как на месте, так и в движении, ведения разведки наземного и воздушного противника, наблюдения за полем боя, поддержания непрерывного взаимодействия с прикрываемыми подразделениями, а также для связи со старшим командиром (начальником) и соседями. Кроме того, УБКП обеспечивает удобство работы, отдыха и защиту боевого расчета.

Боевой расчет УБКП «Ранжир» состоит из пяти человек: командир расчета, 1-й номер – командир отделения (он же старший оператор); 2-й номер – оператор-планшетист, 3-й номер – радиотелефонист, 4-й номер – водитель-электромеханик. Командиром боевого расчета является командир батареи.

Аппаратура УБКП «Ранжир» при подготовке и в процессе боевой работы способна выполнить следующие задачи:

 автоматический прием, обработка и отображение информации о воздушной обстановке не только от внешних источников, но и от назначенной (дежурной) ЗСУ;

 автоматический сбор данных о состоянии и положении источников информации и объектов управления;

 автоматическая выработка рекомендаций по целераспределению и выдача целеуказаний, запретов на стрельбу, команд общего типа на ЗСУ;

 выборочное оповещение о воздушной обстановке подчиненных подразделений и обеспечение работы командира батареи по управлению подчиненными подразделениями в автоматическом, автоматизированном и неавтоматизированном режимах работы;

 формирование и выдача на вышестоящий командный пункт информации о воздушной обстановке, о местоположении и боевой готовности зенитных взводов, действиях батареи по целям, а также донесений по командам общего типа;

 установка и автоматический ввод в ЭВМ координат точек стояния и зон поражения ЗСУ.

Следует заметить, что аппаратура УБКП может применяться и для обучения и тренировки боевого расчета пункта и подчиненных подразделений без использования внешних источников информации.

ПУ-12М. В зенитной ракетной батарее подвижным пунктом управления является ПУ-12М (9С482), смонтированный на базе БТР-60ПБ или БТР-70(80). Боевой расчет ПУ-12М состоит из пяти человек: командир расчета, 1-й номер – командир отделения (он же старший оператор), 2-й номер – оператор-планшетист, 3-й номер – радиотелефонист, 4-й номер – водитель-электрик. Командиром боевого расчета является командир батареи. Аппаратура ПУ-12М обеспечивает следующие операции:

 прием от вышестоящего пункта управления команд, распоряжений, сигналов и передачу донесений;

 сбор, обработку и отображение данных о воздушной обстановке и выдачу их на оповещение подчиненным;

 сбор и отображение данных о местоположении, состоянии и боевых действиях подчиненных подразделений;

 оценку обстановки и информационную подготовку решения задачи целераспределения;

 принятие решения на отражение налета воздушного противника;

 постановку огневых задач огневым средствам и контроль за их выполнением;

 предупреждение о пролетах своей авиации в зонах боевых действий подразделений;

 топогеодезическую привязку пункта к единой системе координат старшего командира (начальника) при развертывании и в динамике боевых действий;

 оценку радиационной и химической обстановки в районе пункта и выработку рекомендаций по ликвидации последствий применения противником оружия массового поражения;

 контроль за функционированием элементов АСУ средствами старшего командира (начальника).

В зенитном и зенитном ракетном взводах управление подразделениями осуществляется командиром взвода со своего рабочего места: ЗСУ и БМ (БМП) соответственно.

Аппаратура средств управления взводом предназначена для реализации следующих задач:

 прием по радиотелефону команд, распоряжений, сигналов управления от командира батареи и передачу ему донесений;

 принятие решения на отражение налета воздушного противника;

 постановка огневых задач экипажам (расчетам, отделениям) и контроль за их исполнением;

 выдача информации о воздушной обстановке на БКП, о местоположении и боевой готовности ЗСУ (БМ, отделений) и действиях взвода по целям;

 донесения по командам общего типа;

 топогеодезическая привязка и вождение ЗСУ (БМ, отделений) в сложных дорожных условиях и условиях ограниченной видимости;

 оценка радиационной и химической обстановки в районе расположения ЗСУ (БМ, отделения),

 принятие мер по ликвидации последствий применения противником оружия массового поражения.

Технические средства управления, размещенные в ЗСУ (БМ, БМП), включают аппаратуру внутренней и внешней связи; навигационную аппаратуру; средства наблюдения; систему электропитания; средства жизнеобеспечения.

Средства связи. в состав комплекса средств связи в батарее входят средства связи, размещенные на УБКП или ПУ-12М, ЗСУ, БМ, БМП или БТР, ТЗМ; аппаратура внутренней связи и коммутации; набор каналообразующих средств; набор средств автоматического обмена данными; вспомогательные коммутационные и сопрягающие устройства.

Так, набор каналообразующих средств УБКП включает радио- и проводные средства связи. Средства радиосвязи представлены радиостанциями Р-171 и Р-173 (по две), Р-862 и Р-134 (по одной), а также двумя радиоприемниками Р-173П и переносной радиостанцией Р-159. Для работы УБКП по проводным линиям связи используются провод П-274 М (длиной 1 км), две катушки ТК-2М и два ТА-57.

На борту ПУ-12М установлено пять радиостанций (три Р-123МТ, по одной Р-111 и Р-407), радиотелефонный концентратор РТК-1, три пульта внутренней связи ПВС, распределительная коробка РК-1У. Кроме того, на ПУ-12М имеется два телефонных аппарата ТА-57 и пять катушек ТК-2М с кабелем П-274М, а также переносная радиостанция Р-159.

В состав средств связи ЗСУ входит аппаратура ВТС 1В116, радиостанция Р-123М (Р-173), нагрудный переключатель, шлемофоны.

На боевой машине связь обеспечивает аппаратура 9С612, радиостанция Р-123 (173), приемник Р-173П, нагрудный переключатель, шлемофоны.

На транспортно-заряжающей машине (ТЗМ) установлена одна радиостанция типа Р-123М или Р-173.

На боевой машине пехоты (бронетранспортере) имеется аппаратура внутренней связи, радиостанция Р-123 М (Р-173), нагрудный переключатель, шлемофоны.

Зенитная батарея, в зависимости от стоящего на ее вооружении зенитного комплекса, может быть оснащена различными радио- и проводными средствами.

Целевое предназначение радиосредств следующее:

 Р-111 (ультракоротковолновая радиостанция) – радиосвязь в телефонном режиме в радиосети боевого управления командира дивизиона между подвижными объектами на стоянке и в движении;

 Р-171 (ультракоротковолновая радиостанция) – радиосвязь в телефонном и телекодовом режиме в радиосети боевого управления (оповещения и целеуказания) командира дивизиона между подвижными объектами на стоянке и в движении;

 Р-123М (ультракоротковолновая радиостанция) – радиосвязь в телефонном режиме в радиосетях боевого управления командира батареи (взвода), взаимодействия и донесений между бронеобъектами на стоянке и в движении;

 Р-173 (ультракоротковолновая радиостанция) – радиосвязь в телефонном режиме в радиосетях боевого управления командира батареи (взвода) и взаимодействия между бронеобъектами на стоянке и в движении;

 Р-134 (коротковолновая радиостанция) – радиосвязь в телефонном режиме в радиосети боевого управления командира дивизиона между бронеобъектами на стоянке и в движении;

 Р-407 (ультракоротковолновая радиостанция) – радиосвязь в телекодовом режиме в радиосети оповещения и целеуказания командира дивизиона между объектами;

 Р-862 (ультракоротковолновая радиостанция) – радиосвязь в телефонном режиме с воздушным средством разведки (пунктом управления);

 Р-159 (переносная ультракоротковолновая радиостанция) – радиосвязь в телефонном режиме в радиосетях и радионаправлениях тактического звена управления (например, с рекогносцировочной группой, с постом воздушного наблюдения и др.);

 Р-173П (радиоприемник ультракоротковолнового диапазона) – прием сигналов боевого управления, оповещения, целеуказания и донесений.

Назначение проводных средств следующее:

 П-193 М (полевая малогабаритная телефонная станция на 10 номеров) – надежная связь по проводным линиям на дальность не менее 30 км;

 П-274 М (полевой телефонный кабель многоразового пользования) – проводная связь между объектами;

 ТА-57 – телефонная связь между абонентами и дистанционное управление радиостанциями в качестве оконечного устройства.

Средства наблюдения. в зенитном подразделении, как правило, составной частью средств навигации и топогеодезической привязки являются средства наблюдения – комплект приборов, обеспечивающих обзор окружающей обстановки днем и ночью. Они позволяют командирам получать данные о воздушном и наземном противнике, о положении и действиях своих войск и противника, о местности, погоде и других условиях обстановки непосредственно на местности при подготовке и в ходе боевых действий. в состав подвижных пунктов управления, а также ЗСУ, БМ, БМП входят следующие средства наблюдения:

 УБКП (ПУ-12) – перископические наблюдательные приборы, прибор ночного наблюдения ТНА-2Б, панорамный визир 9Ш310, дальномер саперный ДСТ-151, перископическая артиллерийская буссоль ПАБ-2А, визир ориентирования 1Т125 и др.;

 ЗСУ – оптический прицел, комбинированный прибор дневного и ночного видения ТКН-3 с осветителем ОУ-ЗГА, два перископических электрообогревных дневных прибора наблюдения ТНПО-170А и ТНПО-168В, электрообогревательное стекло, прибор ночного видения ТВНЕ-4Б;

 БМ – прибор ночного видения ПНВ-57Е, прибор ночного наблюдения ТНА-2Б, перископические наблюдательные приборы ТВНО, перископическая артиллерийская буссоль ПАБ-2А, оптический визир 9Ш127.

Для визуального наблюдения, кроме перечисленных приборов, применяются бинокли; ночью и в других условиях ограниченной видимости – приборы ночного видения, а также осветительные средства (осветительные патроны), создающие в условиях ограниченной видимости достаточную для визуального наблюдения освещенность.

Система электропитания включает набор генераторов и аккумуляторных батарей, обеспечивающих выработку напряжения постоянного тока, необходимого для питания аппаратуры (технических средств и осветительных приборов техники батареи).

Система жизнеобеспечения предназначена для создания внутри объекта нормальных условий обитания. Она снабжена аппаратурой автоматического оповещения и включения защиты при обнаружении радиационной и химической опасности. В нее входят прибор РХР ГО-27, фильтровентиляционная установка, комплект специальной обработки, вентиляторы индивидуального обдува и противопожарное оборудование (ППО).

Таким образом, под силами и средствами управления зенитного подразделения понимают совокупность иерархически связанных органов и пунктов управления, обеспечивающих сбор, обработку и передачу информации. Они составляют основу создаваемой в зенитном подразделении системы управления, которая должна обеспечить выполнение поставленных задач как при подготовке, так и в ходе ведения боевых действий.

2. Система управления

зенитными подразделениями

2.1. Свойства и структура системы управления

Если процесс управления зенитным подразделением осуществляется посредством взаимосвязанных и взаимодействующих элементов, каждый из которых выполняет строго определенные функции самостоятельно или в совокупности с другими однородными или неоднородными элементами, то для управления им создается система управления (рис.2).

Под системой управления понимается совокупность взаимосвязанных и взаимодействующих элементов (подсистем), образующих в процессе их функционирования единое целое в целях достижения определенного (заданного) результата.

Каждая система управления, в зависимости от уровня, масштаба и назначения, обладает общими и отличительными признаками. Основными признаками наличия системы управления в зенитном подразделении могут быть организованность (структура), сложность, динамичность, наличие управляющих параметров, усилительных устройств, целевой установки.

Структура системы управления – понятие, объединяющее ее состав, порядок расположения элементов (подсистем) относительно друг друга и совокупность устойчивых связей между всеми ее элементами, обеспечивающие целостность системы при изменении внутренних и внешних факторов. Она, как правило, определяется организационно-штатной структурой подразделения (батарея, взвод и т.п.), а также особенностями и характером решаемых им боевых задач.

Сложность системы управления связана с большим количеством взаимосвязанных и взаимодействующих между собой элементов (подсистем) внутри нее и разнообразием задач, выполняемых системой и направленных на достижение заданной цели. Системе управления присущи наличие акта управления, разветвленной информационной сети с интенсивными потоками информации, постоянное взаимодействие с внешней средой и функционирование в условиях, подверженных влиянию случайных факторов. Сложность системы тесно связана с таким понятием как динамичность.

Факторы внешней среды

Факторы внутреннего состояния системы и ее функционирования

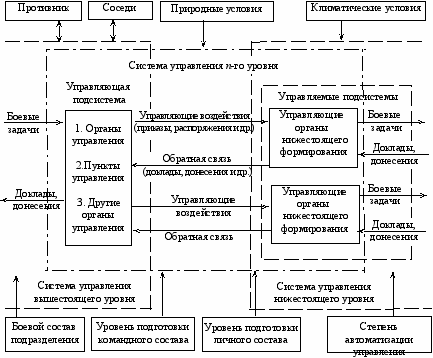

Рис.2. Структурная схема управления зенитными подразделениями (вариант)

Динамичность системы характеризует ее способность переходить из одного состояния в другое. Если система имеет только одно состояние, она не может быть управляемой, а поэтому не обладает и динамичностью. Следовательно, на систему должны воздействовать управляющие параметры, чтобы она функционировала.

Управляющие параметры – величины, характеризующие существенное свойство системы или процесса, протекающего в ней. При изменении параметра (сигнала) система может менять свое состояние. Перевод системы в новое состояние путем воздействия на ее параметры и есть управление. Более того, система должна обладать усилительным свойством по отношению к управляющему параметру (сигналу), т.е. на малые его изменения отвечать значительными энергетическими или пространственно-временными изменениями, которые, как правило, предопределены целевой установкой управления.

Целевая установка системы управления есть, в сущности, назначение самой системы: управление подразделениями, управление огнем, управление подразделениями и огнем, управление огнем и маневром и т.п.

Следует заметить, что при создании системы управления зенитного подразделения, являющейся подсистемой (элементом) вышестоящего звена управления, и в процессе ее функционирования следует руководствоваться следующими принципами: четкий порядок подчиненности управляемых объектов, централизация управления и обратная связь.

В зенитном подразделении, на вооружении которого находится зенитный ракетный (пушечно-ракетный) комплекс, применяется понятие система управления боевыми средствами (ЗСУ, БМ, ракета). Система управления боевыми средствами позволяет обеспечить сбор, обработку и анализ информации, необходимой для оптимизации управления боевыми средствами в целях наиболее эффективного их боевого применения.

Система управления подразделениями включает в себя систему управления боевыми средствами ЗРК (ЗПРК) и объединяет органы управления, пункты управления, систему связи, средства автоматизации и механизации работ в единое целое.

2.2. Органы управления зенитными подразделениями

Под органами управления зенитным подразделением обычно понимают отдельных лиц руководящего состава батареи, взводов (отделений, экипажей, расчетов), выполняющих функции по управлению подразделениями при подготовке и в ходе боевых действий. Это командир батареи, заместитель командира батареи, командиры взводов (отделений, экипажей, расчетов). Особая роль в управлении зенитной батареей принадлежит командиру.

Командир является центральной фигурой в управлении подразделением. На него возлагается вся полнота ответственности за дисциплину, морально-психологическое состояние, воспитание и обучение личного состава, боевую готовность и боеспособность подразделения, правильное его применение и успешное выполнение им поставленных задач и в установленные сроки. Поэтому командир всегда должен знать обстановку и свою задачу, состав, состояние и боевые возможности вверенного ему подразделения, наличие ракет (боеприпасов), других материальных средств и порядок обеспечения ими.

Управление подчиненными командир подразделения осуществляет с пункта управления. В ходе организации управления он лично определяет место, время развертывания и порядок перемещения пункта управления в ходе боя; порядок поддержания связи и радиообмена; способы и сроки представления донесений; степень инженерного оборудования, порядок охраны и обороны пункта управления, а также своего заместителя в случае выхода из строя.

Постоянная угроза нанесения воздушным противником внезапных ударов по прикрываемой части (подразделению) обязывает командира поддерживать зенитные подразделения в постоянной боевой готовности к выполнению поставленных задач. Он руководит своевременным укомплектованием подразделения личным составом, вооружением и боевой и другой техникой; поддерживает вооружение и боевую технику в постоянной готовности к боевому применению; следит за накоплением необходимых запасов ракет (боеприпасов) и материальных средств; систематически уточняет обстановку и боевую задачу; регулярно проводит боевую подготовку и воспитательную работу с личным составом.

В ходе организации боевых действий командир зенитного подразделения принимает решение, ставит боевые задачи подчиненным, организует взаимодействие, всестороннее обеспечение и управление подразделением. Он готовит подразделение к боевым действиям и руководит занятием стартовых (огневых) позиций. В последующем командир организует воспитательную работу, контролирует готовность подразделения, в том числе и морально-психологическую, к выполнению боевой задачи, и в установленные сроки докладывает старшему командиру (начальнику) о готовности подразделения к выполнению боевой задачи.

В ходе ведения боевых действий командир зенитного подразделения лично ведет разведку наземного и воздушного противника, наблюдает за действиями прикрываемых подразделений, руководит перемещением подчиненных подразделений (установок) и управляет их огнем, ведет учет расхода ракет (боеприпасов), информирует подчиненных о воздушной обстановке, докладывает старшему командиру (начальнику) о выполнении поставленных задач и состоянии подразделения.

В своем докладе старшему командиру (начальнику) о выполнении боевой задачи командир зенитного подразделения сообщает новые сведения о противнике и резких изменениях обстановки, о потерях и обеспеченности подразделения ракетами (боеприпасами), горючим и т.д. С получением новой задачи он определяет (уточняет) задачи управления, а также время, отводимое на их выполнение, и исполнителей.

2.3. Пункты управления

Пункт управления – это специально оборудованное и оснащенное техническими средствами место, с которого командир управляет подразделением при несении боевого дежурства, при подготовке и ведении боевых действий.

В зенитных подразделениях могут развертываться следующие пункты управления: в дивизионе – командный пункт (КП); в батарее – батарейный командирский пункт (БКП); во взводе – взводный командирский пункт (ВКП).

Учитывая специфику деятельности органов управления и их размещения на пунктах управления, можно выделить органы и пункты управления в отдельную управляющую подсистему в рамках данной системы управления. Эта подсистема управления должна вырабатывать управляющие воздействия для всех нижестоящих звеньев системы – объектов управления. Так, например, к управлению подразделениями привлекаются в батарее – командир батареи, его заместитель и отделение управления, а во взводе – командир взвода и командир ЗСУ (БМ, отделения ПЗРК).

В батарее, как правило, создается один пункт управления – батарейный командирский пункт (БКП), являющийся составной частью системы управления, с которого осуществляется управление подразделениями при подготовке и в ходе боя (при выполнении задач боевого дежурства). Он может быть подвижным или развертываться на местности.

Подвижный пункт управления батареи входит в состав БКП и является составной частью двух цепей управления: батарея – дивизион (вышестоящий орган) и батарея – взвод (нижестоящий орган). Обычно в батарее организуется один пункт управления, что объясняется небольшим количеством подчиненных подразделений и необходимостью централизации управления как подразделениями, так и их огнем.

Батарейный командирский пункт, как правило, размещается на бронированной машине УБКП «Ранжир» или ПУ-12М (табл.2); если обстановка позволяет, то элементы его могут быть развернуты вне машины, в укрытиях на местности. БКП предназначен для непрерывного управления подразделениями и огнем батареи на месте и в движении, ведения разведки наземного и воздушного противника, наблюдения за полем боя, поддержания непрерывного взаимодействия с прикрываемыми подразделениями, а также для связи со старшим командиром (начальником) и соседями.

Взводный командирский пункт представляет собой огневую единицу зенитного ракетного взвода и размещается на боевой машине. Он оборудован средствами разведки и опознавания воздушных целей, управления подразделениями и поражения воздушных целей и обеспечивает непрерывное ведение разведки наземного и воздушного противника, управление подразделениями взвода на месте и в движении, ведение огня по воздушным целям с места и решения других задач, возникающих в ходе боя.

Командир батареи и отделение управления батареи составляют боевой расчет пункта управления, который может быть полным или сокращенным. Полный боевой расчет БКП управляет подразделениями и огнем при отражении ударов воздушного противника, а сокращенный боевой расчет – в промежутках между налетами (ударами) воздушного противника.
