2.4. Система связи зенитного подразделения

Для управления зенитными подразделениями при подготовке и в ходе ведения ими боевых действий в различных видах боя организуется система связи.

Под системой связи понимается совокупность взаимосвязанных, согласованных по задачам, месту и времени узлов (станций) и линий связи различного назначения, развернутых по единому плану для решения задач обеспечения управления войсками.

Организационно состав системы связи зенитных подразделений следующий:

 узлы (станции) связи пунктов управления;

 линии связи между пунктами управления;

 линии привязки к общевойсковым узлам связи;

 резерв сил и средств связи.

В системе связи зенитного подразделения применяются радио-, проводные, подвижные и сигнальные средства.

Связь по радио является важнейшим, а порой единственным средством, способным обеспечить управление зенитными подразделениями и их огнем при подготовке и в ходе боя, на месте и в движении.

Проводные средства связи в зенитных подразделениях могут применяться как самостоятельно, так и в комплексе с радиосредствами, как правило, при расположении на месте, в исходном районе для наступления и в обороне.

Связь подвижными средствами (посыльные на автомобилях, мотоциклах или пешие) в зенитных подразделениях организуется для передачи устных распоряжений, доставки боевых и других служебных документов во всех видах боя.

Сигнальные средства в зенитных подразделениях могут использоваться во всех видах боевой деятельности: на марше, при занятии и оставлении огневой позиции, при управлении огнем для передачи команд и сигналов оповещения, управления и взаимодействия. Для подачи сигналов используются зрительные и звуковые средства: реактивные патроны, фонари, флажки, сирены, гудки машин и т.д.

Сложность, напряженность и динамичность боевых действий зенитных подразделений предопределили и требования к связи:

 высокая боевая готовность;

 устойчивость и мобильность;

 необходимая пропускная способность;

 защищенность передаваемой информации от средств разведки противника.

Так как при решении задач управления зенитными подразделениями необходимо применять все средства связи комплексно и системно, чтобы дать возможность командиру всегда знать обстановку и своевременно реагировать на ее изменения, в зенитном подразделении, как правило, создается система связи со следующими функциями:

 получение команд, сигналов, распоряжений и целеуказаний от старшего командира (начальника), а также передача ему донесений;

 передача команд, сигналов и распоряжений подчиненным и прием от них донесений;

 прием данных о воздушной обстановке, предупреждение о пролетах своих самолетов и вертолетов, сигналов оповещения о наземном противнике, радиоактивном и биологическом заражении;

 обмен информацией с прикрываемыми подразделениями.

Система связи в зенитной батарее создается решением командира батареи и распоряжением по связи штаба зенитного дивизиона в соответствии с характером боевой задачи, принятой организацией пунктов управления и наличием средств связи.

Подвижные узлы связи. Основой системы связи в зенитной батарее являются подвижные узлы связи, в составе которых объединены разнообразные технические средства, которые можно использовать в комплексе. На каждом направлении могут работать одновременно или поочередно несколько различных средств (радио-, проводные, подвижные и сигнальные). Коммутация на узле связи проводных линий, а также телефонных аппаратов и радиостанций, выделенных для управления, как правило, позволяет, при необходимости, быстро переходить с одного средства связи на другое, что обеспечивает взаимозаменяемость каналов связи.

Для выдачи на объекты управления данных целеуказания, для сбора данных об обстановке, получения докладов о состоянии и боевых действиях от подчиненных в подвижных пунктах управления зенитных подразделений служит аппаратура передачи данных (АПД), которая включает средства телекодовой связи, проводные или радиоканалы связи.

комплекс средств связи в УБКП включает аппаратуру внутренней связи и коммутации, набор каналообразующих средств, набор средств автоматического обмена данными и вспомогательные коммутационные и сопрягающие устройства. Он позволяет обмениваться телекодовой информацией со всеми абонентами по радиосетям и радионаправлениям.

Комплекс средств связи, размещенный в УБКП, предоставляет командиру батареи следующие возможности:

 связь в телефонном режиме внутри машины между командиром батареи и членами расчета;

 радиосвязь в телефонном и телекодовом режиме по коротковолновой и ультракоротковолновой радиостанции;

 радиосвязь в телефонном режиме по четырем радиостанциям;

 тропосферную связь в телефонном режиме по одной радиостанции;

 прием информации по двум радиоприемникам;

 подключение двух проводных линий связи, которые могут служить для дистанционного управления радиостанциями машины по открытым и закрытым каналам связи.

Аппаратура связи ПУ-12М может решать следующие задачи:

 прием и передача данных о воздушной и наземной обстановке; командные связи с КП старшего командира (начальника), с прикрываемыми подразделениями, с подчиненными огневыми единицами;

 образование каналов телекодовой связи и внутренней связи между номерами боевого расчета.

В соответствии с этими задачами она позволяет осуществлять прием и передачу целеуказаний, организацию двухсторонней радиосвязи с корреспондентом и телефонной связи с пятью абонентами, а также ведение переговоров между номерами боевого расчета.

Функции средств связи, размещенных в ПУ-12М, следующие: связь в телефонном режиме внутри машины между командиром батареи и членами расчета; радиосвязь в телефонном и телекодовом режиме по коротковолновой и ультракоротковолновой радиостанции; радиосвязь в телефонном режиме по четырем радиостанциям; подключение пяти проводных линий связи, которые могут служить для дистанционного управления радиостанциями машины по открытым и закрытым каналам связи.

Аппаратура внутренней и внешней связи ЗСУ (БМ, БМП) обеспечивает внутренней телефонной связью и внешней радио- и проводной связью экипаж (расчет, отделение) и внутренней двухсторонней связью членов экипажа (расчета, отделения), а также внешнюю двухстороннюю связь по радиостанции, внешнюю двухстороннюю связь по одной двухпроводной телефонной линии длиной до 1000 м, прослушивание передач и сигналов, связь с абонентом, находящимся снаружи ЗСУ (БМ, БМП).

Радиосвязь. Это основное, а в условиях автоматизированного управления боевыми действиями – единственное средство управления зенитными подразделениями при выполнении ими боевой задачи. Она организуется, обычно, двумя способами: по радиосетям и радионаправлениям.

Радиосеть – способ организации радиосвязи между тремя и более пунктами управления (корреспондентами) с возможностью циркулярной передачи информации (нескольким или всем подчиненным одновременно) и поддержания радиосвязи с корреспондентами при наименьшем расходе радиосредств. Для каждой радиосети старшим командиром (начальником) выделяются собственные радиоданные.

Радионаправление – способ организации радиосвязи между двумя пунктами управления (корреспондентами). Для каждого радионаправления также выделяются собственные радиоданные.

Средства связи УБКП (ПУ-12М) в зависимости от модификации могут обеспечивать связи со старшим командиром (начальником), с командирами подчиненных подразделений, с прикрываемой частью (подразделением), с воздушным средством разведки и сопрягаемой РЛС, с постом воздушного наблюдения, рекогносцировочной группой (если она высылается от батареи), а также внутреннюю связь между членами экипажа (расчета).

Средства связи зенитного (зенитного ракетного) взвода могут обеспечивать связь со старшим командиром (начальником), командирами подчиненных ЗСУ (БМ, отделений ПЗРК), с прикрываемым подразделением и внутреннюю связь между членами экипажа (расчета).

Ответственность за своевременную организацию и поддержание связи в батарее (взводе) несут их командиры. Непосредственно организует связь и отвечает за ее устойчивую работу в батарее – командир отделения управления, во взводе – командир взвода.

Радиосвязь в зенитной батарее, оснащенной УБКП (ПУ-12М), может быть организована следующим образом (рис.4 и 5):

Радиосеть командира прикрываемой части (подразделения)

Радиосеть боевого управления командира дивизиона

Радиосеть боевого управления

командира батареи

Р-123

Радиосеть управления огнем

Радиосеть донесений

Радионаправление с постом воздушного наблюдения

ПВН

Радионаправление с рекогносцировочной группой (РГ) батареи

РГ

Радиосеть «Метео»

БКП

ВКП

БМС

Р-123

Р-123

Р-123

Р-123

Р-123

Р-123

Р-123

Р-159

Р-159

Р-123

Р-123

Р-123

Р-123

Р-123

Р-123

Р-123

Р-111

Р-407

Радиосеть целеуказания и оповещения командира дивизиона

Расчет сил и средств радиосвязи

Радиосвязь	Личный состав			Техника связи
Радиосвязь	Офицеры	Сержанты	Солдаты	Р-123	Р-111	Р-407	Р-159

Силы и средства	2	1	3	15	1	1	2

Рис.4. Схема радиосвязи зенитной ракетной батареи (вариант)

Расчет сил и средств радиосвязи

Радиосвязь	Личный состав			Техника связи
Радиосвязь	Офицеры	Сержанты	Солдаты	Р-134	Р-171	Р-173	Р-173П	Р-159

Силы и средства	1	1	3	1	2	5	2	7

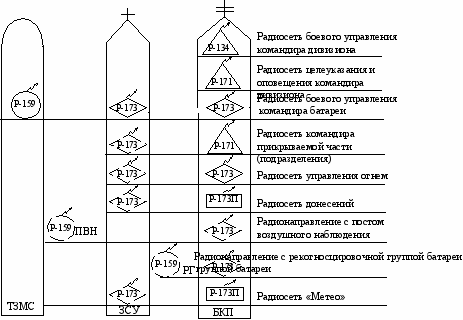

Рис.5. Схема радиосвязи зенитной ракетно-артиллерийской батареи (вариант)

 с командиром зенитного дивизиона – по радиосети боевого управления зенитного дивизиона;

 с командным пунктом зенитного дивизиона – по радиосети целеуказания и оповещения зенитного дивизиона;

 с командирами взводов и ТЗМ – по радиосети боевого управления командира батареи;

 с общевойсковым командиром – вхождением в радиосеть прикрываемой части (подразделения);

 с постом воздушного наблюдения – по радионаправлению командира батареи;

 с рекогносцировочной группой – по радионаправлению или радиосети донесений батареи;

 с метеостанцией – вхождением в радиосеть метеостанции.

Радиосвязь в зенитном (зенитном ракетном) взводе, оснащенном ЗСУ (БМ, БМП), работает по следующей схеме:

 с командиром батареи – по радиосети боевого управления командира батареи;

 с подчиненными ЗСУ (БМ, отделениями) – по радиосети боевого управления взвода при автономных действиях;

 с общевойсковым командиром – вхождением в радиосеть прикрываемого общевойскового подразделения;

 между командиром ЗСУ (БМ, отделения), механиком-водителем и оператором (стрелками-зенитчиками) – по внутренней связи с помощью переговорного устройства.

Проводная связь. Это вид связи между пунктами управления обычно устанавливается по правилу – сверху вниз. Например, в зенитной батарее структура проводной связи следующая (рис.6):

 связь с командиром дивизиона организуется силами и средствами дивизиона;

 в зенитном взводе (ЗСУ) – силами и средствами расчета пункта управления батареи;

 с постом воздушного наблюдения батареи – силами и средствами подвижного пункта управления батареи;

 с командиром прикрываемого подразделения – силами и средствами прикрываемого подразделения.

В зенитном (зенитном ракетном) взводе проводная связь организуется с командиром батареи силами и средствами подвижного пункта управления батареи, а с командиром прикрываемого подразделения – силами и средствами прикрываемого подразделения.

Организация системы связи. При организации связи командир подразделения определяет с кем, к какому времени и какими силами должна быть обеспечена связь, а также режимы работы средств связи, порядок распределения средств связи. Кроме того, он устанавливает и доводит до подчиненных радиоданные.

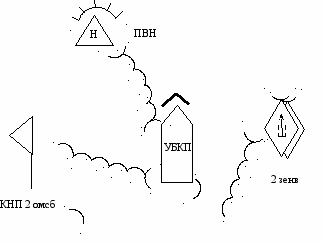

Рис.6. Схема проводной связи в батарее (вариант)

Радиоданные представляют собой документ строгой отчетности, который вручается строго определенному кругу лиц. Как правило, в состав радиоданных входят следующие сведения: частоты, позывные, время смены частот и позывных, вид связи, азимуты на корреспондентов, радиопароли, ключи к радиодокументам. Они выдаются радистам под роспись на один срок действия, по истечении которого изымаются и уничтожаются.

Основываясь на указании командира батареи по организации управления, командир отделения управления батареи производит расчет сил и средств связи, ставит задачу личному составу отделения на организацию радио- и проводной связи и вручает радиотелефонистам радиоданные. Затем он проверяет готовность связи, устанавливает очередность дежурства телефонистов и радиотелефонистов, доводит до личного состава отделения сигналы оповещения, опознавания, управления и порядок действия по ним.

Следует заметить, что система связи, создаваемая в зенитной батарее, обычно является подсистемой связи зенитного дивизиона. Поэтому у командира батареи появляется возможность устанавливать связь с корреспондентом через инстанцию вверх и вниз, а также использовать узлы и линии связи вышестоящего звена управления для установления связи с взаимодействующими подразделениями и соседями.

Во всех случаях при организации связи и в ходе ведения радиообмена весь личный состав зенитных подразделений должен знать и строго соблюдать правила ведения переговоров по техническим средствам связи, а также требования скрытого управления войсками. Так, при подготовке к боевым действиям и в ходе их ведения переговоры между корреспондентами и передача информации по техническим средствам связи осуществляются с применением документов скрытого управления войсками.

Ведение открытых переговоров и передача информации по техническим средствам связи допускаются в следующих случаях:

 при оповещении о воздушном противнике, радиоактивном и биологическом заражении;

 при управлении огнем;

 при передаче данных о целях, обнаруженных экипажами (расчетами, отделениями) и ПВН;

 при целеуказании, постановке огневых задач и докладах об их выполнении.

При ведении открытых переговоров необходимо соблюдать определенные ограничения: номера и наименования подразделений, должности и фамилии их командиров (начальников) передаются позывными (условными номерами), а пункты местности кодируются. Таблица позывных телефонных станций и должностных лиц, а также таблицы сигналов управления и оповещения представлены в табл.4-6.

Для установления радиосвязи между корреспондентами и ведения радиообмена особое значение имеет порядок ведения переговоров, который может включать вызов, ответ, предложение, согласие. Например: Вызов: «Сокол 15». я «Ястреб 10», прием. Ответ: Я «Сокол 15», прием. Предложение: «Сокол 15». я «Ястреб 10», примите радиограмму. Согласие: Я «Сокол 15», готов, прием.
