С. А. Бубнов

Некоторые вопросы реализации метода конечных элементов
в решении задач механики

Рассматриваются некоторые вопросы применения МКЭ к инженерно-техническим задачам.

Метод конечных элементов (МКЭ) на сегодняшний день является одним из эффективных методов численного решения инженерных задач. Он позволяет производить расчеты сложных нерегулярных конструкций, находящихся под воздействием различных нагрузок, изменяющихся как по времени, так и по координатам. Основы МКЭ в том виде, в каком он применяется сейчас, были заложены еще в 1943 г. Р. Курантом^¹ [1].

Основная идея МКЭ заключается в дискретизации исследуемой области на так называемые конечные элементы. Деформированное состояние элементов выбирается таким образом, чтобы оно соответствовало реальному поведению среды под воздействием нагрузок. В силу того, что исследуемая конструкция может иметь форму любой сложности, для наиболее точной ее дискретизации конечными элементами последние бывают различных типов. В общем случае это симплекс-элементы, комплекс-элементы и мультиплекс-элементы. На рисунке 1 приведены одномерный симплекс-элемент с двумя узлами и двумерный комплекс-элемент, имеющий шесть узловых точек.

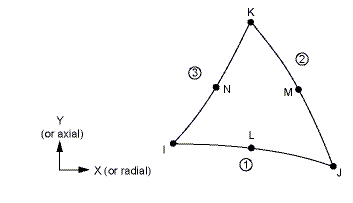

Рис. 1. Одномерный симплекс-элемент (слева)
и двумерный комплекс-элемент

При решении одномерных задач строительной механики, связанных
с расчетом стержневых систем, используются одномерные конечные элементы (на рис. 1 слева). Такой элемент характеризуется величинами перемещений узлов вдоль оси X, а также площадью поперечного сечения.
В двумерных задачах (например, расчет пластин или оболочек) применяются соответственно двумерные элементы. Разбивка двумерной области может быть упорядоченной или неупорядоченной. В первом случае конечные элементы имеют форму прямоугольников. Применение упорядоченной сетки позволяет получить более точный результат при одинаковом числе неизвестных. Разбивка же на треугольные элементы является более универсальной и поддерживается практически всеми программными комплексами, реализующими МКЭ.

В качестве примера расчета объемной задачи рассмотрим толстостенный цилиндр, находящийся под внутренним давлением. Конечно-элементная модель представлена на рис. 2.

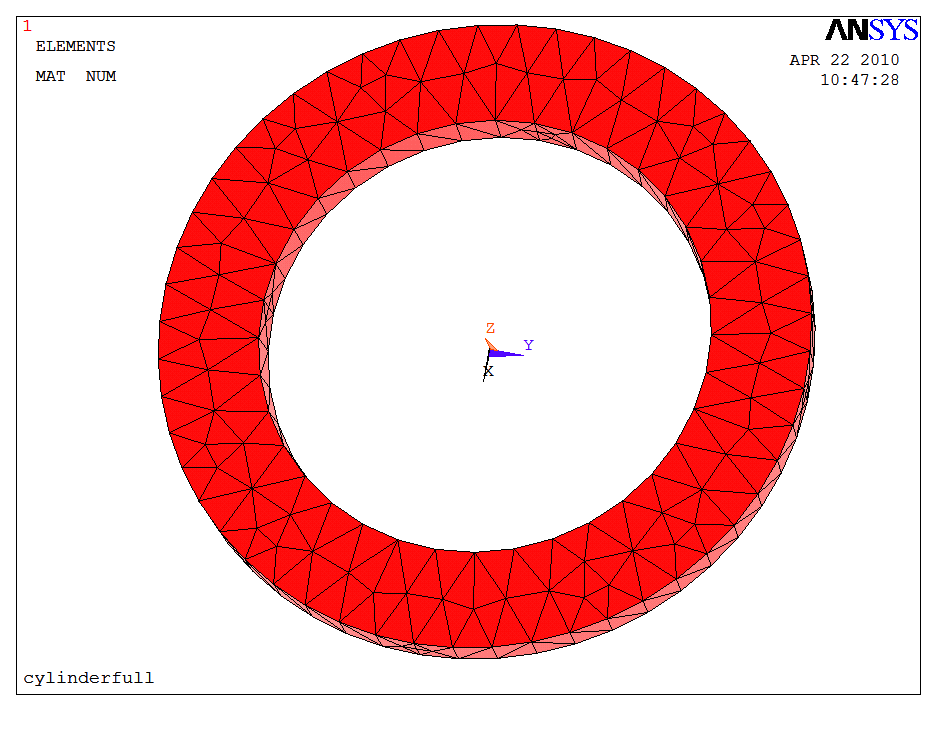

Рис. 2. Конечно-элементная модель толстостенного цилиндра

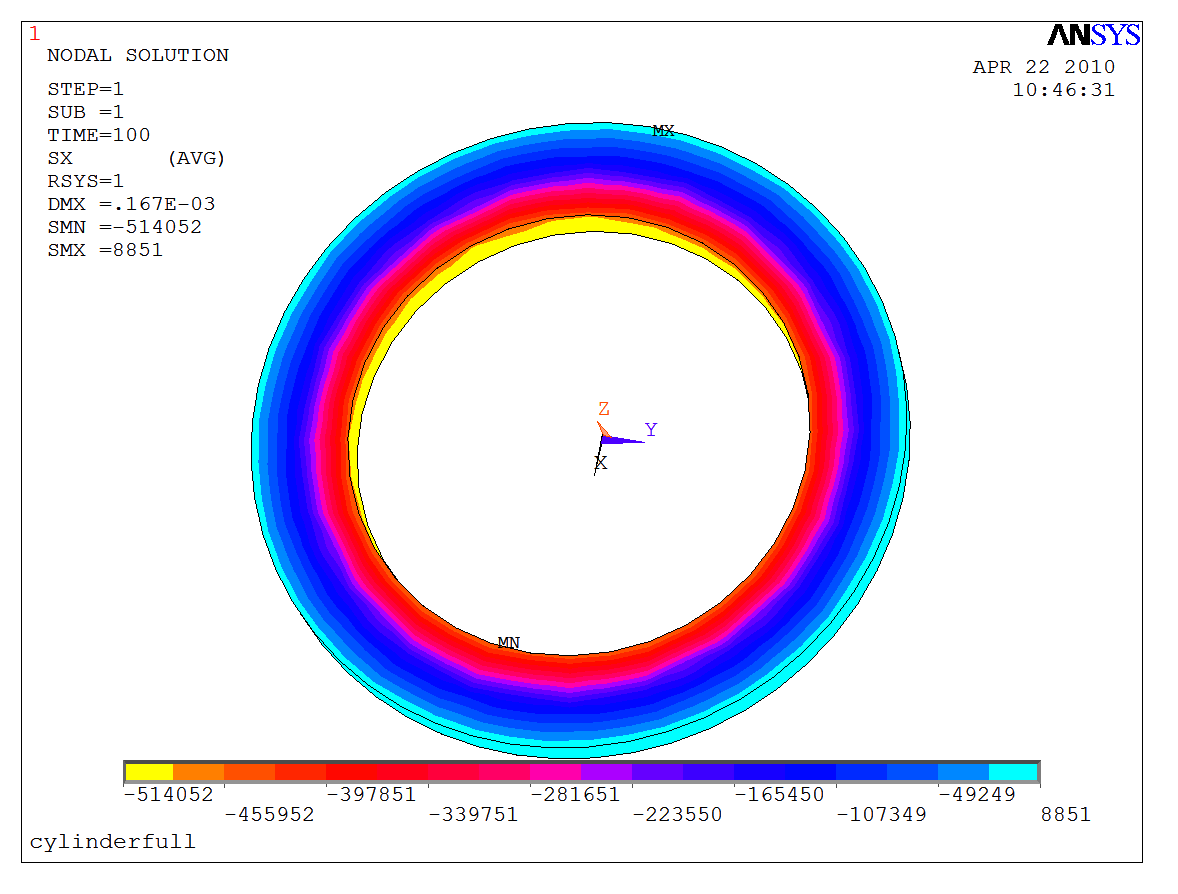

Рис. 3. Изолинии радиальных напряжений

Под воздействием этого давления в цилиндре возникнут механические напряжения:

— радиальное, окружное и осевое соответственно; все касательные напряжения равны нулю в силу симметричности задачи. Изолинии радиальных напряжений представлены на рис. 3.
