Печатное оборудование - Листовые малоформатные, многокрасочные печатные машины - Hamada Printing Press Co., Ltd.
Hamada Н248C-SF
Характеристики
Характеристика | Значение |
Способ печати | офсетный |
Минимальный формат листа, (ммхмм) | 90х140 |
Максимальный формат листа, (ммхмм) | 480х365 |
Диапазон толщины бумаг, (мм) | 0,04-0,3 |
Мин плотность бумаги, (г/м2) | 30 |
Макс плотность бумаги, (г/м2) | 240 |
Варианты красочности | 2+0 |
Макс высота стапеля самонаклада, (см) | 50 |
Макс высота стапеля приемки, (см) | 44 |
Максимальная скорость, (отт/ч) | 10000 |
Длина, (м) | 2,35 |
Ширина, (м) | 1,075 |
Высота, (м) | 1,35 |
Масса, (т) | 1,8 |
Общая мощность, (кВт) | 3 |
Дополнительная информация
Офсетные листовые печатные машины серии H248 преимущественно ориентированы на многокрасочную печать при выпуске различной высококачественной продукции (многокрасочные плакаты, репродукции, журналы, буклеты, представительская продукция, этикетки, ценные бумаги и т.п.) малыми и средними тиражами на широкой гамме запечатываемых материалов.
Серия включает четыре модели: H248Е, H248E-SF, H248С и H248C-SF.

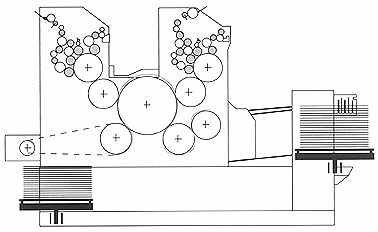

Для моделей этой серии печатный аппарат конструктивно выполнен по пятицилиндровой схеме V-конфигурации, что обеспечивает высокую точность при совмещении красок. Печатный цилиндр общий и имеет удвоенный диаметр, по сравнению с офсетным и формным цилиндрами.
Машины данной серии отличаются высокой точностью приводки, регулировкой и подачей краски и увлажняющего раствора, степенью автоматизации и простоте обслуживания. Машина ориентирована на печатника, имеющего не очень высокую квалификацию.
Возможности машин:
• подача листов по широкой стороне в печатную секцию и использование механизма равнения тянущего типа обеспечивают высокую качество приводки при многокрасочной печати вне зависимости от толщины запечатываемого материала;
• кнопочное управление такими функциями, как включение/отключение натиска, красочного и увлажняющего аппаратов, подачи бумаги с пульта машины обеспечивает автоматическое выполнение функций в необходимой последовательности;
• развитый универсальный либо каскадный (для моделей с индексом SF) пневматические самонаклады обеспечивают во всем диапазоне скоростей работы машины стабильную подачу различных сортов бумаги;
• управление точной приводкой в бумагоподающей системе без остановки работы машины;
• система контроля подачи и удаления сдвоенных бумажных листов без остановки работы машины;
• контроль замятия и застревания бумаги в самонакладе и приемно-выводном устройстве;
• противоотмарывающее устройство (порошковое) и нейтрализатор статического электричества (на стороне самонаклада);
• система автоприводки печатной формы в двух направлениях (диапазон регулировки ±2 мм) на работающей машине;
• система увлажнения с автономным приводом, циркуляцией, охлаждением и регенерацией увлажняющего раствора, конструкция зажимов с системой штифтовой приводки позволяет быстро менять печатные формы;
• устройство для автофиксации формного цилиндра в позиции установки/смены печатной формы;
• счетчик предварительной установки/отмены величины тиража продукции;
• наличие устройства для автосмывки и сушки офсетного полотна;
• наличие устройства для автосмывки красочного аппарата;
• централизованная смазка;
• система самодиагностики.
Количество красочных секций: 2. Максимальная площадь печати: 465х350 мм. Производительность: 3000-10000 отт./час. Размер и толщина печатной формы: 467х400х0,15-0,3 мм или 483х404х0,15-0,3 мм. Крепление формы: зажим планками. Размер и толщина офсетного полотна: 469х414х1,9 мм. Крепление полотна: запрессованные планки. Красочная система: 16:3/15:3. Система увлажнения: 5:1, Крестлайн. Тип самонаклада: каскадный. Подача бумаги: по широкой стороне. Механизм равнения листа: тянущего типа.
Стандартная комплектация включает:
• счетчик предварительной установки/отмены величины тиража продукции;
• механизм пропуска листа при подаче;
• зажимы с системой штифтовой приводки;
• система автоприводки печатной формы в двух направлениях (диапазон регулировки ±2 мм) на работающей машине;
• кнопочное включение медленного поворота цилиндров печатного аппарата в прямом или обратном направлениях (режим "толчка");
• устройство контроля подачи листов;
• детектор подачи сдвоенных листов и система их удаления;
• датчик контроля замятия или застревания бумаги на офсетном цилиндре и в приемно-выводном устройстве;
• устройство воздушного торможения листов на приемке;
• датчик контроля предельной высоты стопы в приемно-выводном устройстве,
• противоотмарывающее устройство (порошковое) и нейтрализатор статического электричества (на стороне самонаклада),
• система увлажнения с автономным приводом;
• устройство для автосмывки красочного аппарата;
• система централизованной смазки;
• масляный поддон;
• комплект инструментов, руководство по обслуживанию и работе, каталог запасных частей.
Дополнительное оборудование (за отдельную плату):
• устройство автосмывки офсетной резины
Выпускаемые компанией HAMADA офсетные машины подразделяются на следующие серии: TOP RUNNER, 600, VS34, RS34, DU34, Н234, Н248, Е47, Superb47, C48, C248, C52, C252, B52, A52, A252, A56, А256, А66 и А266, а также машины, выпускаемые фирмой HASHIMOTO серии – SA651 и SA652. Исключение составляет машина для печатания бесконечных формуляров R470 CS-2C, которая является модификацией машины Е47 производимой фирмой "PAN GRAPHICS INDUSTRIES Ltd." (Англия).
Индексация модели офсетной листовой машины начинается с принадлежности ее к соответствующей серии и, далее, идет двух или трехзначное цифровое и буквенные обозначения. За исключением серии 600, цифровое обозначение указывает наличие на первой позиции цифры 2 в трехзначном номере двухкрасочная машина, отсутствие ее, иначе двухзначный номер, указывает на то, что данная модель является однокрасочной машиной. Далее две цифры указывают на формат бумажного листа по стороне подачи из самонаклада в печатную секцию (длинной или короткой). Исключение составляют серии SA651 и SA652, где первые две цифры указывают на формат бумажного листа по стороне подачи из самонаклада в печатную секцию, а последняя на количество печатных аппаратов в машине (красочность). Буквенные обозначения после цифровой индексации указывают на особенность данной машины и, как правило, обозначают следующее: S – наличие сателлитной секции для печатания второй краской (кроме машин 555/665); М – использование увлажняющего аппарата раздельного типа (увлажняющий аппарат типа Моллетон); С или СХ – использование увлажняющего аппарата Крестлайн (частичная подача увлажняющего раствора через накатную систему красочного аппарата), либо интегрированного увлажняющего аппарата (подача увлажняющего раствора через накатную систему красочного аппарата увлажняющий аппарат типа Дальгрен); К – использование увлажняющего аппарата КОМРАС (беспрерывная система увлажнения); Е – самонаклад с последовательной подачей листов (универсальный); SF – самонаклад с каскадной подачей листов; NP – наличие секции перфорации и нумератора; Р – наличие переворотного устройства в многокрасочной печатной машине; L – машина оснащена набором различных вспомогательных устройств, улучшающих ее обслуживание и повышающих производительность работы на ней (класс Люкс).
