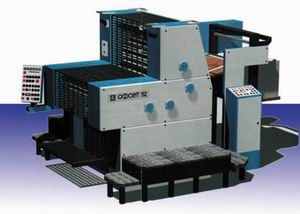

Машина листовая офсетная ряда ОФСЕТ-52
Л
истовые офсетные печатные машины ряда «ОФСЕТ-52» предназначены для печати на бумаге и картоне в один или несколько прогонов одно-, двух- и многокрасочной продукции: репродукций, открыток, вкладок, вклеек, плакатов, этикеток, книжно-журнальной и упаковочной продукции. Машины «ОФСЕТ-52» разработаны на базе проверенных технических решений и учета предложений от типографий по эксплуатации машин данного формата. Выпускаются в однокрасочном и двухкрасочном исполнениях. Высокое качество печати обеспечивается за счет применения высокоточных подшипников качения в опорах цилиндров печатного аппарата, высокоточных и жестких цилиндров печатного аппарата. Формный и офсетный цилиндры изготавливаются из стали с хромированной рабочей поверхностью, печатный цилиндр изготавливается из высокопрочного чугуна с хромированной поверхностью.
Основные технические особенности печатных машин ряда «ОФСЕТ-52»:
• быстрое крепление печатной формы с использованием штифтовой приводки обеспечивает установку и съем форм за несколько минут;
• использование пневматических приводов фирмы «FESTO» для управления натиском, накатными валиками красочного и увлажняющего аппарата, самонакладом, управления горкой блокировки захватов форграйфера, у
правления блокировкой передних упоров-приклонов; • небольшая мощность главного двигателя;
• небольшая занимаемая площадь;
• удобство обслуживания машин.
В состав машины «ОФСЕТ-52» входят:
• самонаклад
• печатная секция
• приемно-стапельное устройство
В комплект поставки машины входят:
• комплект обрезиненных валиков красочного и увлажняющего аппарата
• смывочное устройство для каждой краски
• пневмоагрегат двойного действия марки ППА60
• два стапельных стола приемки с роликами
Самонаклад
Пневматический высоко-стапельный самонаклад обеспечивает автоматическую подачу листов бумаги в печатный аппарат.
При неполадках в подаче бумаги контролирующие устройства переводят машину на медленную скорость и отключают привод самонаклада.
Загрузка стапеля производится с кратковременным остановом машины. Самонаклад получает привод от машины, чем обеспечивается синхронность работы всех механизмов. Имеется механизм автоматического (в рабочем режиме) и ускоренного подъема стапельного стола, работающий от индивидуального двухскоростного электродвигателя. Подача листов осуществляется каскадно за заднюю кромку листа
Печатная секция
Печатная секция включает в себя: листоподающий механизм (форграйфер); печатный аппарат; красочный аппарат; увлажняющий аппарат.
Выравненный лист захватывается клапанами форграйфера, разгоняется до скорости печати и передается в клапаны печатного цилиндра.
Печатный аппарат
Построен по трехцилиндровой схеме. Формный и офсетный цилиндры изготовлены из стали с хромированной рабочей поверхностью, печатный цилиндр из высокопрочного чугуна с хромированной рабочей поверхностью Все цилиндры смонтированы на подшипниках качения повышенной степени точности.

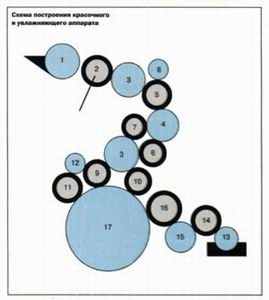

1
. Дукторный цилиндр 2. Передаточный валик
3. Растирочный цилиндр
4. Растирочный цилиндр
5. Раскатной валик
6. Раскатной валик
7. Раскатной валик
8. Грузовой валик
9. Накатной валик
10.Накатной валик
11. Накатной валик
12. Грузовой валик
13. Дукторный валик
14. Передаточный валик
15.Распределительный валик
16. Накатной валик
17. Формный цилиндр
Ф
ормный цилиндр Имеет штифтовую приводку формы. Формный цилиндр имеет механизмы осевой и радиальной приводки на ходу машины от маховичков, расположенных снаружи стенки обслуживания.
Красочный аппарат
представляет собой развитую систему красочных валиков и цилиндров, обеспечивающих хороший раскат краски и нанесение равномерным слоем на печатную форму. Позонная регулировка толщины красочного слоя осуществляется кулачково-рычажными механизмами, позволяющими производить предварительную регулировку красочного аппарата с визуальной оценкой. Общее количество подаваемой краски регулируют, изменяя угол поворота дукторного цилиндра. При выключенном натиске передаточный валик остается прижатым к приемному цилиндру. Приемный и растирочные цилиндры имеют рильсановое покрытие.
Увлажняющий аппарат
обеспечивает равномерное увлажнение всей поверхности печатной формы. Подача увлажняющего раствора в корыто идет от блока питания по трубопроводу. Общая регулировка количества подаваемой влаги осуществляется изменением частоты вращения дуктора, а местная отжимными роликами. Дукторный цилиндр гладкий, обтянутый хлопчатобумажной тканью, получает привод от индивидуального электродвигателя.
Система смазки
В машине предусмотрены все виды смазок: централизованная непрерывная, централизованная периодическая, картер-ная, индивидуальная местная.
Привод машины
Привод машины осуществляется от главного электродвигателя переменного тока с частотным преобразователем фирмы «EURODRIVE» (Германия), обеспечивающим бесступенчатое регулирование скорости.
Приемно-стапельное устройство
Каретками листовыводного транспортера оттиск направляется на стапельный стол. Для лучшего выклада листов стапельное устройство оборудовано механизмами переднего, бокового равнения и задних сталкивателей, а также нейтрализатором для снятия статического электричества с листов бумаги. Опускание стапельного стола автоматическое по мере накопления оттисков. Уровень стопы контролируется электронным датчиком. Разгрузка стапеля и взятие пробного оттиска производится на ходу машины.
| Основные технические характеристики машин «ОФСЕТ-52» | ||
| | ОФСЕТ-52-1 | ОФСЕТ-52-2 |
| Красочность | 1 | 2 |
| Формат машины по бумаге, мм — максимальный — минимальный | 520х720 300х420 | 520х720 300х420 |
| Максимальная площадь печати, мм | 510х720 | 510х720 |
| Запечатываемые материалы: бумага — масса, г/кв.м — толщина, мм картон — масса, г/кв.м — толщина, мм | 40-200 0,04-0,25 200-380 0.2-0,5 | 40-200 0,04-0,25 40-200 0,2-0,5 |
| Размер переднего поля запечатанных листов, мм | 10 | 10 |
| Максимальная рабочая скорость, листов/час | 8000 | 8000 |
| Скорость работы машины в режиме «Медленно», об/час | 1500 | 1500 |
| Регулирование скорости работы машины | бесступенчатое | бесступенчатое |
| Пределы регулирования рабочих скоростей, об/час | 3000-8000 | 3000-8000 |
| Расстояние между кромками листов каскада на спускном столе самонаклада, мм | 180 | 180 |
| Высота стопы, мм — на самонакладе — на приемке | 1200 500 | 1200 500 |
| Размеры печатной формы, мм — длина — ширина — толщина | 605 725 0,3 | 605 725 0,3 |
| Размеры верхнего офсетного полотна, мм — длина — ширина — толщина | 630 735 1,95 | 630 735 1,95 |
| Размеры нижнего офсетного полотна, мм — длина — ширина — толщина | 600 735 1,0 | 600 735 1,0 |
| Суммарная толщина офсетной покрышки с подкладочным листом, мм | 3,25 | 3,25 |
| Параметры питающей трехфазной электросети переменного тока — напряжение, В — частота, Гц | | |
| Общая установленная мощность, кВт | 12 | 12 |
| Габаритные размеры, мм — длина — ширина — высота | 2750 2650 1990 | 2950 2650 1990 |
| Масса,кг | 3800 | 6500 |
