Печатное оборудование - Листовые малоформатные, однокрасочные печатные машины - Hamada Printing Press Co., Ltd.

ссылка скрыта



Характеристики

Характеристика
Значение

Способ печати
офсетный

Минимальный формат листа, (ммхмм)
90х140

Максимальный формат листа, (ммхмм)
470x365

Диапазон толщины бумаг, (мм)
0,04-0,3

Мин плотность бумаги, (г/м2)
30

Макс плотность бумаги, (г/м2)
240

Варианты красочности
1+0

Макс высота стапеля самонаклада, (см)
50

Макс высота стапеля приемки, (см)
50

Максимальная скорость, (отт/ч)
9000

Длина, (м)
1,76

Ширина, (м)
0,94

Высота, (м)
1,34

Масса, (т)
0,51

Общая мощность, (кВт)
1,8

Дополнительная информация

Офсетные листовые печатные машины серии Е47 преимущественно ориентированы на одно- и многокрасочную печать при выпуске различной высококачественной продукции (буклеты, представительская продукция, этикетки, ценные бумаги и т.п.) малыми и средними тиражами.
Серия включает четыре модели: Е47 (базовая модель), E47-NP, E47S и Е 47S-NP.

Модели с индексом S оснащены сателлитной секцией, позволяющей впечатывать вторую краску (плашки, текст) за один прогон, а модели с индексом NP – секцией нумерирования и перфорации, позволяющей производить нумерацию оттисков, впечатывание изображений дополнительной краской высоким способом печати, нанесения горизонтальной и вертикальной перфорации за один прогон.

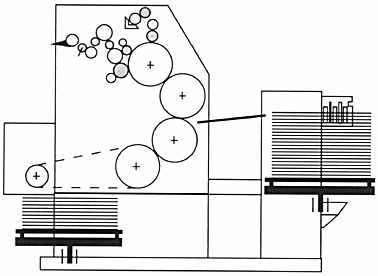

Для моделей этой серии печатный аппарат конструктивно выполнен по трехцилиндровой схеме. Машины данной серии отличаются высокой точностью приводки при воспроизведении многокрасочной продукции.

Возможности машины:

• подача листов по широкой стороне в печатную секцию и использование механизма равнения тянущего типа обеспечивают высокое качество приводки при многокрасочной печати вне зависимости от толщины запечатываемого материала;

• трехцилиндровая конструкция печатного аппарата с расположением цилиндров под углом 90° друг к другу, усиленная станина обеспечивают минимальную вибрацию, что гарантирует высококачественное воспроизведение растровой точки;

• приспособление для переключения на асинхронную работу самонаклада ("через лист") и печатного аппарата для получения описка с особо насыщенным красочным слоем;

• универсальный пневматический самонаклад, обеспечивающий во всем диапазоне скоростей работы машины стабильную подачу различных сортов бумаги;

• микрометрическая приводка;

• конструкция зажимов позволяет быстро менять печатные формы;
• автонакат краски на форму при включении натиска;

• бесступенчатая регулировка скорости работы машины;

• контроль замятия и застревания бумаги в самонакладе и приемно-выводном устройстве;

• продуманный дизайн машины с точки зрения инженерной психологии, удобная система регулировок, система безопасности и контроля, простота в обслуживании облегчают работу и снижают трудозатраты печатника.

Количество красочных секций: 1. Максимальная площадь печати: 454х345 мм. Производительность: 3000-9000 отт./час. Размер и толщина печатной формы: 467х394х0,15 мм. Крепление формы: зажим планками. Размер и толщина офсетного полотна: 466х417х1,65 мм. Крепление полотна: сменные планки. Красочная система: 11:2. Система увлажнения: 4:1, раздельная. Тип самонаклада: универсальный. Подача бумаги: по широкой стороне. Механизм равнения листа: тянущего типа.

Характеристика секции перфорации и нумератора

Нумератор: прямого типа (горизонтальный) - макс. количество головок 49 (7 головок на кольце х 7 колец на оси); выпуклого типа (вертикальный) - мак. количество головок 40 (5 головок на кольце х 8 колец на оси).

Перфорирование: поперечная перфорация - мин. шаг перфорации 25 мм; вертикальная перфорация - мин. шаг перфорации 5 мм (плоский нож), мин. шаг перфорации 25 мм (дисковый нож).

Высокая ротационная печать с полимерной формы: максимальный размер полимерной формы, закрепляемой на цилиндре - 90х345 мм; максимальный размер полимерной формы, закрепляемой на сегментной подставке - 30х40 мм; красочный аппарат - 6:2.

Стандартная комплектация включает:

• механизм пропуска листа при подаче, устройство контроля подачи листов, датчик подачи сдвоенных листов;

• датчик контроля замятия или застревания бумаги на офсетном цилиндре и в приемно-выводном устройстве;

• микрометрическая система приводки в двух направлениях;

• устройство автоматического опускания и быстрого подъема приемного стола;

• датчик контроля предельной высоты стопы в приемно-выводном устройстве;

• устройство автоподачи краски на форму при включении натиска;

• сателлитная секция для впечатывания второй краски (для моделей с индексом S);

• секция перфорации и нумерирования (для моделей с индексом NP);

• светильник с лампой дневного света;

• масляный поддон;

• комплект инструментов, руководство по обслуживанию и работе, каталог запасных частей.

Выпускаемые компанией HAMADA офсетные машины подразделяются на следующие серии: TOP RUNNER, 600, VS34, RS34, DU34, Н234, Н248, Е47, Superb47, C48, C248, C52, C252, B52, A52, A252, A56, А256, А66 и А266, а также машины, выпускаемые фирмой HASHIMOTO серии – SA651 и SA652. Исключение составляет машина для печатания бесконечных формуляров R470 CS-2C, которая является модификацией машины Е47 производимой фирмой "PAN GRAPHICS INDUSTRIES Ltd." (Англия).

Индексация модели офсетной листовой машины начинается с принадлежности ее к соответствующей серии и, далее, идет двух или трехзначное цифровое и буквенные обозначения. За исключением серии 600, цифровое обозначение указывает наличие на первой позиции цифры 2 в трехзначном номере двухкрасочная машина, отсутствие ее, иначе двухзначный номер, указывает на то, что данная модель является однокрасочной машиной. Далее две цифры указывают на формат бумажного листа по стороне подачи из самонаклада в печатную секцию (длинной или короткой). Исключение составляют серии SA651 и SA652, где первые две цифры указывают на формат бумажного листа по стороне подачи из самонаклада в печатную секцию, а последняя на количество печатных аппаратов в машине (красочность). Буквенные обозначения после цифровой индексации указывают на особенность данной машины и, как правило, обозначают следующее: S – наличие сателлитной секции для печатания второй краской (кроме машин 555/665); М – использование увлажняющего аппарата раздельного типа (увлажняющий аппарат типа Моллетон); С или СХ – использование увлажняющего аппарата Крестлайн (частичная подача увлажняющего раствора через накатную систему красочного аппарата), либо интегрированного увлажняющего аппарата (подача увлажняющего раствора через накатную систему красочного аппарата увлажняющий аппарат типа Дальгрен); К – использование увлажняющего аппарата КОМРАС (беспрерывная система увлажнения); Е – самонаклад с последовательной подачей листов (универсальный); SF – самонаклад с каскадной подачей листов; NP – наличие секции перфорации и нумератора; Р – наличие переворотного устройства в многокрасочной печатной машине; L – машина оснащена набором различных вспомогательных устройств, улучшающих ее обслуживание и повышающих производительность работы на ней (класс Люкс).
