Вариант 4
1) Приведите схемы, опишите физическую сущность, назначение и область применения суперфиниширования и хонингования.
2) Задача 1
Определить основное время при продольном обтачивании напроход заготовки диаметром D (мм) до диаметра d (мм) на длине l (мм). Частота вращения шпинделя n; подача резца Sо. Обтачивание производится за один рабочий ход. Резец проходной с главным углом в плане .
Выполнить эскиз схемы обработки с указанием величины врезания и перебега.
Задача 2
Определить основное время при отрезании кольца от заготовки, имеющей форму трубы, на токарном станке резцом с пластинкой из твердого сплава. Наружный диаметр заготовки D, внутренний диаметр d. Частота вращения шпинделя n, подача резца Sо.
Выполнить эскиз схемы обработки с указанием величины врезания и перебега резца.
Задача 3
На зубофрезерном станке 53А50 нарезают червячной фрезой цилиндрическое зубчатое одновенцовое колесо с плоскими обработанными торцами с числом зубьев Z, модулем m, шириной венца b и углом наклона зубьев . Необходимо: выбрать режущий инструмент, назначить режим резания по таблицам нормативов, выполнить схему обработки.
Порядок выполнения:
- определить глубину резания;
- назначить подачу на один оборот нарезаемого зубчатого колеса;
- назначить период стойкости фрезы;
- определить скорость главного движения резания, допускаемую режущими свойствами фрезы;
- определить мощность, затрачиваемую на резание;
- определить основное время, затрачиваемое на обработку одной заготовки.
Задача 4
Составить уравнение для шпинделя по кинематической цепи главного движения. Выполнить эскиз кинематической схемы главного движения.
Вариант 5
1) Приведите схемы, опишите назначение и область применения отделочных методов обработки – притирки и полирования.
2) Задача 1
Определить основное время при продольном обтачивании напроход заготовки диаметром D (мм) до диаметра d (мм) на длине l (мм). Частота вращения шпинделя n; подача резца Sо. Обтачивание производится за один рабочий ход. Резец проходной с главным углом в плане .
Выполнить эскиз схемы обработки с указанием величины врезания и перебега.
Задача 2
Определить основное время при отрезании кольца от заготовки, имеющей форму трубы, на токарном станке резцом с пластинкой из твердого сплава. Наружный диаметр заготовки D, внутренний диаметр d. Частота вращения шпинделя n, подача резца Sо.
Выполнить эскиз схемы обработки с указанием величины врезания и перебега резца.
Задача 3
На зубофрезерном станке 53А50 нарезают червячной фрезой цилиндрическое зубчатое одновенцовое колесо с плоскими обработанными торцами с числом зубьев Z, модулем m, шириной венца b и углом наклона зубьев . Необходимо: выбрать режущий инструмент, назначить режим резания по таблицам нормативов, выполнить схему обработки.
Порядок выполнения:
- определить глубину резания;
- назначить подачу на один оборот нарезаемого зубчатого колеса;
- назначить период стойкости фрезы;
- определить скорость главного движения резания, допускаемую режущими свойствами фрезы;
- определить мощность, затрачиваемую на резание;
- определить основное время, затрачиваемое на обработку одной заготовки.
Задача 4
Составить уравнение для шпинделя по кинематической цепи главного движения. Выполнить эскиз кинематической схемы главного движения.
Вариант 6
1) В чем заключаются особенности конструкции и применения расточных станков?
2) Задача 1
Определить основное время при продольном обтачивании напроход заготовки диаметром D (мм) до диаметра d (мм) на длине l (мм). Частота вращения шпинделя n; подача резца Sо. Обтачивание производится за один рабочий ход. Резец проходной с главным углом в плане .
Выполнить эскиз схемы обработки с указанием величины врезания и перебега.
Задача 2
Определить основное время при отрезании кольца от заготовки, имеющей форму трубы, на токарном станке резцом с пластинкой из твердого сплава. Наружный диаметр заготовки D, внутренний диаметр d. Частота вращения шпинделя n, подача резца Sо.
Выполнить эскиз схемы обработки с указанием величины врезания и перебега резца.
Задача 3
На зубофрезерном станке 53А50 нарезают червячной фрезой цилиндрическое зубчатое одновенцовое колесо с плоскими обработанными торцами с числом зубьев Z, модулем m, шириной венца b и углом наклона зубьев . Необходимо: выбрать режущий инструмент, назначить режим резания по таблицам нормативов, выполнить схему обработки.
Порядок выполнения:
- определить глубину резания;
- назначить подачу на один оборот нарезаемого зубчатого колеса;
- назначить период стойкости фрезы;
- определить скорость главного движения резания, допускаемую режущими свойствами фрезы;
- определить мощность, затрачиваемую на резание;
- определить основное время, затрачиваемое на обработку одной заготовки.
Задача 4
Составить уравнение для шпинделя по кинематической цепи главного движения. Выполнить эскиз кинематической схемы главного движения.
Вариант 7

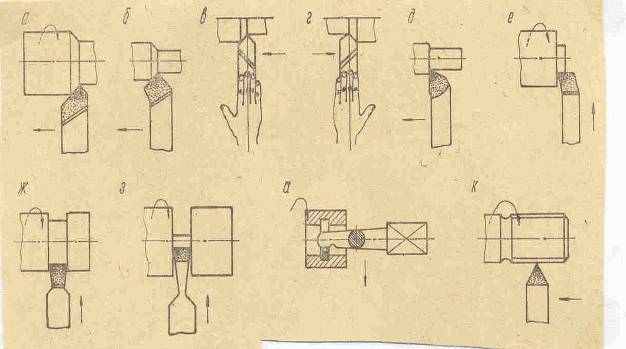

1) Перечертите рисунок 1. На каждом резце напишите его вид, форму головки, расположение режущей кромки (левые или правые резцы).
Рисунок 1
2) Задача 1
Определить основное время при продольном обтачивании напроход заготовки диаметром D (мм) до диаметра d (мм) на длине l (мм). Частота вращения шпинделя n; подача резца Sо. Обтачивание производится за один рабочий ход. Резец проходной с главным углом в плане .
Выполнить эскиз схемы обработки с указанием величины врезания и перебега.
Задача 2
Определить основное время при отрезании кольца от заготовки, имеющей форму трубы, на токарном станке резцом с пластинкой из твердого сплава. Наружный диаметр заготовки D, внутренний диаметр d. Частота вращения шпинделя n, подача резца Sо.
Выполнить эскиз схемы обработки с указанием величины врезания и перебега резца.
Задача 3
На зубофрезерном станке 53А50 нарезают червячной фрезой цилиндрическое зубчатое одновенцовое колесо с плоскими обработанными торцами с числом зубьев Z, модулем m, шириной венца b и углом наклона зубьев . Необходимо: выбрать режущий инструмент, назначить режим резания по таблицам нормативов, выполнить схему обработки.
Порядок выполнения:
- определить глубину резания;
- назначить подачу на один оборот нарезаемого зубчатого колеса;
- назначить период стойкости фрезы;
- определить скорость главного движения резания, допускаемую режущими свойствами фрезы;
- определить мощность, затрачиваемую на резание;
- определить основное время, затрачиваемое на обработку одной заготовки.
Задача 4
Составить уравнение для шпинделя по кинематической цепи главного движения. Выполнить эскиз кинематической схемы главного движения.
Вариант 8
1) Укажите основные типы сверлильных станков и особенности их устройства и применения.
2) Задача 1
Определить основное время при продольном обтачивании напроход заготовки диаметром D (мм) до диаметра d (мм) на длине l (мм). Частота вращения шпинделя n; подача резца Sо. Обтачивание производится за один рабочий ход. Резец проходной с главным углом в плане .
Выполнить эскиз схемы обработки с указанием величины врезания и перебега.
Задача 2
Определить основное время при отрезании кольца от заготовки, имеющей форму трубы, на токарном станке резцом с пластинкой из твердого сплава. Наружный диаметр заготовки D, внутренний диаметр d. Частота вращения шпинделя n, подача резца Sо.
Выполнить эскиз схемы обработки с указанием величины врезания и перебега резца.
Задача 3
На зубофрезерном станке 53А50 нарезают червячной фрезой цилиндрическое зубчатое одновенцовое колесо с плоскими обработанными торцами с числом зубьев Z, модулем m, шириной венца b и углом наклона зубьев . Необходимо: выбрать режущий инструмент, назначить режим резания по таблицам нормативов, выполнить схему обработки.
Порядок выполнения:
- определить глубину резания;
- назначить подачу на один оборот нарезаемого зубчатого колеса;
- назначить период стойкости фрезы;
- определить скорость главного движения резания, допускаемую режущими свойствами фрезы;
- определить мощность, затрачиваемую на резание;
- определить основное время, затрачиваемое на обработку одной заготовки.
Задача 4
Составить уравнение для шпинделя по кинематической цепи главного движения. Выполнить эскиз кинематической схемы главного движения.
Вариант 9
1) Перечислите работы, выполняемые на фрезерных станках по схеме:
| Вид работ | Инструменты и способ выполнения | |
| на горизонтально-фрезерном станке | на вертикально-фрезерном станке | |
| Фрезерование горизонтальных плоскостей | | |
| Фрезерование вертикальных плоскостей | | |
| Фрезерование наклонных плоскостей | | |
| Фрезерование пазов и канавок | | |
| Фрезерование фасонных поверхностей | | |
| Обработка цилиндрических зубчатых колес | | |
2) Задача 1
Определить основное время при продольном обтачивании напроход заготовки диаметром D (мм) до диаметра d (мм) на длине l (мм). Частота вращения шпинделя n; подача резца Sо. Обтачивание производится за один рабочий ход. Резец проходной с главным углом в плане .
Выполнить эскиз схемы обработки с указанием величины врезания и перебега.
Задача 2
Определить основное время при отрезании кольца от заготовки, имеющей форму трубы, на токарном станке резцом с пластинкой из твердого сплава. Наружный диаметр заготовки D, внутренний диаметр d. Частота вращения шпинделя n, подача резца Sо.
Выполнить эскиз схемы обработки с указанием величины врезания и перебега резца.
Задача 3
На зубофрезерном станке 53А50 нарезают червячной фрезой цилиндрическое зубчатое одновенцовое колесо с плоскими обработанными торцами с числом зубьев Z, модулем m, шириной венца b и углом наклона зубьев . Необходимо: выбрать режущий инструмент, назначить режим резания по таблицам нормативов, выполнить схему обработки.
Порядок выполнения:
- определить глубину резания;
- назначить подачу на один оборот нарезаемого зубчатого колеса;
- назначить период стойкости фрезы;
- определить скорость главного движения резания, допускаемую режущими свойствами фрезы;
- определить мощность, затрачиваемую на резание;
- определить основное время, затрачиваемое на обработку одной заготовки.
Задача 4
Составить уравнение для шпинделя по кинематической цепи главного движения. Выполнить эскиз кинематической схемы главного движения.
Вариант 10
1) Опишите процесс шлифования цилиндрической стальной закаленной детали на круглошлифовальном станке. Подберите профиль шлифовального круга, его зернистость, связку, твердость. Укажите все основные и вспомогательные движения необходимые для выполнения работы.
2) Задача 1
Определить основное время при продольном обтачивании напроход заготовки диаметром D (мм) до диаметра d (мм) на длине l (мм). Частота вращения шпинделя n; подача резца Sо. Обтачивание производится за один рабочий ход. Резец проходной с главным углом в плане .
Выполнить эскиз схемы обработки с указанием величины врезания и перебега.
Задача 2
Определить основное время при отрезании кольца от заготовки, имеющей форму трубы, на токарном станке резцом с пластинкой из твердого сплава. Наружный диаметр заготовки D, внутренний диаметр d. Частота вращения шпинделя n, подача резца Sо.
Выполнить эскиз схемы обработки с указанием величины врезания и перебега резца.
Задача 3
На зубофрезерном станке 53А50 нарезают червячной фрезой цилиндрическое зубчатое одновенцовое колесо с плоскими обработанными торцами с числом зубьев Z, модулем m, шириной венца b и углом наклона зубьев . Необходимо: выбрать режущий инструмент, назначить режим резания по таблицам нормативов, выполнить схему обработки.
Порядок выполнения:
- определить глубину резания;
- назначить подачу на один оборот нарезаемого зубчатого колеса;
- назначить период стойкости фрезы;
- определить скорость главного движения резания, допускаемую режущими свойствами фрезы;
- определить мощность, затрачиваемую на резание;
- определить основное время, затрачиваемое на обработку одной заготовки.
Задача 4
Составить уравнение для шпинделя по кинематической цепи главного движения. Выполнить эскиз кинематической схемы главного движения.
Приложение
Данные к задаче 1
| № вар | D | d | l | n, мин-1 | S мм/об | 0 | № вар | D | d | l | n, мин-1 | S мм/об | 0 |
| мм | мм | ||||||||||||
| 1 | 54 | 50 | 200 | 1000 | 0,32 | 45 | 6 | 43 | 40 | 55 | 1600 | 0,26 | 45 |
| 2 | 118 | 110 | 350 | 315 | 0,52 | 60 | 7 | 64 | 60 | 80 | 1000 | 0,34 | 90 |
| 3 | 80 | 75 | 130 | 800 | 0,43 | 90 | 8 | 37 | 35 | 45 | 2000 | 0,17 | 45 |
| 4 | 72 | 71 | 60 | 1250 | 0,21 | 30 | 9 | 158 | 150 | 480 | 250 | 0,61 | 60 |
| 5 | 90 | 82 | 150 | 630 | 0,57 | 60 | 10 | 142 | 140 | 75 | 500 | 0,28 | 30 |
Данные к задаче 2
| № вар | D | d | n, мин-1 | S мм/об | № вар | D | d | n, мин-1 | S мм/об |
| мм | мм | ||||||||
| 1 | 90 | 60 | 315 | 0,15 | 6 | 80 | 65 | 400 | 0,14 |
| 2 | 120 | 100 | 200 | 0,17 | 7 | 65 | 50 | 500 | 0,12 |
| 3 | 75 | 50 | 400 | 0,13 | 8 | 50 | 40 | 630 | 0,10 |
| 4 | 60 | 50 | 500 | 0,12 | 9 | 70 | 50 | 400 | 0,13 |
| 5 | 150 | 120 | 160 | 0,18 | 10 | 85 | 70 | 315 | 0,14 |
