ТАХЕОМЕТРЫ TOPCON: ИЗМЕРЕНИЯ С ТОЧНОСТЬЮ ДО МИЛЛИМЕТРА
Японская корпорация TOPCON — всемирно известный производитель оптико-электронного оборудования. Ее отличительной чертой на протяжении многих лет являются уникальные новшества, внедряемые компанией, которые, спустя некоторое время, становятся стандартом высококачественного геодезического оборудования во всем мире.
В настоящее время такое новшество — сверхдальний (до 1200 метров) безотражательный режим работы дальномера тахеометров серии LN. Данные приборы на сегодняшний день не имеют аналогов в мире.
Современный тахеометр — это оптико-электронный прибор, совмещающий в себе функции теодолита, нивелира и дальномера с микропроцессорным управлением измерениями и сохранением обработки результатов. В современном тахеометре интегрированы последние достижения точной оптики, точной механики, электронно-вычислительной техники, программирования и конструирования, соответствующего по условиям применения почти военным требованиям.
Тахеометры общего назначения обеспечивают измерение углов с погрешностями от 2 до 9 с; снабжены стандартным ПО и памятью на 8 тысяч измерений; предназначены для применения в условиях традиционного топографо-геодезического производства.
Инженерные тахеометры обеспечивают измерение углов с погрешностями от 1 до 5 с; они снабжены операционной системой Window (GTS-720,GPT-7000) и MS DOS (GTS-820, GPT-8000), развитым ПО и расширяемой памятью, что позволяет производить неограниченное количество измерений; допускают применение индивидуального расширенного ПО и применимы как в топографо-геодезическом производстве, так и в специальных инженерно-геодезических изысканиях.
Тахеометры TOPCON, помимо авто-тестирования при каждом включении, имеют средства пользовательской поверки и юстировки в условиях топографо-геодезического производства, что улучшает их потребительские свойства. В зависимости от модели, они позволяют измерять дальность с одной призмой до 3 тысяч метров с погрешностями от 2 до 5 мм +2 ррт. Тахеометры серии GPT-3000 и GPT-7000 позволяют выполнять измерения расстояний до 250 метров без призмы и до 7 тысяч метров по одной призме. Приборы русифицированы и снабжены руководством пользователя, имеют высокую степень защиты от внешних воздействий (по международным стандартам IEC 529 «Полная защищенность от твердых частиц и направленных струй воды»). Они снабжены двухосевыми компенсаторами с диапазоном в 3 угловые минуты и погрешностью в 1 угловую секунду; обеспечивают быстродействие от 1,2 до 0,3 секунды на одно измерение, учет поправок на изменение температуры, давления, кривизну земной поверхности, рефракцию, редукцию результатов измерений на плоскость.
В тахеометрах серии GPT-3000, GPT-7000 для измерения дальности без отражателей используются импульсные лазеры повышенной мощности, которые позволяют производить измерения дальности с миллиметровой точностью на расстояниях до 250 метров. В этом режиме для измерения доступны «недоступные» цели или условия, сопряженные с опасностью для оператора или общей опасностью. Возможны «прицеливание» на углы зданий и измерения через проволочные ограждения. Для измерений по одной призме используются лазеры красного свечения, хорошо различимые на больших расстояниях. При этом гарантированная дальность измерений увеличивается до 3 тысяч метров. Для целеуказания объектов предусмотрена специальная модуляция лазерного луча, которая позволяет реечнику быстрее ориентироваться при измерениях. Переключение режимов осуществляется в любой момент простым нажатием кнопки. Тахеометры GPT-3000, GPT-7000 снабжены мощным русифицированным ПО, с помощью которого можно производить: съемку, вынос в натуру, обратную засечку, измерение высоты недоступной точки и так далее. Форматы измерений читаются и обрабатываются программными пакетами PYTHAGORAS и CREDO.
В марте 2005 года TOPCON представила безотражательный электронный тахеометр GPT-3005LN серии GPT-3000LN. Его особенность — возможность выполнять измерения расстояний до 1200 метров без отражателя. Заявленная производителем дальность измерения расстояний предполагает, что измерения выполняются на поверхность Kodak Gray Card с коэффициентом отражения 90 % при температуре плюс 20 °С и видимости до 20 км. На практике дальность зависит от цвета, формы и размера объекта, до которого измеряется расстояние. Также в паспорте электронного тахеометра гарантируется измерение расстояния без призмы на любую поверхность в радиусе 300 метров с заданной точностью при условии, что размер цели будет незначительно отличаться от величины пятна лазера на конкретном расстоянии. Измерение расстояний без отражателя необходимо для того, чтобы осуществлять измерения до мест, где невозможно использование отражателя.

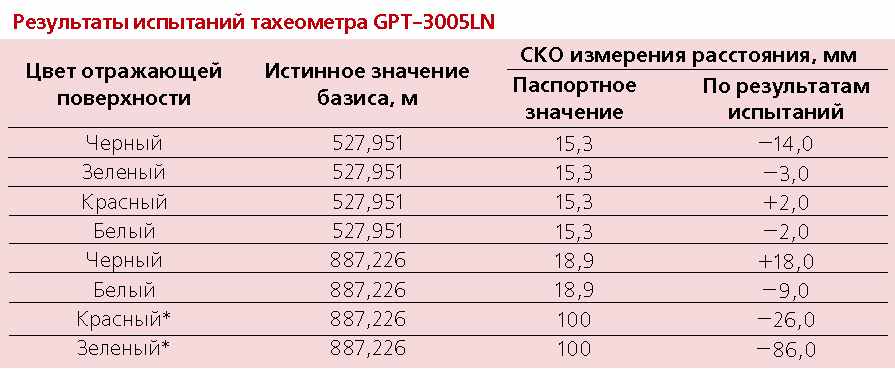

Увеличенная дальность измерения расстояний позволяет сократить время работы, затрачиваемое на перестановку и центрирование прибора. Прибор серии GPT-3000LN при измерении расстояний работает в трех режимах: стандартный режим (с использованием призмы), режим измерений без отражателя до 250 метров и режим измерений без отражателя свыше 250 метров (Long Range). Заявленная средняя квадратическая ошибка (СКО) измерения расстояний для безотражательного режима при дальности измерения более 250 м составляет 10 мм + 10 ррт, то есть при длине линии в 1200 метров СКО измерения расстояний не должна превышать 2,2 см. Результаты испытаний показали, что СКО измерения расстояний зависит от коэффициента отражения поверхности, до которой измеряется расстояние, но не превышает заявленную производителем точность. Максимальное расстояние, которое удалось измерить прибором в безотражательном режиме, — 1208,183 метров.
Безотражательные тахеометры являются идеальным инструментом для измерения точек, размещение отражателя на которых невозможно или связано с риском для исполнителя.
Способность измерения сверхдальних расстояний без призм дает возможность работать на безопасном удалении от объектов, приближение к которым влечет угрозу для исполнителя.
