Телевидение
1880г - Перский - видеотелеграф, оптический телеграф
За 20 лет до возникновения радил были сделаны все открытия для телевидения.
1)1817г - Берцелиус - открытие селена. Сумел снять заряд и преобразовать его в зрительную информацию
2)1839г - Бекнерен(ИЗВИНИТЕ???)/Беккерель - свет в электрический ток
3) 1858г Гейслер. Гейслеровские трубки.
Бутылка, трубка, вольфрам, нить. Используя безынерционность, создал устройство, позволяющее увидеть сигнал, то есть создал телепроектор.
4)1873г - Мэй, Смит. Внутренний фотоэффект - работали с фотопроводимостью селена
1875 - Джим Керри (только не комик из фильмов).
Экран состоит из ячеек, обладающих определенными св-вами.
1) Генетическое положение
2)Определенная яркость
3)Определенная цветность.
На черно-белом экране зажигаются лампочки. Зажигали все лампочки и видели, что они загораются с определенной интенсивностью. Решили разбить изображение на ячейки. От каждой ячейки протянуть провод - мы бы каждый сигнал воспринимали отдельно, а изображение на экране мы бы воспринимали на 100%.
Кино на фото и кино пленке идет со скоростью 24 кадра в секунду. Достаточно 12, но обтюратор (шторка) крутится, кадр сменяет кадр, происходила бы 100% смена информации, а это технически невозможно.
Итак, изображение разбито на ячейки.
1878 - 1880 Португалец ди Пайва, француз Сенлек, русский Бахметьев
Теория поэлементности передачи изображения.
Св-во глаза - инертность. Мы не видим 100% изображения на экране. Лучик бежит и чертит 675 линий (не видим как раст), происходит перевод в изображение. Экран уже не светится, а мы видим, будто бы все еще светится. Таким образом передача происходит поэлементно, а мы видим целиком. Таким образом удалось снизить широту сигнала. Не нужно стало прикреплять миллион проводков (по одному на каждую точку)
1884 - диск Пауля Нипкова.
Мы видим свет. Из светового нужно сделать оптическое изображение, а из оптического изображения - электросигнал. Сделали так, чтобы селен был на передающей трубке - иноскопе. Можно передать изображение по каналу связи - по радиоволне
Антенна поймала электрический сигнал, передала на телевизор, который снова преобразовал электричество в свет.
Если снимать через решетку, то мы возвращаемся к схеме Керри (Экран, разбитый на ячейки). Нет движения.
Отверстия на диске по спирали Архимеда. Изображение проходит через дырочки. По этой схеме поэлементная передача сигнала.
1925 - Берд (Англия) 1-ый передал изображение, Дженкинс (США), Термен (Россия)
В 1-ых телевизорах были именно эти диски, поэтому некоторые бабушки до сих пор стучат по телевизорам, думая, что там диск этот до сих пор стоит и, если постучать, изображение станет лучше.
Происходит уменьшение ячейки. (Телевизионной растровой точки).
6 строк, потом 8, 16...
375 на западном оборудовании.
1907 - Розинг (Россия). Гениальный человек. Посчитал, и справедливо, что, если точка станет слишком маленькой, с нее физически невозможно будет снять заряд.
Разработки телевидения.
Изобретение электронной разверстки луча (То, что применяется сегодня)
Медный купорос налили в ванну, штырь присоединили к ксилографу (трубке). Если трубку двигать в купоросе, луч появляется.
11 мая 1911 г - демонстрация.
Снял 4 полосы и в соседнем помещении люди увидели изображение.
Но диск Нипкова был проще, работать с электронной разверсткой боялись.
Дальнейшая судьба Розинга плачевна - во время революции его объявили врагом народа, и где могила этого выдающегося человека никто не знает.
Ученик Розинга Зворыкин уехал в Америку работать - делать трубки - и, к счастью для себя и цивилизации, не вернулся.
В Америке 3-мя «отцами телевидения» считают Зворыкина, Сарпова и Пейли.
У нас «отец телевидения» - Шмаков.
Сарпов приглашает в свою лабораторию Зворыкина. Подсчитали, что для дела им нужно 100 000 долларов. На деле им их работа обошлась в 50 – 60 мил-онов долларов. Если бы они могли предположить, что будет так дорого, даже не начинали бы.
Зворыкин изобретает иконоскоп - устройство для передающей камеры, позволяющее снять заряд селена для передачи.
кинескоп - принимающее устройство.
Пустое стеклянное ведро без воздуха с намотанными катушками. Электричество тянет заряд. На покрытии из эленофора при сигнале точка светится - это светится электронный лучик.
1888 - А. Г. Столетов открывает внешний фотоэффект. Он думал, как оторвать электрон, чтобы передать на экран.
Электронная пушка отрывает.
Зворыкин стал миллионером
Пейли - руководитель телекомпании. много сделал для системы коммуникации Америки, кабельного эфирного телевидения.
Термен - резидент в Америке. 1917г - миллионер, собирает сведения. Вернулся в Россию - умер в нищете.
1931 - Шмаков - 1-ый осуществил телевидение в России
1934 - 35 г - оптико-механическая разверстка в России. 180строк в России/375 строк на западе
1948 - Катаев, Новаловский 675 строк
1965г - стандарт Сикам
Лекция № 4
Secam 1961 Г. де Франс 625/25-50
NTS’C 1953 525/30-60
Pal В. Брух 1967 625/ 25-50
Адамян Дж. Берд. Толмарк
ТЖК:
1) автономный
2) совместный
камера
видеомагнитофон
микрофон
освещение
ВНУ
ПТС:
телекамера (33)
аппарат преобразования сигнала
ВМ (>10)
режиссерский пульт
звукозаписывающий пульт
ВНУ
электрич
1)режис
2)звукореж
3)инженер
ПРТС
1)канал (1-3)
2)ВМ
3)генер
4)ВНУ
5)Антенна
__________________
Международные телевизионные стандарты.
Почти вся планета покрыта вещанием, но наши кассеты не во всех видеомагнитофонах дают картинку.
как рождалось ТВ, и когда стало необходимо стандартизировать.
1884 диск Нипкова
Берт - 1-ая передача
1-ая камера Берта и Германа
Телекамера с диском Нипкова - передающая трубка (В кинокамере этого нет)
, формирует электронный сигнал, через внешний фотоэффект отбрасывание - транслирование. Телекамера - минипаровоз, она неподвижна, в ней диск с 30-ью отверстиями. Поэтому 30-тистрочный стандарт Шмакова.
Нужен был немыслимый свет, чтобы просветить 1 мм2 дырочки на диске. Нужно было много света, чтобы преобразовать в электрическую энергию.
Диктор, ведущий должен был сидеть неподвижно, отклоняться от позы можно было только на 20-30 см, иначе он выпадал из кадра.
Но это физически почти невозможно, диктор все равно бы выпадал, поэтому камеру направляли не на него, а в зеркало. Оператор зеркалом ловил изображение, чтобы направить в камеру.
Цветное ТВ:
1-ый идеолог - Мордвинов (Из Баку, лаборатория в Германии)
До изобретения сигнала была 3-ехсигнальная передача
1926г Адаман - аппарат, передающий цветное изображение.
Берд (Англия) на полгода позже
Голдмарк - Америка
На диске каждую дырочку заменить тремя, покрытыми фильтрами R,G,B.
Пучок света проходил и получалось красновато-черно-белое ТВ
Цветная телекамера требовала цветного телевизора.
В Америке 1-ая CDS фирма выпустила цветные телевизоры
В России телевизоров не было, их делали сами. Было их в стране около 3000 штук. Промышленность выпускала диск Нипкова (картонку)
1-ый сигнал - передача звука- осуществлялась через радио по длинным и средним волнам
2-ой сигнал был изображением (телесигнал) тоже через радио по длинным и средним волнам.
Как делали телевизор.
За диском ставили неоновую лампу. Рядом радиоприемник. Спереди - самодельный экран с 2-мя характеристиками
1) Геометрическая точка
2) Ее яркость
Неоновая лампа вспыхивала то ярче, то слабее. Лампа светилась в зависимости от того, какой сигнал приходил. Диск крутился. Экраны были размерами 3х4, 6х9 см
Экран был развернут не на зрителя, а в другую сторону - изображение отражалось и увеличивалось на фольге
Потом экран перевернули лицом к зрителю, поставили линзу-банку, в экран наливали воду.
Малострочное ТВ. Нужна электоронная разверстка луча.
Одни телевизоры 441 строка, другие - 30 строк.
Появляется цвет
1-ые - американцы. После войны некуда девать деньги
National Television System Compani (NTSC 1953 525/30-60)
Как цветные программы передать по Ч/Б телевизорам?
CDS бросает исследования, мы подхватываем.
CDS и RCS - стандарт 525 строк 30 кадров в секунду/ 60 полей
2 полукадра = 1 кадр = 1 поле То есть полей в два раза больше.
Хорошая передача оттенка цвета
нас - 625
Франц - 839 - лучшее
Англия - 405
Франция и Англия не выдержали появления цвета, лопнули.
Французы взяли русских в партнеры. Сарнов (Принял сигнал SOS с «Титаника») стал во главе RCA. Лично отправлял аппаратуру в СССР.
Вопрос остается - Как цветные программы передать по Ч/Б телевизорам?
Цветовую разницу удалось ввести между сигналами RGB
Secam 1961 Г. де Франс 625/25-50
Система последовательной передачи цветов
Вернулись к системе Адемана. Первая строка с цветом уже исчезла, а наш глаз еще помнит, когда появляется вторая.
Плохо передает оттенки
При изображении парада мелкие цветы не видны, почти как ч/б изображение
NTSC - в Америке. я понцы хотят свой стандарт. В 60-ом году вступили в NTSC со своими разработками, вытеснили ам-цев более дешевыми ценами.
раньше все страны платили Америке за пользование.
PAL В. Брух 1967 625/ 25-50
Лучшая из 2-ух систем
Сочетание хорошей цветности NTSC и помехоустойчивости Secam
Информация цветности менее важна, чем информация яркости.
ТВ –онная техника для внестудийных и репортажных передач
Вывести камару на улицу было сперва невозможно - не хватало света.
Потом мы перешли на Эл. разверстку луча.
57-ой год - 1-ые внестудийные передачи
1-ая ПТС - из Америки (Сарнов)
Автобус к оборудованию прикреплен не был, использовали чешские шасси. Если машина не работала, нельзя было вести программу
Сегодня на немецких шасси, можно даже с вершины Эвереста делать репортаж.
Можно работать «от стенки» - использовать розетку как источник электричества. Или включить генератор, можно отапливать, если съемки в поле.
Время развертки - ПТС - 4 часа
Нужно выровнять температуру в 3-ех отсеках
1)режиссерский
2)звукорежиссерский
3)инженерный
ПТС:
телекамера (33)
аппаратра преобразования сигнала
режиссерский пульт
звукорежиссерский пульт
мониторы
кабель в катушках 400 метров
около 10 видеомагнитофонов. Можно сделать линейный монтаж
электрогенератор - автономная система питания
Видео Контрольное Устройство - монитор, на котором выравнивают по цвету изображение
Грамотный персонал может на месте подготовить программу к эфиру.
Передвижная Репортажная Телевизионная Станция
маленькая останкинская башня на колесах.
Можно быстро подъехать на место съемок, снять, смонтировать и отправить материал в эфир. Нужно для прямых репортажей. Можно перекинуть материал на Останкинскую башню. Есть антенна. На ПТС нет
Сигнал на УКВ в зоне прямой видимости
Сегодня - спутниковые Антенны. Нужен кусок открытого неба, через этот кусок материал летит на спутник, потом в эфир.
электронгенератор
телекамера 3-5, не 30
микроавтобус
видеомагнитофоны
видеоконтрольное устройство (ВКУ)
антенна
Иногда за ПТС едет ПРТС, чтобы принять с ПТС сигнал и перекинуть в эфир
Телевизионный Журналистский Комплект (можно возить в собственной машине):
съемки не на кинопленку, а на магнитную ленту.
1) автономный - с кассетой в редакцию
2) совместный - на ПРТС - в эфиир
камера (видео или теле)
на камере сверху микрофон, измеряющий диаграмму направленности. При приближении фокус увеличивается, микрофон из всенаправленного становится кардиойным.
видеомагнитофон
автономная система освещения
комплект микрофонов
освещение- лампа 5000 градусов С
ВКУ
Лекция № 5
Обобщенная структурная схема ТВ.
Передающая система
Свет - сигнал - телевизионная камера, преобразующая свет в оптическое изображение с помощью передающей трубки (иконоскопа) - электрический сигнал - усиливающее устройство, сигнал готов для передачи. Его подготовило устройство разверстки луча (Вспомнить Розина) - эфирное, спутниковое, кабельное ТВ + Интернет - ТВ (Его недостаток - недостаточная пропускная способность)
Принимающая система
Усиливающее устройство - телевизор - преобразование сигнал-свет через развертку луча - глаз
Структурная схема телецентра.
От формирования до транслирования сигнала.
Формируют не все, только крупные.
Аппаратно Студийный Комплекс состоит из Аппаратно Студийного Блока (Он состоит из студий, Режиссерских Аппаратных и Технических аппаратных) и Аппаратно Программного Блока (с центральной аппаратной, из которой сигнал идет на башню)
Про Реж-кие и тех-кие аппаратные - см. лекции по радио
Начинка студий - мониторы, микрофоны, камеры и т. д.
В небе спутники
На башне есть эфирная антенна (выпускает в эфир), тарелки (прием сигнала со спутника, фокусировка сигнала) и радиолинейная антенна (сигнал в зоне прямой видимости - 200 км по Москве, обходить препятствия не может). Сигнал ловится ретранслятором, который усиливает сигнал и отправляет его дальше по стране.
+ внестудийные съемки (см. лекцию № 4)
В аппаратной все пульты - Микшерный, звукорежиссера
Звукорежиссер контролирует выходной сигнал, у него громкоговорящее устройство для связи с оператором, ассистентом, ведущим.
ВКУ столько же, сколько камер, выстраивается телевизионная картинка.
Техническая аппаратная - все устройства синхронизации
усилительно-контрольное оборудование (измерительное)
стойки коммутации сигналов (переключение камеры с канала на канал, это делается автоматически, но все равно кто-то должен следить)
система обработки сигналов (по цвету)
КиноПроекционная Аппаратная
Видео-Магнитофонная Аппаратная
1) Кинопленка - 100% изображение

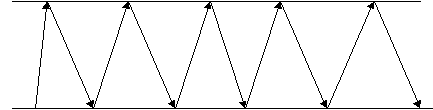

ТВ чертит через строчку
Силограф показывает не сигнал, а прохождение сигнала, его силу
Кино и видеопленка
Кино - каждый кадр 24х36, 35мм пленка
Формат ГОСТа 1 секунда = 24 кадра
Видеопленка Поульсона - м агнитный способ записи.
Кинопленка - каждый кадр виден
видеопленка - ферромагнитный слой как струна. на нем нет картинки. Электрический сигнал в виде магнитных полей.
Преимущества ТЖК
Кинокамера или видеокамера?
Кино - выше кач-во изображения, так как большая разрешающая способность, красивей картинка
Если мы перейдем к телевидению высокой четкости с разрешающей способностью большей в 2 раза, кинопленка переведется, а ТВ-нная пленка нет
Уменьшить разреш-ие можно, а увеличить - нет.
Кинорепортажная техника - нельзя делать оперативно - нужна химико-фотографическая обработка - закреплять, проявлять, сделать линейный монтаж.
ТВ - намагнитилась, сразу на линейный монтаж. Оперативность, легче монтировать.
Устройство синхронизации луча
2 разверстки синхронно и симфазно
видео-магнитная аппаратная
стационарные аналоговые микрофоны
устройства с наклонно-строчной записью.
Центральная аппаратная
Программа - это совокупность передач, заставок, рекламы и т.д.
АСБ формирует только передачу или часть передачи
В Центральной Аппаратной - формируются позывные, сигнал времени. Передать через часовой пояс по системе орбит.
Конец формирования сигнала, выпуск с позывными. выпуск с определенной силой учетом атмосферы, погоды.
Винер:
Человек от человека отличается способностью мозга перерабатывать информацию.
Еще раз Обобщенная структурная схема ТВ.
Если раньше для круглых гуманитариев, то теперь уже для полных... девочек.
Стоит, например, Парфенов перед камерой. Свет от него отразился, стал оптическим изображением, сфокусированным. Свет попал на трубку, где находятся катод и мишень, позволяющая снять сигнал с помощью эффекта Столетова - оторвать электрон.
Усилительное устройство позволяет дать сигналу разверстку луча. передача по каналу связи. Электрон теряет силу (его ослабляют капли дождя, другие электроны) Это как на даче - чем длиннее шланг, тем меньше напор струи, когда поливаешь.
А из космоса - это не вода по шлангу, кроме того, где спутнику взять электричество.
Через сеть батарей электронапряжение как на 1 лампочке - 100 ватт
с высоты 36 000 км
Сигнал нужно усилить в 100 мил-нов раз
Усиленное отправить на телевизор
Телевизор поймал через антенну (эфирную на крыше, спутниковую НТВ+)
Теперь нужно преобразовать полученное. Луч бьется о монитор - загораются точки. Появляется оптическое изображение. Мы видим Парфенова.
Лекция № 6
Джански 1932г
грозовые разряды
дальние грозы
космические шумы
А. Кларк 1945
1965 - (239 пр) - молния
1967 - Орбита 20ст
12м//25 м/с +/- 50 градусов С
«Марс»
передвижной ретранс
1966г - «Луна - 9»
Шумы Джонса
Шум дождя
1)Низкая - 20 Вт - >1м кв.
2)Средняя - 45 вт - 0,6 м кв.
3)Высок - 100 вт - 0,3 - 0, 45 м кв.
«Иридиум» - 66 спутников
Гелерезин - 288
Каналы связи телевизионных программ.
1)Эфирное ТВ - самое распространенное - огромная страна - нужна система ретранслятора - только прямая видимость Частотное вещание , диапазон УКВ
2)Спутниковое
3)Кабельное
Джански 1932г - обнаружил космические шумы
№ типа шумов:
грозовые разряды
дальние грозы
космические шумы
А. Кларк 1945
1965 - (239 пр) - молния
1967 - Орбита 20ст
12м//25 м/с +/- 50 градусов С
«Марс»
передвижной ретранс
1966г - «Луна - 9»
Шумы Джонса
Шум дождя
1)Низкая - 20 Вт - >1м кв.
2)Средняя - 45 вт - 0,6 м кв.
3)Высок - 100 вт - 0,3 - 0, 45 м кв.
«Иридиум» - 66 спутников
Гелерезин - 288
______________________
Каналы телевизионных программ
1)эфирное
самое распространенное. система ретрансляторов - устройств, подхватывающих и усиливающих сигнал для дальнейшей передачи.
2)спутниковое
параболическая антенна с узконаправленным лучом на небо.
1-ым обнаружил космические шумы Карл Джанский 1932г
3 типа шумов
1)Разряд гроз
2)Дальние грозы
3)Отражение космических тел - космических шумов
Артур Кларк 1945г
Гитлер прежде запускал ракеты ФАО2 в плотные слои атмосферы со взрывчаткой до 2 тонн - это можно использовать в мирных целях - пускать на объект-ракету излучение и осуществлять трансляцию на большие территории.
Высчитан пояс Кларка(им самим) = геостационарная орбита. Высчитал, что на высоте 35803 км точка, куда можно подвесить спутник под углом 120 градусов
для окружности (360 градусов) достаточно подвесить 3 спутника.
Радио и ТВ вещают на УКВ
Сигнал сфокусирован в антенне и вниз направляет расширенный пучок
Шумы Джонсона - во всех аппаратурах
Не научились побеждать шум дождя - сигнал исчезает
Проходя в пространстве, электрон ослабевает.
3 категории мощности спутника:
1)Низкая - 20 ватт антенна > 1м кв. (Площадь тарелки)
2)Средняя - 45 ватт - НТВ+ - 90, 60 см
3)Высокая - 100 30-45 см
Проблема естественного перелива
Сигнал для нашей страны, если волна переходит в другую страну, для той страны - помехи
23 апреля - 1-ый советский спутник «Молния». Эллиптическая орбита, подвижен. Сигнал на 36 000 км
1967 - вступили в строй 1-ые 20 станций системы «Орбита», раскиданные по берегам океана, похожие на огромные бетонные коробки, на которых сверху расположены следящие антенны 12 м в диаметре.
Вещание при условиях от -50 до +50 градусов, при скорости ветра 25 м/сек, при шторме, скорости ветра до 25 м/сек. Страна покрыта ими кроме нескольких малонаселенных мест, где невыгодно экономически.
Система «Марс» - нет аналогов в мире - вещание из любой точки земного шара.
3 маленьких корабля с антеннами «Комаров», «Гагарин», Комаров» (боялся штормов, 1-ые 2 - нет)
Плавали по пространствам, ловили сигналы. На Западе этих кораблей боялись, думали, что они шпионские.
Маленькие кораблики принимали со спутника сигналы, усиливали в 100 миллионов раз и передавали на другой спутник.
параболические антенны
Офсетные (пучок электронов сфокусирован так, что центр смещен)
Сегодня не следящие, а закрепленные жестко антенны.
Или висят возле антенны, а потом на его место прилетает другой.
Не в геостационарных, а в низколетных спутниках.
«Иридиум» 66 спутников. Над нами большое количество спутников, летающих друг за другом.
В будущем они будут летать низко и с маленькими сигналами.
Лучший вариант - это когда, например, висят 5 спутников и все свой луч направляют в одну точку - это обеспечивает устойчивый сигнал
3)кабельное
1-ым кабель протянул торговец телевизорами из Пенсильвании, он протянул кабель в своем магазине, чтобы демонстрировать покупателям товар.
Сигнал проходит по кабелю.
+ - отсутствие атмосферных или промышленных помех. По столбам или под землей в силиконовом диэлектрике.
В Америке хорошо развита кабельная система.
Эфирная антенна принимает сигнал и раскидывает по кабелям. На дом нужен кабель, а не антенна. Можно принимать много каналов. СNN, Discovery
Развитие системы - кабельные программы покупаются и транслируются через спутники.
Ограничение - не везде проведен кабель - не всем доступно вещание.
Сперва по кабелю передавали местные сигналы - о погоде, новости о местных жителях.
Происходит объединение каналов. Расцвет ТВ начнется с симбиоза спутникового и кабельного телевидения.
Спутниковое ТВ использует антенну с индивидуальным приемом - 20 долларов
Кабельное ТВ договор заключает со спутниковым (Например, с НТВ+) и транслирует свой канал за 6 долларов - дешевле, что мешает внедрению параболических систем (Спутникового ТВ)
В России - Космос-ТВ.
В Россию кабель внедряли во время перестройки непорядочные люди - пиратские фильмы с плохим качеством за деньги - это испортило репутацию кабельного ТВ.
Влезли в госпровод. Сегодня в новых домах нормальный кабель.
Проблема последней мили - несколько домов в куче - они объединены кабелем, на отшибе еще один дом - ему тоже нужен кабель - но на него, одинокого тратиться слишком дорого. Решение - дешевый кабель.
1966г - «Луна-9» - мы превзошли Америку. Спутник сел на луне и передал картинку.
Аналог развит, цифра только начинается
Связь осуществляется оптоволоконным кабелем. (Кроме «Последней мили» - для нее слишком дорого)
оптоволокно также для Интернета, который привнесет интерактивность в развитие ТВ (обратная связь) + можно будет смотреть то, что хочется.
Кабель дает самую приемлемую картинку.
В США прикрывают с 6-ого года аналог - будет только цифровое ТВ, а тем, кто не сможет купить цифровой телевизор дадут бесплатно приставку, преобразующую цифровой сигнал в аналоговое изображение
какой стандарт выживет?
какой стандарт выживет?
самый распространенный 1080
Есть 720, 1250, 1125
через 10-12 лет мы тоже перейдем, может быть.
Лекция № 7. (Последняя)
Технологии монтажа ТВ-программ
Кино - монтаж стык в стык.
На телевидении видеоленты сперва не было - был прямой эфир без записи изображения.
Монтаж был такой - перед режиссером 3 видеоконтрольных устройства, на которых изображения с 3-ех камер, он на пульте выбирает какую картинку дать в эфир. С 1-ой точки съемки смотреть невозможно.
1956г русский в Америке Понятов.
Фирма «Ампекс» - 4 инженера только работают.
Широта пропуска сигнала шире звука. Традиционная магнитная пленка - 9,5 см/сек. Для записи изображения нужна скорость 50 м/сек
Изобретает наклонно-строчную запись. Пленка шире - 6 см. На широкую пленку пишут не вдоль, а поперек. Крутится головка
Запись вдоль
Наклонно-строчная запись
VR-1000 - 1-ый магнитофон
Фирма, которая начиналась с 4-ех человек доросла до 1,5 тысяч. Она держала рынок всех стран мира.
Преимущество программ в записи в том, что появилась технология монтажа.
«Кадр-1» - видеоголовки, работающие 50 часов
Сегодня видеосерверы на 18 гигабайт
Виды монтажа:
1)Предварительный
Нужен, чтобы сократить время и средства монтажа в студии. Сразу после съемки просмотреть отснятое, дописать то, чего не хватает (Журналист продумывает, как смонтирует материал, прикидывает, чего не хватает). на всякий случай нужно сделать 5 минут лишней записи. Мысленно выстроить видеоряд, можно поправить ошибки на этом этапе.
2)Линейный
На магнитной ленте был записан аналоговый сигнал. Или нужно поработать с архивами пленки, кадрами хроники, которые резать нельзя. На магнитофоне проставляют на пленке монтажные точки (кусок от точки до точки нужно пустить в эфир), потом нужное для эфира переписывают на мастер-пленку - копию, которая идет в эфир.
3)Нелинейный
Не только, если запись идет сразу на сервер, применяется также для цифровой записи или если нужно оцифровать аналог. Позволяет очистить звук от контактных и структурных шумов. Если нужно продолжение фрагмента или вставка, можно не переписывать на мастер-пленку, а создать переадресовку. Им проще пользоваться - видно, где заканчивается гистограмма. За этим видом монтажа будущее.
4)Внутрикадровый
Монтаж внутри картинки. Например, в кадре общий план, а нужно выделить человека из толпы (Какая-нибудь криминальная хроника), увеличить что-то, обвести, нарисовать стрелку поверх изображения
Цифровое ТВ
наклонно-строчная запись
Запись звука 2 типа
и
(Во втором случае крутится головка)
3 формата
NTSC (Америка + Япония)
Маленькое разрешение картинки
прилично воспроизводит оттенки
Secam (Россия + Франция)
Плохо воспроизводит оттенки в деталях
Более помехоустойчив
недешевый телевизор
PAL (Западная Европа)
объединил достоинства NTSC + Secam
Цвета в тенях и деталях
хорошая разрешающая способность
Качество картинки недостаточно.
Разработка разных стандартов. Черезстрочная развертка - лампочка гаснет не сразу, в каждом кадре 2 полукадра. (Об этой разверстке подробнее см. раньше)
В будущем, скорее всего, будет прогрессивная развертка (РАЗВЕ РТКА, а не РАЗВЕРСТКА, извините за описки).
При этой развертке будет каждая строчка, значит для такого тв придется в 2 раза увеличить разрешающую способность
Аналоговый телевизор ухудшает качество цифрового телевидения.
Бдем менять мониторы, вместо 3х4 будет 9х12.
Будет сотовое телевидение
Плазменный экран от Ж/К-ого отличается яркостью. Также плазменный экран больше и его можно смотреть со всех сторон, а жидко-кристаллический только прямо, чтобы не темнело и картинка не портилась.
Нельзя было передать цифровой канал, пока не появились форматы сжатия.
МРЕG-2 (Спутник, DVD, как jpeg для фотографии)
RAID
как происходит сжатие.
Например, хоккейный матч. Меняется мало что. 90% информации в кадре повторяется. прошел кадр, компьютер запомнил. 2-ой кадр - компьютер запоминает только изменения, ссылка на определенные точки.
(В кино - 100% изменения информации)
На телевидении особый растр - изображение разбивается на квдратики.
Цифровые видео-эффекты
1)Прямой переход
кадр включают - выключают - включают второй. Резкая смена кадров, рябит в глазах.
2)Микшерный наплыв.
1 кадр. Слабеет яркость и контраст. Выезжает 2-ой кадр, равный по яркости и контрасту тому, в каком блеклом состоянии на этот момент пребывает 1-ый. 1-ый уходит в небытие, второй набирает яркость
3)Введение/выведение
От 2)-ого способа отличается тем, что 1-ый кадр гаснет совсем, остается черный экран, потом начинает появляться второй кадр. применяется, чтобы показать, что между определеннами кусками прошло большое количество времени, что на экране не единое действие.
4)Расщепленный экран.
По середине экрана полоса. Например, при теледебатах или телемостах - разные студии на одном экране, 2 разные камеры на один экран. Иногда экран делится на 4 части.
5) Цифровая рирпроекция
Например, программа Соловьева «Апельсиновый сок». Перед камерой Соловьев, за ним - «окно» с видом Кремля. Ощущение прямого эфира, хорошо воздействует на телезрителя - кажется, что идет тот же снег, который у нас за окном.
На самом деле бригада с одной точки снимает Кремль в разную погоду.
Самая дешевая студия - без декораций.
