4.7.9Сводные таблицы
Сводная таблица – это средство для упорядочивания информации. При создании сводной таблицы необходимо распределить информацию, указывая какие элементы и в каких полях будут содержаться. Поле – это некоторая совокупность данных, собранных по одному признаку. Элемент – отдельное значение, содержащееся в поле.
Для создания сводных таблиц используются различные источники данных. Сама она предназначена только для чтения, изменения нужно вносить в исходную таблицу. При этом можно изменять форматирование сводной таблицы, выбирать различные параметры вычислений.
4.7.9.1Создание сводной таблицы
Сводные таблицы создаются с помощью средства Мастер сводных таблиц и диаграмм вызываемого с помощью команды меню Данные, Сводная таблица. Процесс работы с мастером состоит из 3 шагов:
Шаг I. Состоит в указании мастеру месторасположения источника данных и вида создаваемого отчета.
В группе Создать таблицу на основе данных, находящихся можно выбрать один из следующих переключателей: в списке или базе данных Microsoft Excel, во внешнем источнике данных, в нескольких диапазонах консолидации, в другой сводной таблице или диаграмме (доступен, если в активной книге имеется сводная таблица или диаграмма).
В группе Вид создаваемого отчета имеются переключатели: Сводная таблица и сводная диаграмма (со сводной таблицей).
Включите необходимые переключатели и нажмите кнопку Далее.
Шаг II. Состоит в выборе диапазона данных, на основе которых будет создана сводная таблица. Если открыт лист с исходной таблицей, то Excel выделит диапазон автоматически, в противном случае выделите таблицу самостоятельно. Обратите внимание на то, что выделяемый диапазон должен содержать строку заголовка таблицы.
Нажмите кнопку Далее.
Шаг III. Состоит в выборе месторасположения сводной таблицы. В группе Поместить таблицу в выберите один из вариантов: Новый лист или Существующий лист.
Кнопка Макет предназначена для размещения полей в сводной таблице.
Нажмите кнопку Готово.
На рабочем листе появиться разметка для будущей таблицы и панель инструментов Сводные таблицы. Разметка состоит из нескольких областей:
- Перетащите сюда поле столбцов
- Перетащите сюда поле строк
- Перетащите сюда поля страниц. Эта область позволяет добавить в таблицу еще одно измерение, т.е. сделать из плоской таблицы, таблицу, состоящую из нескольких страниц. Полей страниц может быть несколько, В таком случае сводная таблица становиться уже не трехмерной, а многомерной.
- Перетащите сюда элементы данных. В данную область необходимо поместить данные, по которым будут подводиться итоги.
Процесс заполнения соответствующих областей заключается в транспортировании при помощи мыши кнопки с панели инструментов Сводные таблицы с именем поля (Рис. 4 .50).
4.7.10Использование сценариев
В работе часто возникают задачи, имеющие множество исходных данных и множество результатов, причем необходимо четко представлять, как изменения первых повлияют на последние. Такая проверка в Excel возможна при помощи сценариев.

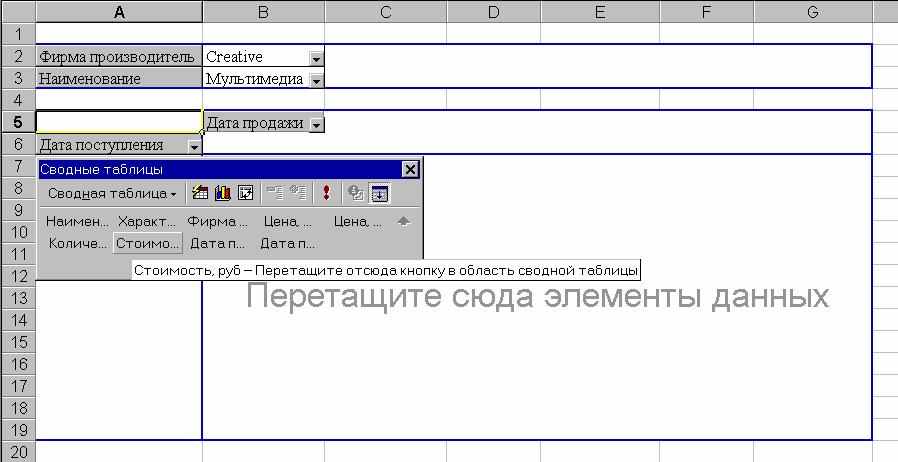

Рис. 4.50 Разметка полей сводной таблицы
Сценарии – это инструмент, позволяющий моделировать различные физические, экономические, математические и другие задачи. Он представляет собой зафиксированный в памяти компьютера набор значений ячеек рабочего листа.
Рассмотрим процесс создания сценария на примере, описанном в пункте . Создадим несколько сценарием, позволяющих определить в зависимости от величины суммы жилищного займа и процентной ставки величину ежемесяной выплаты.
4.7.10.1Создание сценария средством «Диспетчер сценариев»
Откройте книгу и перейдите на лист приведенный на Рис. 4 .47 и выполните команду меню Сервис, Сценарии. Появиться диалоговое окно Диспетчер сценариев (Рис. 4 .51). Нажмите кнопку Добавить, для вызова диалогового окна Добавление сценария (Рис. 4 .52).

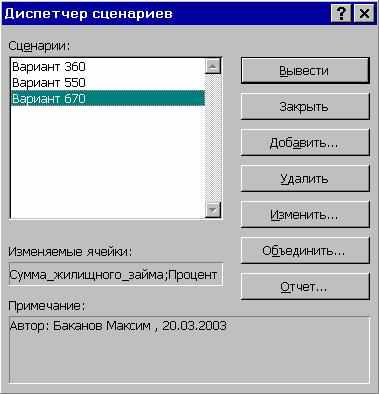

Рис. 4.51 Диалоговое окно Диспетчер сценариев
В поле Название сценария введите имя создаваемого сценария. В поле Изменяемые ячейки укажите диапазон изменяемых ячеек (в рассматриваемом примере: С3,С5) и нажмите кнопку Ок.
Появиться диалоговое окно Значения ячеек сценария (Рис. 4 .53), в котором необходимо задать значения изменяемых ячеек. Нажмите кнопку Ок.
На экране вновь появиться диалоговое окно Диспетчер сценариев (Рис. 4 .51) в списке Сценарии появиться имя только что созданного сценария.

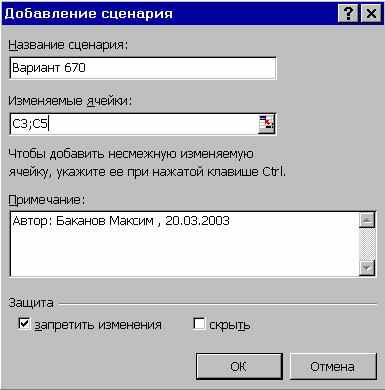

Рис. 4.52 Диалоговое окно Добавление сценария

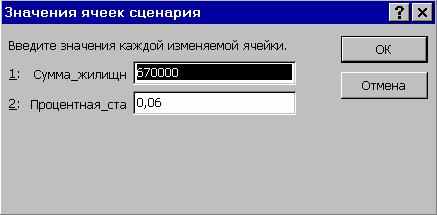

Рис. 4.53 Диалоговое окно Значения ячеек сценария
Используйте кнопку Добавить, для добавления нового сценария. кнопка Удалить используется для удаления выделенного сценария. С помощью кнопки Изменить можно корректировать выделенный сценарий. Кнопка Вывести служит для запуска на выполнение выбранного сценария.
4.7.10.2Назначение имен ячейкам
При работе со сценариями удобно назначить каждой ячейке исходных данных и каждой ячейке результата идентификатор (присвоить имя). При создании отчета по сценарию мастер отчетов должен сопоставить каждой заносимой в отчет ячейки какой-либо идентификатор. Если имена ячеек не заданы, то по умолчанию используются ссылки, например $C$13 (Рис. 4 .56 и Рис. 4 .57). Отчет по таким записям не информативен.
Что бы поименовать ячейки С3:В3 (Рис. 4 .47):
- Выделите область С3:В3;
- Выполните команду меню Вставка, Имя, Создать.
- В появившемся диалоговом окне Создать имена (Рис. 4 .54) установите флажок в столбце слева, и нажмите кнопку Ок.
Аналогичным образом можно задать имена ячейки В5. Если выделить какую либо ячейка, то в поле Имя, находящимся справа от строки формул, будет выведено ее имя. Следует обратить внимание, что Excel автоматически заменил все пробелы символом подчеркивания. Это произошло потому, что пробелы являются недопустимыми символами для имени ячейки.
Для ячеек диапазона С8:С15 задать имена ячеек придется другим способом, так как указанные ячейки не имеют текстовых подписей. Последовательно выделяя ячейки и позиционируя курсор в поле Имя зададим имена: Ставка_9, Ставка_12, Ствка_15 и т.д (для ячеек С13:С15 намерено не было задано имен для демонстрации различий).
Рис. 4.54 Диалоговое окно Создать имена
4.7.10.3Комбинирование сценариев
В прикладных задачах часто бывает необходимо исследовать зависимость выходных параметров от некоторого подмножества исходных данных при фиксированных значениях остальных исходных данных. В этом случае необходимо построить более одного сценария (Рис. 4 .51).
Допустим имеется набор значений суммы жилищного займа (360 тыс.руб, 550 тыс.руб и 670 тыс руб), необходимо вычислить величину ежемесячных выплат в зависимости от процентной ставки.
Для чего, с помощью Диспетчера сценариев (Рис. 4 .51) создадим три сценария (Вариант 360, Вариант 550, Вариант 670) и нажмем кнопку Отчет. на экран выведется диалоговое окно Отчет по сценарию (Рис. 4 .55).
Рис. 4.55 Диалоговое окно Отчет по сценарию
В группе Тип отчета выберите один из переключателей: структура или сводная таблица.
После выбора типа отчета в виде структуры Excel сформирует лист аналогичный показанному на Рис. 4 .56.

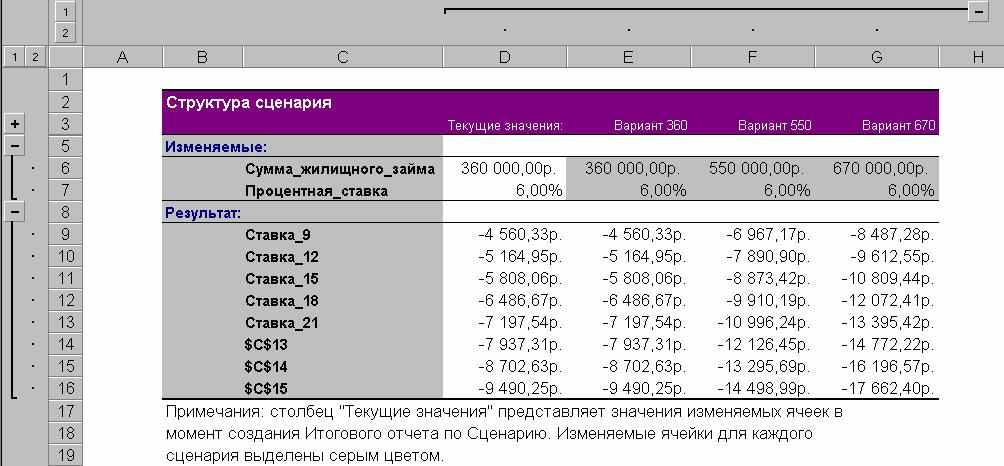

Рис. 4.56 Лист расчета Структура сценария
Сводная таблица, сформированная на основе трех сценариев (Вариант 360, Вариант 550, Вариант 670), после небольшой косметической правки приведена на Рис. 4 .57.

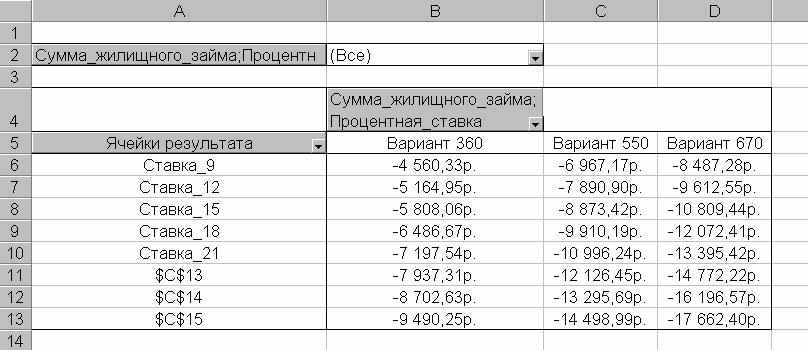

Рис. 4.57 Лист расчета Сводная таблица по сценарию
