Вхідні дані:

• зведення про структуру мережі (статично задані або збираються динамічно);

• зведення про потоки в мережі (припустимі значення швидкості передачі, відправник потоку, безліч одержувачів потоку) і завантаження каналів зв'язку;

• зведення про якість прийому потоків кожним з одержувачів (затримка, рівень утрат, надана смуга пропущення та інш.);

• існує можливість керування швидкістю передачі потоків на виході відеосервера і можливість у будь-який момент часу одержати значення поточної утилізації кожного із сегментів (за допомогою агентів SNMP або іншим способом);


Вихідні дані: Результатом рішення даної задачі повинний бути набір значень швидкостей передачі для всіх потоків мережі. Отримане значення виступає керуючим впливом для всіх серверів (джерел потоків) у керованій мережі.


Обмеження: При обчисленні значень швидкостей передачі потоків необхідно передбачити запобігання перевантаження каналів передачі даних. Також необхідно забезпечити перебування параметрів прийому потоків (затримка, рівень утрат, варіація затримки, надана потокові смуга пропущення) у межах, визначених для кожного з потоків.


Додаток И
Плакат 2


Опис об'єкта дослідження




Елементи мережі: сервери (джерела мережних потоків), клієнти (одержувачі мережних потоків), вузли (маршрутизатори, комутатори).


Елементи системи керування потоками: агенти клієнтів, агенти каналів зв'язку, агенти серверів, блоки керування швидкістю передачі потоків, блоки адаптації швидкості передачі потоків до якості одержання потоку клієнтом мережі, блоки адаптації швидкості передачі потоків до загального завантаження мережі.

Додаток И

Н
Плакат 3
аукові результати.

Критерії ефективності

1. Надання потокам як можна більшої смуги середньої смуги пропущення


;


2. Близькість загального завантаження кожного каналу до бажаного завантаження

.


3. Цільова функція:

,


де , - вагові коефіцієнти, що визначають, відповідно, важливість надання максимальної смуги пропущення відеопотокам і важливість недовантаження каналів.


Додаток И

Н
Плакат 4
аукові результати.

Метод адаптації для протоколу RAP

1. Емпіричне визначення значення для останнього прийнятого пакета.

2. Визначення по методу Джекобсона/Карела:


;

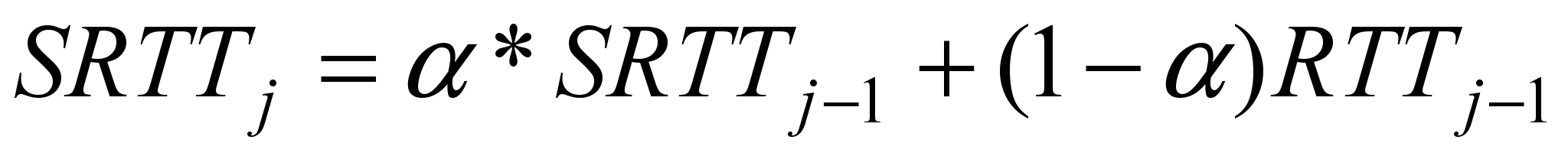

3. Визначення часу відправлення звіту : ;

4. Збір інформації про якість прийому потоку для визначення емпіричних значень параметрів звіту .

5. Згладжування параметрів звіту, як таке не застосовується, тобто , однак застосовується виявлення кластерів утрат.

6. Ухвалення рішення про зміну швидкості передачі потоку відбувається по одержанню відправником потоку звіту одержувача: , де - затримка при передачі звіту одержувачі по мережі.

7. Оцінка стану мережі, видимого одержувачем: стан мережі прирівнюється до стану мережі, видимому одержувачем.

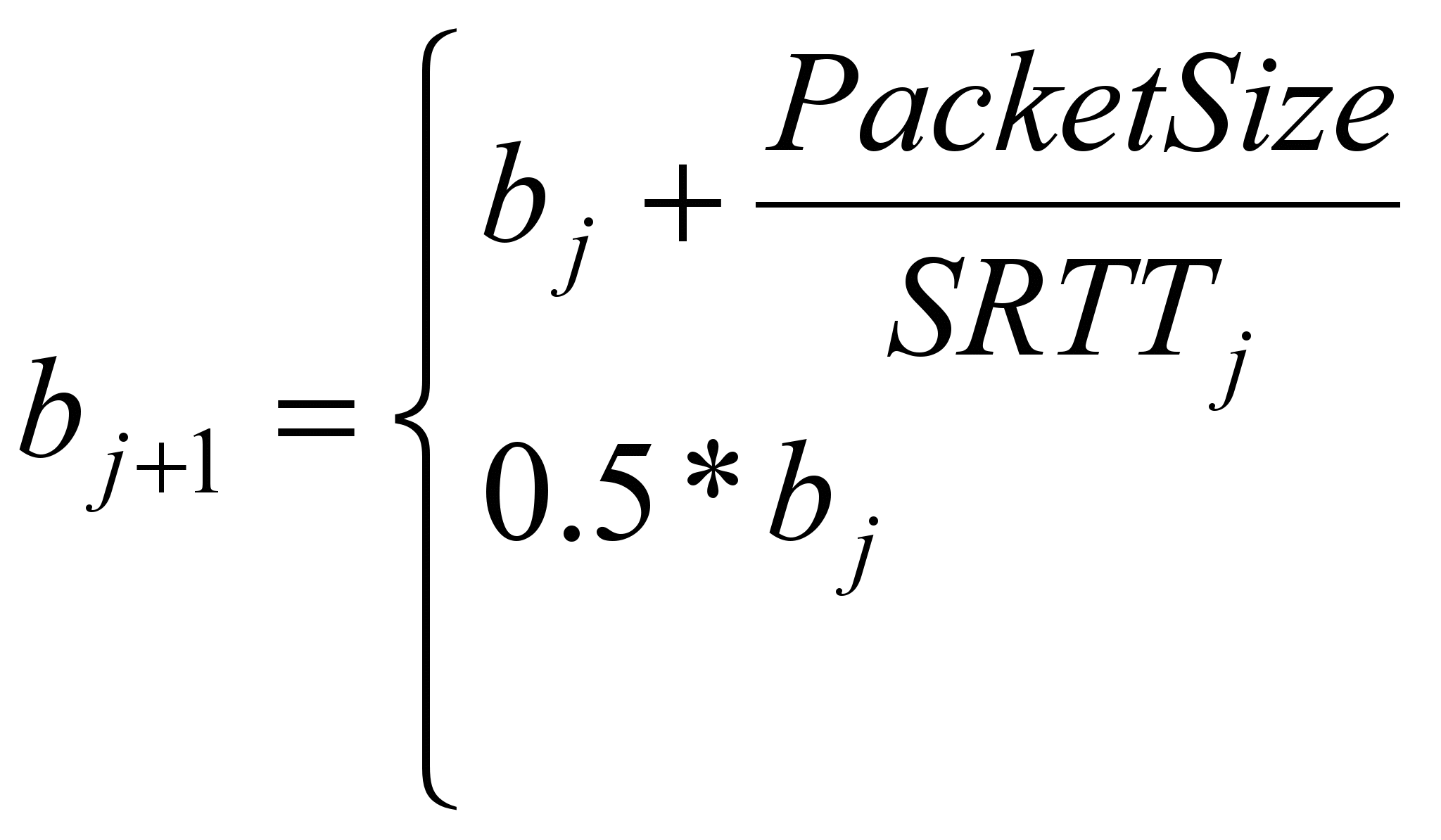

8. Зміна швидкості передачі відбувається по алгоритму AIMD:


де - значення розміру пакета даних, переданих по

Д
Плакат 11
одаток И

Результати досліджень.

Моделювання поводження протоколу RRAP

Таблиця.1 – Результати моделювання поводження протоколу RRAP

Алгоритм керування чергою пакетів	Значення	Тривалість коливань швидкості передачі, с.	Мінімальне значення швидкості передачі, Кбіт/с.	Максимальне значення швидкості передачі, Кбіт/с.	Максимальна кількість втрачених пакетів	Максимальне значення SRTT, с.
Потік 1	Потік 2	Потік 1	Потік 2	Потік 1	Потік 2	Потік 1	Потік 2	Потік 1	Потік 2
DropTail	0,1	46	44	60	120	560	560	9	9	1.16	1.05
0,25	34	31	120	160	560	560	12	12	1.4	1.47
0,5	8	8	240	240	300	300	0	0	1	1.2
RED	0,1	67	73	60	100	520	500	10	8	0.845	0.893
0,25
0,5

М
алюнок 1 - Динаміка зміни швидкості передачі потоків RRAP для черги DropTail при

Д
Плакат 12
одаток И

Практичні результати

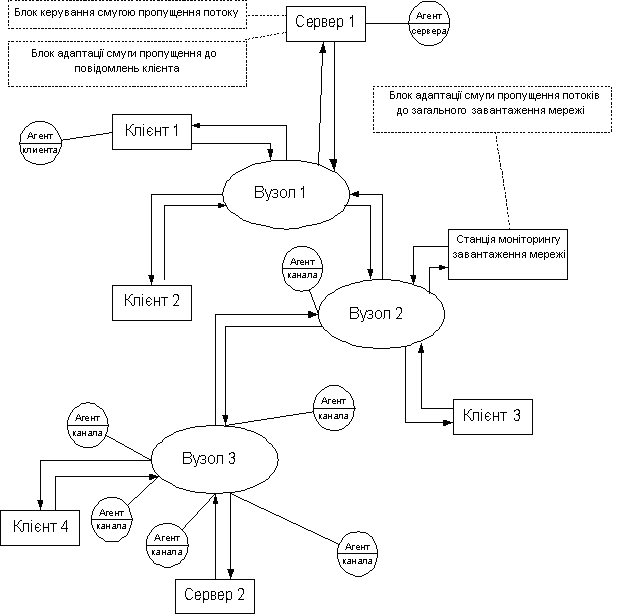

Схема реалізації протоколу RAP

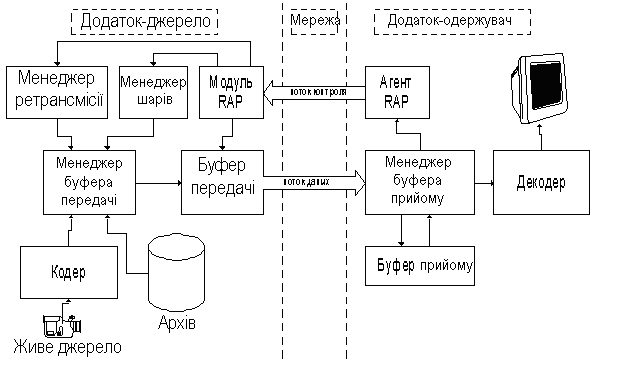

Розробив	Іванов І.І..			Структурна схема реалізації протоколу RAP. «Дослідження......» ...... (назва роботи)
Перевіривв	Саєнко В.І.
Н. контр
				ІУСТ-03-1	Лист
Затв.	Левикін В.М.			ХНУРЕ Кафедра ІУС	Аркушів

Додаток И
Плакат 13


Практичні результати.

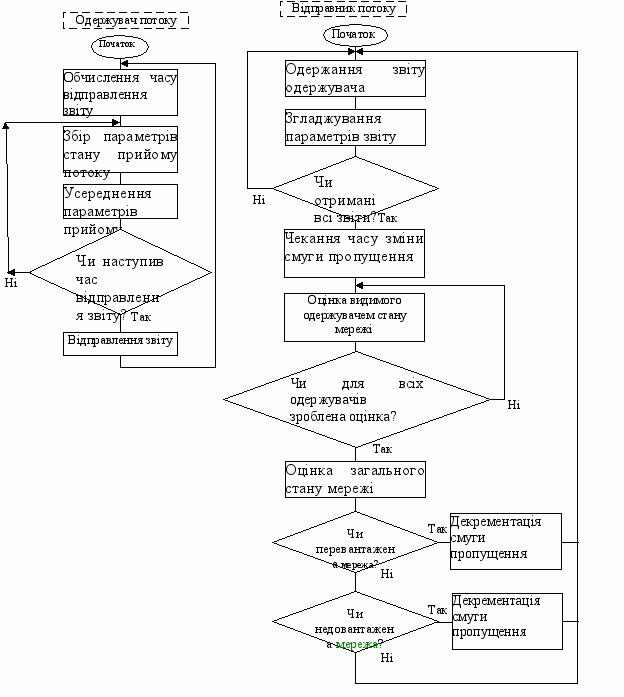

Алгоритм розподілу потоків

Розробив	Іванов І.І.			Схема алгоритму протоколу RAP. «Дослідження......» ...... (назва роботи)
Перевірив	Саєнко В.І.
Н. контр
				ІУСТ-03-1	Лист
Затв.	Левикін В.М.			ХНУРЕ Кафедра ІУС	Аркушів
