УДК 389.01:621.03 519.83
Романюк В.А., к.т.н., доцент, доцент кафедри №15 АВВ МВС України, Горєлишев С.А., к.т.н., доцент, старший науковий співробітник НДЦ АВВ МВС України, Побережний А.А., начальник науково-дослідної лабораторії НДЦ АВВ МВС України
ДОСЛІДЖЕННЯ ПРИНЦИПІВ ВИЯВЛЕННЯ ОБ'ЄКТІВ
ЛАЗЕРНИМИ ЗАСОБАМИ В ОХОРОННИХ СИСТЕМАХ
Можливість одержання лазерними системами інформації про порушення об’єктами периметру, який охороняється, заснована на істотній відмінності оптико-атмосферних характеристик збуреної об'єктом області простору щодо навколишнього повітря.
На відміну від радіолокаційних і квантово-оптичних систем, які працюють по відбитому від цілей сигналу, лазерні засоби аналізують випромінювання розсіяне слідом об'єкту. Методи лазерного зондування оптично прозорих середовищ засновані на реалізації різноманітних ефектів взаємодії випромінювання із середовищем, що посилається лазером у певну область простору. Взаємодія випромінювання із середовищем проявляється у формі таких фізичних явищ, як аерозольне й молекулярне розсіювання, резонансне поглинання, спонтанне, комбінаційне, резонансне й вимушене розсіювання, зміні форми зондувального сигналу, допплерівське поглинання й зрушення частоти випромінювання. Кожне із цих явищ містить інформацію про різні характеристики області простору, що зондується.
Основною перевагою лазерних засобів при вирішенні локаційних завдань є те, що результати зондування не залежать від характеру покриття поверхні і її параметрів, а визначаються тільки чутливістю й просторовим дозволом обраного методу лазерних вимірювань.
Аналіз результатів зондування в реальному масштабі часу дозволяє з високою вірогідністю встановити факт знаходження в досліджуваній області простору будь-який об’єкт. Причому, залежно від типу об’єкта, у певних границях будуть мінятися склад сліду, концентрація часток й їхній просторовий розподіл, що, у свою чергу, може служити додатковою інформаційною ознакою селекції й розпізнавання цілей.
Для такого об'єкта лазерне рівняння з врахуванням однократного розсіювання описується відомим рівнянням:
, (1)де
, коефіцієнт пропускання атмосфери для довжин хвиль 0 на шляху R;
– коефіцієнт ослаблення в атмосфері; E0– вихідна енергія лазерного імпульсу;
– коефіцієнт спектрального пропущення оптичної системи; A/R2– тілесний кут; A– площа лінзи або дзеркала об'єктива; R– відстань до досліджуваного об'єму простору; Y(R)– геометричний коефіцієнт, що враховує перекриття лазерного променя й кута поля зору приймального пристрою;
– просторове розрішення;
– об'ємний коефіцієнт зворотного розсіювання. Недоліком даного методу виявлення є необхідність в апріорних відомостях про стан атмосфери, складність ідентифікації розсіяних сигналів від різних аерозольних утворень на трасі, низький рівень прийнятого сигналу, що обмежує дальність дії системи виявлення.
В результаті аналізу з’ясовано, що при однопозиційній побудові системи з різних методів дистанційного зондування, для зондування сліду об’єктів і визначення його параметрів, треба застосовувати метод диференційного поглинання і розсіювання. Цей метод має високу чутливість, роздільну здатність по дальності, при його застосуванні можлива ідентифікація компонентів сліду, побудова системи - однопозиційна.
УДК 629.7.085
Середа В.А., к.т.н., ведущий инженер кафедры ракетных двигателей Национального аэрокосмического университета им. Н.Е. Жуковского «Харьковский авиационный институт»
СИСТЕМА СКРЫТОГО СТАРТА БЕСПИЛОТНОГО ЛЕТАТЕЛЬНОГО АППАРАТА
Неуклонно возрастающий интерес к беспилотным авиационным комплексам (БАК) в системе МВД обусловлен, прежде всего, достижениями в области миниатюризации бортового радиоэлектронного оборудования и, как следствие, значительному сокращению размеров беспилотных летательных аппаратов. Стоящие на боевом дежурстве мини-БЛА могут быть эффективно использованы для наблюдения за оперативной обстановкой при проведении спецопераций в условиях урбанизированной или открытой местности, а также с целью определения координат объектов в интересах обеспечения различных видов правоохранительной деятельности.
Специфичность выполняемой задачи предъявляет особое требование по минимальной аудиовизуальной заметность БАК на всех стадиях эксплуатации: ввода в полет, собственно разведки и рекуперации БЛА. Мобильный старт мини-БЛА с поверхности в условиях неподготовленной и незнакомой местности не осуществим за счет энергетических ресурсов двигательной установки БЛА и реально возможен только при использовании внешних систем ввода в полет, т.е. катапульт.
Использование классических пиротехнических схем пусковых устройств (стартовых ускорителей, реактивных тележек и др.), не отвечает требованию скрытого старта, но и не должно быть исключено из рассмотрения по причине их высокой мощности и надежности. В связи с чем, предлагается использование пиротехнических расширительных машин с системой запирания пороховых газов внутри рабочего цилиндра. Возникающую при старте значительную силу отдачи предлагается компенсировать за счет выброса противомассы идентично принципу, реализованному в немецких гранатометах «Panzerfaust–3» и «Armbrust».
УДК 623.611
Белокурский Ю.П. науковий співробітник ХДРНТЦ з питань технічного захисту інформації, Коваленко О.В., асистент кафедри ТКС ХНУРЕ, Москалец М.В. к.т.н., доцент кафедри ТКС ХНУРЕ, Захаров В.М. науковий співробітник науково-організаційного відділу АВВ МВС України
ГЕОІНФОРМАЦІЙНІ ТЕХНОЛОГІЇ ДЛЯ ПЛАНУВАННЯ ЗВ'ЯЗКУ ТА РОЗМІЩЕННЯ ЗАСОБІВ РАДІОЕЛЕКТРОННОЇ БОРОТЬБИ
Вибір позиції для розміщення засобів зв'язку і РЕБ проводиться з урахуванням умов забезпечення максимальних можливостей; по виявленню, пеленгування та придушенню ліній радіозв'язку протиборчої сторони; стійкості зв'язку своїх підрозділів; електромагнітної сумісності (ЕМС) із засобами зв'язку та РЕБ угруповання (підрозділів) внутрішніх військ; забезпечення скритності від засобів розвідки, живучості станції завад в умовах вогневого і диверсійного впливу. При виборі місця розгортання станції завад існують обмеження: на площині радіусом 200-300 м місцевість повинна бути відкритою і, по можливості, рівною; в радіусі до 100 м місцевість повинна бути вільною від перевипромінювачів (металевих огорож, антен і проводів, споруд і будівель); місце установки повинно бути віддалене від електрифікованих залізниць і високовольтних ліній, магістральних шосе, літовищ, від одноповерхових будівель з металевим дахом і лісових масивів. З метою захисту станції завад від засобів розвідки противника вибір позиції потрібно з ураховувати маскувальні властивості місцевості.
Оптимальність розміщення також вимагає прогнозування (розрахунку) трас і зон доступності. У більшості програмних комплексів реалізовані моделі та методики прогнозування розповсюдження радіохвиль, засновані на рекомендаціях МСЕ: Р.1812 "Метод прогнозування поширення сигналу на конкретній трасі для наземних служб" з пункту в зону "в діапазонах УВЧ і НВЧ"; Р.1546-3 "Метод прогнозування для трас "точка-зона" для наземних служб в діапазоні частот від 30 МГц до 3000 МГц"; Р.526-10 – "Поширення радіохвиль за рахунок дифракції" в частині п.3 "Дифракція над сферичної Землею".
У доповіді розглянуті можливості програми Radio Mobile. Це програма моделювання розповсюдження радіохвиль в діапазоні частот від 20 МГц до 20 ГГц. За основу розрахункової частини програми прийнята модель розповсюдження радіохвиль Лонглі-Райса. Вона надає можливість створювати карти конкретних районів, використовуючи введені в пам'ять дані GOOGLeath, з подальшим додаванням рельєфу місцевості і доріг. Потім у вибраних місцях установлюють радіозасоби. Всі радіоканали між станціями можна проаналізувати з точки зору профілю траси і параметрів сигналу. При необхідності для кожної окремої станції можна визначити зону досяжності. Можна визначити Best Sites (найкраще місцерозташування), щоб забезпечити зони охоплення для кількох конкретних станцій. Функцією Route Radio Coverage можна відтворити характеристики станції, яка переміщається по певному маршруту на карті. Можна вибрати Best Unit (кращу станцію) з максимальним рівнем сигналу в заданому місці. У версії 8.3.2 з'явилася нова функція – "схема найгірший варіант", на якій відображається найбільш несприятливий рівень для двостороннього сигналу. Ця функція представляє особливий інтерес при аналізі функціональних характеристик ретранслятора для малопотужної мобільної станції і побудові комунікаційної області. Якщо типові (бібліотечні) форми діаграм спрямованості антен не відповідають потребам, то є три електронні таблиці, які надають можливість вводити діаграми спрямованості для конкретних антен. Програма Radio Mobile діє з використанням 4 різних систем координат: широта і довгота, завжди використовуються за замовчуванням, радіолокаційних системах Maidenhead або QRA; військова система координат (MGRS); універсальна поперечна проекція Меркатора (UTM). Система MGRS заснована на системі UTM. Програма спочатку за замовчуванням використовує широту і довготу, а також систему QRA (Maidenhead). Загасання сигналу при розповсюдженні радіохвилі між двома пунктами, що знаходяться на лінії прямої видимості, розглядається як «загасання у вільному просторі». Програма використовує наступні параметри для створення карт з відображенням зон впевненого прийому: місце розташування передавача, вихідна потужність передавача, частота, тип антени, діаграма спрямованості антени, коефіцієнт підсилення, загасання в лінії, включаючи фільтри та багатоканальні розгалужувачі.
Дані про місцевість і висотах. Програма використовує дані висот місцевості з баз даних SRTM або DTED, які вільно доступні в Інтернеті. Є також і інші формати даних по висотах, але найчастіше використовуються вище зазначені бази даних. Програма створює кольорову схему зони охоплення однієї або декількох базових станцій з показом передбачуваних рівнів прийнятих сигналів. Рівні сигналів відображаються з використанням одиниць вимірювання, що визначаються користувачем. Існує можливість об'єднувати карту із зображенням зони охоплення з дорожньою або будь-якою іншою географічною картою, створена схема може використовуватися для швидкого визначення можливості комунікацій з конкретних місць розташування. Недоліком є необхідність підключення до Інтернету при використанні Googl ресурсів. При «автономному» обчисленні траси і зони доступності попередньо завантажують дані цифрових карт операційного району. Всі значення параметрів визначаються в метричній системі.
Програма може бути використана для навчального та реального планування розміщення засобів зв'язку і РЕБ при забезпеченні операцій підрозділів ВВ МВС України.
УДК 623.611
Захаров В.М., науковий співробітник науково-організаційного відділу АВВ МВС України, Русанов М.Г., к.т.н., старший науковий співробітник, доцент кафедри Харківського гуманітарно-педагогічного інституту
ЗАСОБИ ІНФОРМАЦІЙНОГО ЗАБЕЗПЕЧЕННЯ СПЕЦІАЛЬНИХ ОПЕРАЦІЙ СИЛ ОХОРОНИ ПРАВОПОРЯДКУ
Сучасні види озброєння корінним чином змінюють погляди на форми й способи збройної боротьби, у тому числі службово-бойову діяльність (СБД) внутрішніх військ (ВВ), зокрема й сил охорони правопорядку (СОП).
Традиційні методи організації інформаційного забезпечення підрозділів сил охорони правопорядку через швидкі зміни обстановки під час СБД ВВ стають малоприйнятними.
На цей час стрімкий розвиток технологій та поява нових засобів інформаційного забезпечення СБД ВВ дає змогу залучати меншу чисельність особового складу ВВ у районі ведення спеціальної операції та своєчасно прийняти рішення щодо подальших дій своїх сил, відповідно діям порушника чи порушників, НЗФ.
Розглянуто засоби розвідки, які базуються на сучасних технологіях та варіанти їх застосування під час СБД ВВ.
Наведено переваги застосування сучасних засобів розвідки під час ведення спеціальної операції.
На основі застосування засобів розвідки, які базуються на сучасних технологіях, запропоновано напрями розвитку підсистем інформаційного забезпечення відповідно завданням під час СБД ВВ.
Завдяки застосуванню нових засобів розвідки, які базуються на сучасних технологіях, у керівника спеціальної операції, у реальному масштабі часу, буде інформація про розташуванням своїх сил та порушників, що значно підвищить швидкість та якість прийняття рішення щодо подальшого проведення спеціальної операції.
Для більш ефективного проведення спеціальної операції необхідно перевести координати дій ВВ з двомірних, та допоміжної складової, вертикальною, у об’ємні й тривимірні, а дії особового складу ВВ, під час виконання службово-бойових завдань, з контактних у безконтактні способи дій.
Вже сьогодні необхідно прискорити теоретичні напрацювання стосовно форм і способів застосування засобів розвідки, які базуються на сучасних технологіях, під час СБД ВВ, управління та всебічного інформаційного забезпечення дій підрозділів ВВ МВС України задля успішного виконання поставлених перед ними завдань.
УДК 621.829
Лисіков Є.М., д.т.н., професор, старший науковий співробітник науково-дослідного центру АВВ МВС України, Онопрійчук Д.В., ад’юнкт ад’юнктури АВВ МВС України, капітан
ПРОЦЕС ВПЛИВУ ОБРОБКИ ЕЛЕКТРОСТАТИЧНИМ ПОЛЕМ РОБОЧОЇ РІДИНИ НА ТЕМП ВИКОНАННЯ ІНЖЕНЕРНИХ РОБІТ СПЕЦІАЛЬНОЮ ТЕХНІКОЮ ВНУТРІШНІХ ВІЙСЬК МВС
Машини інженерного озброєння (МІО) використовуються при вирішенні задач інженерного забезпечення під час підготовки та безпосередньо у ході виконання службово-бойових завдань внутрішніми військами МВС України. Зокрема при інженерній розвідці противника і місцевості, для обладнання та утримання інженерних загороджень, пророблення проходів в загородженнях і руйнуваннях, видобутку води, а також при ліквідації наслідків ядерного вибуху, аварій техногенного походження та стихійних лих. Але проведений аналіз показує, що на сьогоднішній день, кількість зразків МІО з строком експлуатації більше 15 років складає близько 95%. Тенденція до погіршення якісного стану МІО зберігається. Це говорить проте , що ресурс техніки майже вичерпаний і погіршення експлуатаційно-технічних показників, які призводять до збільшення тривалості виконання інженерних робіт ставить під загрозу своєчасність виконання завдань за призначенням , а не рідко і людські життя.
Терміни виконання інженерних робіт залежать від продуктивності МІО. Оскільки МІО обладнанні об’ємним гідроприводом і тривалість роботи циклу визначається швидкістю виконавчих елементів на різних операціях при виконанні робіт, то розглядатимемо зміни продуктивності в функції тривалості робочого циклу.
Тривалість робочого циклу залежить від коефіцієнта корисної дії головного агрегату гідросистеми - насоса. А, значить відношення поточної і номінальної годинної експлуатаційної продуктивності дорівнюватиме відношенню поточного і номінального ККД насосу, що підтверджується експериментальними дослідженнями Красноярського філіалу ВНИИСтройдормаша.
Згідно експериментальних досліджень проведених по критерію товщини мастильної плівки і стендовим випробуванням по впливу електростатичного поля, отримано зміну швидкості зносу в часі, що дозволяє стверджувати закономірність зміни об’ємного ККД насосу в часі. На основі встановлених залежностей та експериментальних даних алгоритм підвищення темпу інженерних робіт матиме вигляд (рис.1)
О
тже, за рахунок використання електростатичної обробки робочої рідини можна підвищити темп виконання інженерних робіт та збільшити ресурс трибоспряжень машин інженерного озброєння.

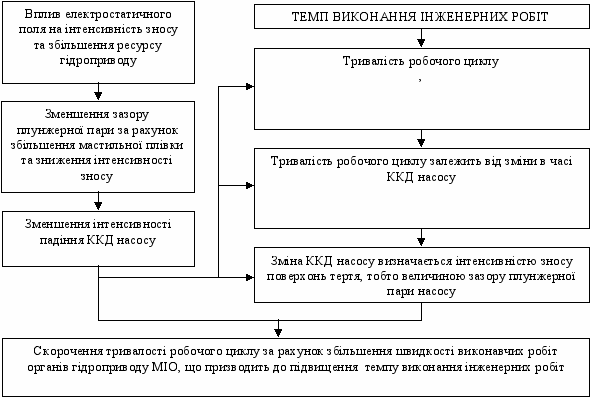

Рис. 1 Алгоритм збільшення темпу виконання інженерних робіт
УДК 519.9
Сидоренко І.І., к.пед.н., доцент, доцент кафедри фундаментальних дисциплін АВВ МВС України, Забула О.Є., к.військ.н., начальник кафедри озброєння та стрільби АВВ МВС України
ОПТИМІЗАЦІЯ ВИБОРУ СТРІЛЕЦЬКОЇ ЗБРОЇ НА ОСНОВІ МЕТОДУ АНАЛІЗУ ІЄРАРХІЙ
Оновлення стрілецької зброї - це звичайна та необхідна процедура для кожної окремо взятої держави. Але на озброєнні держави може бути не тільки вітчизняні моделі, але й припускається закупівля інших марок. В даному випадку постає задача про оптимальний вибір тієї чи іншої марки зброї з урахуванням її бойових та економічних характеристик. Метод аналізу ієрархій (МАІ) дозволив здійснити декомпозицію проблеми на все більш складові частини і в подальшому обробити послідовність суджень особи, яка приймає рішення.
МАІ дозволив поетапно встановити пріоритети по усім характеристикам штурмової гвинтівки від різних держав-виробників, а саме: Австрії, Германії, України, Росії, Франції, Італії та Великої Британії. До розгляду бралася штурмова гвинтівка другого покоління, оскільки вона має основні переваги перед гвинтівкою першого покоління: менша вага боєзапасу та менша енергія віддачи зброї (та як наслідок – зменшення маси зброї та полегшення управління вогнем).
В результаті дослідження була обрана модель лише однієї держави-виробника, яка є оптимальною з точки зору пріоритетів, обраних уявною стороною-покупцем.
УДК 621.396.96
Новікова О.О. старший викладач кафедри №15 АВВ МВС України, Романюк В.А., к.т.н., доцент, доцент кафедри №15 АВВ МВС України
ЗАГАЛЬНІ ВИМОГИ ДО ТЕХНІЧНОГО ЗАБЕЗПЕЧЕННЯ АСУ ТАКТИЧНОЇ ЛАНКИ УПРАВЛІННЯ
Телекомунікаційне устаткування, призначене для застосування на мережах військового зв'язку, повинне відповідати певним вимогам, пов'язаним із специфікою застосування.
Виходячи з перспектив розвитку військового зв'язку, визначено, що модернізація військових мереж зв'язку повинна здійснюватися у напрямі їх автоматизації при впровадженні сучасних мережевих технологій - як в транспортні мережі, так і в мережі абонентського доступу.
Досвід провідних зарубіжних країн, зокрема США, показує, що для оснащення військ широко використовуються неспеціалізовані системи і комплекси зв'язку, що створюються по цивільних стандартах на основі комерційних технологій.
Виходячи з того, що мережі військового зв'язку в своїй основі використовують ресурс мережі зв'язку загального користування, де в даний час використовуються найсучасніші мережеві технології, достатньо обґрунтовано застосування у військових мережах техніки зв'язку подвійного призначення. Під технікою подвійного призначення розуміється телекомунікаційне устаткування, вживане на мережах зв'язку, і яке після певних доопрацювань може бути використано у підрозділах зв'язку ВВ МВС України.
Варіанти приєднання мереж військового зв'язку до мережі зв’язку загального користування залежать як від необхідного рівня приєднання (міжміський, зоновий, місцевий), так і від ланки управління, що обумовлює потрібну номенклатуру цифрових каналів і трактів.
Для реалізації різних варіантів приєднання ВЗ ПУ до ВС мережі зв’язку загального користування можливе використання техніки зв'язку подвійного призначення, до якого з боку заказчика можуть пред'являтися декілька груп вимог.
1. Вимоги, що пред'являються до розробника і виробника техніки зв'язку (телекомунікаційного устаткування) подвійного призначення.
2. Загальні технічні вимоги.
3. Вимоги до експлуатації та системи технічного обслуговування (ТО).
4. Вимоги до експлуатаційно-технічної документації.
5. Вимоги до програмного забезпечення (ПО).
6. Вимоги до спеціалізованого програмного забезпечення (СПО).
7. Спеціалізоване програмне забезпечення (СПО) повинне забезпечувати на АРМ ТОіЕ (автоматизоване робоче місце фахівця з технічного обслуговування і експлуатації).
Додаткові вимоги до цифрових систем передачі з урахуванням їх використання в польових системах зв'язку можна розділити на групи.
1. Функціональні можливості устаткування цифрових систем передавання (далі – ЦСП).
2. Електричні характеристики.
3. Надійність і технічне обслуговування.
4. Стійкість до дії кліматичних і механічних чинників.
5. Система управління.
6. Конструктивно-технічного виконання апаратури.
УДК. 621.396.6
Фик О.І., к.т.н., доцент кафедри №15 АВВ МВС України, підполковник
ЗАХИСТ РАДІОЕЛЕКТРОННИХ ЗАСОБІВ ЧАСТИН ТА ПІДРОЗДІЛІВ ВНУТРІШНІХ ВІЙСЬК ВІД ВПЛИВУ ПОТУЖНОГО ЕЛЕКТРОМАГНІТНОГО ВИПРОМІНЮВАННЯ
Проведено аналіз відомих методів та способів захисту радіоелектронних засобів частин та підрозділів внутрішніх військ від впливу потужного електромагнітного випромінювання.
Особлива увага приділена методам та способам, які дозволяють забезпечити захист радіоприймальних трактів засобів частин та підрозділів внутрішніх військ сантиметрового та міліметрового діапазонів довжин хвиль від електромагнітного ураження.
Запропоновано метод швидкодіючого захисту радіоелектронної засобів частин та підрозділів внутрішніх військ, який засновано на використанні перемикаючих властивостей високотемпературних надпровідників (ВТНП).
Проведена оцінка зміни провідності ВТНП під впливом потужних електромагнітних випромінювань.
Обґрунтовані вимоги до засобів захисту радіоелектронних засобів частин та підрозділів внутрішніх військ сантиметрового та міліметрового діапазонів довжин хвиль.
