Опіки І ступеню – 80-160 кДж/м²;

опіки ІІ ступеню – 160-400 кДж/м²;

опіки ІІІ ступеню – 400-600 кДж/м²;

опіки ІV ступеню – 600 кДж/м² і більше.

Ступінь отриманих опіків визначається також характером одягу людини.


Взірець вирішення типового завдання


Приклад 1.

На об'єкті Х сталася аварія на ізотерміку з аміаком, що містив 30 000 т, висота піддону складає 3,5 м. Середня густина заселення складає 3 тис. осіб/км².

Метеоумови: температура повітря 20 ºС, швидкість вітру 1 м/с, інверсія.


Завдання:

1. Розрахувати глибину зони можливого зараження від аварії з витіканням СДОР;

2. Визначити площу зони можливого зараження;

3. Визначити тривалість уражаючої дії СДОР;

4. Оцінити можливі людські втрати у зоні зараження;

5. Визначити ступінь хімічної небезпеки об'єкту.


Виконання.

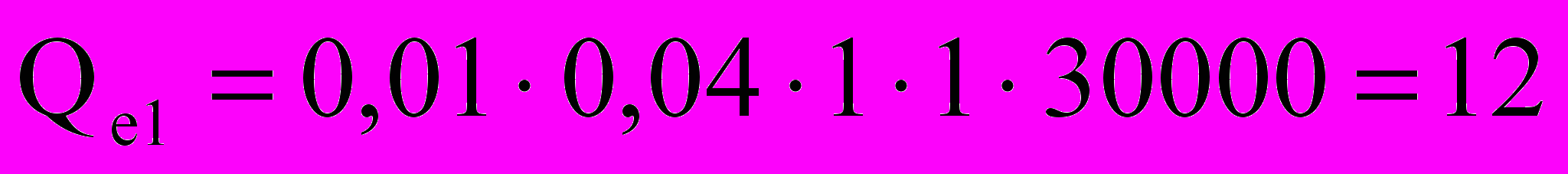

1. За формулою (1) знаходимо еквівалентну кількість аміаку у первинній хмарі:


т

7. За формулою (10) знаходимо час випаовування аміаку:


год

Тому що розрахована величина Т>4 годин, то приймаємо для розрахунків Т = 4 год.

3. За формулою (3) вичисляємо еквівалентну кількість аміаку у вторинній хмарі:

т.


К₆ = Т^0,8 = 4^0,8 = 3,03

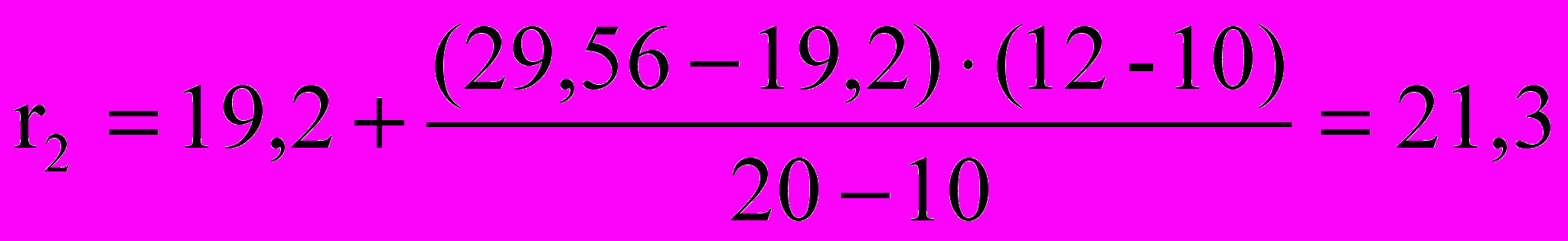

4. По табл.Д2 для 12 т інтерполюванням знаходимоглибину забруднення від первинної хмари:

км

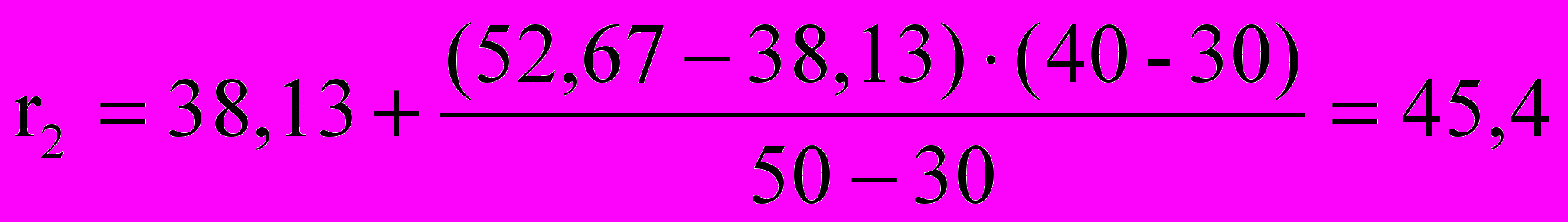

5. Аналогічно для 40 т знаходимо глибину забруднення вторинною хмарою:



6. Повна глибина зони забруднення:

км.

7. Гранично можливе значення глибини переносу повітряних мас за формулою (5):

км

8. Порівнюючи r з r_гр, остаточно визначаємо глибину зони можливого забруднення: r = 20 км.

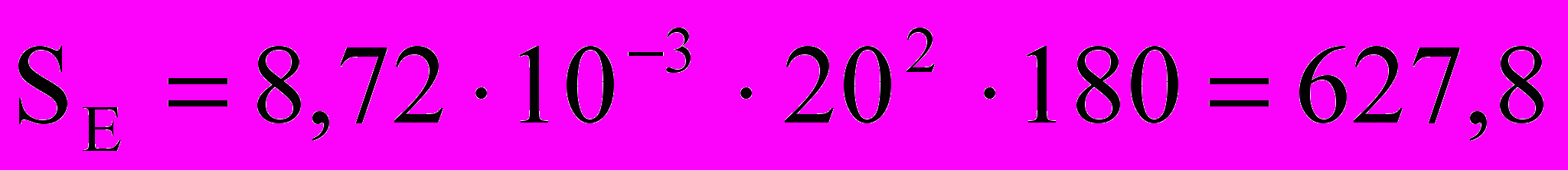

9. Визначаемо площу можливого забруднення:

км².

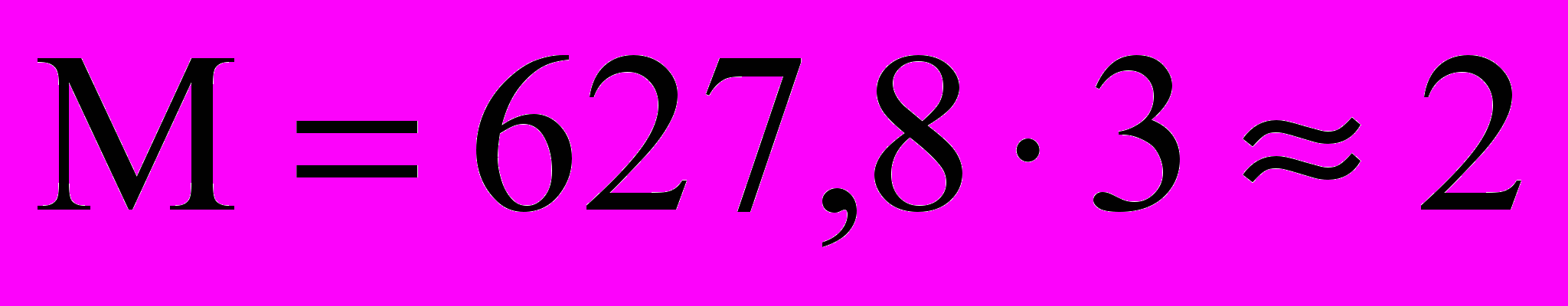

10.Оцінюємо кількість населення, що потрапляє в зону забруднення,

млн.. осіб

11.Відповідно з табл. Д7 і результатом, отриманим у п.10, класифікуємо даний об'єкт як об'єкт І ступеня хімічної небезпеки.


Висновки.

Площа можливої зони зараження становить 627,8 км², тривалість уражаючої дії СДОР біля 80 годин, об'єкт відноситься до І степіні хімічної небезпеки.


Приклад 2.

Об'єкт Х розташовано на східній околиці міста. На відстані 5 км від нього на західній частині міста на хімічно небезпечному об'єкті було зруйновано посудину з рідким хлором. Максимально посудина може вмістити 40 т хлору. Висота обвалування посудини 2 м.

Метеоумови: температура повітря 20°С, вітер західний, швидкість 1 м/с, інверсія.


Завдання:

1. Визначити, чи потрапляє об'єкт Х до зони можливого забруднення.

2. Визначити час підходу зараженого повітря до об'єкту Х.

3. Вичислити тривалість уражаючої дії СДОР.


Виконання.

1.Знаходимо час підходу хмари забрудненого повітря до об'єкту Х:

год

2. Знаходимо тривалість уражаючої дії СДОР:

год

Тому що розрахована величина Т>4 годин, то приймаємо для розрахунків Т = 4 год.

3. Знаходимо еквівалентну кількість СДОР та глибину зони забрудненння по первинній хмарі:

т.

км

4. Знаходимо еквівалентну кількість СДОР та глибину зони забрудненння по вторинній хмарі:

т

За таблицею Д2 маємо:

км.

5. Повна глибина зони забруднення:

км.

6. Гранично можливе значення глибини переносу повітряних мас за формулою (5):

км

7. Порівнюючи r з r_гр, остаточно визначаємо глибину зони можливого забруднення: r = 20 км.


Висновки.

Глибина зони можливого забруднення становить 20 км, отже, об'єкт Х потрапляє до зони забруднення, тривалість уражаючої дії СДОР - 53,8 години, час підходу забрудненої хмари повітря до об'єкту за даних умов становить 1 годину.


Приклад 3.

На об`єкті Х сталася аварія, в результаті якої вибухнуло 100 т зрідженого пропану (Q=100 т). Відстань від ємності з пропаном до адміністративно-побутового корпусу виробництва 300 м.

Завдання:

1. Визначити в яку зону потрапить об`єкт при вибуху газоповітряної суміші;

2. Визначити надлишковий тиск у цій зоні та, в залежності від нього, ступінь руйнування об`єкту;

3. Оцінити пожежний стан на об`єкті (визначити категорію пожежонебезпечності виробництва, час розвитку пожежі, щільність забудови, швидкість розповсюдження пожежи);


Виконання.

1. Визначаємо радіус зони детонаційної хвилі (зони I):

км

Обчислюємо радіус зони дії продуктів вибуху (зони II):

r₂ =1.7  r₁ = 1.7  80 = 136 м.

Порівнюючи відстань від центру вибуху до адміністративної будівлі (300 м) з знайденими радіусами зони I (80 м) і зони II (136 м), робимо висновок, що будівля перебуває за межами цих зон і, отже, може виявитися в зоні повітряної ударної хвилі (зоні III).

2. Знаходимо надлишковий тиск на відстані 300 м, використовуючи розрахункові формули для зони III і приймаючи r₃ = 300 м.

Для цього визначаємо відносну величину :

 = 0,24  (r₃/r₁) = 0,24  300/80 = 0,9

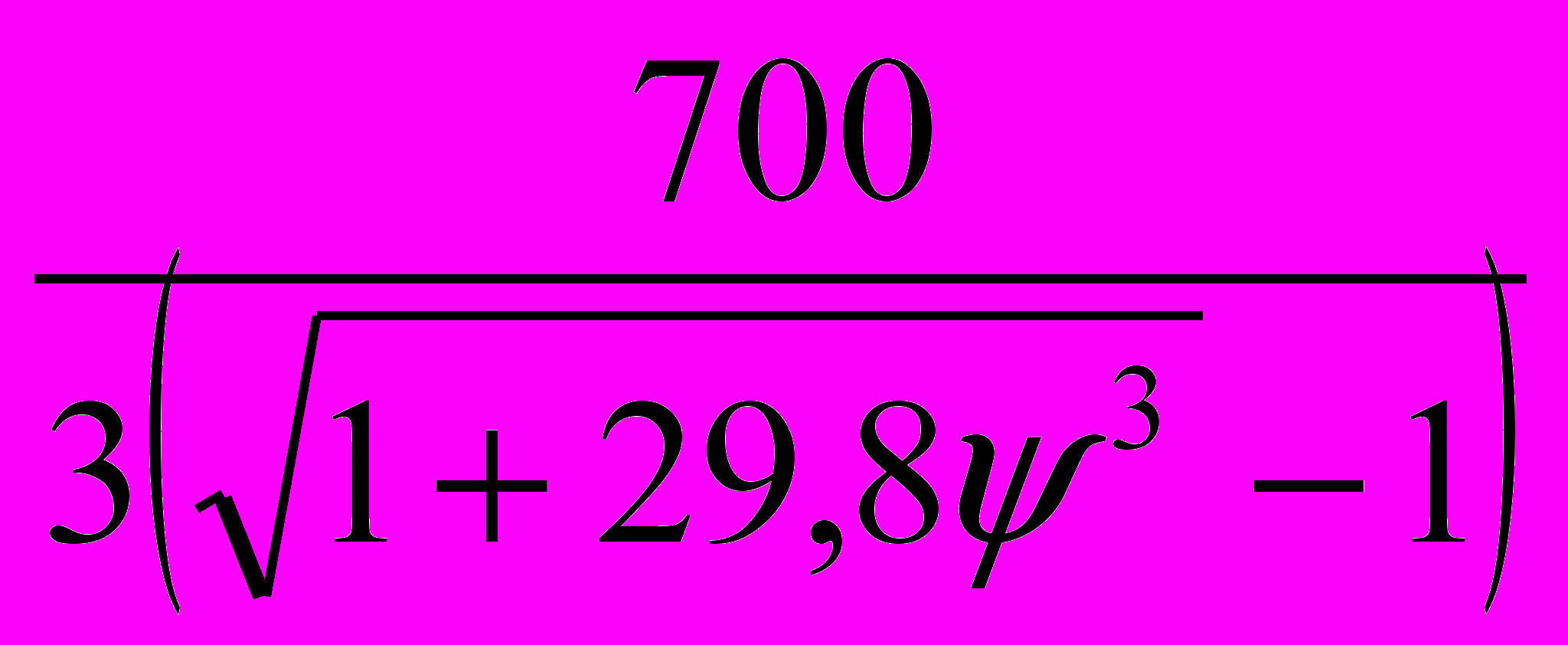

Тому що  < 2, то

P₃ = ; P₃ = = 60 кПа.


При вибуху 100 т зрідженого пропану адміністративно-побутовий корпус виявиться під впливом повітряної ударної хвилі з надлишковим тиском близько 60 кПа. При P50 кПа будівля потрапляє у зону повних руйнувань: руйнуються всі основні елементи будівлі, включаючи несучі конструкції. Використання будівлі неможливе.


3. Виробництво відноситься до категорії пожежонебезпечності Б.

Адміністративна будівля має ступень вогнестійкості 2. Оцінка пожежного стану проводиться в залежності від ступеня вогнестійкості будівлі. Якщо адміністративна будівля має ступень вогнестійкості 2, тобто основні елементи будівлі виконані з негорючих матеріалів, то орієнтовний час розвитку пожежі до повного обхвату будівлі вогнем становить не більше 2 годин; щільність забудови не повинна перевищувати 30%, при швидкості вітру 3-5 м/с швидкість розповсюдження вогню буде становити 60-120 м/год.


Приклдад 4.

Адміністративна будівля зі ступенем вогнестійкості 2 розташована на відстані 450 м від сховища, де знаходиться ємність із пропаном, маса пропана 200 т. Визначити імпульс теплового потоку випромінювання.


Виконання.

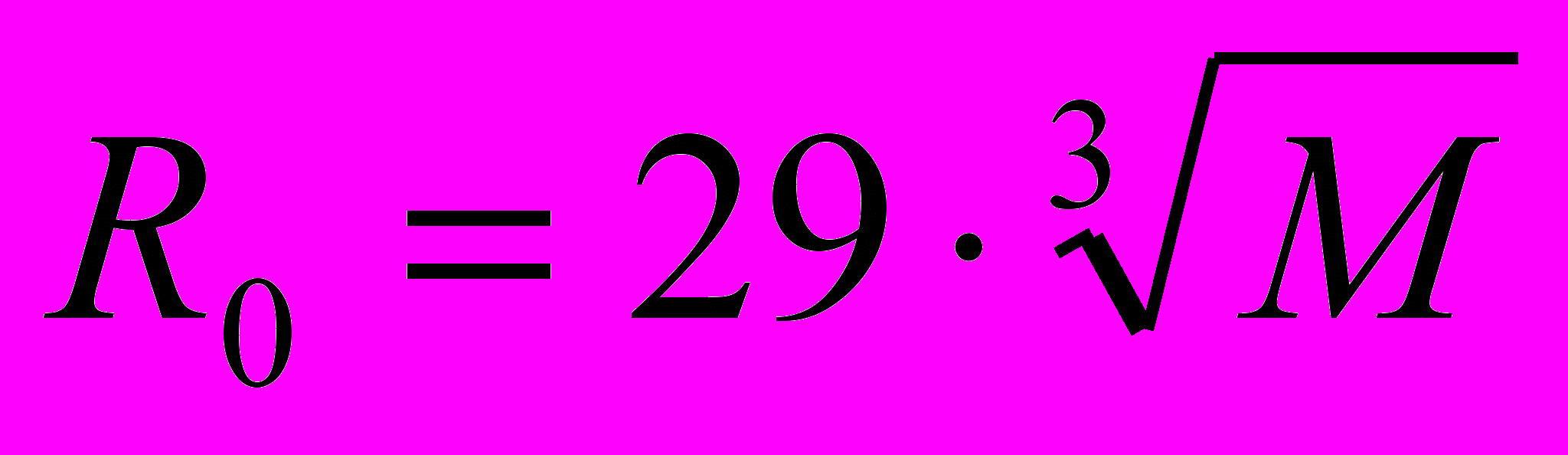

Радіус вогняної кулі:

; = 134,6 м,

де М – половина маси зрідженого палива; М = 200/2 = 100 т


Час існування вогняної кулі:

; = 20, 89 с


Потік випромінювання від вогняної кулі: q= EFT


де Е=270 кВт/м² – потужність поверхневої емісії;

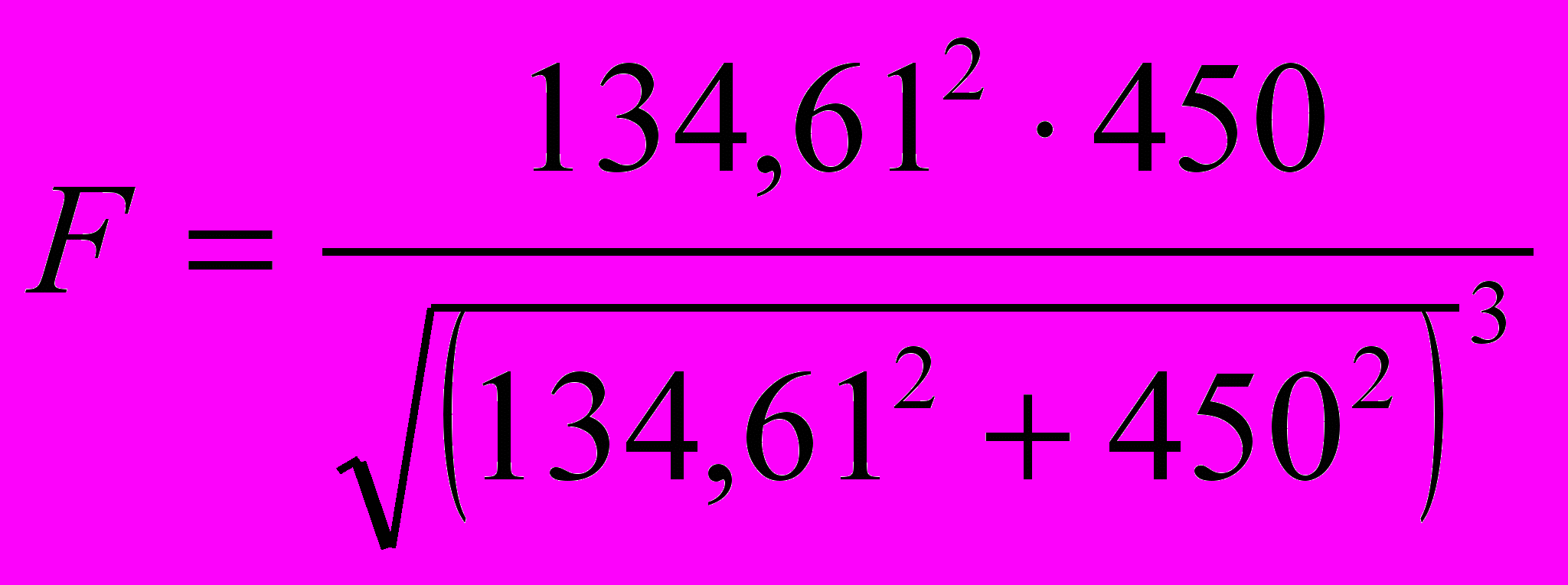

F – коефіцієнт, що враховує фактор кута падіння

; = 0,08


Т – провідність повітря:

Т=1 - 0,058 ln R ; Т = 1 - 0,058 ln 450 = 0,65


q = 270 · 0,08 · 0,65 = 14,04 кВт/м²


Імпульс теплового потоку випромінювання:

Q=qt, Q = 14,04 · 20,89 = 293,3 Дж/м²



Висновки:

Оскільки розрахована величина імпульсу теплового потоку випромінювання дорівнює 293,3 Дж/м², а гранично допустима величина імпульсу теплового потоку для шкіри людини складає 42 Дж/м², то людина одержить опіки другого ступеню. Одяг на людині повинен бути плотним і з натуральних матеріалів.

Гранично безпечний радіус (радіус евакуації) для людини складе

r = 3,5R₀ = 3,5 · 134,61 = 471,1 м.

Можно зробити висновок, що адміністративна будівля розташована в неприпустимій близькості від сховища з пропаном.


ПОСТАНОВКА ЗАВДАННЯ

В -1

1.Склад єдиної державної системи.

2. Сучасні і перспективні засоби поразки та їхній вплив.

3. Правова база організації захисту населення від надзвичайних ситуацій (н.с.) в Україні.

4. Дії по попередженню, порятунку і допомозі при землетрусі.

5. Розрахувати глибину зони можливого зараження при аварії, що відбулася при руйнуванні ємності з воднем фтористим об’ємом 50 м³, висота піддона ємності 1 м. Метеоумови: температура повітря 20ºС, швидкість вітру 1 м/с, інверсія.

6. Адміністративний будинок зі ступенем вогнестійкості 2 розташовано на відстані 500 м від сховища, де знаходиться ємність з метаном, маса метану 50 т, швидкість вітру у землі 3 м/с. Визначити в зону яких руйнувань потрапить цей будинок при вибуху газоповітряної суміші. Оцінити пожежний стан (час розвитку пожежі; щільність забудови; швидкість поширення вогню).


В-2

Органи управління єдиною державною системою.

Можливий характер сучасних воєн.

Задачі ЦО України відповідно до Закону про ЦО Україну.

Дії по попередженню, порятунку і допомозі при хімічній аварії.

5. Розрахувати площу зони можливого зараження при аварії, що відбулася при руйнуванні ємності з метілом бромистим об’ємом 70 м³, висота піддона ємності 1,5 м. Метеоумови: температура повітря 20ºС, швидкість вітру 1 м/с, інверсія.

6. Адміністративний будинок зі ступенем вогнестійкості 2 розташовано на відстані 500 м від сховища, де знаходиться ємність з метаном, маса метану 250 т. Визначити імпульс теплового потоку випромінювання і радіус евакуації.

Оцінити пожежний стан (час розвитку пожежі; щільність забудови; швидкість поширення вогню).


В-3

1. Органи управління єдиною державною системою на загальнодержавному рівні.

2. Сучасні засоби поразки та їх характеристика.

3. Задачі ЦО України відповідно до Закону про ЦО Україну.

4. Дії по попередженню, порятунку і допомозі при хімічній аварії.


5. Оцінити можливі людські втрати в зоні зараження СДОР, у результаті аварії, що відбулася при руйнуванні ємності з метілакрилатом об’ємом 40 м³, висота піддона ємності 1,2 м. Метеоумови: температура повітря 20°С, швидкість вітру 1 м/с, інверсія. Середня густота заселення складає 5 тис. чол / км².

6. Адміністративний будинок зі ступенем вогнестійкості 3 розташовано на відстані 200 м від сховища, де знаходиться ємність із пропаном, маса пропану 150 т, швидкість вітру у землі 3 м/с. Визначити в зону яких руйнувань потрапить цей будинок при вибуху газоповітряної суміші. Оцінити пожежний стан (час розвитку пожежі; щільність забудови; швидкість поширення вогню).


В-4

1. Органи управління єдиною державною системою на регіональному рівні.

2. Звичайна зброя.

3. Попередження виникнення н.с. техногенного характеру і відповідні заходи ЦО.

4. Структура й організаційні принципи ЦО, створення єдиної державної системи попередження і реагування на н.с.

5. Визначити ступінь хімічної небезпеки об'єкта, якщо в результаті аварії відбулось руйнування ємності з метілмеркаптаном об’ємом 60 м³, висота піддона ємності 2 м. Метеоумови: температура повітря 20°С, швидкість вітру 1 м/с, інверсія. Середня густота заселення складає 6 тис. чол / км².

6. Адміністративний будинок зі ступенем вогнестійкості 3 розташовано на відстані 400 м від сховища, де знаходиться ємність з метаном, маса метану 150 т. Опіки якого ступеня при цьому одержить людина. Оцінити пожежний стан (час розвитку пожежі; щільність забудови; швидкість поширення вогню).


В-5

1. Органи управління єдиною державною системою на місцевому рівні.

2. Зброя масової поразки. Ядерна зброя.

5. Оповіщення населення про погрозу виникнення н.с. Засіб і способи.


4. Дії по попередженню, порятунку і наданню допомоги при надвиженні хвилі холоду.

5. Об'єкт Х розташований на східній окраїні міста. На відстані 6 км від нього, у західній частині міста, на хімічно-небезпечному об'єкті була зруйнована ємність утримуюча нітрил акрилової кислоти. Максимально ємність може вмістити 50 т . Висота піддона ємності 1,5 м. Метеоумови: температура повітря 20ºС, швидкість вітру 1 м/с, вітер західний, інверсія. Визначити, чи попадає об'єкт Х в зону можливого зараження. Визначити час підходу зараженого повітря до об'єкта.

6. Адміністративний будинок зі ступенем вогнестійкості 1 розташовано на відстані 400 м від сховища, де знаходиться ємність з метаном, маса метану 110 т, швидкість вітру у землі 3 м/с. Визначити в зону яких руйнувань потрапить цей будинок при вибуху газопаровоздушной суміші. Оцінити пожежний стан (час розвитку пожежі; щільність забудови; швидкість поширення вогню).


В-6

1. Органи управління єдиною державною системою на об'єктовому рівні.

2. Хімічна зброя.

3. Основні принципи захисту населення і територій.

4. Дії по попередженню, порятунку і допомозі при побутовій пожежі.

5. Розрахувати глибину зони можливого зараження при аварії, що відбулася при руйнуванні ємності утримуючої 150 т азотної кислоти (оксиди азоту), висота піддона ємності 2 м. Метеоумови: температура повітря 20ºС, швидкість вітру 1 м/с, інверсія.

6. Адміністративний будинок зі ступенем вогнестійкості 2 розташовано на відстані 650 м від сховища, де знаходиться ємність із пропаном, маса пропану 50 т, швидкість вітру у землі 3 м/с. Визначити в зону яких руйнувань потрапить цей будинок при вибуху газоповітряної суміші. Оцінити пожежний стан (час розвитку пожежі; щільність забудови; швидкість поширення вогню).


В-7

1. Державне управління у сфері захисту від надзвичайних ситуацій.

2. Постійні органи управління з питань техногенно-екологічної безпеки, Цивільної оборони та з надзвичайних ситуацій.

3. Евакуація як спосіб захисту населення від наслідків н.с.

4. Зброя масової поразки, її види.

5. Розрахувати площу зони можливого зараження при аварії, що відбулася при

руйнуванні ємності, утримуючої 70 т оксиду етилену, висота піддону ємності 1,5 м. Метеоумови: температура повітря 20ºС, швидкість вітру 1 м/с, інверсія.

6. Адміністративний будинок зі ступенем вогнестійкості 1 розташовано на відстані 350 м від сховища, де знаходиться ємність з метаном, маса метану 180 т. Визначити імпульс теплового потоку випромінювання і радіус евакуації. Оцінити пожежний стан (час розвитку пожежі; щільність забудови; швидкість поширення вогню).


В-8

1. Сили і засоби єдиної державної системи.

2. Біологічна зброя.

3. Попередження виникнення н.с. техногенного характеру і відповідні заходи ЦО.

4. Вибухи і пожежі на хімічних заводах і заходу для їхнього попередження і ліквідації.

5. Оцінити можливі людські втрати в зоні зараження СДОР, у результаті аварії, що відбулася при руйнуванні ємності, утримуючої 140 т зрідженого сірководню, висота піддона ємності 1 м. Метеоумови: температура повітря 20°С, швидкість вітру 1 м/с, інверсія. Середня густота заселення складає 7 тис. чол / км².

6. Адміністративний будинок зі ступенем вогнестійкості 3 розташовано на відстані 650 м від сховища, де знаходиться ємність із метаном, маса метану 350 т, швидкість вітру у землі 3 м/с. Визначити в зону яких руйнувань потрапить цей будинок при вибуху газоповітряної суміші. Оцінити пожежний стан (час розвитку пожежі; щільність забудови; швидкість поширення вогню).


В-9

1. Сили та засоби захисту від надзвичайних ситуацій.

2. Основні заходи, що реалізуються єдиною державною системою.

3. Захист населення від біологічної зброї.

4. Дії по попередженню і допомозі під час урагану.

5. Визначити ступінь хімічної небезпеки об'єкта, якщо в результаті аварії відбулось руйнування ємності, утримуючої 60 т сірковуглецю, висота піддона ємності 1,2 м. Метеоумови: температура повітря 20°С, швидкість вітру 1 м/с, інверсія. Середня густота заселення складає 6,5 тис. чол / км².

6. Адміністративний будинок зі ступенем вогнестійкості 1 розташовано на відстані 700 м від сховища, де знаходиться ємність з метаном, маса метану 170 т. Опіки якого ступеня при цьому одержить людина. Оцінити пожежний стан (час розвитку пожежі; щільність забудови; швидкість поширення вогню).


В-10

1. Поняття про Цивільну оборону.

2. Перспективні види зброї.

3.Радіаційний і хімічний захист населення при н.с. техногенного і військового характеру.

4. Дії по попередженню, порятунку і допомозі при повенях.

5. Об'єкт Х розташований на східній окраїні міста. На відстані 6 км від нього, у західній частині міста, на хімічно-небезпечному об'єкті була зруйнована ємність утримуюча концентровану соляну кислоту. Максимально ємність може вмістити 240 т . Висота піддона ємності 3 м. Метеоумови: температура повітря 20ºС, швидкість вітру 1 м/с, вітер західний, інверсія. Визначити, чи попадає об'єкт Х в зону можливого зараження. Визначити час підходу зараженого повітря до об'єкта.

6. Адміністративний будинок зі ступенем вогнестійкості 1 розташовано на відстані 150 м від сховища, де знаходиться ємність із пропаном, маса пропану 50 т, швидкість вітру у землі 3 м/с. Визначити в зону яких руйнувань потрапить цей будинок при вибуху газоповітряної суміші. Оцінити пожежний стан (час розвитку пожежі; щільність забудови; швидкість поширення вогню).


В-11

1. Системи цивільної оборони.

2. Рівні надзвичайних ситуацій.

3. Організація життєзабезпечення населення під час н.с. техногенного і військового характеру.

4. Дії по попередженню, порятунку і наданню допомоги при надвиженні хвилі холоду.

5. Розрахувати глибину зони можливого зараження при аварії, що відбулася при руйнуванні ємності з триметіламіном об`ємом 55 м³, висота піддона ємності 1,5 м. Метеоумови: температура повітря 20ºС, швидкість вітру 1 м/с, інверсія.

6. Адміністративний будинок зі ступенем вогнестійкості 3 розташовано на відстані 270 м від сховища, де знаходиться ємність з метаном, маса метану 240 т, швидкість вітру у землі 3 м/с. Визначити в зону яких руйнувань потрапить цей будинок при вибуху газоповітряної суміші. Оцінити пожежний стан (час розвитку пожежі; щільність забудови; швидкість поширення вогню).


В-12

1. Завдання Цивільної оборони України.

2. Надзвичайні ситуації техногенного характеру.

3. Радіаційний і хімічний захист населення при н.с. техногенного і військового характеру.

4. Підготовка керівного складу ЦО і навчання населення діям у н.с.

5. Розрахувати площу зони можливого зараження при аварії, що відбулася при руйнуванні ємності з формальдегідом об’ємом 175 м³, висота піддону ємності 2 м. Метеоумови: температура повітря 20ºС, швидкість вітру 1 м/с, інверсія.

6. Адміністративний будинок зі ступенем вогнестійкості 3 розташовано на відстані 330 м від сховища, де знаходиться ємність з метаном, маса метану 120 т. Визначити імпульс теплового потоку випромінювання і радіус евакуації. Оцінити пожежний стан (час розвитку пожежі; щільність забудови; швидкість поширення вогню).
