ЗАДАНИЕ № 14
Рассчитать электролебедку (рисунок 14). Разработать конструкцию барабана с опорами и компенсирующей муфтой.
Рисунок 14 – Схема электролебедки
Таблица 13.14
| Исходные расчетные данные | Варианты | ||||
| 14 | 27 | 44 | 74 | 89 | |
| Тяговое усилие  ,  | 1 | 0,6 | 2 | 4 | 3,2 |
| Скорость каната  ,  | 36 | 50 | 40 | 26 | 30 |
| Канатоемкость  ,  | 60 | 40 | 150 | 100 | 80 |
| Режим работы ПВ, % | 15 | 25 | 25 | 15 | 25 |
ЗАДАНИЕ № 15
Рассчитать наклонный скребковый транспортер с погруженными скребками (рисунок 15). Разработать конструкцию приводного вала с опорами.

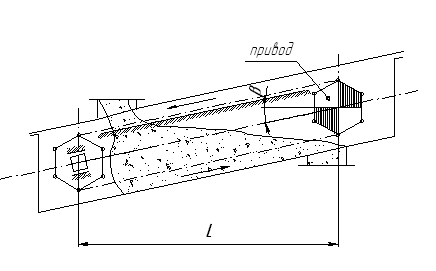

Рисунок 15 – Схема скребкового транспортера
Таблица 13.15
| Исходные расчетные данные | Варианты | ||||
| 15 | 26 | 45 | 75 | 90 | |
| Вид груза | Рожь | Овес | Пшеница | Кукуруза | Подсол- нечник |
| Расчетная производительность  ,  | 175 | 100 | 150 | 80 | 50 |
| Расстояние  , | 55 | 70 | 40 | 60 | 50 |
| Скорость перемещения ,  | 0,35 | 0,4 | 0,3 | 0,45 | 0,5 |
| Насыпная плотность груза  ,  | 0,78 | 0,5 | 0,83 | 0,75 | 0,45 |
| Угол наклона  ,  | 8 | 10 | 8 | 6 | 7 |
ЗАДАНИЕ № 16
Рассчитать наклонной скребковый транспортер с погруженными скребками (рисунок 16). Разработать конструкцию натяжной станции.
Рисунок 16 – Схема скребкового транспортера
Таблица 13.16
| Исходные расчетные данные | Варианты | ||||
| 16 | 25 | 46 | 76 | 81 | |
| Вид груза | Бобы | Горох | Ячмень | Просо | Рожь |
| Расчетная производительность , | 30 | 50 | 80 | 120 | 150 |
| Расстояние , | 65 | 100 | 60 | 48 | 40 |
| Скорость перемещения , | 0,22 | 0,25 | 0,28 | 0,2 | 0,4 |
| Насыпная плотность груза , | 0,7 | 0,8 | 0,65 | 0,85 | 0,75 |
| Угол наклона , | 8 | 10 | 10 | 12 | 14 |
ЗАДАНИЕ № 17
Рассчитать люлечный элеватор для подъема штучных грузов (рисунок 17).
Разработать конструкцию приводного вала с опорами и храповым остановом.
Рисунок 17 – Схема люлечного элеватора
Таблица 13.17
| Исходные расчётные данные | Варианты | | ||||||||||
| 17 | 24 | 47 | 77 | 82 | | |||||||
| | Расчетная производительность ,  | 600 | 700 | 500 | 800 | 1000 | ||||||
| | Размеры груза в плане  , |  |  |  | |  | ||||||
| | Масса груза  ,  | 48 | 18 | 40 | 36 | 25 | ||||||
| | Число грузов в люльке  ,  | 1 | 2 | 1 | 1 | 2 | ||||||
| | Высота подъема  , | 12 | 15 | 18 | 24 | 30 | ||||||
| | Скорость перемещения , | 0,3 | 0,6 | 0,2 | 0,4 | 0,25 | ||||||
ЗАДАНИЕ № 18
Рассчитать механизм подъема тележки двухбалочного крана складского помещения (рисунок 18).
Разработать конструкцию барабана с опорами.

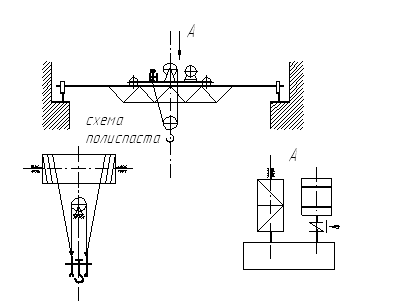

Рисунок 18 – Схема механизма подъёма тележки двухбалочного крана
Таблица 13.18
| Исходные расчетные данные | Варианты | ||||
| 18 | 23 | 48 | 78 | 83 | |
| Грузоподъемность , | 2 | 3,2 | 4 | 5 | 8 |
| Скорость подъема груза , | 10 | 9 | 12 | 15 | 10 |
| Высота подъема , | 5,5 | 6 | 8 | 10 | 10 |
| Режим работы ПВ, % | 25 | 25 | 15 | 15 | 25 |
ЗАДАНИЕ № 19
Рассчитать вертикальный ковшовый цепной элеватор (рисунок 19).
Разработать конструкцию натяжной станции элеватора.

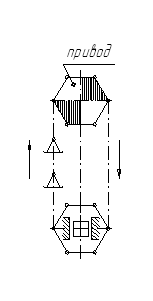

Рисунок 19 – Схема вертикального ковшового цепного элеватора
Таблица 13.19
| Исходные расчетные данные | Варианты | ||||
| 19 | 22 | 49 | 79 | 84 | |
| Транспортируемый груз | Свекла | Соль | Карто- фель | Кукуруза | Уголь |
| Расчетная производительность , | 100 | 32 | 32 | 50 | 40 |
| Высота подъема , | 22 | 20 | 18 | 24 | 28 |
| Скорость подъема , | 0,5 | 1,2 | 0,4 | 1 | 0,7 |
| Насыпная плотность , | 0,65 | 0,74 | 0,73 | 0,8 | 0,85 |
ЗАДАНИЕ № 20
Рассчитать вертикальный ковшовый цепной элеватор (рисунок 20).
Разработать конструкцию приводного вала с опорами и храповым остановом.
Рисунок 20 – Схема вертикального ковшового цепного элеватора
Таблица 13.20
| Исходные расчетные данные | Варианты | ||||
| 20 | 21 | 50 | 80 | 85 | |
| Транспортируемый груз | Бобы | Свекла | Карто- фель | Мелк. корм | Известков. камень |
| Расчетная производительность , | 26 | 85 | 120 | 100 | 300 |
| Высота подъема , | 16 | 18 | 25 | 20 | 24 |
| Скорость подъема , | 0,9 | 0,65 | 0,6 | 1,3 | 0,8 |
| Насыпная плотность , | 0,75 | 0,7 | 0,7 | 1,2 | 1,8 |
ЛИТЕРАТУРА
1. Александров, М.П. Подъёмно-транспортные машины / М.П. Александров. – М.: Высш. школа, 1985.
2. Александров, М.П. Курсовое проектирование грузоподъемных машин / М.П. Александров. – М.: Высш. школа, 1983.
3. Заводчиков, Н.И. Грузоподъемные машины / Н.И. Заводчиков. – М.: Высш. школа, 1982.
4. Соколов, А.Я. Транспортирующие и перегрузочные машины для комплексной механизации пищевых производств / А.Я. Соколов. – М.: Машиностроение, 1984. (Рекомендуется для расчетов элеваторов и скребковых транспортеров.)
5. Левинсон, В.И. Транспортные устройства непрерывного действия / В.И. Левинсон. – М.: Высш. школа, 1980.
6. Павлов, Н.Г. Примеры расчета кранов / Н.Г. Павлов. – М.: Высш. школа, 1981.
7. Спиваковский, А.В. Транспортирующие машины / А.В. Спиваковский. – М.: Высш. школа, 1983.
8. Спиваковский, А.В. Транспортирующие машины: атлас чертежей / А.В. Спиваковский. – М.: Высш. школа, 1982.
9. Зенков, Р.Л. Машины непрерывного транспорта / Р.Л. Зенков. – М.: Машиностроение, 1987.
10. Шахмейстер, Л.Г. Теория и расчет ленточных конвейеров / Л.Г. Шахмейстер. – М.: Машиностроения, 1978.
11. Балашов, В.П. Грузоподъёмные и транспортирующие машины на заводах строительных материалов / В.П. Балашов. – М.: Машиностроение, 1987.
12. ГОСТ 7.1 – 2003. Библиографическая запись. Общие требования и правила составления.
13. СТП 12 400 – 2004. Образовательный стандарт высшего профессионального образования АлтГТУ. Курсовой проект (курсовая работа). Общие требования к содержанию, организации выполнения и оформлению.
