ЗАДАНИЕ № 6
Рассчитать ковшевой элеватор для подъема муки с винтовым натяжным устройством (рисунок 9).
Разработать конструкцию натяжной станции.

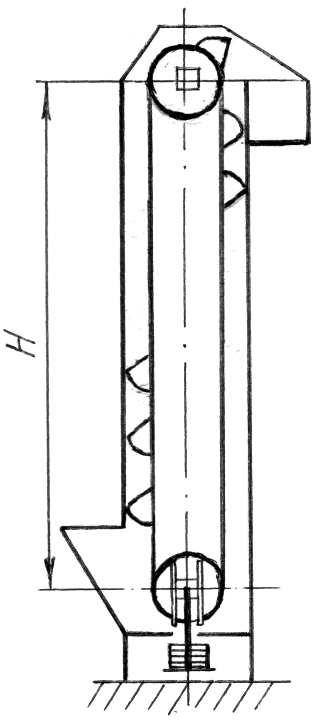

Рисунок 9 – Схема ковшевого элеватора
Таблица 13.6
| Исходные расчетные данные | Варианты | ||||
| 06 | 35 | 55 | 66 | 91 | |
| Расчетная производительность  ,  | 7 | 3 | 8 | 10 | 12 |
| Высота подъема  ,  | 20 | 24 | 22 | 18 | 16 |
| Скорость подъема  ,  | 1,5 | 1,2 | 1,2 | 1,3 | 1,4 |
| Насыпная плотность  ,  | 0,64 | 0,52 | 0,56 | 0,5 | 0,6 |
ЗАДАНИЕ № 7
Рассчитать ковшевой элеватор с грузовым натяжным устройством для подъема зерна.
Разработать конструкцию натяжной станции (рисунок 10).

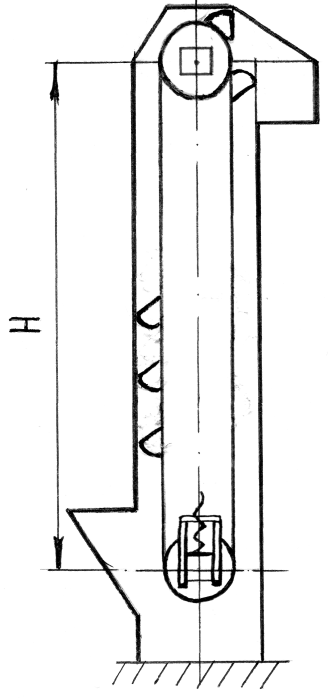

Рисунок 10 – Схема ковшевого элеватора
Таблица 13.7
| Исходные расчетные данные | Варианты | ||||
| 07 | 34 | 54 | 67 | 92 | |
| Расчетная производительность ,  | 10 | 15 | 100 | 150 | 200 |
| Высота подъема , | 30 | 20 | 40 | 30 | 25 |
| Скорость подъема , | 1,1 | 2,7 | 2 | 3 | 2 |
| Насыпная плотность , | 0,5 | 0,6 | 0,65 | 0,7 | 0,82 |
ЗАДАНИЕ № 8
Рассчитать наклонный пластинчатый транспортер (см. рисунок 7) для перемещения мешков.
Разработать конструкцию натяжной станции.
Таблица 13.8
| Исходные расчетные данные | Варианты | ||||
| 08 | 33 | 53 | 68 | 93 | |
| Расчетная производительность транспортера , т/ч | 950 | 900 | 700 | 450 | 400 |
| Размеры груза  , |  |  |  |  |  |
| Масса одного груза  ,  | 45 | 50 | 60 | 72 | 80 |
| Скорость перемещения , | 0,8 | 0,7 | 0,6 | 0,5 | 0,4 |
| Расстояние  , | 20 | 30 | 40 | 25 | 35 |
| Угол наклона  ,  | 6 | 8 | 10 | 12 | 14 |
ЗАДАНИЕ № 9
Рассчитать ленточный транспортер (рисунок 11). Разработать конструкцию грузовой тележечной натяжной станции.

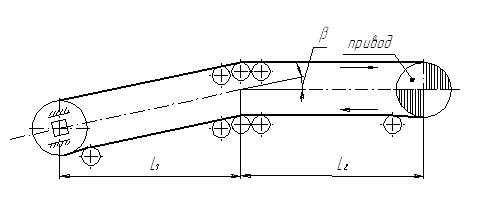

Рисунок 11 – Схема ленточного транспортера
Таблица 13.9
| Исходные расчетные данные | Варианты | ||||
| 09 | 32 | 52 | 69 | 94 | |
| Транспортируемый груз | Ячмень | Просо | Карто- фель | Сахар- песок | Известк. камень |
| Расчетная производительность , | 60 | 70 | 40 | 80 | 160 |
| Скорость перемещения , | 3,5 | 4,2 | 1,2 | 2,2 | 1,5 |
| Расстояние  , | 10 | 18 | 20 | 25 | 24 |
| Расстояние  , | 50 | 62 | 50 | 75 | 116 |
| Угол наклона транспортера , | 14 | 18 | 15 | 12 | 16 |
| Насыпная плотность груза , | 0,65 | 0,7 | 0,73 | 1 | 1,8 |
ЗАДАНИЕ № 10
Рассчитать грузоподъемный механизм поворотного крана (рисунок 12).
Разработать конструкцию барабана с опорами.

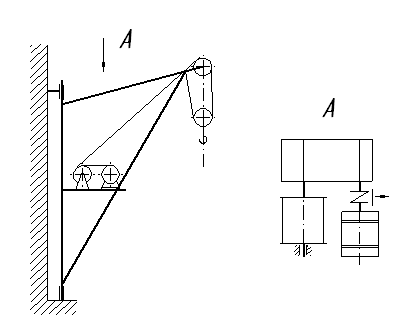

Рисунок 12 – Схема поворотного крана
Таблица 13.10
| Исходные расчетные данные | Варианты | ||||
| 10 | 31 | 51 | 70 | 95 | |
| Грузоподъемность ,  | 0,8 | 1,25 | 1,6 | 2 | 2,5 |
| Скорость подъема ,  | 7 | 5 | 6 | 8 | 4 |
| Высота подъема , | 4 | 5 | 7 | 6 | 8 |
| Режим работы ПВ, % | 25 | 25 | 15 | 15 | 25 |
ЗАДАНИЕ № 11
Рассчитать ковшовой элеватор (см. рисунок 9). Выбрать тип натяжного устройства и разработать конструкцию натяжной станции.
Таблица 13.11
| Исходные расчётные данные | Варианты | | ||||||||||
| 11 | 30 | 41 | 71 | 86 | | |||||||
| | Вид груза | Мука | Мука | Рожь | Кукуруза | Просо | ||||||
| | Расчетная производительность , | 4 | 14 | 200 | 130 | 85 | ||||||
| | Высота подъема , | 20 | 20 | 28 | 36 | 40 | ||||||
| | Скорость подъема , | 1,2 | 1,5 | 2,5 | 2,2 | 2,5 | ||||||
| | Насыпная плотность , | 0,45 | 0,64 | 0,72 | 0,75 | 0,85 | ||||||
ЗАДАНИЕ № 12
Рассчитать ковшовой элеватор для подъема пшеницы (см. рисунок 10). Разработать конструкцию приводного вала с опорами и храповым остановом.
Таблица 13.12
| Исходные расчетные данные | Варианты | ||||
| 12 | 29 | 42 | 72 | 87 | |
| Расчетная производительность , | 30 | 50 | 100 | 75 | 150 |
| Высота подъема , | 24 | 42 | 25 | 40 | 30 |
| Скорость подъема , | 2,6 | 1,8 | 1,6 | 2,3 | 2,7 |
| Насыпная плотность , | 0,7 | 0,73 | 0,78 | 0,8 | 0,83 |
ЗАДАНИЕ № 13
Рассчитать горизонтальный скребковый транспортер с погруженными скребками (рисунок 13). Разработать конструкцию натяжной станции.

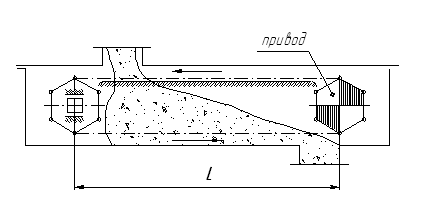

Рисунок 13 – Схема скребкового транспортера
Таблица 13.13
| Исходные расчетные данные | Варианты | ||||
| 13 | 28 | 43 | 73 | 88 | |
| Транспортируемый груз | Горох | Отруби | Мука | Рожь | Пшеница |
| Расчетная производительность  , | 80 | 60 | 50 | 90 | 120 |
| Расстояние , | 60 | 80 | 100 | 75 | 25 |
| Скорость перемещения , | 0,2 | 0,25 | 0,35 | 0,45 | 0,4 |
| Насыпная плотность груза , | 0,8 | 0,3 | 0,64 | 0,68 | 0,7 |
