Спектр У. и. может быть линейчатым (спектры изолированных атомов, ионов, лёгких молекул), непрерывным (спектры тормозного или рекомбинац.

782


излучения) или состоять из полос (спектры тяжёлых молекул; см. Спектры оптические),

При взаимодействии У. и. с в-вом могут происходить ионизация его ато­мов и фотоэффект. Оптич. св-ва в-в в УФ области спектра значительно отличаются от их оптич. св-в в види­мой области. Характерно уменьшение прозрачности в У. и. (увеличение коэфф. поглощения) большинства тел, прозрачных в видимой области. Напр., обычное стекло непрозрачно при 320 нм; в более коротковолновой области прозрачны лишь увиолевое стекло, сапфир, фтористый магний, кварц, флюорит, фтористый литий (име­ет наиболее далёкую границу про­зрачности — до =105 нм) и нек-рые др. материалы. Из газообразных в-в на­ибольшую прозрачность имеют инерт­ные газы, граница прозрачности к-рых определяется величиной их иониза­ционного потенциала (самую корот­коволновую границу прозрачности имеет Не — =50,4 нм). Воздух непро­зрачен практически при <185 нм из-за поглощения У. и. кислородом.

Коэфф. отражения всех материалов (в т. ч. металлов) уменьшается с уменьшением . Напр., коэфф. отра­жения свеженапылённого Аl, одного из лучших материалов для отража­ющих покрытий в видимом диапазоне, резко уменьшается при <90 нм и значительно уменьшается также вслед­ствие окисления поверхности. Для защиты поверхности алюминия от окисления применяются покрытия из фтористого лития или фтористого маг­ния. В области длин волн <80 нм нек-рые материалы имеют коэфф. от­ражения 10—30% (золото, платина, радий, вольфрам и др.), однако при <40 нм и их коэфф. отражения снижается до 1% и ниже.

Источники У. и. Излучение нака­лённых до темп-р ~3000 К тв. тел содержит заметную долю У. и. не­прерывного спектра, интенсивность к-рого растёт с увеличением темп-ры. Более мощный источник У. и.— любая высокотемпературная плазма. Для различных применений У. и. исполь­зуются ртутные, ксеноновые и др. газоразрядные лампы, окна к-рых (либо целиком колбы) изготовляют из прозрачных для У. и. материалов (чаще из кварца). Интенсивное У. и. непрерывного спектра испускают эл-ны в ускорителе (см. Синхротронное из­лучение). Для УФ области сущест­вуют лазеры, наименьшую длину вол­ны испускает лазер с умножением частоты (=38 нм).

Естеств. источники У. и.— Солнце, звёзды, туманности и др. космич. объекты. Однако лишь длинноволно­вая часть их излучения (>290 нм) достигает земной поверхности. Более коротковолновое излучение поглоща­ется атмосферой на выс. 30—200 км, что играет большую роль в атм. процессах. У. и. звёзд и др. космич. тел, кроме того, в интервале =91,2—20 нм практически полностью погло­щается межзвёздным водородом.

Приёмники У. и. Для регистрации У. и. при =230 нм используются обычные фотоматериалы, в более ко­ротковолновой области к нему чув­ствительны спец. маложелатиновые фотослои. Применяются фотоэлект­рич. приёмники, использующие спо­собность У. и. вызывать ионизацию и фотоэффект: фотодиоды, ионизац. камеры, счётчики фотонов, фотоумно­жители и т. д. Разработан также осо­бый вид фотоумножителей — каналовые электронные фотоумножители, по­зволяющие создавать микроканаловые пластины. В таких пластинах каждая ячейка явл. каналовым электронным умножителем размером до 10 мкм. Микроканаловые пластины позволяют получать фотоэлектрич. изображения в У. и. и объединяют преимущества фотографич. и фотоэлектрич. методов регистрации излучения. При исследо­вании У. и. также используют разл. люминесцирующие в-ва, преобразу­ющие У. и. в видимое. На их основе созданы приборы для визуализации изображения в У. и.

Применение У. и. Изучение спек­тров испускания, поглощения и от­ражения в УФ области позволяет определять электронную структуру атомов, молекул, ионов, твёрдых тел. УФ спектры Солнца, звёзд, туман­ностей несут информацию о физ. процессах, происходящих в горячих областях этих космич. объектов. На фотоэффекте, вызываемом У. и., ос­нована фотоэлектронная спектроско­пия. У. и. может нарушать хим. связи в молекулах, в результате чего могут возникать разл. фотохим. ре­акции, что послужило основой для фотохимии. Люминесценция под дей­ствием У. и. используется для созда­ния люминесцентных ламп, светя­щихся красок, в люминесцентном ана­лизе, дефектоскопии. У. и. приме­няется в криминалистике и искусст­воведении. Способность разл. в-в к избирательному поглощению У. и. используется для обнаружения вред­ных примесей в атмосфере и в УФ микроскопии.

Биологическое действие У. и. У. и. поглощается верх. слоями тканей ра­стений, кожи человека или животных. При этом происходят хим. изменения молекул биополимеров. Малые дозы оказывают благотворное действие на организмы — способствуют образова­нию витаминов группы D, улучшают иммунобиол. свойства. Большие дозы могут вызывать повреждение глаз и ожог кожи.

• Мейер А., Зейтц Э., Ультра­фиолетовое излучение, пер. с нем., М., 1952; Samson J. A. R., Techniques of vacuum ultraviolet spectroscopy, N.Y,, 1967; Зайдель A. H., Шрейдер В. Я., Вакуумная спектроскопия и ее применение, М., 1976.

А. Н. Рябцев.

УЛЬТРАХОЛОДНЫЕ НЕЙТРОНЫ, очень медленные нейтроны со скоро­стями 5 м/с. Термин У. н. объясняется тем, что примерно с такой же скоростью двигались бы молекулы газа при темп-ре ниже 10^-2 К. У. н. обладают малой кинетич. энергией (~10^-7 эВ), недостаточной для пре­одоления слабого отталкивания яд­рами, и полностью отражаются от по­верхности мн. материалов (см. Ней­тронная оптика).

Полное отражение У. н. от стенок позволяет хранить их в течение неск. мин внутри замкнутых вакуумированных камер. Время хранения У. н. в замкнутых сосудах ограничено вре­менем жизни свободного нейтрона (до его бета-распада), а также процессами радиационного захвата нейтронов яд­рами и неупругого рассеяния нейт­ронов на ядрах в новерхностном слое толщиной ~10^-6 см. У. н. могут течь по трубам произвольной формы (нейтроноводам) как разре­женный газ. Изогнутые нейтроноводы используются для вывода У. н. из ядерных реакторов и выделения их из потока тепловых нейтронов, в к-ром доля У. н. составляет лишь 10^-11. Поэтому реально получаемые плот­ности У. н. <1 нейтрон/см³. На движение У. н. существенно влияют магн. и гравитац. поля. У. н. могут служить чувствит. инструментом для обнаружения у нейтрона возможного электрич. заряда или электрич. дипольного момента (см. Нейтрон).

• Франк А. И., Ультрахолодные нейтро­ны, «Природа», 1981, № 1.

В. И. Лущиков.

УМОВА ВЕКТОР, вектор плотности потока энергии физ. поля; численно равен энергии, переносимой в ед. времени через единичную площадку, перпендикулярную направлению по­тока энергии в данной точке. Назван по имени Н. А. Умова, впервые (1874) введшего общее понятие о потоке энергии в сплошной среде. Вектор плотности потока энергии эл.-магн. поля наз. Пойнтинга вектором.

УНИПОЛЯРНАЯ ИНДУКЦИЯ, воз­никновение эдс в намагнич. теле, движущемся непараллельно оси на­магничивания. При этом эдс на­правлена перпендикулярно плоскости, в к-рой расположены векторы маг­нитной индукции В и скорости v магнита.

У. и. может быть объяснена в рам­ках классич. электродинамики: под действием Лоренца силы свободные эл-ны перемещаются внутри тела пер­пендикулярно направлениям v и В до тех пор, пока в теле не возникнет электрич. поле, препятствующее это­му перемещению.

Последоват. объяснение явления У. и. даёт относительности теория. В системе отсчёта, связанной с маг­нитом (собственной системе отсчёта), электрич. поле Е отсутствует. Если в лаб. системе отсчёта магнит движется с пост. скоростью v, то, согласно релятив. ф-лам преобразования на-

783


пряжённости полей, в этой системе электрич. поле Е (с точностью до множителя 1/(1-v²/с²), при малых v практически не отличающегося от 1) будет равно: Е=-[vB]/c; эта ф-ла применима к областям как внутри, так и вне намагнич. тела, независимо от того, является ли оно проводящим или непроводящим. Т. о., У. и.— релятив. эффект, в к-ром отчётливо проявляется относит. хар-р деления эл.-магн. поля на электрическое и магнитное.

Наличие электрич. поля приводит к появлению пост. разности потен­циалов, что используется для генери­рования пост. тока в униполярных машинах. Термин «У. и.» неудачен, он возник вследствие того, что в униполярной машине контур, в к-ром наводится эдс, расположен не между полюсами, а со стороны одного из полюсов магнита.

• Т а м м И. Е.., Основы теории элект­ричества, 9 изд., М., 1976; Бертинов А. И., Алиевский Б. Л., Троиц­кий С. Р., Униполярные электрические машины с жидко-металлическим токосъе­мом, М.— Л., 1966.

УНИТАРНАЯ СИММЕТРИЯ, прибли­жённая симметрия, присущая силь­ному взаимодействию элем. ч-ц; явл. обобщением изотопич. симметрии (см. Изотопическая инвариантность) и, как последняя, нарушается эл.-магн. и слабым вз-ствиями. У. с. отражает приближённую симметрию адронов относительно изменения изотопич. спи­на и странности и математически описывается группой SU(3). У. с. объединяет в унитарные мультиплеты частицы, принадлежащие к раз­личным изотопическим мультиплетам и обладающие разными значе­ниями странности, но одинаковыми спином J и внутр. чётностью Р и не сильно различающимися массами. Напр., изотопич. дублет нуклонов (p, n), изотриплет -гиперонов, изосинглет ° и изодублет -гиперонов объединяются в унитарный декуплет

(J=¹/₂, Р=+1).

Согласно совр. представлениям, в основе SU(3)-симметрии лежат не­зависимость энергии вз-ствия от типа образующих адроны кварков (u, d, s) и малые значения эфф. масс этих кварков по сравнению с массами ад­ронов. Т. к. массы u- и d-кварков (~10 МэВ) значительно меньше массы s-кварка (~100 МэВ), то изотопи­ческая симметрия (замена ud) оказы­вается более точной, чем У. с. (замена uds).

Учёт дополнит. квант. чисел («оча­рования», «красоты») приводит к даль­нейшему повышению размерности n матриц, составляющих унитарную группу SU(n).

Д. В. Ширков.

УНИТАРНОСТИ УСЛОВИЕ матри­цы рассеяния, условие равенства еди­нице суммы вероятностей всех возмож­ных процессов, происходящих в сис-

теме. Напр., два сталкивающихся про­тона могут либо упруго рассеяться друг на друге, либо породить один или неск. -мезонов или пару протон-антипротон и т. д.; сумма вероятно­стей всех таких процессов, допусти­мых законами сохранения энергии, импульса, электрич. и барионного за­рядов и т. д., согласно У. у., равна единице. У. у.— одно из осн. состав­ляющих элементов теории рассеяния и метода дисперсионных соотношений. Частным случаем У. у. явл. оптиче­ская теорема, связывающая мнимую часть амплитуды упр. рассеяния на нулевой угол с полным сечением рас­сеяния.

А. В. Ефремов.

УНИТАРНЫЙ ПРЕДЕЛ, энергия двух сталкивающихся ч-ц, выше к-рой вы­ражение для сечения их слабого вз-ст­вия, полученное в низшем порядке теории возмущений по четырёхфермионному слабому вз-ствию, вступает в противоречие с унитарности условием S-матрицы (матрицы рассеяния). Ука­занное сечение пропорц. G²ξ², где G=10^-5/M² (в единицах ћ=1, c=1) — константа универс. фермиевского вз-ствия, М — масса нуклона, ξ — энергия сталкивающихся ч-ц в системе их центра инерции (с. ц. и.) (см. Слабое взаимодействие). С др. стороны, усло­вие унитарности требует, чтобы сече­ние локального вз-ствия падало при высоких энергиях пропорц. 1/ξ². Т. о., энергия У. п. должна равняться примерно G^-1/2300 ГэВ.

Согласно единой теории слабого и эл.-магн. вз-ствия, при энергиях, су­щественно меньших У. п., рост сече­ния а типа G²ξ² должен прекратиться и а должно стать прибл. постоянным, слабо зависящим от ξ. Такое изме­нение зависимости (ξ) связано с тем, что слабое вз-ствие обусловлено обменом тяжёлыми промежуточными векторными бозонами, и его можно рассматривать как четырёхфермионное локальное лишь при малых пере­данных импульсах. Промежуточные бозоны с массой 100 ГэВ были от­крыты в 1983 в ЦЕРН'е на ускори­теле с встречными рр-пучками.

Л. Б. Окунь.

УНТЕРТОН (нем. Unterton, букв.— нижний звук), синусоидальная состав­ляющая периодич. колебания сложной формы с частотой, в нек-рое число раз (чаще всего в 2 раза) меньшей частоты осн. тона. У. возникают, как правило, в нелинейных системах.

УПАКОВОЧНЫЙ КОЭФФИЦИЕНТ, величина, равная отношению дефекта массы ат. ядра к массовому числу. У. к. характеризует значение удель­ной (в пересчёте на один нуклон) энергии связи нуклонов в ядре. См. Ядро атомное.

УПРАВЛЯЕМЫЙ ТЕРМОЯДЕРНЫЙ СИНТЕЗ (УТС), процесс слияния лёг­ких атомных ядер, проходящий с вы­делением энергии, при высоких темп-рах в регулируемых, управляемых условиях. УТС пока ещё не реализован. Для осуществления реакций синтеза реагирующие ядра должны быть сбли­жены на расстояние порядка 10^-11 см, после чего процесс их слияния проис­ходит с заметной вероятностью за счёт туннельного эффекта. Для пре­одоления потенц. барьера сталкиваю­щимся протонам должна быть сооб­щена энергия ~10 кэВ, что соответст­вует темп-ре ~10⁸ К. С увеличением заряда ядер (порядкового номера Z) их кулоновское отталкивание усиливает­ся и величина необходимой для реак­ции энергии возрастает. Эфф. сечения (р,р)- реакций, обусловленных слабыми взаимодействиями, очень малы. Реак­ции между тяжёлыми изотопами водо­рода (дейтерием и тритием) обуслов­лены сильным взаимодействием и име­ют сечение на 22—23 порядка выше (см. Термоядерные реакции). Различия в величинах энерговыделения в реак­циях синтеза не превышают одного порядка. При слиянии ядер дейтерия и трития оно составляет 17,6 МэВ. Высокое энерговыделение и большая скорость этих реакций делают равнокомпонентную смесь дейтерия и три­тия наиболее перспективной для реше­ния проблемы УТС. Тритий радиоак­тивен (период полураспада 12,5 лет) и не встречается в природе. Следова­тельно, для обеспечения работы термо­ядерного реактора, использующего в качестве ядерного горючего тритий, должна быть предусмотрена возмож­ность его воспроизводства. С этой целью рабочая зона реактора может быть окружена слоем лёгкого изотопа лития, в к-ром будет идти реакция:

⁶Li+n ³Н+⁴Не+4,8МэВ.

Эфф. сечение термоядерных реакций быстро возрастает с темп-рой, но даже в оптим. условиях остаётся несравнен­но меньше эфф. сечения атомных столкновений. По этой причине реак­ции синтеза должны происходить в полностью ионизованной плазме, на­гретой до высокой темп-ры, где про­цессы ионизации и возбуждения ато­мов отсутствуют и дейтон-дейтонные или дейтон-тритонные столкновения рано или поздно завершаются ядер­ным синтезом.

Удельная мощность ядерного энер­говыделения реактора равна произведению числа актов ядерных реакции, происходящих ежесекундно в ед. объ­ёма рабочей зоны реактора, на энер­гию, выделяющуюся при каждом акте реакции.




Применение законов сохранения энергии и числа ч-ц позволяет выяс­нить нек-рые общие требования, предъ-

784

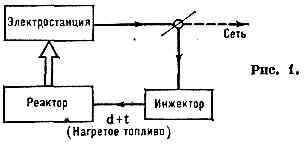

являемые к термоядерному реактору, не зависящие в первом приближении от к.-л. особенностей технологич. или конструктивного характера. На рис. 1 изображена принципиальная схема ра­боты реактора. Установка содержит чистую водородную плазму с плот­ностью n при темп-ре Т. В реактор вводится «топливо», напр. равнокомпонентная смесь дейтерия и трития, уже нагретая до необходимой темп-ры. Внутри реактора инжектируемые ч-цы сталкиваются между собой и проис­ходит их ядерное взаимодействие с вы­делением энергии. Параллельно с этим, однако, часть энергии теряется за счёт электромагн. излучения плазмы и ухода нек-рой доли высокоэнер­гичных ч-ц, не успевших провзаимодействовать. Пусть — ср. время удер­жания ч-ц в реакторе; смысл величины т таков: за 1 с из 1 см³ плазмы в сред­нем уходит n/ ч-ц каждого знака. В стационарном режиме в реактор надо ежесекундно инжектировать та­кое же число ч-ц (в расчёте на ед. объ­ёма). А для покрытия энергетич. потерь подводимое топливо должно подаваться в зону реакции с энергией, превышающей энергию потока усколь­зающих ч-ц на величину потерь, обус­ловленных электромагн. излучением плазмы. Эта дополнит. энергия может быть получена за счёт энергии синтеза, выделяющейся в зоне реакции, а так­же за счёт частичной рекуперации в стенках и оболочке реактора электромагнитного излучения и корпус­кулярных потоков. Примем для про­стоты, что коэфф. преобразования в электрич. энергию энергии, выде­ляющейся в ядерных реакциях, энер­гии эл.-магн. излучения и тепловой энергии ч-ц одинаков и равен т). В ус­ловиях стационарной работы системы и при нулевой полезной мощности уравнение баланса энергии в реакторе имеет вид:

(P₀+P_r+P_t)=P_r+P_t,

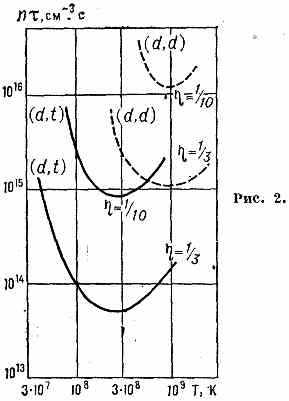

где Р₀ — мощность ядерного энерго­выделения, P_r — мощность потока из­лучения и P_t — энергетич. мощность потока ускользающих ч-ц. Когда ле­вая часть написанного равенства ста­новится больше правой, реактор пере­стаёт расходовать энергию и начинает работать как термоядерная электро­станция. Величины Р₀, Р_r и P_t извест­ным образом зависят от темп-ры плаз­мы Т, и из уравнения баланса легко вычисляется произведение n=f(T), где f(T) для заданного значения кпд  и выбранного сорта топлива есть вполне определённая функция темп-ры. На рис. 2 приведены графики f(T) для двух значений  и для обеих ядерных реакций (d, d) и (d, t). Если величины n, достигнутые в данной ус­тановке, расположатся выше кривой f(T), это будет означать, что система работает как генератор энергии. При =¹/₃ энергетически выгодная работа реактора в оптим. режиме (минимум на кривых, рис. 2) отвечает условию




(т. н. Лоусона критерий):

для реакции (d, d):

10¹⁵ см^-3•с; T~10⁹К;

для реакции (d, t): 0,5•10¹⁴см^-3•с; Т~ 2•10⁸ К. Т. о., даже в оптим. условиях для реактора, работающего на равнокомпонентной смеси дейтерия и трития, и при весьма оптимистич. предположе­ниях относительно величины кпд необходимо достижение темп-р ~2•10⁸К. При этом для плазмы с плотностью ~10¹⁴ см^-3 должны быть обеспечены времена удержания поряд­ка секунд. Конечно, энергетически вы­годная работа реактора может проис­ходить и при более низких темп-рах, но за это придётся «расплачиваться» увеличенными значениями . Т. о., сооружение реактора предполага­ет: 1) получение плазмы, нагре­той до темп-р ~10⁸ К; 2) сохране­ние плазменной конфигурации в тече­ние времени, необходимого для проте­кания ядерных реакций. Исследования по проблеме УТС ведутся в двух на­правлениях: разработка квазистацио­нарных систем и предельно быстро­действующих систем с инерц. удержа­нием плазмы.

УТС с магнитной термоизоляцией. Энергетический выход на уровне 10⁵ кВт/м³ достигается для (d, t)-peакций при плотности плазмы n~10¹⁵ см^-3 и темп-ре ~10⁸ К. Это означает, что размеры рабочей зоны реактора на 10⁶—10⁷ кВт (таковы типичные мощности совр. больших электростанций) должны составлять 10—100 м³. Основной вопрос состоит в том, каким способом удерживать горячую плазму в зоне реакции. Диф­фузионные потоки ч-ц и теплоты при указанных значениях га и Т оказыва­ются гигантскими и любые материаль­ные стенки непригодными. Основопо­лагающая идея, высказанная в 1950 в Сов. Союзе и США, состоит в исполь­зовании принципа магнитной термоизоляции плазмы. За­ряж. ч-цы, образующие плазму, находясь в магн. поле, не могут свободно перемещаться перпендикулярно к си­ловым линиям поля. Коэфф. диффузии и теплопроводности поперёк магн. поля в случае устойчивой плаз­мы изменяются обратно пропорцио­нально квадрату напряжённости поля и, напр., в полях ~10⁵ Гс уменьшают­ся на 14—15 порядков величины по сравнению со своими значениями для незамагнич. плазмы той же плотности и темп-ры. Т. о., применение достаточ­но сильного магн. поля в принципе открывает дорогу для проектирования термоядерного реактора.

Исследования в области УТС с магн. термоизоляцией делятся на три осн. направления: 1) открытие (или зер­кальные) магн. ловушки; 2) замкнутые магн, системы; 3) установки импульс­ного действия.

В открытых ловушках уход ч-ц из рабочей зоны поперёк силовых линий на стенки установки затруднён, он происходит либо в ходе процесса замагнич. диффузии (т. е. очень медленно), либо путём переза­рядки на ч-цах остаточного газа (см. Перезарядка ионов). Уход плазмы вдоль силовых линий также замедлен бла­годаря наличию областей усиленного магн. поля (т. н. «магнитных зеркал» или «магнитных пробок»), размещён­ных на открытых концах ловушки. За­полнение ловушек плазмой обычно производится путём инжекции плаз­менных сгустков или пучков ч-ц, обла­дающих большой энергией (подробнее см. Магнитные ловушки).

В системах замкнутого типа (токамак, стелларатор) уход ч-ц на стенки тороидальной установки поперёк продольного магн. поля также затруднён и происходит за счёт замаг­нич. диффузии и перезарядки. Нагре­вание плазменного шнура в токамаке на начальных стадиях процесса осу­ществляется протекающим по нему кольцевым током. Однако по мере по­вышения темп-ры джоулев нагрев становится менее эффективным, т. к. сопротивление плазмы быстро падает с ростом темп-ры. Для нагревания плазмы свыше 10⁷ К применяются методы высокочастотного нагрева или ввод энергии в плазму с помощью по­токов быстрых нейтральных частиц.

В установках импульс­ного действия (Z-пинч и -пинч) нагревание плазмы и её удержание осуществляются сильными кратковременными токами, протекаю­щими через плазму. При нарастании тока и одновременном нарастании магнитного давления плазма отжима­ется от стенок сосуда, чем обеспечи­вается её термоизоляция. Повышение темп-ры происходит за счёт джоулева нагрева, за счёт адиабатич. сжатия плазм, шнура и, по-видимому, в ре­зультате турбулентных процессов при развитии неустойчивости плазмы (под-

785


робнее см. Пинч-эффект и Плазмен­ный фокус).

Самостоятельное направление обра­зуют исследования горячей плазмы в ВЧ полях. Как показали опыты П. Л. Капицы, в водороде и гелии при достаточно высоком давлении удаётся получить в ВЧ полях свободно паря­щий плазменный шнур с высокой элек­тронной темп-рой. Система допускает замыкание шнура в кольцо и наложе­ние дополнит. продольного магн. поля.

Успешная работа любой из перечисл. установок возможна только при ус­ловии, что исходная плазм. структура оказывается макроскопически устой­чивой, сохраняя заданную форму в течение всего времени, необходимого для протекания реакции. Кроме того, в плазме должны быть подавлены мик­роскопич. неустойчивости, при воз­никновении и развитии к-рых распре­деление ч-ц по энергиям перестаёт быть равновесным и потоки ч-ц и теп­ла поперёк силовых линий резко воз­растают по сравнению с их теоретич. значением. Именно в направлении стабилизации плазм. конфигураций развивались осн. исследования магн. систем начиная с 1952, и эта работа всё ещё не может считаться полностью завершённой.

Сверхбыстродействующие системы УТС с инерционным удержанием. Трудности, связанные с магн. удержа­нием плазмы, можно в принципе обой­ти, если «сжигать» ядерное горючее за чрезвычайно малые времена, когда нагретое в-во не успевает разлететься из зоны реакции. Согласно критерию Лоусона, полезная энергия при таком способе сжигания может быть получе­на лишь при очень высокой плотности рабочего в-ва. Чтобы избежать ситуа­ции термоядерного взрыва большой мощности, нужно использовать очень малые порции горючего, исходное тер­моядерное топливо должно иметь вид небольших крупинок (диам. ~5 мм), приготовленных из смеси дейтерия и трития, впрыскиваемых в реактор перед каждым его рабочим тактом. Главная проблема здесь заключается в быстром подведении необходимой энергии для разогрева крупинки го­рючего. К 1982 решение этой проблемы возлагается на применение лазерного излучения или интенсивных сфокуси­рованных пучков быстрых заряж. ч-ц. Исследования в области УТС с при­менением лазерного нагрева были на­чаты в 1964; использование релятивист­ских электронных пучков и в особен­ности ионных пучков находится на ещё более ранней стадии изучения.

Энергия W, к-рую необходимо под­водить к сверхбыстродействующей ус­тановке для обеспечения её работы в реакторном режиме, как следует из простого расчёта, обратно пропорцио­нальна квадрату плотности дейтерий-тритиевого топлива. Оценки показывают, что к приемлемым значениям W можно подойти только в случае резко­го, в 10³—10⁴ раз, увеличения плотно­сти в-ва по сравнению с исходной плотностью твёрдой (d, t) мишени. Столь высокие степени сжатия оказы­ваются достижимыми при испарении поверхностных слоев облучаемой ми­шени и реактивном сжатии её внутр. зон. Для этого подводимая мощность должна быть определённым образом программирована во времени. Др. воз­можность состоит в программирова­нии радиального распределения плот­ности, т. е. в переходе к многооболочечным мишеням. Необходимая энер­гия оценивается в ~10⁶ Дж, что ле­жит в пределах технич. осуществимо­сти, учитывая стремительный прогресс лазерной техники. К цифрам такого же масштаба приводит анализ систем с пучками заряж. ч-ц.

Трудности и перспективы. Исследо­вания в области УТС сталкиваются с большими трудностями как чисто физ., так и технич. характера. К первым от­носится уже упомянутая проблема ус­тойчивости горячей плазмы, помещён­ной в магнитную ловушку. Приме­нение сильных магн. полей спец. кон­фигурации позволяет уменьшить пото­ки ч-ц, покидающих зону реакции, и получить в ряде случаев достаточно устойчивые плазм. образования; однако развитие кинетич. неустойчивостей, и прежде всего образование пучков быстрых эл-нов, оторванных от осн. массы эл-нов плазмы, пока не преодо­лено. В замкнутых магн. ловушках это явление приводит к т. н. «неустойчивостям срыва», к-рые сопровождаются прерыванием тока, текущего через плазму, и попаданием плазменного шнура на стенки камеры. В сверхбыст­родействующих системах также на­блюдается образование группы быст­рых эл-нов в плазменной короне, ок­ружающей мишень. Эти эл-ны успева­ют преждевременно нагреть центр. зоны мишени, препятствуя достиже­нию необходимой степени сжатия и по­следующего запрограммированного протекания ядерных реакций.

Вторая фундаментальная трудность связана с проблемой примесей. Эл.-магн. излучение при используемых значениях n и Т плазмы и возможных размерах реактора свободно покидает плазму, но для чисто водородной плаз­мы эти энергетич. потери, определяе­мые в основном тормозным излучением эл-нов, в случае (d, t)-реакций пере­крываются ядерным энерговыделением уже при темп-рах выше 4•10⁷ К. Од­нако даже малая добавка чужеродных атомов с большим Z, к-рые при рас­сматриваемых темп-рах находятся в сильно ионизованном состоянии, при­водит к возрастанию энергетич. по­терь выше допустимого уровня. Тре­буются чрезвычайные усилия (непре­рывное совершенствование вакуумных установок, использование тугоплав­ких и труднораспыляемых в-в, таких, как, напр., графита, вольфрама, молибдена, в качестве материала диа­фрагм, применение устройств для улавливания атомов примесей и т. д.), чтобы содержание примесей в плазме оставалось ниже допустимого уровня 0,1%).

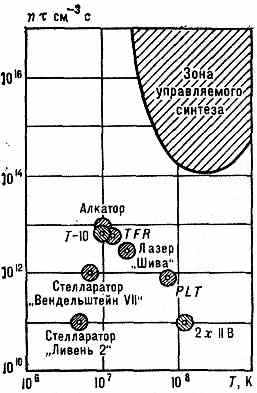

Рис. 3. Параметры, достигнутые на разл. установках для изучения проблемы управ­ляемого термоядерного синтеза к нач. 1981. Т-10 — установка токамак Ин-та атомной энергии им. И. В. Курчатова, СССР; PLT — установка токамак Принстонской лабора­тории, США; Алкатор — установка токамак Массачусетского технологического инсти­тута, США; TFR — установка токамак в Фонтене-о-Роз, Франция; 2x11IB — откры­тая ловушка Ливерморской лаборатории, США; лазер «Шива», Ливерморская лабора­тория, США; стелларатор «Ливень», ФИАН, СССР: стелларатор «Вендельштейн VII», Гархинг, ФРГ.


На рис. 3 указаны параметры, до­стигнутые на разл. установках к 1981. В сер. 80-х гг. вступает в строй след. поколение установок с магн. удержа­нием. Это—токамаки TFTR (США), JET (Зап. Европа), T-15. (СССР), JT-60 (Япония), открытая ловушка MFTF (США). Сооружается также лазерная установка «Шива-Нова» (США). Параметры этих систем дол­жны подойти к пороговым значениям, и анализ их работы, вероятно, позво­лит сделать вывод о типе термоядер­ного реактора будущего.

Огромное значение, к-рое придаётся исследованиям в области УТС, объяс­няется рядом причин. Нарастающее загрязнение окружающей среды тре­бует перевода пром. производства пла­неты на замкнутый цикл, когда воз­никает минимум отходов. Подобная реконструкция пром-сти связана с резким возрастанием энергопотребле­ния. Но ресурсы минерального топлива ограничены, и при сохранении сущест­вующих темпов развития энергетики они будут исчерпаны на протяжении ближайших десятилетий (нефть, горю­чие газы) или столетия (уголь). Наи­лучшим вариантом было бы использо­вание солнечной энергии, но низкая плотность мощности падающего излу­чения затрудняет радикальное реше­ние проблемы. Переход энергетики в глобальном масштабе на ядерные реак-

786


торы деления ставит сложные пробле­мы захоронения огромного количества радиоактивных отходов. По имею­щимся оценкам, радиоактивная опас­ность установок на УТС должна ока­заться существенно ниже, чем у реак­торов деления. Если говорить о далё­ких прогнозах, то оптимум, вероятно, следует искать в сочетании солнечной энергетики и УТС. О возможностях, связанных с исключительно интерес­ными, но ещё более отдалёнными пер­спективами применения процесса мюонного катализа для осуществления УТС, см. в ст. Мюонный катализ. • Арцимович Л. А., Управля­емые термоядерные реакции, 2 изд., М., 1963; Капица П. Л., Свободный плазменный шнур в высокочастотном поле при высоком давлении, «ЖЭТФ», 1969, т. 57, в. 6(12); Лукьянов С. Ю., Горячая плазма и управляемый ядерный синтез, М., 1975; Проблемы лазерного термоядерного синтеза. Сб. ст., М., 1976; F u r t h H. P., Tokamak research, «Nuclear Fusion», 1975, v. 15, № 3; Итоги науки и техники. Сер. Физика плазмы, т. 1—3, М., 1980—82.

С. Ю. Лукьянов.
