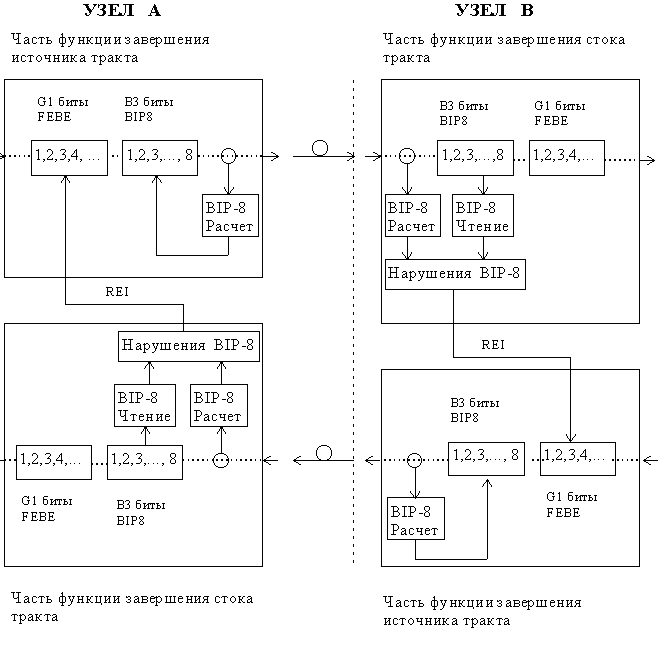

7. Схема встроенного контроля двунаправленного тракта VC n

Процедуры внутреннего контроля осуществляются в каждом слое сети SDH. В трактах виртуальных контейнеров, мультиплексных и регенерационных секциях используется избыточный код битового чередуемого паритета BIP-n (Bit Interleaved Parity-n). Значения битов, составляющих кодовое слово n, рассчитываются для цикла или сверхцикла цифрового сигнала. Биты в кодовом слове процедуры внутреннего контроля BIP-n получаются в результате последовательного суммирования по модулю два всех битов цифрового сигнала с одинаковыми номерами. Расчет BIP-n выполняется по сигналу текущего цикла (сверхцикла), а результат расчета помещается в следующий цикл (сверхцикл).

В мультиплексных секциях сети SDH используется процедура внутреннего контроля BIP-??xN, в регенерационных секциях - BIP-8, в трактах виртуальных контейнеров VC-?-Xc/VC-?/VC-? также BIP-8, в трактах виртуальных контейнеров VC-?/VC-? - BIP-?. Для передачи битов BIP используются секционные или трактовые заголовки.

На рис. 6 приведен пример контроля двунаправленного тракта виртуального контейнера VC-? с использованием BIP-8.

Как показано на рисунке, значения битов BIP-8 рассчитываются на передаче в завершении источника тракта VC-?, на приеме в завершении стока значения битов рассчитываются еще раз. Результат сравнения (величина нарушений) кодируется и вводится как сигнал индикации удаленных ошибок для передачи в противоположном направлении.

Одновременно количество нарушений по BIP-8 обрабатывается функцией управления синхронным оборудованием SEMF (Synchronous Equipment Management Function).

Для оценки качества передачи в отношении сбоев символов, частости длительностей отказов могут быть использованы следующие события и параметры характеристик ошибок.

Рис. ?. Функция управления синхронным оборудованием (SEMF)
Примечание. В блоке “управляемые объекты” выполняется обработка информации, хранение, представление однородным способом.

Параметры характеристик ошибок

События

Блок с ошибками (errored block EB) - блок, в котором отмечены один или несколько битов с ошибками.

Секунда с ошибками (errored second ES) - интервал времени, равный одной секунде, в течение которого отмечены один или несколько блоков с ошибками или один дефект.

Секунда со значительными ошибками (severely errored second SES) - интервал времени, равный одной секунде, в течение которого отмечено не меньше ??% блоков с ошибками или один дефект. SES является подмножеством ES.

Последовательности секунд со значительными ошибками (? с Ј T < ??с) позволяют определить момент выхода тракта из состояния нормальной работы и вхождение тракта в период неготовности. Частость появления периодов неготовности ограничивается допустимыми значениями параметров секунд со значительными ошибками SES.

Фоновая блочная ошибка (background block error BBE) - блоки с ошибками, которые не принадлежат cекундам со значительными ошибками SES.

Параметры

Относительная величина секунд с ошибками (errored second ratio ESR) - отношение секунд с ошибками ко всем секундам в течение времени наблюдения при нормальном состоянии тракта.

Относительная величина секунд со значительными ошибками (severely errored second ratio SESR) - отношение секунд со значительными ошибками ко всем секундам в течение времени наблюдения при нормальном состоянии тракта.

Относительная величина фоновых блочных ошибок (background block error ratio BBER) - отношение блоков с фоновыми ошибками ко всем блокам, за исключением блоков, входящих в секунды со значительными ошибками, в течение времени наблюдения при нормальном состоянии тракта.

Требования к характеристикам ошибок

Требования к характеристикам ошибок определяются из конца в конец для международного цифрового гипотетического эталонного тракта длиной ?7 ??? км по данным Рек. G.8?6 (?8/96) ( табл. ??).

Таблица ?? Требования к характеристикам ошибок

Скорость передачи, Мбит/с	?.? - ?	>? - ??	>?? - ??	>?? - ?6?	>?6?-????
Размеры блоков, биты/блок	8?? - ????	???? - 8???	???? - ?? ???	6??? - ?? ???	?? ???- ?? ???
ESR	?,??	?,??	?,?7?	?,?6
SESR	?,???	?,???	?,???	?,???	?,???
BBER	? ґ ??^-?	? ґ ??^-?	? ґ ??^-?	? ґ ??^-?	??^-?

Для оценки трактов виртуальных контейнеров транспортной сети SDH в терминах блоков с ошибками по данным расчетов BIP принимается следующее:

- размер блока равен размеру цикла (свехцикла));

- блок отмечается как блок с ошибками, если отмечено хотя бы одно нарушение при сравнении BIP источника и BIP стока в функции завершения стока тракта.

Заметим, что проверка по BIP-? не дает вероятности обнаружения ошибки большей, чем 9?%.

Таблица ?? Размеры блоков для контроля характеристик трактов SDH

Скорость в тракте SDH	Тип тракта	Размер блока в соответствии с Рек. G.8?6(?8/96), биты/блок	Размер блоков трактов SDH, Рек.G.8?6 (?8/96), биты/блок	Код детект. ошибок EDC
?66? кбит/с	VC-??	8?? - ????	8??	BIP-?
???? кбит/с	VC-??	8?? - ????	????	BIP-?
68?8 кбит/с	VC-?	???? - 8???	????	BIP-?
?8 96? кбит/с	VC-?	???? - ?? ???	6???	BIP-8
??? ??6 кбит/с	VC-?	6??? - ?? ???	?8 79?	BIP-8
m ґ 6 8?8 кбит/с	VC-?-mc		????	m ґ BIP-?
?? ??? кбит/с	VC-?-?c	6??? - ?? ???	?7 ???	BIP-?
6?? ??? ??? кбит/с	VC-?-?c	?? ??? - ?? ???	7? ?68	BIP-8
