Металлические конструкции. Курсовая работа.


Исходные данные:

Количество пролетов 1

Длина здания 114 м

Пролет здания L =30 м

Отметка головки рельса подкранового пути - 14,0 м

Шаг колонн 6,0 м

Грузоподъемность и количество кранов - 3x80 т

Режим работы кранов - средний 5К

Тип кровли - рулонная по ж/б плитам

Способ соединения элементов конструкций - сварка

Район строительства г. Ростов-на-Дону, тип местности А

Снеговой район II (нормативная величина снеговой нагрузки =0,084 т/м²)

Ветровой район - Ш (нормативное значение ветровой нагрузки =0,038 т/м²)

Фермы типовые высотой 3150 м

Компоновка рамы.




Размеры по вертикали.

H₂=H_cr+c+100=4000+300+100=4400 мм

H₀=H₁+H₂=14000+4400=18400 мм, принимаем H₀=18600 (кратно 600 мм); тогда H₁=18600-4400=14200 мм

Длина надкрановой части колонны H_v=H₂+h_b+h_rs=4400+1650+150=6200 мм

Длина подкрановой части колонны H_n= H₀+ H_b- H_v =18600+600-6200=13000 мм

Полная длина колонны H=13000+6200=19200 мм

Высота фермы на опоре – 3150 мм

Размеры по горизонтали. Принимаем а=275 мм; h_v=550 мм>1/12 H_v

L₁=B₁+(h_v-a)+75=400+550-275+75=750 мм

При этом ширина нижней части колонны h_n=750+275=1025 мм >1/20H; пролет крана 30000-1500=28500 мм

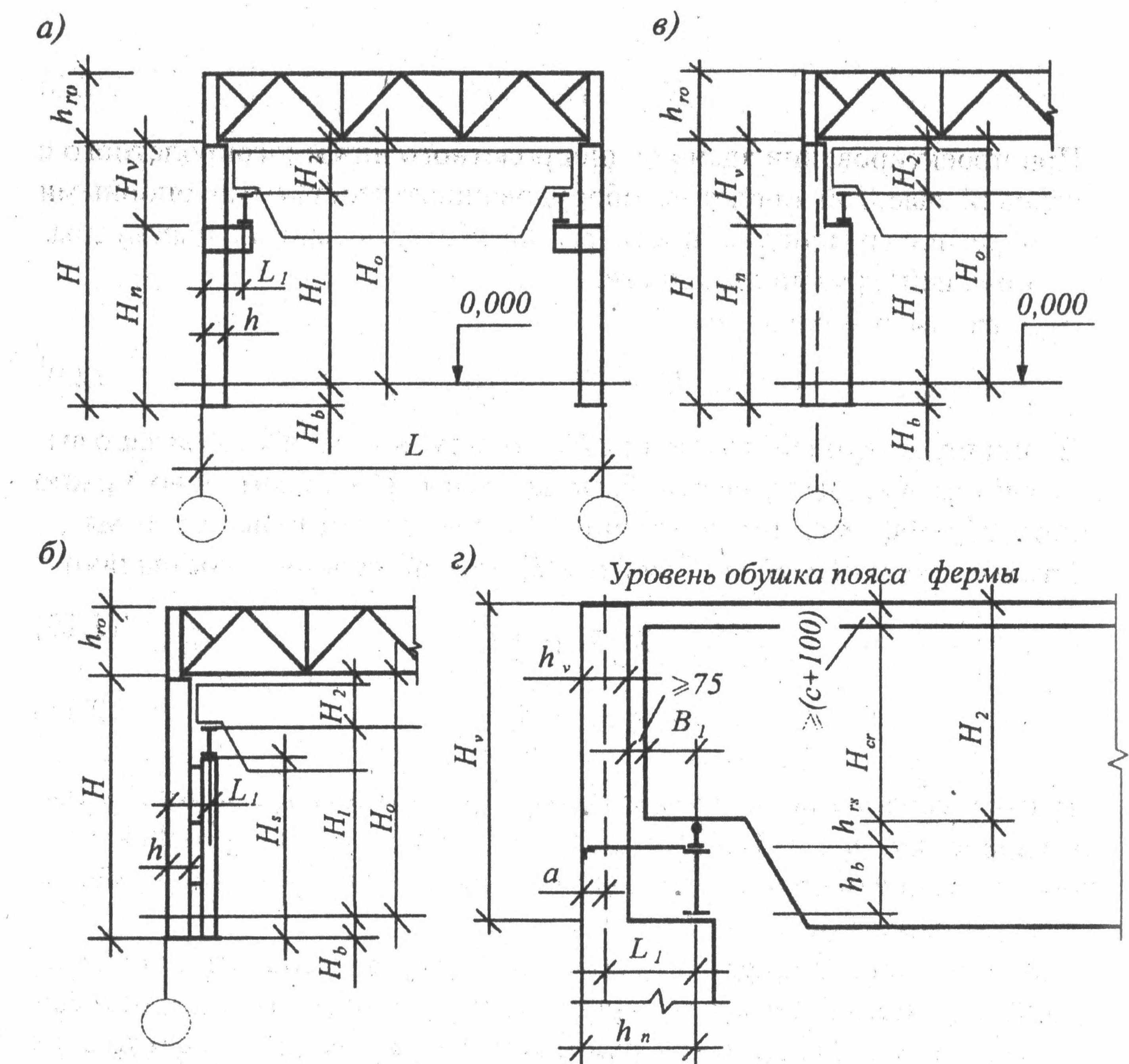

Компоновочная и расчетная схемы поперечной рамы

рhаааааааааааааа

ПопПППооо


Нагрузки на раму.

Нагрузки на покрытие.

Вид нагрузки	Нормативная нагрузка qn, кг/м2	Коэффициент надежности по нагрузке	Расчетная нагрузка qр, кг/м2
Плита покрытия	311	1,1	331
Обмазочная пароизоляция	5	1,2	6
Плиты из крупнопористого керамзитобетона	81	1,1	88
Выравнивающий слой из цементно-песчаного раствора	27	1,2	32,4
Двухслойный рулонный ковер (изопласт)	11	1,1	11
Снеговая нагрузка	84	1,4	117,6
Итого	516		585

Расчетная погонная нагрузка на 1м фермы 585∙6+51=3561 кг/м, где 51 кг/м – собственный вес стропильной фермы.

Узловая нагрузка (ширина панели 3 м): на опорах P_оп=5,34 т; в пролете P_пр=11,68 т


Постоянные нагрузки от стеновых панелей.

Вид нагрузки	Нормативная нагрузка qn, кг/м2	Коэффициент надежности по нагрузке	Расчетная нагрузка qр, кг/м2
Трехслойные стеновые панели
Два профилированных листа НС44-1111-1,7	16,6	1,15	17,4
Минераловатные плиты толщиной 111 мм, y=125 кг/м3	12,5	1,15	15,1
Ригели	6,5	1,15	6,8
Итого	35,6		39,2
