=0,55.

Требуемая площадь раскоса: A_р.тр.=N_R/R=134,00/(0,55230,75)= =14,10 см². По сортаменту принимаем равнополочный уголок 90х9 с А_р= =15,6 см², i_min=1,77 см.

Проверка напряжения в раскосе: _max=l_р/i_min=189/1,77=106, следова­тель­но =0,520, где l_р=h_н/sin=125/0,665=189 см.


=N_р/(A_р)=134/(0,52015,6)=16,5 кН/см² < R=230,75=17,25 кН/см².


5.4.3 Проверка устойчивости колонны в плоскости

действия момента, как единого стержня.

Геометрические характеристики всего сечения: A=А_в1+А_в2=93+ +168,8=261,8 см²; I_x=А_в1y₁²+А_в2y₂²=9377,0²+168,842,0²=849160,0 см⁴; i_x=(I_x/ /А)^1/2=(849160,0/261,8)^1/2=57 см; _x=l_x1/i_x=2970/57,0=30,86. Приведенная гибкость:

,

где ₁=27 при =45...60, А_р1=2А_р=215,6=31,2 см². _пр’=_пр54x x1,80.

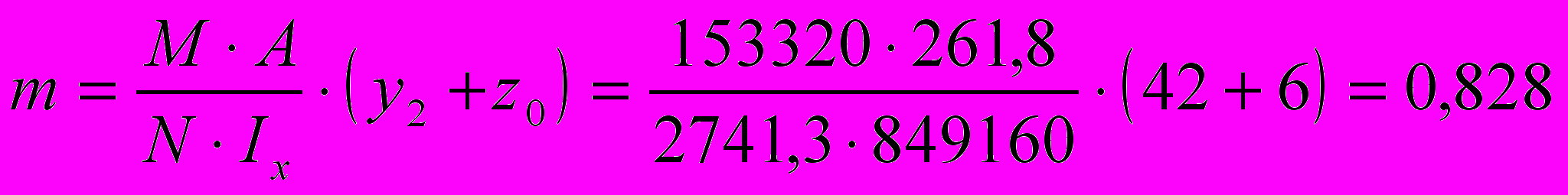

Для комбинации усилий, догружающих наружнюю ветвь (сечение 4-4) N₂=2741,3 кН; М₂=1533,20 кНм.


, а значит _вн=0,490

=N₂/(_внA)=2741,3/(0,490261,8)=21,3кН/см² < R=23 кН/см².

Для комбинации усилий, догружающих подкрановую ветвь (сечение 3-3) N₁=2410 кН; М₁=-866,88 кНм.


, следовательно _вн=0,480


=N₁/(_внA)=2410/(0,480261,8)=19 кН/см² < R=23 кН/см².


Устойчивость сквозной колонны как единого стержня из плоскости действия момента проверять не нужно, т.к. она обеспеченна проверкой устой­чивости отдельных ветвей.

5.5 Расчет и конструирование узла сопряжения верхней и нижней частей колонны.

Расчетные комбинации усилий в сечении над уступом:

1. M=293,89 кНм; N=-501 кН

2. М=-244,81 кНм; N=-860,1 кН

Давление кранов D_max=1762 кН.

Прочность стыкового шва (ш1) проверяем по нормальным напряже­ниям в крайних точках сечения надкрановой части.

1-я комбинация M и N:

- наружняя полка =N/A₀+М /W=501/181+29389/5184=8,4 < 23;

- внутреняя полка =N/A₀-М /W=501/181-29389/5184=-2,9 < 23;

2-я комбинация М и N:


- наружняя полка =N/A₀-М /W=860,1/181-24481/5184=0 < 23;

- внутреняя полка =N/A₀+М /W=860,1/181+24481/5184=9,4 < 23.




h_в=700 D_max




N




М₊ 150

20

M_- -180x12


ш1 Z 700


ш3 700 293,0


t_тр=21




ш2 -465x12

16







h_н=1250




Толщину стенки траверсы определяем из условия смятия: t_тр>D_max/ /l_смR_см.т=1762/(3435)=1,48 см, где l_см=b_ор+2t_пл=30+22=34 см. Принима­ем t_тр=1,6 см.

Усилия во внутренней полке в верхней части колонны (2-я комбина­ция): N_п=N/2+M/h_в=860,1/2+24481/70=780 кН.

Длина шва крепления вертикального ребра траверсы к стенке тра­версы (ш2):­ l_ш2=N_п/4k_ш(R_у^св_у^св)_min. Применяем полуавтоматическую свар­ку проволокой марки СВ-08А, d=1,4...2 мм, R_уш^св_ш=180,9=16,2 кН/см²<R_ус^св_с=16,51,05=17,3 кН/см². Все швы в колонне рассчитываем по гра­нице сплавления.


l_ш2=780/40,616,2=20 см что в свою очередь меньше 85_шk_ш=46 см


В стенке подкрановой ветви делаем прорезь, в которую заводим стен­ку траверсы.

Для расчета шва крепления траверсы к подкрановой ветви (ш3) сос­тавляем комбинацию усилий, дающую наибольшую опорную реакцию тра­версы. Сочетания 1,2,3,4(-),5^*: N=824,2 кН; M=110,72 кНм.


F=Nh_в/2h_н-М/h_н+D_max0,9=824,270/(2125)-110,7210²/125+17620,9=1728 кН


Требуемая l_ш3=F/4k_ш(R_у^св_у^св)_min=1728/40,816,2=44,8 см.

Из условия прочности стенки подкрановой ветви в месте крепления траверсы определяем высоту траверсы:


h_тр>F/2t_ст.вR_ср=1728/(20,9513,5)=68 см,


где t_ст.в.=9,5 мм - толщи­на стенки двутавра 50Б1, принимаем h_тр=70 см.

Проверим прочность траверсы как балки, нижний пояс траверсы при­нимаем конструктивно из листа 465х12 мм, верхние горизонтальные реб­ра - из 2^х листов 180х12 мм.

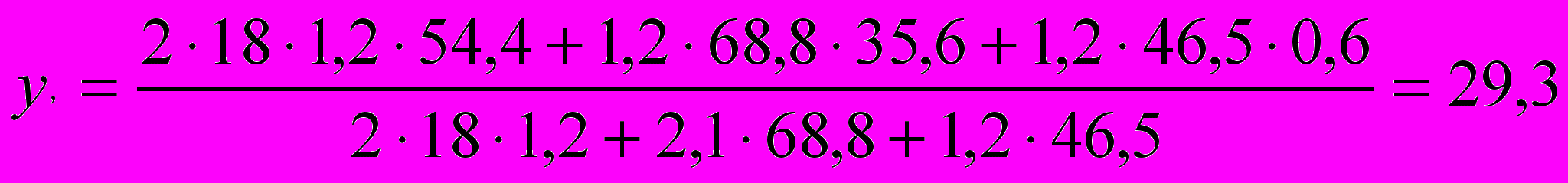

Геометрические характеристики траверсы. Положение центра тяжес­ти сечения траверсы:

см

I_x=1,268,8³/12+68,81,25,6²+1,246,529,4²+2181,224,4²=109106 см⁴


W_min=I_x/y_в=109106/40,7=2680 см³.

Максимальный изгибающий момент в траверсе возникает при вто­рой комбинации усилий:

_тр=М_тр/W_min=13100/2680=4,88 кН/см² кН/см².

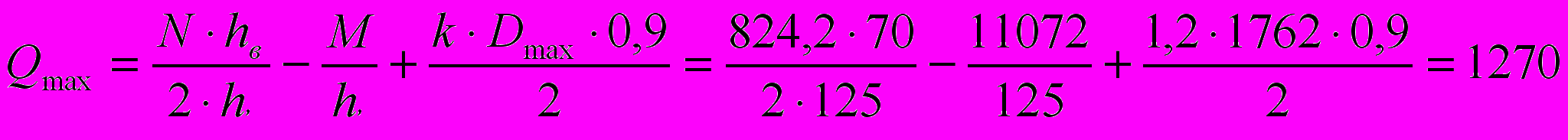

Максимальная поперечная сила в траверсе с учетом усилия от кранов возникает при комбинации усилий 1,2,3,4(-),5^*.

кН

_тр=Q_max/t_трh_тр=1270/(1,268,8)=12,8 кН/см²_ср=13,5 кН/см².

5.6 Расчет и конструирование базы.

Ширина нижней части колонны превышает 1 м, следовательно проек­тируем базу раздельного типа. Расчетные комбинации усилий в ниж­нем сечении колонны (сечение 4-4):

1. M=1533,15 кНм; N=2741,31 кН - для расчета базы наружней ветви.

2. М=181,94 кНм; N=2542,76 кН (1,2,3,4(+),5) - в комбинации усилий учтена нагрузка от снега, т.к.: M/h_н=3974/150=26,49 кН<Ny₂/h_н=86,1877 /125=43,87 кН - снеговая нагрузка не разгружает подкрановую ветвь.

Усилия в ветвях колонны. N_в1=18194/119+2542,7676,35/146,3=1451,36 кН; N_в2=153315/119+2741,3177/119=3062,00 кН.

5.6.1 База наружней ветви.

Требуемая площадь: A_тр=N_в2/R_ф=3062/0,84=3645 см², где R_ф= =R_б=1,20,7=0,84 кН/см². По конструктивным соображениям свес плиты с₂ должен быть не менее 4 cм. Тогда В>b_к+2с₂=53,0+24=61 см, принимаем В=67 см. L_тр=A_тр/В=3645/67=55,8 см, принимаем L=56 см. А=6756=3752 см². Среднее напряжение в бетоне под плитой _ф=N_в2/А=3062,0/3752=0,81 кН/см²<0,84 кН/см².Из условия симметричного расположения траверс относительно цент­ра тяжести ветви расстояние между траверсами в свету равно 2(b_п+t_ст­- z₀)=2(21+1,6-6,0)=33,2 см, при толщине траверсы 12 мм с₁=(56-33,2-21,2)/2= =10,7 см.

Определяем изгибающие моменты на отдельных участках плиты.

Участок 1 (консольный свес с=с₁=10,7 см): M₁=_фс₁²/2=0,8110,7²/2=46 кНсм;

Участок 2 (консольный свес с=с₂=8,9 см): M₂=0,818,9²/2=32 кНсм;

Участок 3 (плита, опертая на четыре стороны b/a=46,8/21=2,29>2, =0,125):

M₃=_фа²=0,1250,8121²=44,7 кНсм;

Участок 4 (плита, опертая на четыре стороны b/a=46,8/10,6=4,4>2, =0,125):


M₄=_фа²=0,1250,8110,6²=11,38 кНсм;

Принимаем для расчета М_max=M₁=46,4 кНсм.

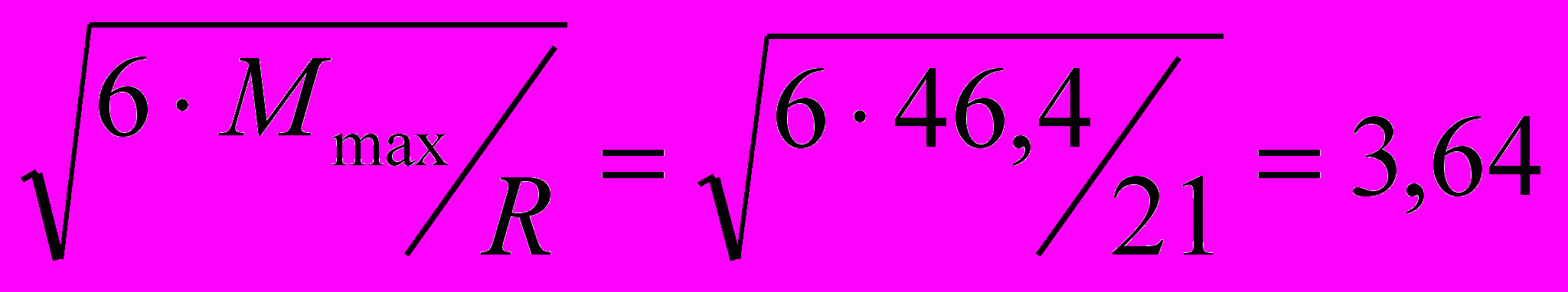

Требуемая толщина плиты t_пл= см, при­ни­маем t_пл=40мм (2 мм - припуск на фрезеровку).


Высоту траверсы определяем из условия размещения шва крепления траверсы к ветви колонны. Требуемая длина шва l_ш.тр.=N_в2/4k_шх х(R_у^св_у^св)_min=3062,0/(40,816,2)=59 см < 850,90,8=61 см. Принима­ем h_тр=60 см.

280 280




А А







335 2 с₂

40




3




600

335

1







40

с₁ 10,7


500 750


6. Расчет подкрановой балки.


Для крана Q=80/20 среднего режима работы наибольшее вертикаль­ное усилие на колесе F_к^н=400 кН; вес тележки G_т=380 кН; тип кранового рельса - КР-100.

Схема крановой нагрузки: F_к1 F_к1 F_к2 F_к2=F_к^н

Для кранов тяжёлого режима работы попе-

речное горизонтальное усилие на колесе

определяется по формуле: T_к^н=0,03F_к^н= 1575 900 4600 900 1575

=0,03400=15 кН.

Расчетные значения усилий на колесе крана определяем с учетом коэффициента надежности по назначению _н=0,95:


F_к=_нnn_сk₁F_к^н=0,951,10,951400=397 кН;

Т_к=_нnn_сk₂Т_к^н=0,951,10,95115=14,89 кН;


Определение расчетных усилий: Максимальный момент возникает в сечении, близком к середине пролета. Загружаем линию влияния момента в сред­нем сечении, устанавливая краны невыгоднейшим образом:

















2050 900 3150 900 4600 600 200 3150 900 4600 900 2650





6000 6000 12000


1,425 2,6 0,30 0,7375 0,285 0,221

1,025 0,6708

3 1

Расчетный момент от вертикальной нагрузки:


M_x=F_кy_i=1,053978,16=3401,0 кНм,


где y_i - ординаты линий влияния, =1,05 - коэф-т, учитывающий влияние собс­твенного веса подкрановых конструкций и временной нагрузки на тор­мозной площадке.

Расчетный момент от горизонтальной нагрузки:


М_y=T_кy_i=14,898,16=121,5 кНм.


Расчетные значения вертикальной и горизонтальной поперечных сил:


Q_x=F_кy_i=1,053792,863=1193, Q_y=Т_кy_i=1,0514,892,863=42 кН.

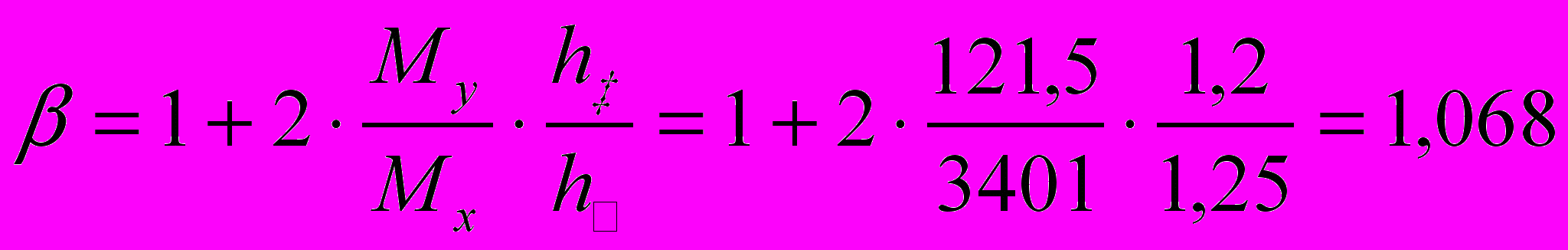

Подбор сечения балки: Принимаем подкрановую балку симметрич­но­го сечения с тормозной конструкцией в виде листа из рифленной стали t=6 мм и швелера № 36. Значение коэффициента  определим по формуле:



где h_бl/10=12/10=1,2; h_т=h_н=1,25 м;  W_хтр=34011,068/24=15134 см³.

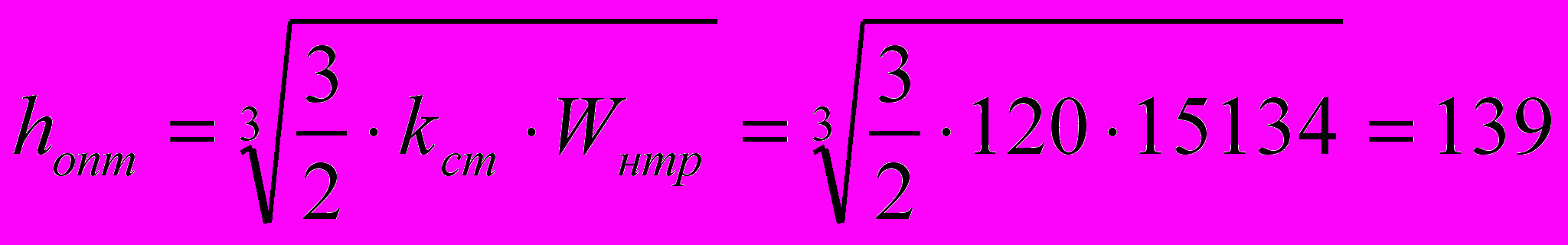

Задаемся k_ст=h_ст/t_ст=120. Оптимальная высота балки:


см

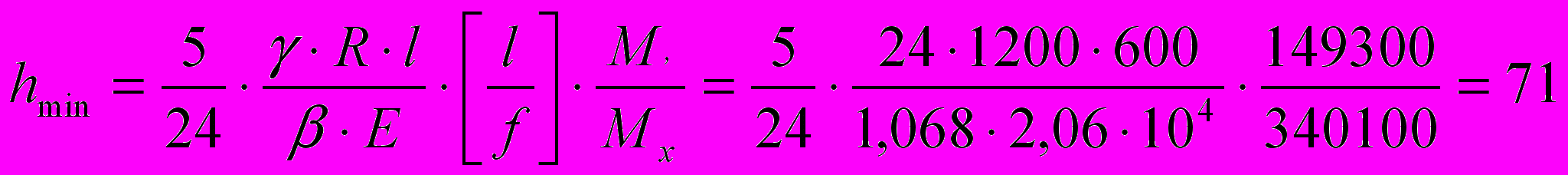

Минимальная высота балки:

см;

где М_н - момент от загружения балки одним краном при n=1,0. Определим его по линии влияния: сумма ординат линии влияния при нагрузке от одно­го крана y_i=3+0,85+0,30=3,9; M_н=_нF_к^нy_i=0,954003,9=1493 кНм, [l/f]=600 - для кранов среднего режима работы.

Принимаем h_б=140 см.

Задаемся толщиной полок t_п=2 см, тогда h_ст=h_б-2t_п=140-22=136 см. Из условия среза стенки силой Q_x: t_ст>1,51193/13614=0,94 см. Принима­ем стенку толщиной 1,0 см; k_ст=136/1,0=136.

Размеры поясных листов определим по формулам:

I_xтр=W_хтрh_б/2=15134140/2=1059380 см⁴; I_ст=1,0136³/12=209621 см⁴;

см².


Принимаем пояс из листа сечения 20х560 мм, А_п=112 см².

Устойчивость обеспеченна, т.к.

.


Проверка прочности сечения: Определяем геометрические характе­рис­тики принятого сечения. Относительно оси х-х:

см⁴;

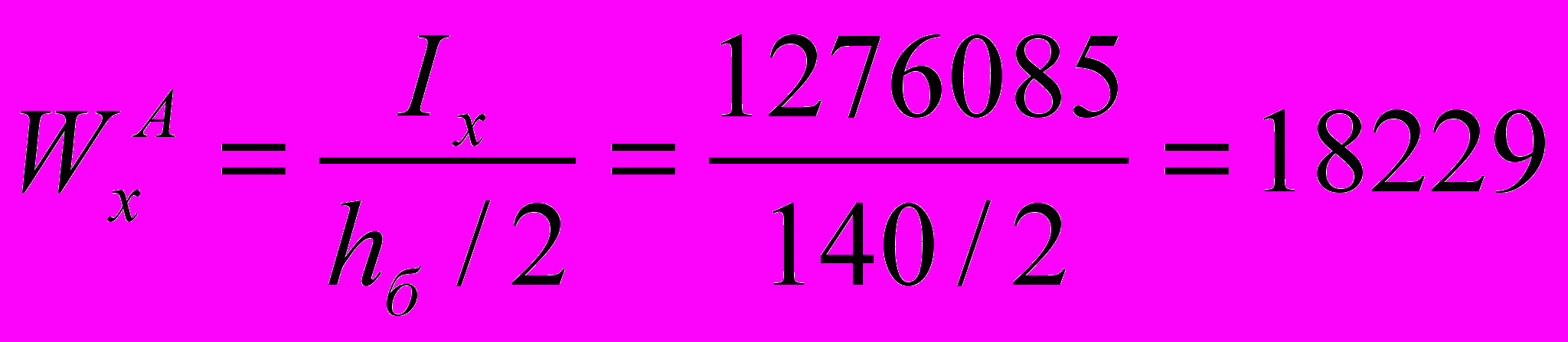

см³.

Геометрические характеристики тормозной ветви относительно оси y-y (в состав тормозной балки входят верхний пояс, тормозной лист и швел­лер): - расстояние от оси подкрановой балки до центра тяжести сечения:


x₀=(0,69169,5+53,4119,3)/(0,691+53,4+256)=46.2 см; I_y=0,691³/12+ +0,691(69,5-46.21)²+53,4(119,3-46.2)²+5646.2²+256³/12=384526 см⁴;

W_y^A=I_y/x_A=384526/75.8=5073 см³.

Проверим нормальные напряжения в верхнем поясе (точка А):

кН/см² < 24 кН/см⁴.

Прочность стенки на действие касательных напряжений на опоре обеспе­чен­на, т.к. принятая толщина стенки больше определенной из условия среза.







30 1220




70 40 40 240 280




20

6 х 910 А




[ 36

х₀=462


z₀=27

1360 1400

20 х 560


20


500 700





Жесткость балки также обеспеченна, т.к. принятая высота балки h_б>h_min. Проверим прочность стенки балки от действия местных напряжений под колесом крана:


_My=F_к/t_стl₀=1,1418/1,046,4=9,9 кН/см² < R=24 кН/см².


где =1,1 - при кранах среднего режима работы с гибким подвесом груза;

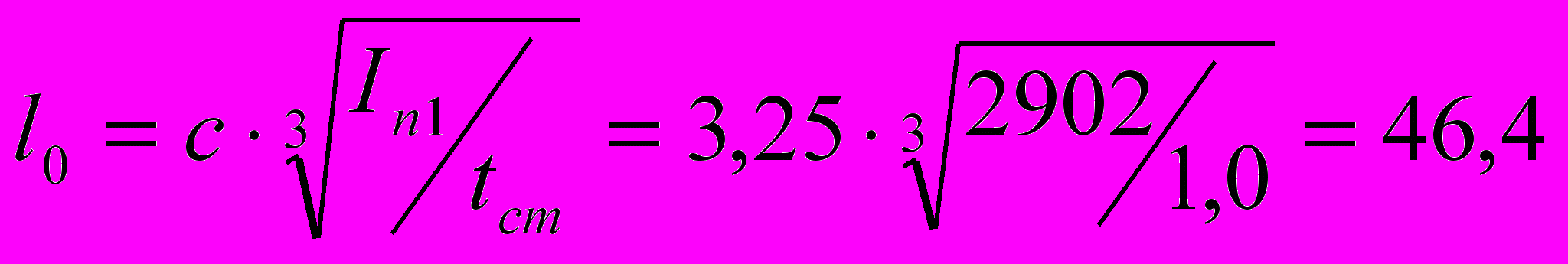

F_к=F_к^нn_н=4000,951,1=418 кН; см;

I_П1=I_р+b_п³/12=2864,73+562³/12=2902 см⁴;


где I_р=2864,73 см⁴ - момент инерции рельса КР-100; c=3,25 - коэффициент податливости сопряжения пояса стенки для сварных балок.


Литература:

1. «Металлические конструкции» под редакцией Е. И. Беленя, Москва, Стройиздат.

2. Справочник проектировщика

3. СНиП 2.01.07-85
