Вес колонны ориентировочно Gк=1,138∙6∙15=3,42 т (Gv=1,14 т Gn=2,28 т)
G1=1,1392∙(12,4-1,6)∙6+2,28∙1,15=5,16 т; Mg1= G1*∙e1=2,77∙1,754=2,18 т∙м;
G2=1,1392∙(23-12,4)∙6+1,14∙1,15=3,68 т; Mg2= G2*∙e2=2,49∙1,514=1,25 т∙м;
G3=3,94∙1,15+1,189∙6∙1,15=4,69 т; Mg3= G3∙e3=4,69∙1,475=2,23 т∙м - вес подкрановой балки и рельса.
Нагрузка от кранов
Dmax=1,1∙1,85∙[34,7∙(1,697+1,754+1,562+1,487)+36,7∙(1,242+1,317+1+1,925)]= 165,7 т; Mmax= Dmax∙e3=165,7∙1,475=78,7 т∙м.
При Fm,min=11,8 т; F1,min=11,47 т; F2,min=12,13 т; Dmin=1,1∙1,85∙[11,47∙(1,697+1,754+1,562+1,487)+12,13∙(1,242+1,317+1+1,925)]= 54,79 т; Mmin= Dmin∙e3=54,79∙1,475=26,12 т∙м.
Горизонтальная Tmax=γf∙ψ∙Tkn∙Σyi=1,1∙1,85∙14,125∙(1+1,925+1,562+1,487+1,242+1,317+1,679+1,754)=6,56 т, где Tk=1,15∙(811+331)/4=1,41 т
Ветровые нагрузки.
При H=H1=18611 мм keq=1,136. Тогда qeq=w1∙keq∙c∙ γf∙B=1,138∙1,136∙1,8∙1,4∙6=
=1,264 т/м;
eq=w1∙keq∙c∙ γf∙B=1,138∙1,136∙1,6∙1,4∙6=1,198 т/мW=1,264∙18,6/2+1,138∙
∙1,8∙1,4(23-18,6)=3,27 т
=1,6∙3,27/1,8=2,45 тОриентировочное задание жесткостей для колонн.
т∙м2
т
т
т∙м2

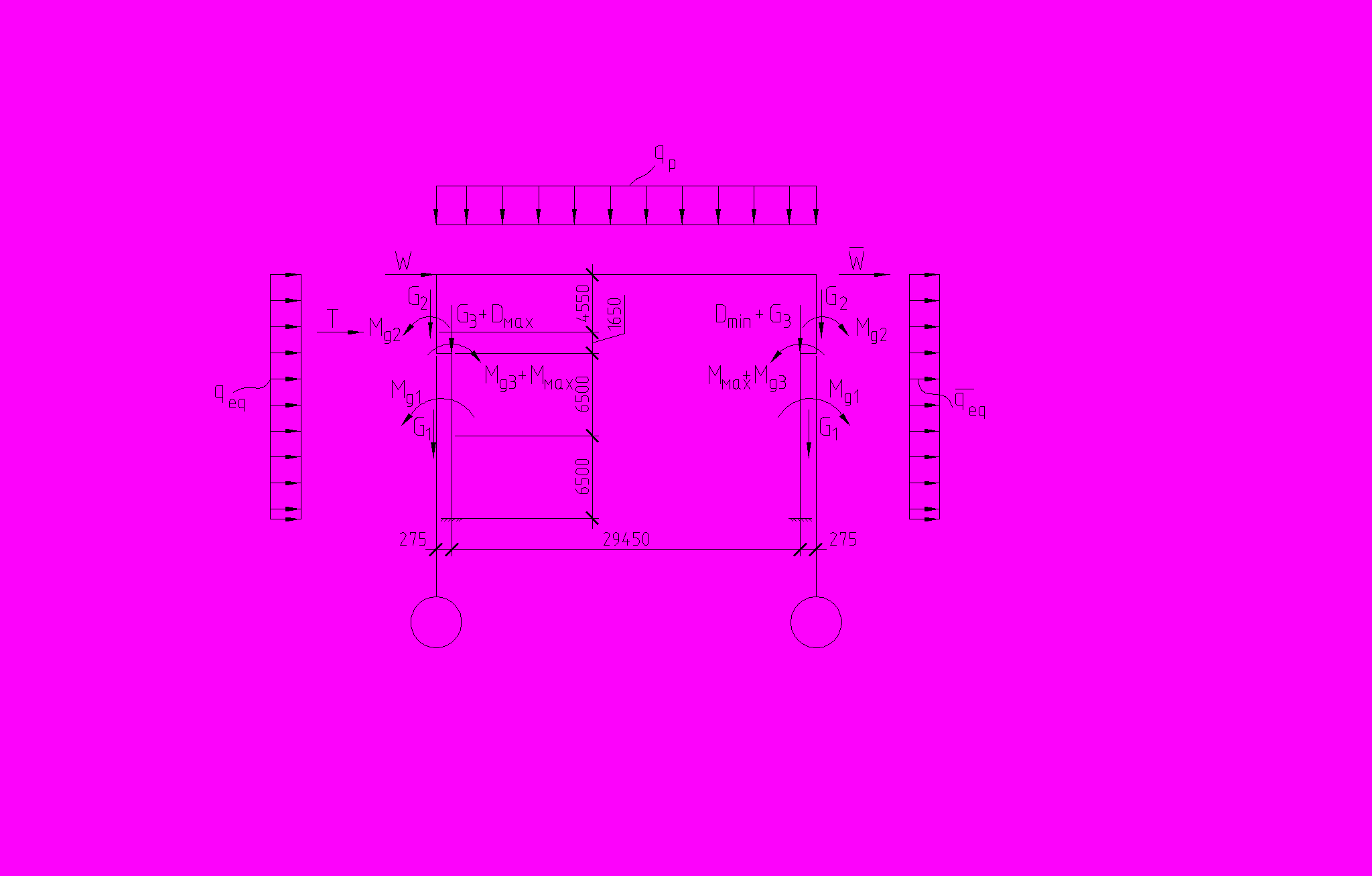

тРасчетная схема:
табл.2 Таблица расчетных усилий в сечениях левой стойки рамы
(изгибающие моменты, кНм, нормальные и поперечные силы, кН).
               Но- мер | Нагрузки и | 1 1 | | Сечения стойки | |||||||||
          наг- руз- | комбинации усилий | 2 2 3 N(+) 3 | nc | 1-1 | 2-2 | 3-3 | 4-4 | ||||||
    ки | | М(+) 4 4 | | М | N | M | N | M | N | M | N | Q | |
| 1.              | Постоянная | | 1 | -187,37 | -241,5 | -111,81 | -511 | 29,73 | -511 | 218,29 | -832,32 | 14,2 | |
  2. | Снеговая | | 1 | -294,11 | -359,1 | -134 | -359,1 | -35,25 | -359,1 | 338,75 | -359,1 | -21,4 | |
| | | | 1,9 | -264,7 | -323,19 | -121,6 | -323,19 | -31,73 | -323,19 | 314,88 | -323,19 | -18,36 | |
   3. | | на левую | | 1 | -75,76 | 1 | 273,36 | 1 | -829,63 | -1762 | -17,5 | -1762 | -57,6 |
| | Dmax | стойку | Dmax,min | 1,9 | -68,18 | 1 | 246,12 | 1 | -746,67 | -1585,8 | -15 | -1585,8 | -51,84 |
   3*. | | на правую | Dmin,max | 1 | -182,64 | 1 | 136,13 | 1 | -271,96 | -657 | 471,8 | -675 | 51,3 |
| | | стойку | | 1,9 | -164,38 | 1 | 122,52 | 1 | -244,76 | -591,3 | 423,75 | -591,3 | 45,27 |
    4. | | на левую | | 1 | 88,75 | 1 | 131,4 | 1 | 131,4 | 1 | 317,93 | 1 | 25,79 |
   | Т | стойку | Т | 1,9 | 79,88 | 1 | 118,2 | 1 | 118,2 | 1 | 277,14 | 1 | 23,21 |
| 4*. | | на правую | Т | 1 | 41,93 | 1 | 9,26 | 1 | 9,26 | 1 | 126,38 | 1 | 7,97 |
| | | стойку | | 1,9 | 36,84 | 1 | 8,33 | 1 | 8,33 | 1 | 113,74 | 1 | 7,17 |
      5. | | слева | | 1 | 146,49 | 1 | 6,58 | 1 | 6,58 | 1 | -889,12 | 1 | 87,64 |
| | Ветро- | | Fв qв’ | 1,9 | 131,84 | 1 | 5,92 | 1 | 5,92 | 1 | -811,21 | 1 | 78,88 |
 5*. | вая | справа | | 1 | -166,62 | 1 | -7,91 | 1 | -7,91 | 1 | 842,14 | 1 | 76,9 |
| | | | | 1,9 | -149,96 | 1 | -7,12 | 1 | -7,12 | 1 | 757,84 | 1 | 69,21 |
| N наг- | Нагрузки и ком- | | Сечения стойки | ||||||||||
| рузки | бинации усилий | Эпюра нагрузок | 1-1 | 2-2 | 3-3 | 4-4 | |||||||
| | | | M | N | M | N | M | N | M | N | Q | ||
| | +Мmax | nc=1 | № нагрузок | _ | 1,3,4(+) | 1,5* | 1,5* | ||||||
| | | | Усилия | _ | _ | 293,89 | - 511 | 37,64 | -511 | 1151,33 | -832,32 | | |
| | Nсоотв | nc=1,9 | № нагрузок | _ | 1,3,4(+),5* | _ | 1,2,3*,4(+),5* | ||||||
| | | | Усилия | _ | _ | 261,54 | - 511 | _ | _ | 1971,9 | -1716,81 | | |
| | -Мmax | nc=1 | № нагрузок | 1,2,3 | 1,2 | 1,3,4(-) | 1,5 | ||||||
| | | | Усилия | -557,24 | -611,6 | -244,81 | -861,1 | -931,24 | -2263 | -681,83 | -832,32 | | |
| | Nсоотв | nc=1,9 | № нагрузок | 1,2,3*,4(-),5* | - | 1,2,3,4(-) | 1,2,4(-),5 | ||||||
| | | | Усилия | -846,29 | -564,69 | - | - | -866,88 | -2419,99 | -564,18 | -1155,51 | | |
| | Nmax | nc=1 | № нагрузок | _ | 1,3,4(+) | 1,5* | 1,3,4(+) | ||||||
| | | | Усилия | _ | _ | 293,89 | -511 | 57,64 | -511 | 498,72 | -2594,32 | | |
| | +Мсоот | nc=1,9 | № нагрузок | _ | 1,3,4(+),5* | _ | 1,2,3,4(+),5* | ||||||
| | | | Усилия | _ | _ | 261,54 | -511 | _ | _ | 1533,15 | -2741,32 | | |
| | Nmax | nc=1 | № нагрузок | 1,2 | 1,2 | 1,3,4(-) | 1,3,4(-) | ||||||
| | | | Усилия | -481,48 | -611,6 | -244,81 | -861,11 | -931,24 | -2263 | -86,35 | -2594,32 | | |
| | -Мсоот | nc=1,9 | № нагрузок | 1,2,3*,4(-),5* | 1,2,3*,4 | 1,2,3,4(-), | 1,2,3,4(-),5 | ||||||
| | | | Усилия | -846,29 | -564,69 | -111,5 | -824,2 | -866,88 | -2419,99 | -579,18 | -2741,31 | | |
| | Nmin | nc=1 | № нагрузок | | 1,5* | ||||||||
| | +Mсоот | | Усилия | Усилия М,N от постоянной нагрузки | 646,952 | -172,27 | | ||||||
| | Nmin | nc=1,9 | № нагрузок | подсчитанны с коэф-том 1,9/1,1=1,8 | 1,5 | ||||||||
| | -Mсоот | | Усилия | | -611,17 | -78,523 | | ||||||
| | Qmax | nc=1 | № нагрузок | | | | | ||||||
| | | | Усилия | | | | | | | | | |
