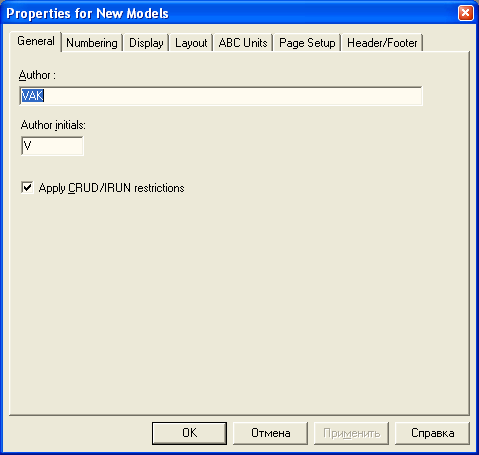

Второй диалог создания новой модели

Почти все следует оставить по умолча­нию (кроме вкладки Layout). Переключатель Apply CRUD/IRUN restrictions относится к контролю вызова механизмов и нами не используется. Вкладка Numbering (Нумерация) нуждается в изменении только в том случае, когда тре­буется нестандартная нумерация блоков (например, с использованием разде­лите­лей). Вкладки Display (Вывод) и ABC Units (Единицы для ФСА – функционально-сто­и­мост­но­го анализа) обычно используются совместно для ФСА. В последней версии BPwin (build 992) ФСА по умолчанию отключен (но в предыдущих версиях был по умол­чанию вклю­чен, что требовало снятия флажка ABC Data на вкладке Display). Вкладка Layout (Размещение) нуждается в настройке. Вкладка Page Setup (Настройка листа) по умолчанию использует стандартный лист A4 и нуждается в изменении, как правило, только для листов другого формата. Вкладка Header/Footer (Рамка листа) по умолчанию соответствует стандарту.

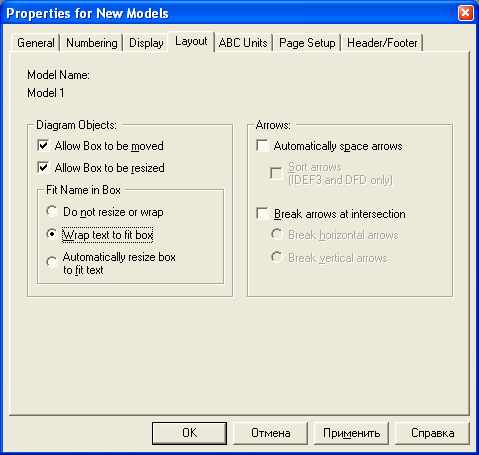

Настройка размещения

Для русских наз­ва­ний функций (обыч­но доста­точ­но длинных) сле­ду­ет включить пе­ренос названий по словам. Остальное обычно следует оставить «как есть», хотя с расположением и пересечениями стрелок можно поэкспериментировать. И не забывайте нажать кнопку [Apply] ([Применить]).

С чего начать?

По правилам построения модели сначала строится диаграмма A0, а лишь затем – A–0 [1]. Но в BPwin так поступать неудобно – воз­никнет множество «технических» тонне­лей. Приступая к работе с BPwin, необходимо уже иметь согласованные диаграммы A0 и A–0. Тогда можно сразу начинать с диа­г­раммы верхнего уровня – A–0 [2].

Шрифты

Для некоторых сочетаний версий Windows и BPwin возникают проблемы с отобра­же­ни­ем кириллицы. В версиях Windows, под­держивающих Unicode, всегда можно ис­поль­зовать шрифт Arial Unicode MS (ссыл­ка на это шрифт в виде @Arial Unicode MS – всегда первая в списке шрифтов). В любом из шрифтов следует использовать кириллический скрипт. Установить шрифты следует в самом нача­ле рабо­ты. При этом, поскольку BPwin ис­пользует по умол­чанию ограниченное мно­жество шрифтов (Arial различных кег­лей), имеется возможность разом заменить все шрифты, используемые в раз­личных частях модели.

Группы модельных сущностей с общими шрифтами

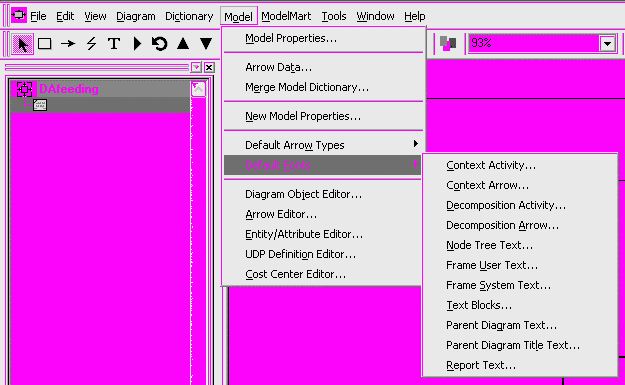

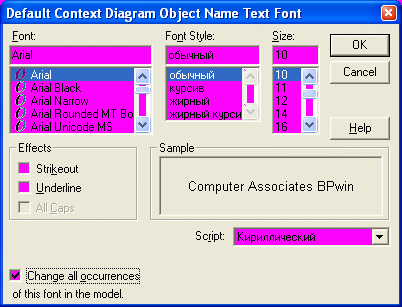

Элементы модели в BPwin образуют группы (нигде не описанные), внутри которых можно заменить шрифт одновременно: Н есмотря на многообещающие слова Change all occurrences of this font in the model шрифт изменяется не везде, поскольку в некоторых элементах модели шрифт имеет иной кегль . Поэтому в начале работы над моделью следует пробежаться по меню Model  Default Fonts и проверить, всюду ли установлены подходящие шрифты.

Все функции (блоки) должны иметь имена

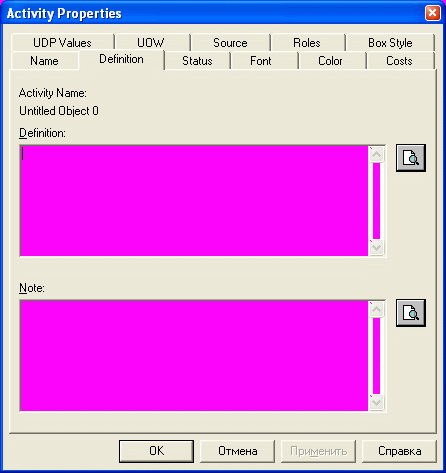

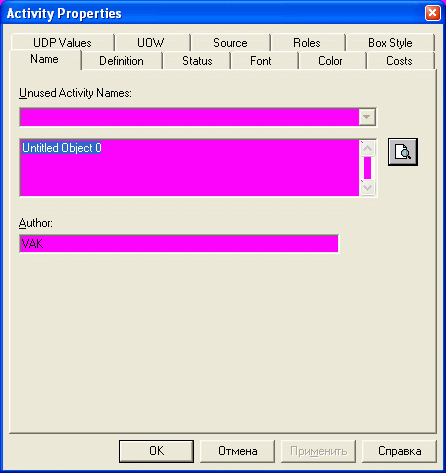

Правая кнопка мыши: Или двойной щелчок: В место Untitled Object 0 следует впечатать название функции. Полезно тут же вписать и определение функции (Definition).
В случае, когда про функцию не все еще яс­но, заполняется дополнительное поле Note, расположенное на вкладке Definition.
