Методика построения функциональной модели. Источники информации. Начало моделирования. Цикл «писатель-читатель». Прекращение моделирования. Интервью

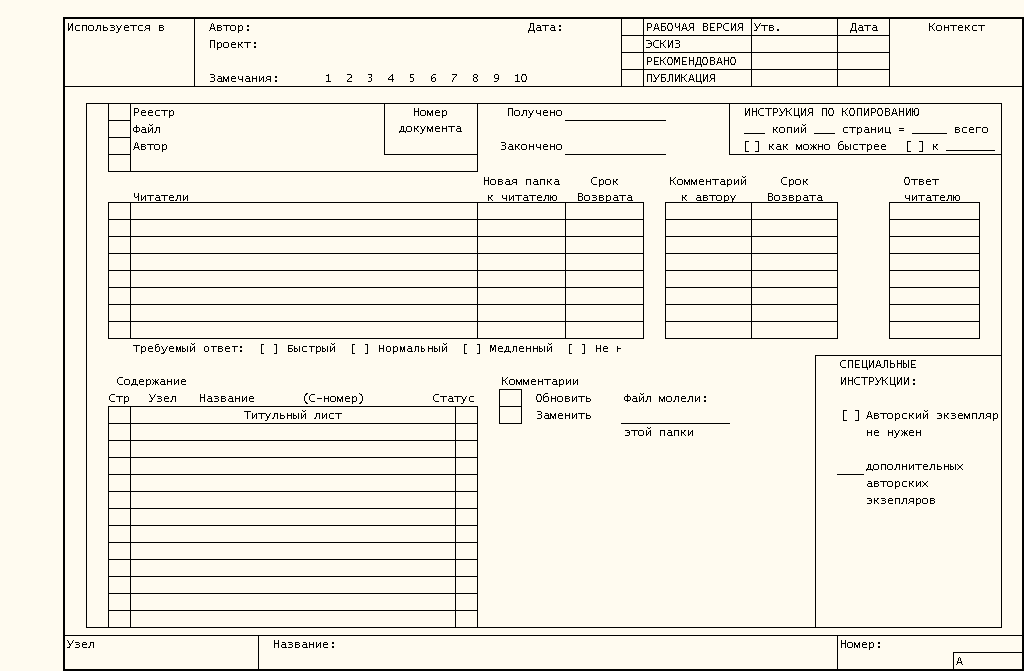

• Титульный лист

• Рецензируемая диаграмма

• Родительская диаграмма

• Фрагмент глоссария, относящийся к рецензируемой и родительской диаграммам


• Диаграммы – «братья» рецензируемой

• Все предки вплоть до A–0

• Дополнительные разделы глоссария

• Текстовые примечания

• FEO–диаграммы

• Любой другой материал (рисунки, расчеты, образцы документов, записи интервью и пр.)


• Все листы, содержащие замечания

• Все предыдущие версии диаграммы


Четыре взаимосвязанных этапа:

• Изучение деталей диаграммы (в указанной последовательности)

• прочитать название и номер узла

• изучить каждый блок

• изучить внутренние дуги

• прочитать все примечания автора

• просмотреть весь связанный с диаграммой дополнительный материал

• Изучение ближайшего контекста диаграммы (также последовательно)

• блок и дуги родительской диаграммы, представляющие ограничения для изучаемой диаграммы

• связи диаграммы с другими блоками родительской диаграммы

• дополнительный к родительской диаграмме материал

• Уточнение места диаграммы в модели

• проследите потоки данных и управле­ния от вершины модели (A–0) вниз, вплоть до рассматриваемой диаграммы

• Критическая оценка содержания диаграммы


Три типа вопросов:

• о диаграмме:

• все ли блоки правильно пронумерованы?

• все ли блоки имеют названия в глаголь­ной форме?

• все ли дуги на месте?

• все ли дуги имеют названия в форме су­щест­ви­тельного?

• все ли метки ясно привязаны к своим дугам?

• есть ли на длинных дугах дополнительные метки?

• нет ли дуг без меток?

• о контексте

• все ли метки внешних дуг совместимы с мет­ками граничных дуг родителя?

• не используется ли помещение дуг в тоннель (скобки рядом с их концами) избыточно или неверно?


• блоки

• какова роль этого блока в диаграмме?

• как активизируется этот блок?

• ясна ли роль каждой дуги (касающейся данного блока)?

• как данный блок преобразует свои входы в выходы?

• ясно ли, как исправить серьезные ошибки (если есть)?

• внутренние дуги основного потока

• ясна ли основная линия изложения?

• понятны ли побочные потоки данных?

• соответствует ли терминология изложению?

• контекст

• как декомпозируют блоки родитель­с­кий блок?

• каковы источники и приемники всех внешних дуг?

• ясны ли основные входы, управления и выходы?

• простота изложения

• не слишком ли много (или мало) блоков?

• не нужно ли блоки переопределить?

• не перегружена ли (или достаточно ли заполнена) часть диаграммы?

• не слишком ли много дуг?

• не запутаны ли пересечения дуг?

• не слишком ли длинны или много­слов­ны метки?

• не слишком ли много жаргона?

• соответствует ли терминология точке зрения аудитории, для которой диаг­рамма предназначена?
