Словари

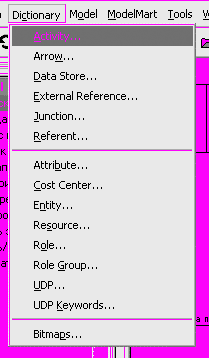

Д ля IDEF0 важны 2 словаря: Activity – функций Arrow – объектных потоков
Чтобы в словарях все было хорошо, возможно, потребуется внести изменение в реестр: в раздел HKEY_LOCAL_MACHINE\SOFTWARE\Microsoft\Windows NT\CurrentVersion\FontSubstitutes добавить ключ с именем Arial,0 и значением Arial,204 Для того, чтобы BPwin прочел эти изменения, необходима перезагрузка машины.

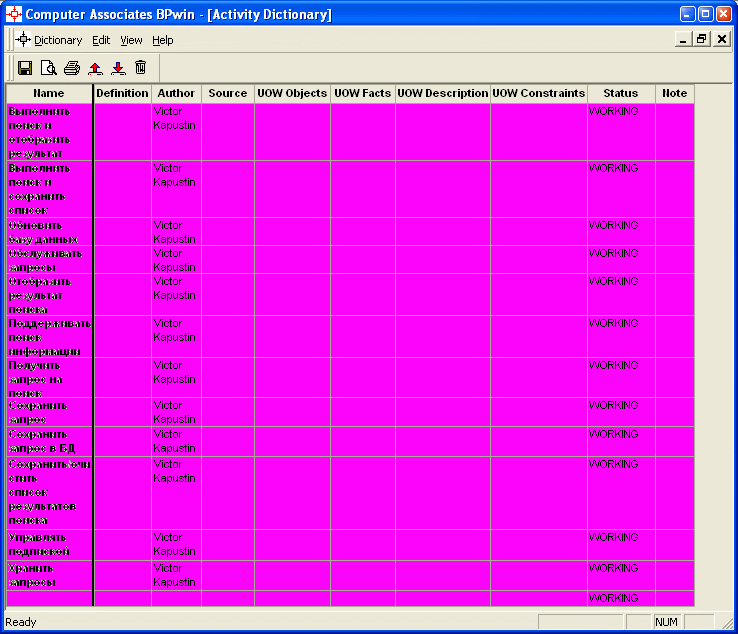

Словари – прямое редактирование

По умолчанию BPwin отображает все ко­лон­ки словаря (UOW – Unit Of Work, дея­тель­ность; жаргон BPwin, позволяющий связать модели разных типов), однако на­бор отображаемых колонок можно наст­ро­ить. Для нас важны три колонки: Name – название функции (блока) Definition – определение функции Note – примечания, в которых отмечаются все неясности Для успешного экспорта/импорта имена модельных сущностей не должны содержать переводов строк

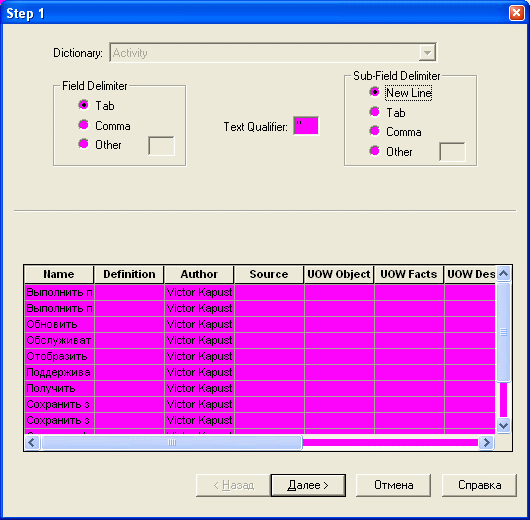

Словари – экспорт. Шаг 1. Формат

Важно установить Tab в качестве разде­ли­теля полей
Sub-Field Delimiter для IDEF0 не актуален

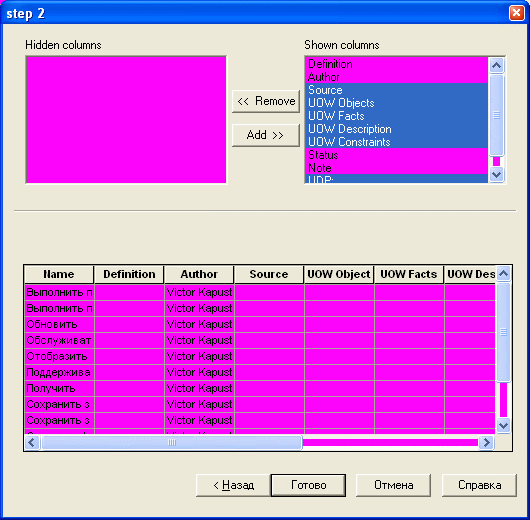

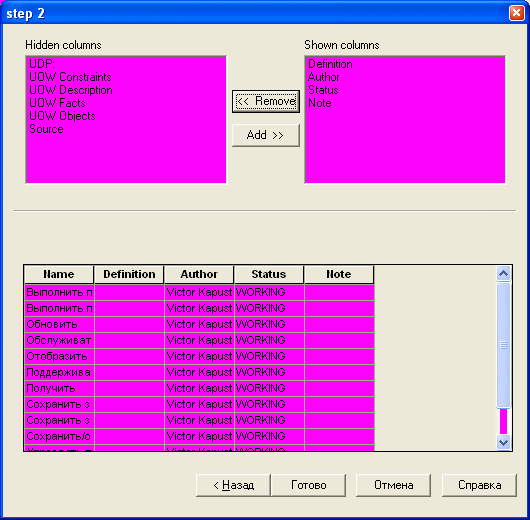

Словари – экспорт. Шаг 2. Список столбцов

	<Shift Down> не работает. Но – работает.

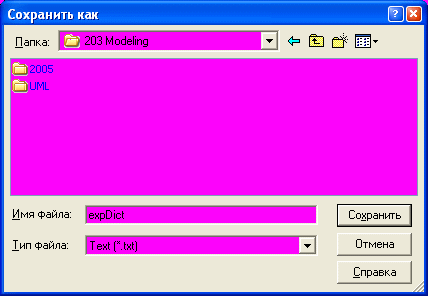

С охраняем как текстовый файл.

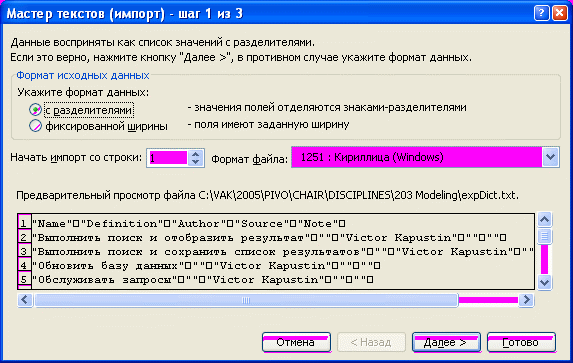

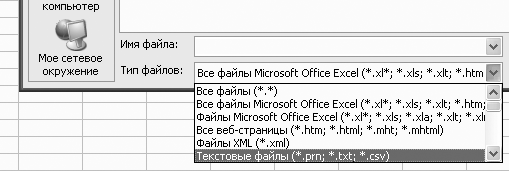

Словари – импорт в Excel. Шаг 1. Формат импорта

Д ля открытия экспортированного словаря выберите нужный тип файла. Excel начнет процедуру импорта. Важно указать импорт с разделителями:

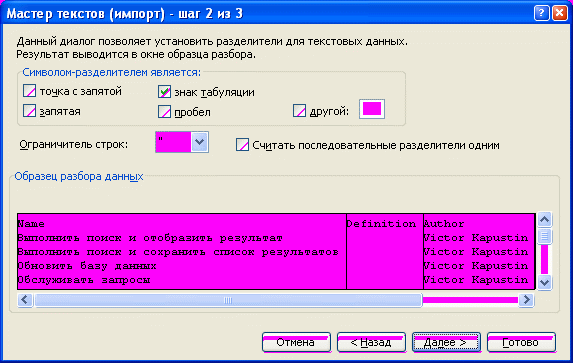

Словари – импорт в Excel. Шаг 2. Контроль

Как правило, уже на первом шаге можно нажать кнопку «Готово», но второй шаг позволяет убедиться в отсутствии разрывов строк в текстах, набранных в BPwin:

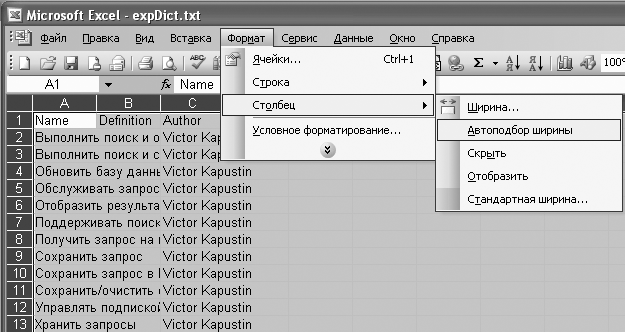

Словари – импорт в Excel. Шаг 3. Ширина столбцов
