Словари в Excel. Сохранение результата работы

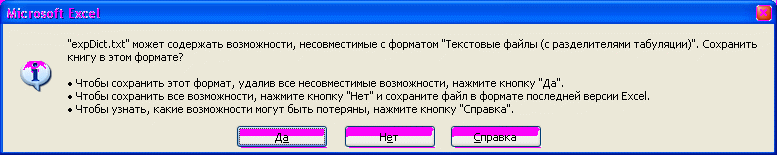

Необходимо сохранять результат работы со словарем в текстовом файле:

Импорт словаря в BPwin. Первая попытка безуспешна

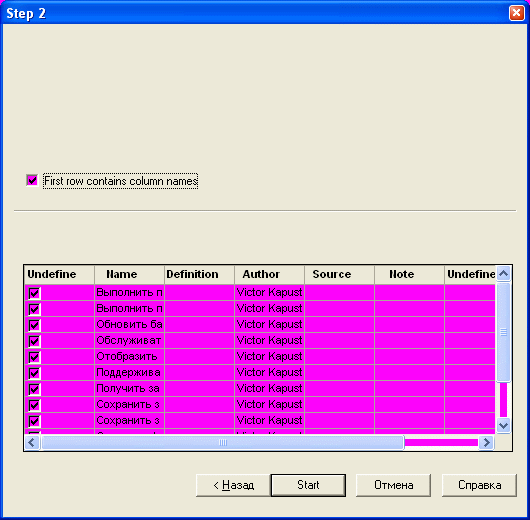

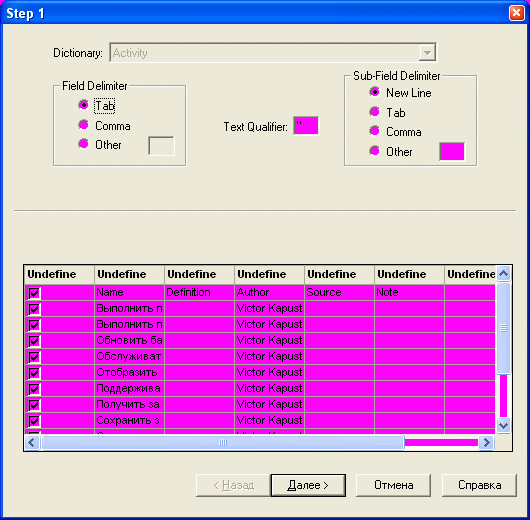

П ервый шаг обычно тривиален – BPwin правильно определяет разделители. На втором шаге нужно указать, что первая строка содержит имена столбцов:
П осле этого можно нажать кнопку Start.

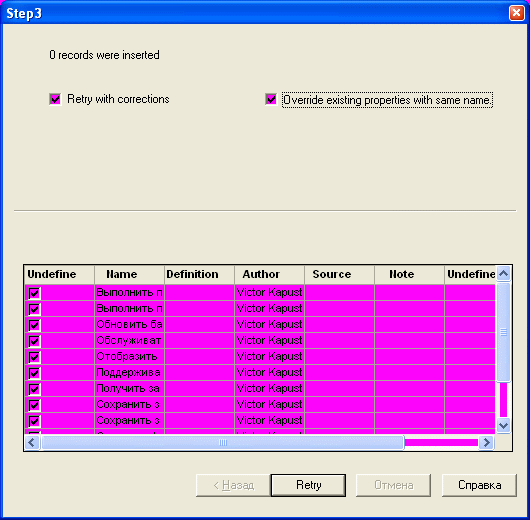

Импорт словаря в BPwin. Вторая попытка

Первая попытка импорта при наличии совпадающих имен в словаре BPwin и в импор­ти­руемом словаре безуспешна. Для продолжения импорта необходимо повторить попытку (Retry with corrections), разрешив перезапись записей словаря, имеющих соответствующие имена.
Удаление переводов строк при редакти­ро­ва­нии словаря может привести к ис­ка­же­нию отображения надписей на блоках и дугах. Для восстановления правильного разбиения надписей по словам следует слег­ка подвигать горизонтальные размеры блоков и/или подписей к дугам.

Слияние моделей – подключаемая модель

Подключаемая модель должна быть открыта и должна иметь то же имя, что и вызов, созданный при расщеплении модели.

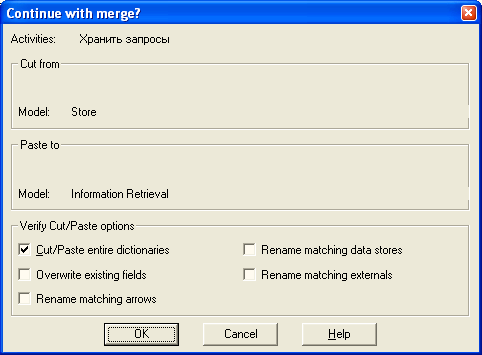

Параметры слияния моделей

В ключение переключателей “Rename…” приводит к созданию дубликатов соответст­ву­ю­щих элементов модели, так что обычно такое включение не требуется. В то же время обычно требуется полностью добавить словари включаемой модели. После подключения модели вызов, связанный с отщепленной ранее моделью, исчезает.

Генерация отчетов

B Pwin позволяет строить отчеты двух типов: полные (подробные) краткие Подготовка подробного отчета требует использования генератора отчетов Краткие отчеты можно подготовить только в нескольких (заранее включенных) в BPwin форматах.

Краткий отчет

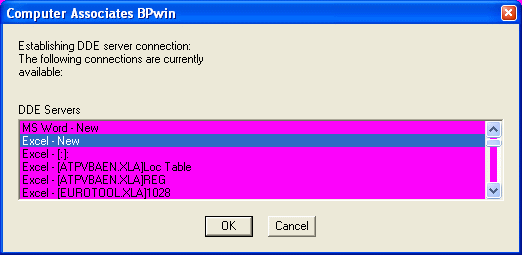

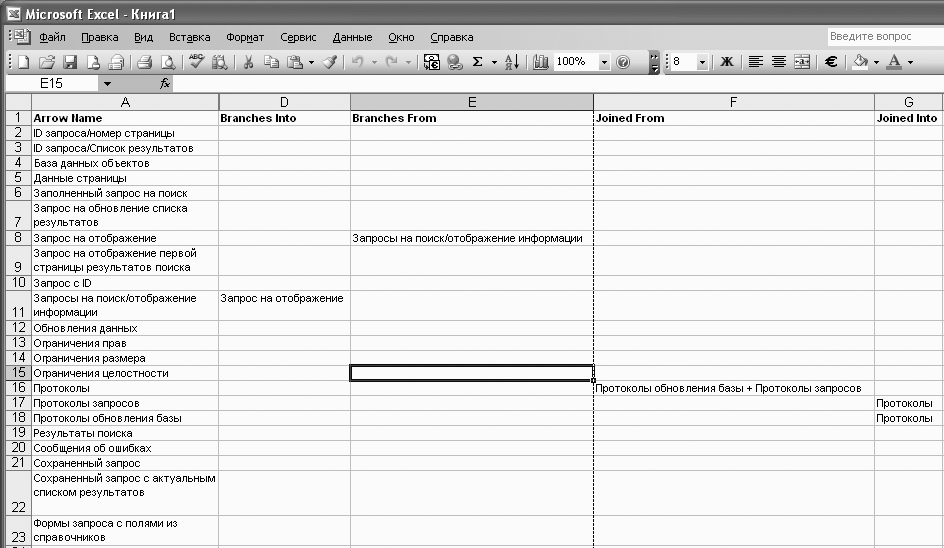

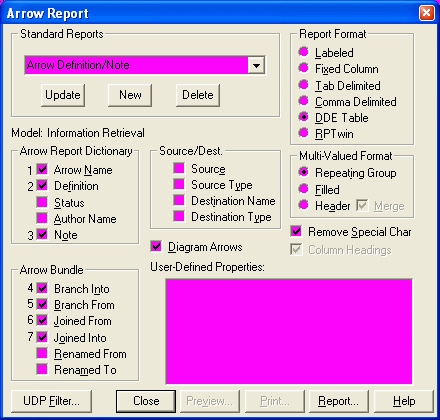

Пример краткого отчета – отчет об объектных потоках М ожно выбрать данные о потоках, вклю­чаемые в отчет, и формат отчета. Показан выбор формата Dynamic Data Exchange (DDE), позволяющий передавать отчет непосредственно в приложения Windows:
