§ 36. Транзисторы средней мощности


Низко- и среднечастотные. Транзисторы р-n-р ГТ403 (А — И, 10) выпускаются в металлическом корпусе с гибкими выводами (рис. 64, а), массой 4 г, с диапазоном рабочих температур от — 55 до + 70⁰С. Основные их параметры приведены ниже.

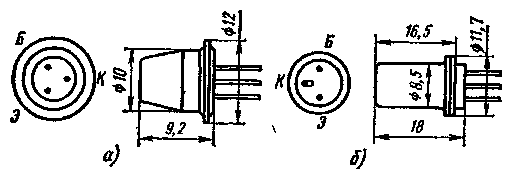

Рис. 64. Цоколевка и основные размеры транзисторов:

а — ГТ403, б — ГТ404

	ГТ403 (А-Е, К)	ГТ403 (Ж, И)
Статический коэффициент передачи тока при Iк=0,45 А .....	30	30
Обратный ток, мкА, при 20 °С:	50	70
	50	70
Ток коллектор — эмиттер при от-	5	6
Коэффициент передачи тока при Iэ=100 мА, Uh=5 В и f=50-300 Гц для групп: ГТ403 (А, В, Ж) ......	20 — 60
ГТ403 (Б, Г, Д) ......	50 — 150
ГТ403 (10) ........	30 — 60
Предельная частота передачи тока, кГц, в схеме с ОЭ при Iэ=100 мА и UK=5 В для ipynn: ГТ403 (А — В, Е, Ж, И, 10)	8
ГТ403 (Г, Д) ........	6
Напряжения, В, в режиме насыще­ния:	0,5
	0,8
Напряжения UКб и UКэ, В, для групп: ГТ403 (А, Б, 10) ......	45 и 30
ГГ403 (В, Г, Д, Е) .....	60 и 45
	80 и 60
	1,25
	0,4
Тепловое сопротивление, °С/Вт:	15
	100
Температура перехода, °С . . . .	85

Примечания: 1. Напряжение Uэб для ГТ403Д равно 30 В. а для всех остальных групп — 20 В 2 Тепловое сопротивление тран­зисторов ГТ403В и ГТ403Е с теплоотводом — 12 °С/Вт.


Транзисторы n-р-n ГТ404 (А, Б, В, Г) применяются для работы в выходных каскадах усилителей звуковых частот и выпускаются в металлическом корпусе с гибкими выводами (рис 64,6) двух вари­антов, рассчитанных на предельную мощность 300 и 600 Вт, с мас­сой соответственна 2 и 5 г, с диапазоном рабочих температур от — 40 до +55 °С. Основные параметры транзисторов приведены ниже.

	ГТ404А	ГТ404Б	ГТ404В		ГТ404Г
Статический коэф­фициент передачи то­ка при UK=1B и Iэ=	30 — 80	60 — 150	30 — 80		60 — 150
Напряжение UMt В, при Rс=200 Ом и TС=55°С . . . . .	25	25		40	40
Обратный ток, мкА; коллектора при Uкб=10 В . . , эмиттера при Uэб=10 В , .				25 25
Предельная часто­та передачи тока, МГц, в схеме ОБ . .				1
Напряжение Vac, В, при Iк=0 и Iб= -2 мА . . . . . .				0,3
Ток коллектора, А Температура пере­хода, °С . . .				0,5 85
Общее тепловое со­противление, °С/мВт, для максимальной мощности, мВт: 600 . . . . . .				1
300 . .....				0,15
Тепловое сопротив­ление переход — кор­пус, °С/мВт ....				0.015
Мощность *, рас­сеиваемая коллекто­ром, мВт » . . . .	600 или 300

* При температуре среды выше 25 °С мощность. мВт, Pк.макс= 10(85-Г_С),


Высоко- и сверхвысокочастотные. Транзисторы n-р-n КТ601А выпускаются в металлическом корпусе с гибкими выводами (рис. 65, о) массой Зге диапазоном рабочих температур .от. — 40 до + 85°С. Входные и выходные характеристики транзисторов приве­дены на рис. 65, б, в, а их основные параметры — ниже.

Статический коэффициент передачи тока при U_н=20 В и I_э=10 мА ....... . . . . . . 16

Модуль коэффициента передачи тока при I₈=10 мА, Uк=20 В и f=20 МГц . ............ 2

Обратный ток эмиттера, мкА, при Uэб=2 В .... 50

Начальный ток коллектора, мкА, при напряжении кол­лектор — эмиттер, В:

50 ........... ...... . . 60

100 .......... ... . ..... 500

Ток коллектора, мА ......... .... 30

Ток базы, мА . ....... . . . . .. . . 30

Нйпряжение Uнс, В, при отключенном эмиттере . . 100

Напряжение U_K8, В................ 100

Напряжение У₈с, В . ..... 2

Постоянная времени цепи .обратной связи, пс, при

U_K=50 В, I_э=6 мА, f=5 МГц . . ...... 600

Температура перехода, °С........... 150

Мощность, рассеиваемая коллектором, мВт:

с теплоотводом............. 500

без тенлоотвода . . . . . . . 250

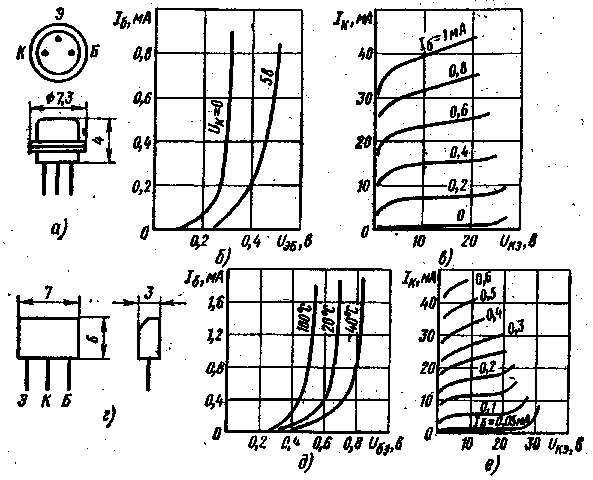

Рис. 65. Цоколевка (а, г), входные (б, д) и выходные (в, е) ха­рактеристики транзисторов КТ601 (КТ603, КТ604, КТ605, КТ608) и КТ602


Транзисторы n-р-n КТ602 (А, Б, В, Г) выпускаются в металли­ческом корпусе с гибкими выводами (рис. 65, г), массой 4ji r, с диа­пазоном рабочих температур от — 40 до + 85 °С. Входные и выход­ные характеристики показаны на рис. 65, д, е, а основные параметры приведены ниже.

	ГТ602А	ГТ602Б	ГТ602В	ГТ602Г
Статический коэффи­циент передачи тока при Uк=10 В, I9=10 мА . .	20 — 80	60	15 — 80	50
Напряжение коллек­тора, В, при котором на­ступает переворот фазы базового тока при Г9 = 50 мА .......	70	70	40	40
Напряжение uk, В, при Rб<1 кОм и темпе­ратуре перехода, °С:	100	100	70	70
ниже 120 .....	50	50	35	35
Емкость коллектора, пФ, при UКб=50 В и f= -2 МГц ......		4
Емкость эмиттера, пФ, При Uоб = Р, f = 2 МГЦ ,		25
Обратный ток эмитте­ра, мкА, при Uэб — 5 В		50
Обратный ток коллек­тора, мкА, дЛя групп А. Б при Uкб=120 В, а для групп В, Г — 80 В . .	-	70
Начальный ток коллек-. тора, мкА, при Rб= 10 Ом и Uкэ=100 В для групп А и Б и Uка — = 70 В для групп В, Г ,		100
Напряжение Uкэ и UЭ6 в режиме насыщения, В, при Iк=50 мА и I6=5 мА		3
Постоянная времени цепи обратной связи, пс, при I„=10 В, Iэ=10 мА, f=2 МГц ......		300
Ток коллектора, мА		75
Импульсный ток кол­лектора, мА ....		500
Ток эмиттера, мА . ,		80
Модуль коэффициен­та передачи тока при Uк=10 В, Iэ=25 мА, f=100 МГц .....		1,5
Напряжение UЭб, В, при Та от — 40 дэ + 120°С .......		5
Общее тепловое со­противление, °С/Вт . ,		150
Температура перехода, °С . . . ......		120
Мощность, рассеивае­мая коллектором, Вт, при Tк=20°С: с теплоотводом . .	2,8
без теплоотвода . .	0,85
Мощность, рассеивае­мая коллектором, Вт, при Tк=85°С:
с теплоотводом . .	0,65
без теплоотвода . .	0,2

Транзисторы n-р-n КТ603 (А — Е) выпускаются в металличес­ком корпусе с гибкими выводами (см. рис. 65,а), массой 2 г, с диа­пазоном рабочих температур от — 40 др +85 °С. Основные их пара­метры приведены ниже.

	КТ603А	КТ603Б	КТ603В	КТ603Г	КТ603Д	КТ603Е
Статический коэффициент передачи тока при Uк=2 В, Iк=150 мА . .	10 — 80	1 — 60	10 — 80	60	20 — 80	60 — 200
Модуль ко­эффициента пе­редачи тока при Iэ=30 мА, Uк=10 В и f= 100 МГц . .	2	2	2	2	2	2
Емкость пе­рехода, пФ, при f=5 МГц: коллектор­ного при Uк6=10 В .	15	15	15	15	15	15
эмиттер-ного при Uаб=0 . .	40	40	40	40	40	40
Обратный ток коллектора, мкА, при на­пряжении кол­лектор — база, указанном в скобках . . .	10(30)	10 (30)	5(15)	5(15)	1(10)	1 (10)
Напряжения U кб и Uкэ, В, при Rб<1 кОм и температуре среды, °С: от — 40 до	30	30	15	15	10	10
+70 120	15	15	7,5	7,5	5	5

Обратный ток эмиттера, мкА ..... 3

Постоянная времени цепи обратной свя­зи, ПС, При Uк —

= 10 В, I_э = 30 мА и f= 2 МГц ... 400

Напряжение, В, в режиме насыщения при Iк=150 мА и I_б=15 мА:

Uкэ . . . 1

Uэб . . . 1,5

Напряженно эмиттер — ба­за, В .... 3

Время рас-

сасывания, не, при I_к=150 мА . и I6=15 мА . . . 100

Ток коллек-

тора, мА ... 300

Импульсный ток коллекто­ра, мА . 600

Общее теп­ловое сопро­тивление, °С/Вт 200

Температура перехода, °С . 120

Мощность, рассеиваемая коллектором, Вт, при T_с<50°С ... 0,5


Транзисторы n-р-n КТ604 (А, Б) применяются для работы в схемах генераторов развертки и выходных каскадах усилителей и выпускаются в металлическом корпусе с гибкими выводами (tM. рис. 65, а), массой 5 г, с диапазоном рабочих температур от — 25 до +100 °С. Основные их параметры приведены ниже.

Статический коэффициент передачи тока при U₃ = 200 мА и U_к=40 В для групп:

КТ604А........ . ...... 10 — 40

КТ604Б............... . 30-120

Модуль коэффициента передачи тока при U_к=40 В, Iэ=20 мА и f=20 МГц ;...... 2

Ток коллектора, мА . . . ........ 200

Начальный : ток коллектора, мкА, при U_Kэ=

«=250 --В . ............... 50

Обратный ток эмиттера, мкА, при U_Эб=5 В ._: . 100 Емкость коллектора, пФ, при Uкс=40 В и f=

=2 МГц................ 7

Емкость -эмиттера, пФ, при U₈б=0 В и f=2 МГц................ 50

Напряжение Uна, В, при Rб=1 кОм и темпера­туре,°С:

20............. . 250

150 ... ............. 125

Напряжение и_къ; В, при температуре, °С:

20................ . 300

150 . .............. . 150

Напряжение U_ла в режиме насыщения, В, при Iк=20 мА, I_б=2 мА ............ 8

Напряжение U_BБ В, при температуре, ^СС:

20 . ............... Б

150 . . ............. . 2,5

Мощность, рассеиваемая коллектором, Вт, при температуре перехода 20 °С; ,

с теплоотводом............ 3

без теплоотвода ........... 0,8

Общее тепловое сопротивление, °С/Вт . -. . . 150 Тепловое сопротивление переход — » корпус,

°С/Вт . . ............ ... 40

Температура перехода, ^СС . . . . . . . ; 150

Транзисторы n-р-n КТ605 (А, Б) применяют для работы в гене­раторах разверток устройств индикации, преобразователях напря­жения, видеоусилителях и выходных каскадах усилителей и выпус­кают в металлостеклянн9М корпусе с гибкими выводами (см. рис. 65, а), массой 2 г, с диапазоном-рабочих температур от — 25 до + 100°С. Основные их параметра приведены ниже.

Статический коэффициент передачи тока при Iэ=20 мА и U_K=40 В для групп:

КТ605А................ 10 — 40

КТ605Б...............30 — 120

Модуль коэффициента передачи тока при f=20 МГц, Uк=40 В Iэ=20. мА . . ..... 2

Начальный ток коллектора. мкА, при U_Ka=

¹¹ =250 В . . ; . . :.. .......... 50

Импульсный ток коллектора, мА . . . . . 200 Обратный ток эмиттера, мкА, при U36=5° В . 100

.Емкость, пФ, при f=2.МПо коллектора при Укб — 4t) В ........ 7

эмиттера при U_эб=0 В......... 50

Продолжение

Напряжение U_K9, В, в режиме насыщения при Iк=20 мА, Iб=2 мА ........... 8

Напряжение U_K9, В, яри Rе=1 кОм и Т_а — = — 25- + 100°С . ............... 250

Напряжение, В, при температуре перехода от — 25 до+100 °С:

коллектор — база ........... 300

- эмиттер — база............ 5

Мощность, мВт, рассеиваемая коллектором, при температуре, °С: .

20 .... ........... 400

100 . . . . .............. 170

Тепловое сопротивление, °С/Вт ....... 300

Температура перехода, °С » , . . . . ... 150


Транзисторы n-p-n KT608 (А, Б) выпускают в металлическом корпусе с гибкими выводами (см. рис. 65, а), массой 2 г, с диапа­зоном рабочих температур от — 40 до +85°С. Электрические пара­метры транзисторов приведены ниже.

Статический. коэффициент передачи тока при I_э=200 мА, U_к=50 В и Tп=25°С для групп:

КТ608А............... 20 — 80

КТ608Б................ ... 40 — 160

Модуль коэффициента передачи тока при f=

.= 100 МГц и U_кэ=10 Э .......... 2

Импульсный ток коллектора, мА, при скважно­сти 10 . . . . . .......... 800

Обратный ток, мкА:

коллектора ............. 10

эмиттера .............. 10

Ток коллектора, мА ........... 400

Емкость, пФ, при f=2 МГц:

коллектора при U_Кб=10 В ... . ....... 15

эмиттера при U_Эб=0 .В ......... 50

Напряжение, В, в режиме насыщения при Iб= 80 мА и I_к=400 мА:

коллектор — эмиттер.......... 1

эмиттер — база . . . . . . . , , . . . 2

Напряжение Uкв,-В, при T_П<70°С ..... 60

Напряжение Uк_Э, В ........... 60

Напряжение U_Эб, В....... 4

Импульсные напряжения U_кб и U_кэ, В ... 80 Мощность, мВт, рассеиваемая коллектором, при

20 °С................. 500

Время рассасывания, не, при I6=15 мА и 1_К —

«150 мА............... . 120

Температура корпуса, °С ......... 85

Температура перехода, °С ......... 120

Общее тепловое сопротивление, °С/Вт ...» 200


Транзисторы n-p-n KT611 (А — Г) применяют для работы в усилителях напряжения, генераторах импульсных сигналов, ключе­вых схемах и других радиотехнических устройствах и выпускают в металлическом корпусе с гибкими выводами (рис. 66,л), массой 5 г, с диапазоном рабочих температур от — 25 до +100°С. Электричес­кие параметры транзисторов приведены ниже.

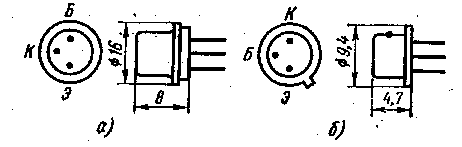

Рис. 66. Цоколевка и основные размеры транзисторов: а — КТ6П, б — КТ617 (KT6I8)

	КТ611А	КТ61ЛБ	КТ611В	KT611Г
Статический коэффи­циент передачи тока при Uк=-40 В и Iэ=20 мА .	10 — 40	30 — 120	10 — 40	30 — 120
Ток коллектора, мА	100	100	100	100
Начальный ток коллек­тора, мкА, при рабочем	200	200	200	200
Напряжение UKg, В, при Rо<1 кОм .- .	180	180	150	150
Напряжение UНб, В .	200	200	180	180
Напряжение UHa, В, в режиме насыщения при Iб=2 мА, Iк=20 мА . .	8
Напряжение UЭб, В . .	3
Обратный ток эмитте­ра, мкА, при UЭб=3 В .	100
Емкость коллектора, пФ, при U„6=40 В и f= -2 МГц ......	5
Граничная частота пе­редачи тока, МГц . . .	60
Мощность, мВт, рассе­иваемая коллектором: без теплоотвода * .	0,8
с теплоотводом ** . .	3
Постоянная времени цепи обратной связи, пс, при UK=20 В и f= -2 МГц ......	200
Общее тепловое сопро­тивление, °С/Вт ....	150
Тепловое сопротивле­ние переход — корпус, °С/Вт		4	0
Температура перехода, °С .........	150

Транзисторы n-р-n КТ617А выпускают в металлическом корпусе с гибкими выводами (рис. 66, б), массой 0,84 г, с диапазоном рабочих температур от — 40 до Ч-85°С. Электрические параметры транзи­сторов приведены ниже.

Статический коэффициент передачи тока при U_K=2 В и Iк=400 мА . ........ 30

Модуль коэффициента передачи тока при f= 100 МГц, U_K=10 В и Iэ,=30 мА . . . . . . 1,5

Постоянный ток коллектора, мА......400

Импульсный ток коллектора, мА, при скважно­сти 10 и Т_имп<80 НС........... 600

Емкость, пФ, при f=2 МГц: коллектора при U_KБ=I0 В ....... 15

эмиттера при U_Эб=0 В . ........ 50

Обратный ток, мкА:

коллектора при U_Кб=30 В . . ..... 5

эмиттера при U₈б=4 В.........15

Напряжение U_К8, В, б режиме насыщения при

Iк-15 мА...............0,7

Напряжение U_Кб, В...........30

Напряжение U_Ka, В.......... . 20

Напряжение U_Эб, В ~........... 4

Мощность, рассеиваемая коллектором, мВт; при температуре от — 40 до -f25°C.......500

Постоянная времени цепи обратной связи, пс,

при f=5 МГц, U_к=5 В и I_э = 5 мА . . . . . .120

Температура перехода, °С...... . . . 150

Тепловое сопротивление переход — окружающая

среда, °С/мВт..............0,21


Транзисторы n-р-n КТ618А выпускают в металлическом; герме­тичном корпусе с гибкими выводами (см. рис. 66,6), массой 0,84 г, с диапазоном рабочих температур от — 40 до 4-85 С. Электрические параметры транзисторов приведены ниже.

Статический коэффициент передачи тока при

U_й=40 В и Iэ=1 мА........... 30

Модуль коэффициента передачи тока при f=20 МГц U„=40 В и I_э=-20 мА . . . . . . . 2

Ток коллектора, мА . ........... . 400.

Начальный ток коллектора, мкА, при- U_K9 =250 В .:...,.......... . 50

Емкость, пФ, при f=2 МГцз

эмиттера при U_Эб=0 В .......... 50

коллектора при Uкб = 40 В........

Обратный ток эмиттера, мкА, при U₃6 = 5 В . . .100

Напряжение U_Кб, В.......... . 300

Напряжение- U_K9t В ,..,....,., 250

Напряжение Uэб, В........... 5

Мощность, мВт, рассеиваемая коллекторс-м,

при Tо= — 40-+25 °С........... 500

Предельная частота передачи тока, МГц ... 40

Общее тепловое сопротивление, °С/мВт . . . 0,2

Температура перехода, ^СС ...... 150

* При температуре окружающей среды T_с = 25-100 °С мощность,

Вт. Р_к.макс=(150-Tс)/150.

** При температуре корпуса Т_К=25-100°С мощность, Вт. P_к макс= (150-T_К)/40.
