§ 67. Гибридные линейно-импульсные микросхемы
Микросхемы серии К218
Выпускают в прямоугольном металлостеклянном корпусе с 14 выводами (рис. 150, а, б) массой 1,8 г.

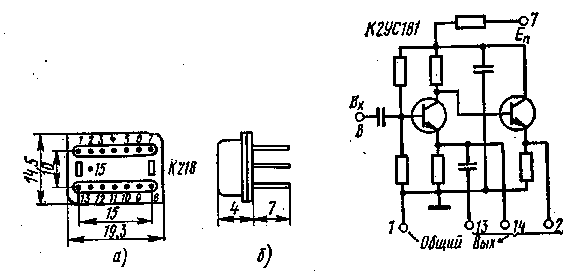

Рис. 151. Усилитель промежуточной частоты
Рис. 150. Общий вид, основные размеры и обозначение выводов микросхем К218 (а) и вид сбоку (б)
К2УС181. Усилитель промежуточной частоты (рис. 151)
Напряжение источника питания, В ....... 6,3
Потребляемая мощность, мВт ......... 62
Коэффициент усиления............ 5
Неравномерность частотной характеристики, дБ . . 2,3 Линейный участок амплитудной характеристики, мВ;
по входу............... 30
по выходу ................ 200

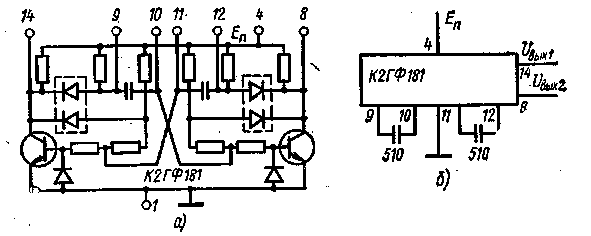

К2ГФ181. Автоколебательный мультивибратор (рис. 152, а, б)
Напряжение источника питания, В ....... 6,3
Потребляемая мощность, мВт ......... 86
Рис. 152. Автоколебательный мультивибратор (а) и схема его включения (б)
Частота следования выходных импульсов с навесными элементами . от 50 Гц до
0,6 МГц
Амплитуда выходных импульсов, В 2,8
Длительность выходных импульсов, икс:
фронта .......... 1
спада.......... 0,2
Период повторения выходных импульсов, мкс:
с навесными конденсаторами . 4
без навесных конденсаторов . 06 — 1,5
Сопротивление нагрузки, кОм . , 2
Емкость нагрузки, пФ ..... 100

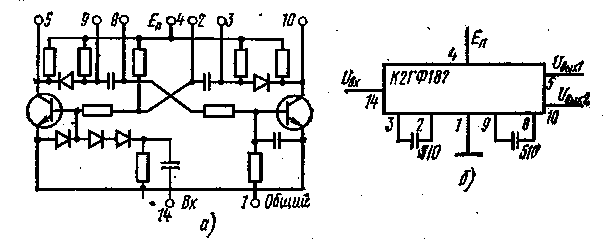

Рис. 153. Ждущий мультивибратор (а) и схема его включения (б)
К2ГФ182. Ждущий мультивибратор (рис. 153, а, б)
Напряжение источника питания,. В 6,3
Потребляемая мощность, мВт . , 76
Параметры входных импульсов
Амплитуда, В .,,...., 2,5 — 6
Полярность ...... s . ,, отрицательная
Длительность, мкс ...... 0,3
Частота следования, кГц .... 250
Напряжение помехи, В .... « 0,8
Параметры выходных импульсов
Амплитуда, В .,....., 2,8
Длительность, мкс:
с навесным элементом .... 2
без навесного Элемента 0,8 — 1,5
фронта.......... 1
спада.........., 0,15
Сопротивление нагрузки, кОм . . 2
Емкость нагрузки, пФ . 100
Микросхемы серии К224
Гибридные микросхемы, используемые в радиовещательных и телевизионных приемно-усилительных устройствах, выпускают в прямоугольном металлополимерном корпусе с 9 выводами (р»~-154, с, б), массой 3 г, с диапазоном рабочих температур от — 30 до +50°С.

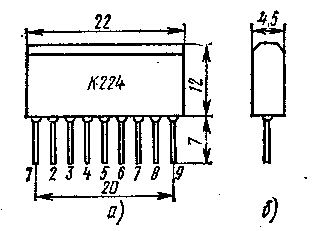

Рис. 154. Общий вид, основные размеры и обозначение выводов микросхем К224 (а) и вид сбоку (б)
Рис. 155. Универсальный усилитель (а) и схема его включения (б)

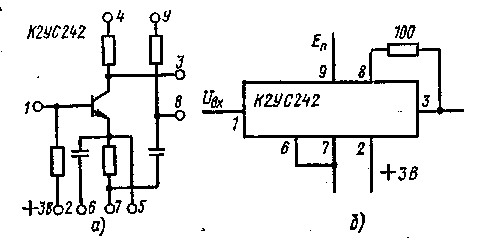

К2УС242. Универсальный усилитель (рис. 155, а, б)
Напряжение источника питания, В , 3,6 — 9
Ток потребления, мА ....... 1,8
Потребляемая мощность, мВт ... 15
Крутизна вольтамперной характеристики, мА/В, на f= 10 МГц..... 25
Диапазон рабочих частот, мГц ... 0,15 — 33
Входное сопротивление, Ом, на f=
10 мГц............. 150
Напряжение смещения, В ...... 3

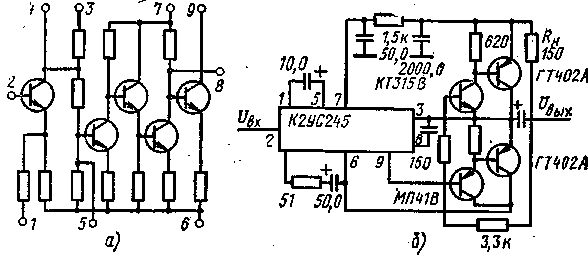

Рис. 156. Предварительный усилитель низкой частоты (а) для работы с бестрансформаторным выходным усилителем и схема их включения (б)
К2УС245. Предварительный УНЧ (рис. 156, а, б)
Напряжение источника питания, В . От 5,4
до 12 Ток, потребляемый в режиме покоя,
мА.............. - 5,5
Потребляемая мощность, мВт . . , 80
Коэффициент усиления...... 140
Коэффициент нелинейных искажений,
% -.............. 3
Выходное сопротивление, кОм ... 15
Примечание. Параметры приведены для со-вместной работы с бестрансформаторным выходным усилителем.
К2УС247. Выходной усилитель промежуточной частоты изображения (рис. 157, а, б)
Напряжение источника питания, В . 12
Ток потребления, мА....... 28
Крутизна вольтамперной характеристики, мА/В, на f==35 МГц ..... 70

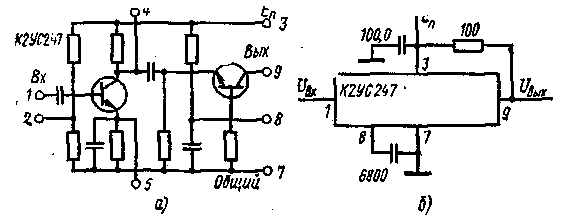

Рис. 157. Выходной усилитель промежуточной частоты изображения (а) и схема его включения (б)
Диапазон рабочих частот, МГц — 30 — 45 Неравномерность частотной характеристики в рабочем диапазоне, дБ — 3
Рис. 158. Усилитель промежуточной частоты (а) звукового канала и схема его включения (б)
К2УС248. Усилитель промежуточной частоты звукового канала (рис, 158, а, б)
Напряжение источника питания, В , 12
Ток потребления, мА....... 15
Крутизна вольтамперной характеристики, мА/В, на f=б,5 МГц...... 1000
Диапазон рабочих частот, МГц . . . 4 — 10 Неравномерность частотной характеристики в рабочем диапазоне, дБ ... 3

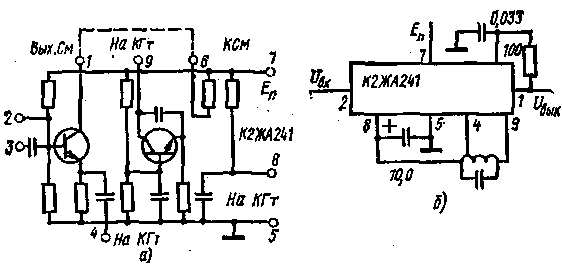

Рис. 159. Смеситель и гетеродин тракта УКВ-ЧМ (а) и схема их включения (б):
Вых.См — выходной смеситель, КСм — контур смесителя, К.Гт — контур гетеродина
К2ЖА241. Смеситель и гетеродин тракта УКВ-ЧМ (рис. 159, а, б]
Напряжение источника питания, В 4
Ток потребления, мА..... 3
Потребляемая мощность, мВт . . 30 Крутизна вольтамперной характеристики, мА/В, на f=10 МГц ... 4 Диапазон рабочих частот, МГц:
гетеродина........, 65 — 120
смесителя . ........ 10 — ПО
Входное сопротивление, Ом, на
f=10 МГц.......... 150

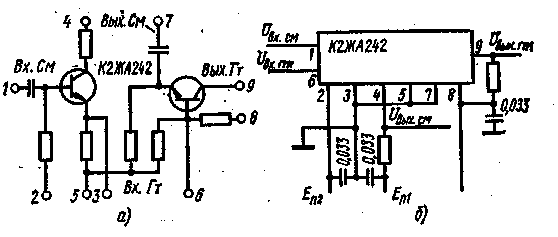

Рис. 160. Смеситель и гетеродин тракта амплитудной модуляции (а) и схема их включения (б):
Вх,См а Вых.См — входной и выходной смесители, Вх.Гт и Вых,Гт — входной и выходной гетеродины s
К2ЖА242. Смеситель и гетеродин тракта амплитудной модуляции (рис. 160, а, б)
Напряжение источника питания каскада, В:
смесительного ,....., -f-3,6 — 9
гетеродинного . . , . « * * +4
Ток потребления, мА: смесителя ......... 1,3
гетеродина* ......... 2
Напряжение смещения смесительного каскада, В........ 3
Диапазон рабочих частот, МГц:
смесители......... 0,15 — 30
гетеродина ........ 0,5 — 30
Крутизна вольтамперной характеристики, мА/В:
смесителя ......... 18
гетеродина....... , 14
Входное сопротивление, Ом, на f=10 МГц , . . ........ 500

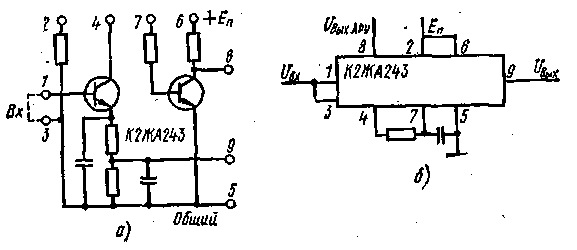

Рис. 161. Детектор AM и усилитель АРУ в трактах амплитудной модуляции (а) и схема их включения (б)
К2ЖА243. Детектор AM и усилитель АРУ в трактах амплитудной модуляции (рис. 161, а, б)
Напряжение источника питания, В 3 Потребляемая мощность, мВт . . 10 Коэффициент передачи детектора
при Rн=20 кОм........ 0,3
Рабочая частота, кГц.....465
Коэффициент нелинейных искажений, % 3 Входное сопротивление, Ом, на f=465 кГц 500 К2ЖА244. Усилитель-ограничитель (рис. 162,а,б)
Напряжение источника питания,. В . , 12 Ток потребления, мА ........ 10
Крутизна вольтамперной характеристики, мА/В, на f=4,5 мГц ....... 2
Диапазон рабочих частот, МГц .... 3 — 6
Неравномерность частотной характеристики в рабочем диапазоне, дБ.....3

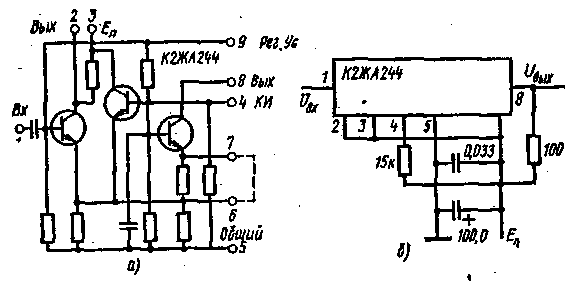

Рис. 162. Усилитель-ограничитель,.(а) и схема его включения (6)s
Рег.Ус — регулировка усиления, KИ — коммутирующий импульс

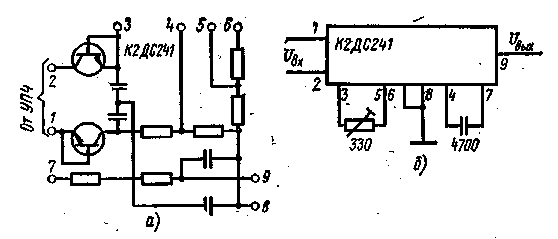

Рис. 163. Частотный детектор (а) и схема его включения (б)
К2ДС241. Частотный детектор (рис. 163, а, б)
Вторичная обмотка выходного трансформатора УПЧ подключается к выводам 1 и 2. Подстроечный резистор сопротивлением 330 Ом используется для симметрирования плеч детектора. Коэффициент передачи при нагрузке 20 кОм равен 0,15, диапазон рабочих частот — от 5 до 110 МГц.
К2УП241. Смеситель в трактах AM и УКВ-ЧМ (рис. 164, а, б)
Входной трансформатор для частоты 150 кГц выполнен на сердечнике М600НН типа К7Х4Х2, для частоты 10 МГц — на сердечнике М150 типа В42Х4Х2, для частоты 110 МГц — на сердечнике МЗОВ42 типа К7Х4Х2 с обмотками по 15 витков провода ПЭВ-1 диаметром 0,1 мм.
Напряжение источника питания, В +5,4 — 9
Ток потребления, мА ...... 3,5
Потребляемая мощность, мВт , . 20
Напряжение смещения, В .... +3
Диапазон частот, МГц . . . . . 0,15 — ПО
Крутизна вольтамперной характеристики, мА/В, в диапазоне частот, МГц:
0,15 — 30.......... 10
30 — 110.......... 5
Относительный разброс крутизны смесительных каскадов, % .... ±10

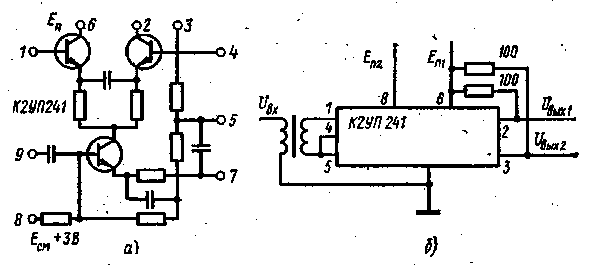

Рис. 164. Смеситель в трактах AM и УКВ-ЧМ (о) и схема его включения (б)
Микросхемы серии К226
Выпускают с усилителями низкой частоты в прямоугольном ме-таллостеклянном корпусе с 15 выводами (рис. 165, а, б), массой 4,5 г, с диапазоном рабочих температур от — 45 до 4-55°С.
Входное сопротивление, МОм, при Си= 20 пФ и f=100 Гц .......... 10
Выходное сопротивление, Ом..... 100
Коэффициент нелинейных искажений, %, при Rн=3 кОм и Uвых=1,5 В..... 5
Ослабление из частотах 20 Гц и 100 кГц, дБ................ 3
Рис. 165. Общий вид, основные размеры и обозначение выводов микросхемы К226 (а) и вид сбо ку (б)

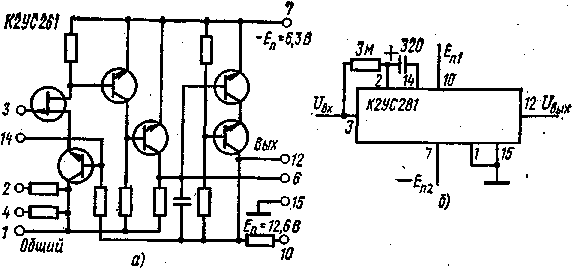

К2УС261 (А, Б, В). Усилитель низкой частоты (рис. 166, а, б)
К2УС261А К2УС261Б К2УС261В
Коэффициент 274 — 324 250 — 310 290--350 усиления . . .
Уровень собственных шумов, мВ, в диапазоне частот 20 Гц — 20 кГц при входе, закороченном емкостью 4700 пФ 5 12 12
Напряжение источника питания, В ... +12,6
и — 6,3
Потребляемая мощность, мВт, при напряжении, В:
+ 12,6 ,,.,......... 60
— 6,3................ 45
Входная емкость, пФ . 20
Рис. 166. Усилитель низкой частоты (а) и схема его включения (б)

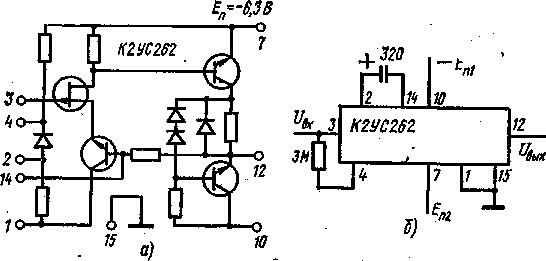

К2УС262 (А, Б, В). Усилитель низкой частоты (рис. 167,а,б)
К2УС262А К2УС262Б К.2УС262В
Коэффициент усиления .... 27,6 — 32,4 25 — 31 29 — 35
Уровень собственных шумов, мВ, в диапазоне частот 20 Гц — 20 кГц при входе, закороченном емкостью 4700 пФ . 5 12 12
Рис. 167. Усилитель низкой частоты (а) и схема его включения (б)
Рис. 168. Усилитель низкой частоты (а) и схема его включения (б)
Напряжение источника питания, В..... +12,6
и — 6,3 Потребляемая мощность, мВт, при напряжении, Е
+ 12,6............... 50
— 6,3................ 45
Входная емкость, пФ ........... 20

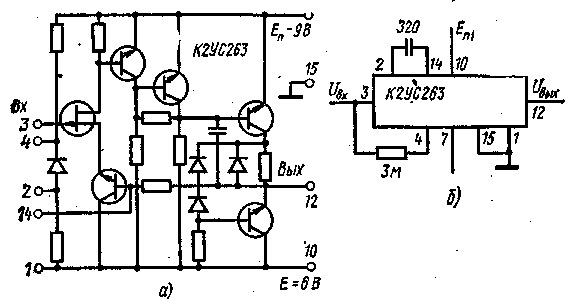

К2УС263 (А, Б, В). Усилитель низкой частоты (рис. 168, а, б)
К2УС263А К2УС263Б К2УС263В
Коэффициент усиления ... 270 — 330 270 — 330 270 — 300
Уровень собственных шумов, мВ, . в диапазоне частот 20 Гц — 20 кГц при входе, закороченном емкостью 4700 пФ . . . . 5 12 18
Напряжение источника питания, В ....... +6 и — 9
Потребляемая мощность, мВт, при напряжении, В:
- 6.................. 15
— 9................... 45
К2УС264 (А, Б, В). Усилитель низкой частоты (см. рис. 167, а,, б)
К2УС264А К2УС264Б К2УС264В
Коэффициент усиления ......9-11 9-11 9-11
Уровень собственных шумов, мВ, в диапазоне частот 20 Гц — 20 кГц при входе, закороченном емкостью 4700 пФ . 5 12 18
Напряжение источника питания, В , . , * . +6
и — 9 Потребляемая мощность, мВт, при напряжении, В
+ 6 .. ............ 10
— 9................ 25
К2УС265 (А, Б, В), Усилитель низкой частоты (рис. 169)
К2УС265А К2УС265Б К2УС266В
Коэффициент уси» ления . . .... 92 — 108 80 — 105 92 — 120
Уровень собственных шумов, мВ, в диапазоне частот 20 Гц — 20 кГц и при входе, закороченном емкостью 4700 пФ — 12 12
Рис. 169. Схема включения усилителя низкой частоты
Напряжение источника питания, В ... ~Н2,6
и — 6,3
Потребляемая мощность, МВт, при напряжении, В:
+ 12,6............. 60
— 6,3............. 55
Входная емкость, пФ ....... 20
Микросхемы серии К237
Эти, гибридные микросхемы выполняют в прямоугольном пластмассовом корпусе с 14 выводами (рис. 170, а, б), массой 3 г, с диапазоном рабочих температур от — 30 до +70 °С
Рис. 170. Общий вид, основные размеры и обозначение выводов микросхемы К237 (а) и вид сбоку (б)
К2ЖА371. Усилитель высокой частоты и преобразователь в трактах AM (рис. 171, о, б)
Напряжение источника питания, В . . . 5
Потребляемый ток, мА ......... 3
Потребляемая мощность, мВт ....... 25
Коэффициент усиления в режиме преобразования............... 100 — 250.
Коэффициент шума в режиме преобразования,
дБ................. 6
Напряжение гетеродина, мВ, на частоте 15 МГц 300 — 450 Уменьшение, усиления в режиме преобразования на частоте 15 МГц по отношению к усилению на
частоте 150 кГц, дБ ............ 5
Рис. 171. Усилитель высокой частоты и преобразователь в трактах AM (а) и схема их включения (б)

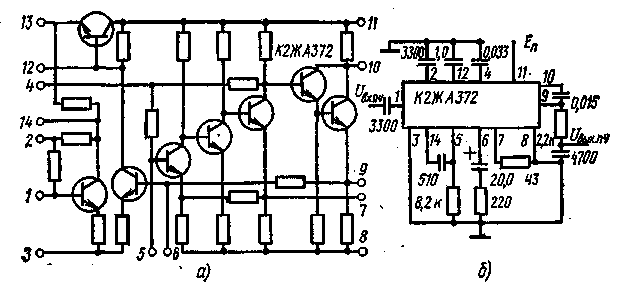

К2ЖА372. Усилитель промежуточной частоты, детектор и автоматическая регулировка усиления (рис. 172,а, б)
Напряжение источника питания, В ....... 5
Потребляемый ток, мА............4
Потребляемая мощность, мВт......... 25
Коэффициент нелинейных искажений выходного напряжения детектора, %........... 3
Входное сопротивление, Ом, при Iк=0 мА . . 430-1000 Изменение выходного напряжения низкой частоты детектора, дБ, при изменении напряжения высокой частоты на входе УПЧ от 5 до ЗООО..мкВ 6
Рис. 172. Усилитель промежуточной частоты, детектор и автоматическая регулировка усиления (а) и схема их включения (б)

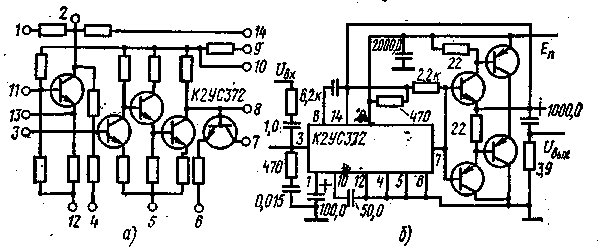

Рис. 173. Усилитель низкой частоты (а) и схема его включения (б)
К2УС372. Усилитель низкой частоты (рис. 173, а, 5),
Напряжение источника питания; В ..... 12
Потребляемая мощность, мВт ....... 225
Номинальное входное напряжение, мВ . , . , 25 — 50
Номинальное выходное напряжение, В ... 3,5 Коэффициент нелинейных искажений, %, при
Uвых=3,5 В . ;............ 1
Диапазон рабочих частот при их неравномер*
ности (±6 дБ), Гц ............. 50 — 15000
К2УС373. Усилитель записи и воспроизведения для магнитофонов (рис. 174, а, б)
Напряжение источника питания, В....... 5
Потребляемый ток, мА............ 2,5
Потребляемая мощность, мВт......... 14
Коэффициент усиления............ 1800
Эквивалентное напряжение шумов на выходе при закороченном входе, мВ............. 2
Коэффициент нелинейных искажений, % „ , , . , 0,7

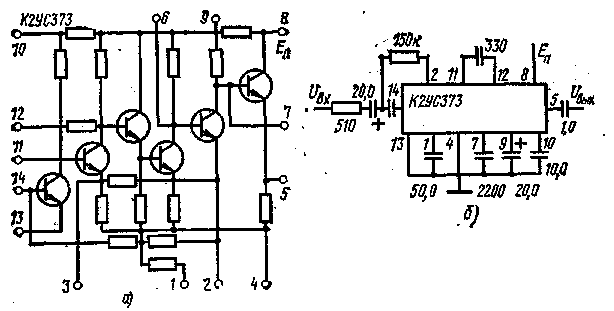

Рис. 174. Усилитель записи и воспроизведения (а) для магнитофонов и схема его включения (б)
ОГЛАВЛЕНИЕ
Предисловие..............
Глава I. Электрорадиоматериалы........
§ 1. Проводниковые материалы.......
§ 2. Полупроводниковые материалы......
§ 3. Магнитные материалы.........
§ 4. Электроизолтционные материалы.....
Глава II. Компоненты и элементы радиоаппаратуры
§ 5. Общие сведения о радиокондепсаторах
§ 6. Бумажные и металлобумажные конденсаторы
§ 7. Пленочные конденсаторы........
§ 8. Электролитические конденсаторы .....
§ 9. Слюдяные конденсаторы........
§ 10. Керамические, стеклокерамические и стеклопленочные
конденсаторы...........
§ 11. Полуперемеиные конденсаторы......
§ 12. Катушки индуктивности........
§ 13. Трансформаторы.........
§ 14. Резисторы............
§ 15. Полупроводниковые резисторы......
Глава III. Электроакустические приборы......
§ 16. Микрофоны.......
§ 17. Головки громкоговорителей и телефоны
§ 18. Головки звукоснимателей ....
§ 19. Магнитные головки.....
Глава IV. Электровакуумные приборы
§ 20. Краткие сведения
§21. Условные обозначения
§ 22. Параметры
Глава V. Полупроводниковые диоды ......
§ 23. Условные обозначения полупроводниковых диодов
§ 24. Характеристики и параметры выпрямительных и универсальных диодов ........
§ 25. Выпрямительные столбы и блоки .
ij 26. Импульсные диоды........
§ 27. Стабилитроны..........
§ 28. Варикапы . . ........
§ 29. Туннельные и обращенные диоды ....
§ 30. Тиристоры...........
§ 31. Свстодиоды...........
Глава VI. Транзисторы...........
§ 32. Общие сведения..........
§ 33. Характеристики и параметры......
§ 34. Классификация и обозначение транзисторов. Правила монтажа и эксплуатации........
§ 35. Транзисторы малой мощности......
§ 36. Транзисторы средней мощности......
§ 37. Транзисторы большой мощности......
§ 38. Полевые транзисторы.........
Глава VII. Электронные усилители.......
§ 39. Общие сведения..........
§ 40. Основные показатели.........
§ 41. Обратная связь в усилителях и схемы их построения
§ 42. Рабочие режимы усилительных элементов
§ 43. Способы обеспечения рабочего режима транзистора
§ 44. Сравнение схем включения транзисторов
§ 45. Выходные каскады усилителей......
§ 46. Каскады предварительного усиления . . . .
§ 47. Эмиттерные повторители и фазоннверсные усилители
§ 48. Усилители постоянного тока .......
Глава VIII. Генераторы гармонических колебаний
§ 49. Устройство и принцип действия генераторов
§ 50. Рабочие режимы генераторов......
§ 53. Схемы автогенераторов........
§ 52. Стабилизация частоты генераторов ....
Глава IX. Радиовещательные приемники.....
§ 53. Основные качественные показатели приемников .
§ 54. Классификация приемников.......
§ 55. Структурные схемы приемников.......
§ 56. Входные устройства приемников.....
§ 57. Усилители радиочастот.........
§ 58. Преобразователи частоты........
§ 59. Усилители промежуточной частоты.....
§ 60. Детекторы............
§ 61. Вспомогательные устройства высокочастотного тракта приемника ...........
§ 62. Усилители напряжения модулирующей частоты
Глава X. Интегральные микросхемы.....,
§ 63. Общие сведения об интегральных устройствах
§ 64. Классификация интегральных схем.....
§ 65. Условные обозначения интегральных схем
§ 66. Полупроводниковые линейно-импульсные микросхемы
§ 67. Гибридные линейно-импульсные микросхемы
ББК 32.844
Б75
УДК 621.396.66
Рецензент — проф. А. А. Устинский (Московский институт инженеров железнодорожного транспорта).
Со всеми замечаниями и предложениями просим обращаться по адресу: 101430, Москвй, Неглинная ул., 29/14, издательство «Высшая школа».
Бодиловский 3. Г.
Б75 Справочник молодого радиста: 4-е изд., перераб. и доп. — М.: Высш. шк., 1983. — 320 с., ил. — (Профтехобразование. Библиотечная серия). В пер. № 5: 1 р. 20 к., в пер. № 7: 1 р. 40 к.
В справочнике приведены основные сведения об электрорадиома-териалах, компонентах и элементах радиоаппаратуры, кратко рассмотрены устройство и принципы действия важнейших радиотехнических установок.
В настоящем издании главы «Электроакустические приборы», «Полупроводниковые диоды», «Транзисторы», «Электронные усилители» вновь написаны и введена новая глава «Интегральные микросхемы». Материал остальных глав существенно переработан и дополнен.
Справочник предназначен для учащихся и инженерно-педагогических работников учебных заведений профтехобразования и может быть использован радиолюбителями, а также широким кругом лиц, интересующихся вопросами радиоэлектроники.
Справочник рекомендован к изданию Государственным комитетом СССР по профессионально-техническому образованию.
2402020000-332
052(01) — 83
19 — 83
БИБЛИОТЕЧНАЯ СЕРИЯ
Василий Георгиевич Бодиловский
СПРАВОЧНИК МОЛОДОГО РАДИСТА
ББК 32.844 6Ф2.12
Редактор М. В. Золоева.
Художественный редактор Т. В. Панина.
Художник А. И. Шавард.
Технический редактор Л. А. Григорчук.
Корректор В. В. Кожуткина
ИБ № 3427
Изд. № ЭГ — 10. Сдано в набор 18.10.82. Подп. в печать 06.07.83. Т-03871.
Формат 84Х108 1/32- Бум. тип. № 3. Гарнитура литературная. Печать высокая.
Объем 16,8 усл. печ л. 17,11 усл.. кр.-отт. 20,5 уч.-изд. л. Тираж 320000 экз,
Зак. № 267 Цена в пер. № 5: 1 р. 20 к.; в пер. № 7: 1 р. 40 к.
Издательство «Высшая школа», 101430, Москва, ГСП-4, Неглинная ул., д. 29/14
Владимирская типография «Союзполиграфпрома» при Государственном
комитете СССР по делам издательств, полиграфии и книжной торговли
600000, г. Владимир, Октябрьский проспект, д. 7
© Издательство «Высшая школа», 1975 © Издательство «Высшая школа», 1983, с изменениями
OCR Pirat
Микросхемы серии К218
Выпускают в прямоугольном металлостеклянном корпусе с 14 выводами (рис. 150, а, б) массой 1,8 г.
Рис. 151. Усилитель промежуточной частоты
Рис. 150. Общий вид, основные размеры и обозначение выводов микросхем К218 (а) и вид сбоку (б)
К2УС181. Усилитель промежуточной частоты (рис. 151)
Напряжение источника питания, В ....... 6,3
Потребляемая мощность, мВт ......... 62
Коэффициент усиления............ 5
Неравномерность частотной характеристики, дБ . . 2,3 Линейный участок амплитудной характеристики, мВ;
по входу............... 30
по выходу ................ 200
К2ГФ181. Автоколебательный мультивибратор (рис. 152, а, б)
Напряжение источника питания, В ....... 6,3
Потребляемая мощность, мВт ......... 86
Рис. 152. Автоколебательный мультивибратор (а) и схема его включения (б)
Частота следования выходных импульсов с навесными элементами . от 50 Гц до
0,6 МГц
Амплитуда выходных импульсов, В 2,8
Длительность выходных импульсов, икс:
фронта .......... 1
спада.......... 0,2
Период повторения выходных импульсов, мкс:
с навесными конденсаторами . 4
без навесных конденсаторов . 06 — 1,5
Сопротивление нагрузки, кОм . , 2
Емкость нагрузки, пФ ..... 100
Рис. 153. Ждущий мультивибратор (а) и схема его включения (б)
К2ГФ182. Ждущий мультивибратор (рис. 153, а, б)
Напряжение источника питания,. В 6,3
Потребляемая мощность, мВт . , 76
Параметры входных импульсов
Амплитуда, В .,,...., 2,5 — 6
Полярность ...... s . ,, отрицательная
Длительность, мкс ...... 0,3
Частота следования, кГц .... 250
Напряжение помехи, В .... « 0,8
Параметры выходных импульсов
Амплитуда, В .,....., 2,8
Длительность, мкс:
с навесным элементом .... 2
без навесного Элемента 0,8 — 1,5
фронта.......... 1
спада.........., 0,15
Сопротивление нагрузки, кОм . . 2
Емкость нагрузки, пФ . 100
Микросхемы серии К224
Гибридные микросхемы, используемые в радиовещательных и телевизионных приемно-усилительных устройствах, выпускают в прямоугольном металлополимерном корпусе с 9 выводами (р»~-154, с, б), массой 3 г, с диапазоном рабочих температур от — 30 до +50°С.
Рис. 154. Общий вид, основные размеры и обозначение выводов микросхем К224 (а) и вид сбоку (б)
Рис. 155. Универсальный усилитель (а) и схема его включения (б)
К2УС242. Универсальный усилитель (рис. 155, а, б)
Напряжение источника питания, В , 3,6 — 9
Ток потребления, мА ....... 1,8
Потребляемая мощность, мВт ... 15
Крутизна вольтамперной характеристики, мА/В, на f= 10 МГц..... 25
Диапазон рабочих частот, мГц ... 0,15 — 33
Входное сопротивление, Ом, на f=
10 мГц............. 150
Напряжение смещения, В ...... 3
Рис. 156. Предварительный усилитель низкой частоты (а) для работы с бестрансформаторным выходным усилителем и схема их включения (б)
К2УС245. Предварительный УНЧ (рис. 156, а, б)
Напряжение источника питания, В . От 5,4
до 12 Ток, потребляемый в режиме покоя,
мА.............. - 5,5
Потребляемая мощность, мВт . . , 80
Коэффициент усиления...... 140
Коэффициент нелинейных искажений,
% -.............. 3
Выходное сопротивление, кОм ... 15
Примечание. Параметры приведены для со-вместной работы с бестрансформаторным выходным усилителем.
К2УС247. Выходной усилитель промежуточной частоты изображения (рис. 157, а, б)
Напряжение источника питания, В . 12
Ток потребления, мА....... 28
Крутизна вольтамперной характеристики, мА/В, на f==35 МГц ..... 70
Рис. 157. Выходной усилитель промежуточной частоты изображения (а) и схема его включения (б)
Диапазон рабочих частот, МГц — 30 — 45 Неравномерность частотной характеристики в рабочем диапазоне, дБ — 3
Рис. 158. Усилитель промежуточной частоты (а) звукового канала и схема его включения (б)
К2УС248. Усилитель промежуточной частоты звукового канала (рис, 158, а, б)
Напряжение источника питания, В , 12
Ток потребления, мА....... 15
Крутизна вольтамперной характеристики, мА/В, на f=б,5 МГц...... 1000
Диапазон рабочих частот, МГц . . . 4 — 10 Неравномерность частотной характеристики в рабочем диапазоне, дБ ... 3
Рис. 159. Смеситель и гетеродин тракта УКВ-ЧМ (а) и схема их включения (б):
Вых.См — выходной смеситель, КСм — контур смесителя, К.Гт — контур гетеродина
К2ЖА241. Смеситель и гетеродин тракта УКВ-ЧМ (рис. 159, а, б]
Напряжение источника питания, В 4
Ток потребления, мА..... 3
Потребляемая мощность, мВт . . 30 Крутизна вольтамперной характеристики, мА/В, на f=10 МГц ... 4 Диапазон рабочих частот, МГц:
гетеродина........, 65 — 120
смесителя . ........ 10 — ПО
Входное сопротивление, Ом, на
f=10 МГц.......... 150
Рис. 160. Смеситель и гетеродин тракта амплитудной модуляции (а) и схема их включения (б):
Вх,См а Вых.См — входной и выходной смесители, Вх.Гт и Вых,Гт — входной и выходной гетеродины s
К2ЖА242. Смеситель и гетеродин тракта амплитудной модуляции (рис. 160, а, б)
Напряжение источника питания каскада, В:
смесительного ,....., -f-3,6 — 9
гетеродинного . . , . « * * +4
Ток потребления, мА: смесителя ......... 1,3
гетеродина* ......... 2
Напряжение смещения смесительного каскада, В........ 3
Диапазон рабочих частот, МГц:
смесители......... 0,15 — 30
гетеродина ........ 0,5 — 30
Крутизна вольтамперной характеристики, мА/В:
смесителя ......... 18
гетеродина....... , 14
Входное сопротивление, Ом, на f=10 МГц , . . ........ 500
Рис. 161. Детектор AM и усилитель АРУ в трактах амплитудной модуляции (а) и схема их включения (б)
К2ЖА243. Детектор AM и усилитель АРУ в трактах амплитудной модуляции (рис. 161, а, б)
Напряжение источника питания, В 3 Потребляемая мощность, мВт . . 10 Коэффициент передачи детектора
при Rн=20 кОм........ 0,3
Рабочая частота, кГц.....465
Коэффициент нелинейных искажений, % 3 Входное сопротивление, Ом, на f=465 кГц 500 К2ЖА244. Усилитель-ограничитель (рис. 162,а,б)
Напряжение источника питания,. В . , 12 Ток потребления, мА ........ 10
Крутизна вольтамперной характеристики, мА/В, на f=4,5 мГц ....... 2
Диапазон рабочих частот, МГц .... 3 — 6
Неравномерность частотной характеристики в рабочем диапазоне, дБ.....3
Рис. 162. Усилитель-ограничитель,.(а) и схема его включения (6)s
Рег.Ус — регулировка усиления, KИ — коммутирующий импульс
Рис. 163. Частотный детектор (а) и схема его включения (б)
К2ДС241. Частотный детектор (рис. 163, а, б)
Вторичная обмотка выходного трансформатора УПЧ подключается к выводам 1 и 2. Подстроечный резистор сопротивлением 330 Ом используется для симметрирования плеч детектора. Коэффициент передачи при нагрузке 20 кОм равен 0,15, диапазон рабочих частот — от 5 до 110 МГц.
К2УП241. Смеситель в трактах AM и УКВ-ЧМ (рис. 164, а, б)
Входной трансформатор для частоты 150 кГц выполнен на сердечнике М600НН типа К7Х4Х2, для частоты 10 МГц — на сердечнике М150 типа В42Х4Х2, для частоты 110 МГц — на сердечнике МЗОВ42 типа К7Х4Х2 с обмотками по 15 витков провода ПЭВ-1 диаметром 0,1 мм.
Напряжение источника питания, В +5,4 — 9
Ток потребления, мА ...... 3,5
Потребляемая мощность, мВт , . 20
Напряжение смещения, В .... +3
Диапазон частот, МГц . . . . . 0,15 — ПО
Крутизна вольтамперной характеристики, мА/В, в диапазоне частот, МГц:
0,15 — 30.......... 10
30 — 110.......... 5
Относительный разброс крутизны смесительных каскадов, % .... ±10
Рис. 164. Смеситель в трактах AM и УКВ-ЧМ (о) и схема его включения (б)
Микросхемы серии К226
Выпускают с усилителями низкой частоты в прямоугольном ме-таллостеклянном корпусе с 15 выводами (рис. 165, а, б), массой 4,5 г, с диапазоном рабочих температур от — 45 до 4-55°С.
Входное сопротивление, МОм, при Си= 20 пФ и f=100 Гц .......... 10
Выходное сопротивление, Ом..... 100
Коэффициент нелинейных искажений, %, при Rн=3 кОм и Uвых=1,5 В..... 5
Ослабление из частотах 20 Гц и 100 кГц, дБ................ 3
Рис. 165. Общий вид, основные размеры и обозначение выводов микросхемы К226 (а) и вид сбо ку (б)
К2УС261 (А, Б, В). Усилитель низкой частоты (рис. 166, а, б)
К2УС261А К2УС261Б К2УС261В
Коэффициент 274 — 324 250 — 310 290--350 усиления . . .
Уровень собственных шумов, мВ, в диапазоне частот 20 Гц — 20 кГц при входе, закороченном емкостью 4700 пФ 5 12 12
Напряжение источника питания, В ... +12,6
и — 6,3
Потребляемая мощность, мВт, при напряжении, В:
+ 12,6 ,,.,......... 60
— 6,3................ 45
Входная емкость, пФ . 20
Рис. 166. Усилитель низкой частоты (а) и схема его включения (б)
К2УС262 (А, Б, В). Усилитель низкой частоты (рис. 167,а,б)
К2УС262А К2УС262Б К.2УС262В
Коэффициент усиления .... 27,6 — 32,4 25 — 31 29 — 35
Уровень собственных шумов, мВ, в диапазоне частот 20 Гц — 20 кГц при входе, закороченном емкостью 4700 пФ . 5 12 12
Рис. 167. Усилитель низкой частоты (а) и схема его включения (б)
Рис. 168. Усилитель низкой частоты (а) и схема его включения (б)
Напряжение источника питания, В..... +12,6
и — 6,3 Потребляемая мощность, мВт, при напряжении, Е
+ 12,6............... 50
— 6,3................ 45
Входная емкость, пФ ........... 20
К2УС263 (А, Б, В). Усилитель низкой частоты (рис. 168, а, б)
К2УС263А К2УС263Б К2УС263В
Коэффициент усиления ... 270 — 330 270 — 330 270 — 300
Уровень собственных шумов, мВ, . в диапазоне частот 20 Гц — 20 кГц при входе, закороченном емкостью 4700 пФ . . . . 5 12 18
Напряжение источника питания, В ....... +6 и — 9
Потребляемая мощность, мВт, при напряжении, В:
- 6.................. 15
— 9................... 45
К2УС264 (А, Б, В). Усилитель низкой частоты (см. рис. 167, а,, б)
К2УС264А К2УС264Б К2УС264В
Коэффициент усиления ......9-11 9-11 9-11
Уровень собственных шумов, мВ, в диапазоне частот 20 Гц — 20 кГц при входе, закороченном емкостью 4700 пФ . 5 12 18
Напряжение источника питания, В , . , * . +6
и — 9 Потребляемая мощность, мВт, при напряжении, В
+ 6 .. ............ 10
— 9................ 25
К2УС265 (А, Б, В), Усилитель низкой частоты (рис. 169)
К2УС265А К2УС265Б К2УС266В
Коэффициент уси» ления . . .... 92 — 108 80 — 105 92 — 120
Уровень собственных шумов, мВ, в диапазоне частот 20 Гц — 20 кГц и при входе, закороченном емкостью 4700 пФ — 12 12
Рис. 169. Схема включения усилителя низкой частоты
Напряжение источника питания, В ... ~Н2,6
и — 6,3
Потребляемая мощность, МВт, при напряжении, В:
+ 12,6............. 60
— 6,3............. 55
Входная емкость, пФ ....... 20
Микросхемы серии К237
Эти, гибридные микросхемы выполняют в прямоугольном пластмассовом корпусе с 14 выводами (рис. 170, а, б), массой 3 г, с диапазоном рабочих температур от — 30 до +70 °С
Рис. 170. Общий вид, основные размеры и обозначение выводов микросхемы К237 (а) и вид сбоку (б)
К2ЖА371. Усилитель высокой частоты и преобразователь в трактах AM (рис. 171, о, б)
Напряжение источника питания, В . . . 5
Потребляемый ток, мА ......... 3
Потребляемая мощность, мВт ....... 25
Коэффициент усиления в режиме преобразования............... 100 — 250.
Коэффициент шума в режиме преобразования,
дБ................. 6
Напряжение гетеродина, мВ, на частоте 15 МГц 300 — 450 Уменьшение, усиления в режиме преобразования на частоте 15 МГц по отношению к усилению на
частоте 150 кГц, дБ ............ 5
Рис. 171. Усилитель высокой частоты и преобразователь в трактах AM (а) и схема их включения (б)
К2ЖА372. Усилитель промежуточной частоты, детектор и автоматическая регулировка усиления (рис. 172,а, б)
Напряжение источника питания, В ....... 5
Потребляемый ток, мА............4
Потребляемая мощность, мВт......... 25
Коэффициент нелинейных искажений выходного напряжения детектора, %........... 3
Входное сопротивление, Ом, при Iк=0 мА . . 430-1000 Изменение выходного напряжения низкой частоты детектора, дБ, при изменении напряжения высокой частоты на входе УПЧ от 5 до ЗООО..мкВ 6
Рис. 172. Усилитель промежуточной частоты, детектор и автоматическая регулировка усиления (а) и схема их включения (б)
Рис. 173. Усилитель низкой частоты (а) и схема его включения (б)
К2УС372. Усилитель низкой частоты (рис. 173, а, 5),
Напряжение источника питания; В ..... 12
Потребляемая мощность, мВт ....... 225
Номинальное входное напряжение, мВ . , . , 25 — 50
Номинальное выходное напряжение, В ... 3,5 Коэффициент нелинейных искажений, %, при
Uвых=3,5 В . ;............ 1
Диапазон рабочих частот при их неравномер*
ности (±6 дБ), Гц ............. 50 — 15000
К2УС373. Усилитель записи и воспроизведения для магнитофонов (рис. 174, а, б)
Напряжение источника питания, В....... 5
Потребляемый ток, мА............ 2,5
Потребляемая мощность, мВт......... 14
Коэффициент усиления............ 1800
Эквивалентное напряжение шумов на выходе при закороченном входе, мВ............. 2
Коэффициент нелинейных искажений, % „ , , . , 0,7
Рис. 174. Усилитель записи и воспроизведения (а) для магнитофонов и схема его включения (б)
ОГЛАВЛЕНИЕ
Предисловие..............
Глава I. Электрорадиоматериалы........
§ 1. Проводниковые материалы.......
§ 2. Полупроводниковые материалы......
§ 3. Магнитные материалы.........
§ 4. Электроизолтционные материалы.....
Глава II. Компоненты и элементы радиоаппаратуры
§ 5. Общие сведения о радиокондепсаторах
§ 6. Бумажные и металлобумажные конденсаторы
§ 7. Пленочные конденсаторы........
§ 8. Электролитические конденсаторы .....
§ 9. Слюдяные конденсаторы........
§ 10. Керамические, стеклокерамические и стеклопленочные
конденсаторы...........
§ 11. Полуперемеиные конденсаторы......
§ 12. Катушки индуктивности........
§ 13. Трансформаторы.........
§ 14. Резисторы............
§ 15. Полупроводниковые резисторы......
Глава III. Электроакустические приборы......
§ 16. Микрофоны.......
§ 17. Головки громкоговорителей и телефоны
§ 18. Головки звукоснимателей ....
§ 19. Магнитные головки.....
Глава IV. Электровакуумные приборы
§ 20. Краткие сведения
§21. Условные обозначения
§ 22. Параметры
Глава V. Полупроводниковые диоды ......
§ 23. Условные обозначения полупроводниковых диодов
§ 24. Характеристики и параметры выпрямительных и универсальных диодов ........
§ 25. Выпрямительные столбы и блоки .
ij 26. Импульсные диоды........
§ 27. Стабилитроны..........
§ 28. Варикапы . . ........
§ 29. Туннельные и обращенные диоды ....
§ 30. Тиристоры...........
§ 31. Свстодиоды...........
Глава VI. Транзисторы...........
§ 32. Общие сведения..........
§ 33. Характеристики и параметры......
§ 34. Классификация и обозначение транзисторов. Правила монтажа и эксплуатации........
§ 35. Транзисторы малой мощности......
§ 36. Транзисторы средней мощности......
§ 37. Транзисторы большой мощности......
§ 38. Полевые транзисторы.........
Глава VII. Электронные усилители.......
§ 39. Общие сведения..........
§ 40. Основные показатели.........
§ 41. Обратная связь в усилителях и схемы их построения
§ 42. Рабочие режимы усилительных элементов
§ 43. Способы обеспечения рабочего режима транзистора
§ 44. Сравнение схем включения транзисторов
§ 45. Выходные каскады усилителей......
§ 46. Каскады предварительного усиления . . . .
§ 47. Эмиттерные повторители и фазоннверсные усилители
§ 48. Усилители постоянного тока .......
Глава VIII. Генераторы гармонических колебаний
§ 49. Устройство и принцип действия генераторов
§ 50. Рабочие режимы генераторов......
§ 53. Схемы автогенераторов........
§ 52. Стабилизация частоты генераторов ....
Глава IX. Радиовещательные приемники.....
§ 53. Основные качественные показатели приемников .
§ 54. Классификация приемников.......
§ 55. Структурные схемы приемников.......
§ 56. Входные устройства приемников.....
§ 57. Усилители радиочастот.........
§ 58. Преобразователи частоты........
§ 59. Усилители промежуточной частоты.....
§ 60. Детекторы............
§ 61. Вспомогательные устройства высокочастотного тракта приемника ...........
§ 62. Усилители напряжения модулирующей частоты
Глава X. Интегральные микросхемы.....,
§ 63. Общие сведения об интегральных устройствах
§ 64. Классификация интегральных схем.....
§ 65. Условные обозначения интегральных схем
§ 66. Полупроводниковые линейно-импульсные микросхемы
§ 67. Гибридные линейно-импульсные микросхемы
ББК 32.844
Б75
УДК 621.396.66
Рецензент — проф. А. А. Устинский (Московский институт инженеров железнодорожного транспорта).
Со всеми замечаниями и предложениями просим обращаться по адресу: 101430, Москвй, Неглинная ул., 29/14, издательство «Высшая школа».
Бодиловский 3. Г.
Б75 Справочник молодого радиста: 4-е изд., перераб. и доп. — М.: Высш. шк., 1983. — 320 с., ил. — (Профтехобразование. Библиотечная серия). В пер. № 5: 1 р. 20 к., в пер. № 7: 1 р. 40 к.
В справочнике приведены основные сведения об электрорадиома-териалах, компонентах и элементах радиоаппаратуры, кратко рассмотрены устройство и принципы действия важнейших радиотехнических установок.
В настоящем издании главы «Электроакустические приборы», «Полупроводниковые диоды», «Транзисторы», «Электронные усилители» вновь написаны и введена новая глава «Интегральные микросхемы». Материал остальных глав существенно переработан и дополнен.
Справочник предназначен для учащихся и инженерно-педагогических работников учебных заведений профтехобразования и может быть использован радиолюбителями, а также широким кругом лиц, интересующихся вопросами радиоэлектроники.
Справочник рекомендован к изданию Государственным комитетом СССР по профессионально-техническому образованию.
2402020000-332
052(01) — 83
19 — 83
БИБЛИОТЕЧНАЯ СЕРИЯ
Василий Георгиевич Бодиловский
СПРАВОЧНИК МОЛОДОГО РАДИСТА
ББК 32.844 6Ф2.12
Редактор М. В. Золоева.
Художественный редактор Т. В. Панина.
Художник А. И. Шавард.
Технический редактор Л. А. Григорчук.
Корректор В. В. Кожуткина
ИБ № 3427
Изд. № ЭГ — 10. Сдано в набор 18.10.82. Подп. в печать 06.07.83. Т-03871.
Формат 84Х108 1/32- Бум. тип. № 3. Гарнитура литературная. Печать высокая.
Объем 16,8 усл. печ л. 17,11 усл.. кр.-отт. 20,5 уч.-изд. л. Тираж 320000 экз,
Зак. № 267 Цена в пер. № 5: 1 р. 20 к.; в пер. № 7: 1 р. 40 к.
Издательство «Высшая школа», 101430, Москва, ГСП-4, Неглинная ул., д. 29/14
Владимирская типография «Союзполиграфпрома» при Государственном
комитете СССР по делам издательств, полиграфии и книжной торговли
600000, г. Владимир, Октябрьский проспект, д. 7
© Издательство «Высшая школа», 1975 © Издательство «Высшая школа», 1983, с изменениями
OCR Pirat
