Стабилитроны применяют в качестве стабилизаторов или опорных элементов электрических цепей. Их работа основана на электрическом (лавинном или туннельном) пробое р-n-перехода под действием обратного напряжения. В этих диодах для работы ис-, пользуется обратная пробойная ветвь ВАХ p-n-перехода (рис. 44, участок а). В пределах рабочего участка АВ этой ветви характеристики значительное изменение тока через диод от Iст.мин До Iст.мако сопровождается лишь небольшим увеличением напряжения AUCТ. Как правило, стабилитроны изготовляют из кремния, обладающего незначительным тепловым током Iо и устойчивыми характеристиками в широком диапазоне температур. Стабилитроны характеризуются следующими параметрами.
Номинальное напряжение стабилизации Uст, измеряемое при некотором среднем (номинальном) токе.
Минимальный Iст.мин и максимальный Iст.макс токи стабилизации. При токах, меньших Iст.мин, растет rДИф и пробой становится неустойчивым. При токах, больших Iст.макс, увеличивается мощность рассеивания и разогрев диода, возрастает опасность теплового пробоя и повреждения диода.
Температурный уход напряжения стабилизации ДUСт.т, определяемый как разность номинальных- напряжений стабилизации UСт1, Uст2 при двух температурах окружающей среды.
Температурный коэффициент напряжения стабилизации, равный отношению относительного изменения напряжения к абсолютному изменению температуры окружающей среды (%/°С): ч
Дифференциальное сопротивление пробивной ветви характеристики

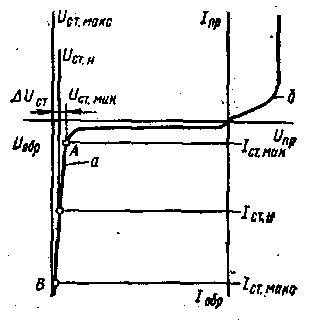

Рис. 44. Вольтамперные характеристики стабилитронов (а) и ста-бисторов (б)
Несимметричность, напряжения стабилизации Uсе симметричных приборов, состоящих из двух (соединенных встречно) р-л-переходов.
Такие стабилитроны включаются в схему любой полярности и за счет эффекта компенсации (прямая и обратная ветви имеют разные знаки ТКU) обладают меньшим TKUcT.
В стабисторах используются свойства прямой ветви ВАХ (рис. 44, участок б). Параметры стабис-торов аналогичны параметрам стабилитронов, а их максимальные токи, мощности и тепловые „параметры те же, что и у выпрямительных диодов.
Кремниевые сплавные стабилитроны Д815 (А — И) выпускают в металлическом герметичном корпусе (рис. 45, а) с винтом, массой 6 г, с диапазоном рабочих температур от — 60 до +100 °С.

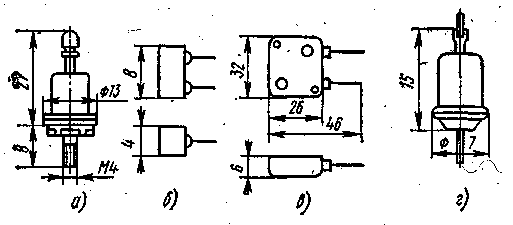

Рис. 45. Общий вид и габаритные размеры стабилитронов:
а — Д815А — И, б — КС175А (KCI82A. K.CI91A, КЦ210Б, КС2ГЗБ). Й-КС211Б-Д, 3-КС482А (KC51SA, КС618А, КС522А, КС527А)
Корпус у стабилитронов является положительным электродом. Если в их обозначение введена дополнительно буква П, например Д815АП, они имеют обратную полярность. Электрические параметры стабилитронов приведены в табл. 86.
Таблица 86
| Параметры | Типы стабилитронов | |||||||
| Д815А | Д815Б | Д815В 1 Д815Г | Д815Д | Д815Е | Д815Ж | Д815И | ||
| Напряжение стабилизации, В | 5,6 | 6,8 | 8,2 | 10 | 12 | 15 | 18 | 4,7 |
| Дифференциальное сопротивление, Ом, при токе стабилизации | 0,9 | 1,2 | 1,5 | 2,7 | 3 | 3,8 | 4,5 | 0,9 |
| Ток стабилизации, А: при котором измеряется на- | 1 | 1 | 1 | 0,5 | 0,5 | 0,5 | 0,5 | 1 |
| пряжение стабилизации максимальный при температу- ре от — 60 до +70°С | 1,4 | 1,15 | 0,95 | 0,8 | 0,65 | 0,55 | 0,45 | 1,4 |
| минимальный при температуре от — 60 до +100°С | 0,05 | 0,05 | 0/,05 | 0,025 | 0,025 | 0,025 | 0,025 | 0,05 |
| Температурный коэффициент на пряжения, %/°С | 0,056 | 0,062 | 0,088 | 0,1 | 0,11 | 0,13 | 0,14 | 0,56 |
| Мощность рассеивания, Вт, при температуре от — 60 до +70°С | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 |
| Прямой ток, А, при температуре корпуса до 100°С | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Прямое напряжение, В, при токе 0,5 А в | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 |
Кремниевые сплавные двуханодные стабилитроны КС175А, КС182А, КС191А, КС210Б, КС213Б выпускают в пластмассовом корпусе (рис. 45,6) массой 0,35 г, с диапазоном рабочих температур от — 50 до +100°С. Электрические параметры стабилитронов приведены в табл. 87.
Таблица 87
| Параметры | Типы стабилитронов | ||||
| КС175А | КС182А | КС191А | КС210Б | КС213Б | |
| Напряжение стабилизации, В, при номинальном токе | 7,5 | 8,2 | 9,1 | 10 | 10 |
| Дифференциальное сопротивление, Ом, при номинальном токе и температуре, °С: | | | | | |
| 20 | 16 | 14 | 18 | 22 | 25 |
| 100 | — | 30 | 35 | 40 | 50 |
| Той стабилизации, мА | | | | | |
| номинальный | 5 | 5 | 5 | 5 | 5 |
| максимальный | 18 | 17 | 15 | 14 | 10 |
| минимальный | 3 | 3 | 3 | 3 | 3 |
| Температурный коэффициент напряжения, %/°С | | 0,05 | 0,06 | 0,07 | 0,08 |
| Мощность рассеивания, мВт, при температуре от — 55 до +50°С | 150 | 150 | 150 | 150 | 150 |
| Несимметричность напряжения стабилизации, % | ±2 | ±2 | ±2 | ±2 , | ±2 |
Кремниевые сплавные термокомпенсированные стабилитроны КС211 (Б — Д) применяют для работы в качестве источников опорного напряжения и выпускают в пластмассовом корпусе (рис. 45, в) массой 13 г, с диапазоном рабочих температур от — 60 до 125°С. Электрические параметры стабилитронов приведены в табл. 88.
Кремниевые стабилитроны КС482А, КС515А, КС518А, КС522А, КС527А выпускают в металлическом корпусе (рис 45, г) с гибкими выводами, массой 1 г, с диапазоном рабочих температур от — 60 до -ИОО°С. Электрические параметры стабилитронов приведены в табл 89.
Кремниевые стабилитроны КС620А, КС630А, КС650А, КС680А выпускают в металлическом корпусе (см. рис 45, а) массой 6 г, с диапазоном рабочих температур от — 60 до +100°С Корпус у стабилитронов является положительным электродом. Если в их обозначение введена дополнительная буква П, например КС620АП, они имеют обратную полярность. Электрические параметры приведены в табл. 90.
Таблица 88
| Параметры | Типы стабилитронов | |||
| КС211В | КС211В | КС211Г | КС2ПД | |
| Напряжение стабилизации, В, при токе 10 мА | 11 — 13,2 | 8,8 — 11 | 9,3 — 12,6 | 9,3 — 12,6 |
| Дифференциальное сопротивление, Ом, при токе 1,0 мА | 15 | 15 | 15 | 15 |
| Ток стабилизации, мА, при температуре, °С: | | | | - |
| минимальный в диапазоне от — 60 до - +125 | 5 | 5 | 5 | 5 |
| максимальный при 25 | 33 | 33 | 33 | 33 |
| Температурный коэффициент напряжения, %/°с | 0,02 | — 0,02 | ±0,01 | ±0,05 |
| Мощность рассеивания, мВт, при температуре 50 °С | 280 | 280 | 280 | 280 |
Таблица 89
| Параметры | Типы стабилитронов | ||||
| КС482А | КС515А | КС518А | КС522А | КС527А | |
| Напряжение стабилизации, В, нри токе 5 мА | 7,4 — 9 | 13,5 — 16,5 | 16,2 — 19,8 | 19,8 — 24,2 | 24,3 — 29,7 |
| Д ифференци альное сопротивление, Ом, при токе 5 мА | 25 | 25 | 25 | 25 | 40 |
| Ток табилизации, мА: номинальный | 50 | 50 | 50 | 50 | 50 |
| минимальный | 1 | 1 | 1 | 1 | 1 |
| максимальный при температуре от — 60 до +35°С | 96 | 53 | 45 | 37 | 30 |
| Температурный коэффициент напряжения, %/°С | 0,08 | . 0,1 | 0,1 | 0,1 | 0,1 |
| Мощность рассеивания, Вт, при температуре от — 60 до +35°С | 1 | 1 | 1 | 1 | 1 |
Таблица 90
| Параметры | Типы стабилитронов | |||
| КС620А | КС630А | КС650А | КС680А | |
| Напряжение стабилизации, В | 120 | 130 | 150 | 180 |
| Дифференциальное сопро- | 150 | 180 | 255 | 330 |
| тивление, Ом, при номи- | | | | |
| нальном токе стабилиза- | | | | |
| ции | | | | |
| Ток стабилизации, мА: | | | | |
| номинальный | 50 | 50 | 25 . | 25 |
| минимальный | 5 | 5 | 2,5 | 2,5 |
| максимальный при тем- | 42 | 38 | 33 | 28 |
| пературе от — 60 до | | | | |
| Температурный коэффици- | 0,2 | 0,2 | 0,2 | . 0,2 |
| ент напряжения, %/°С | | | | |
| Мощность рассеивания, Вт | 5 | 5 | 5 | 5 |
§ 28. Варикапы
Варикапы применяют для осуществлений частотной и амплитудной модуляции, а также в .схемах автоподстройки частоты (АПЧ) для перестройки резонансной частоты контура. Если эти.приборы используют в устройствах параметрического усиления и умножения частоты (обычно в СВЧ-диапазоне), их называют варакторами. Принцип их действия основан на изменении барьерной емкости Се . p-n-перехода при изменении на нем обратного напряжения U0бр (рис. 46,а). Варикапы характеризуются следующими параметрами.
Емкость С перехода при заданном обратном напряжении У0бр.
Коэффициент перекрытия Кс — отношение максимальной к минимальной емкости варикапа.
Температурный коэффициент емкости ТКЕ — относительное изменение емкости варикапа при изменении температуры окружающей среды на 1 °С.
Добротность варикапа, Q; на низких частотах Qн=wСrДИФ, а на высоких частотах Qв=1/(wrбС).
Максимальные напряжения, мощности и тепловые параметры у варикапов те же, что и у выпрямительных диодов.
Кремниевые варикапы Д901 (А — Е) выпускают в металлическом герметичном корпусе (рис. 46,6) массой 1 г, с диапазоном рабочих температур от — 55 до +85°С. Электрические параметры варикапов приведены в табл. 91.
Таблица 91
| Параметры | Типы варикапов | |||||
| Д901А | Д901Б . | Д901В | Д901Г | Д901Д | Д901Е | |
| Емкость, пФ, при Uобр=4 В, f=50 МГц и температуре 20 °С | 22 — 32 | 22-32 | 28 — 38 | 28 — 38 | 34 — 44 | 34 — 44 |
| Добротность при Uобр = 4 В, f=50 МГц и температуре 20 °С | 25 | 30 | 25 | 30 | 25 | 30 |
| Коэффициент перекрытия по емкости | 4 | 3 | 4 | 3 | 4 | 3 |
| Постоянное обратное напряжение, В | 80 | 45 | 80 | 45 | 80 | 45 |
| Мощность рассеивания, мВт, при температуре от — 60 до +25 °С | 250 | 250 | 250 | 250 | 250 | 250 |
| Температурный коэффициент емкости, 1/°С: при Uобр = 4 В | 5- 10-4 | 5- 10-4 | 5*10-4 | 5- 10-4 | 5*10-4 | 5- 10-4 |
| при Uобр =40 В | 2-10-4 | . 2- 10-4 | 2-10-4 | 2-10-4 | 2*10-4 | 2-10-4 |

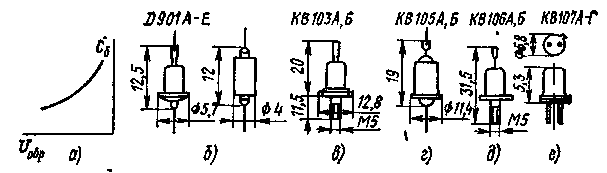

Рис. 46. Вольтфарадная характеристика (а) и общий вид варикапов (б — е)
Кремниевые варикапы KB 103 (А, Б) испрльзуют для умножителей частот и выпускают в металлическом корпусе (рис. 46, в) с винтом, массой 15 г, с диапазоном рабочих температур от — 40 до +85°С. Электрические параметры варикапов приведены в табл. 92.
Таблица 92
| Параметры | Типы варикапов | |
| KB 103А | КВ103Б | |
| Емкость, пФ, при UобР=4 В, f=1-10 МГц | 18 — 32 | 28 — 48 |
| Добротность при Uобр = 4 В и f=50 МГц | 40 | 50 |
Обратное напряжение, В, при температуре от — 40 до +85 °С....................80
Обратный ток, мкА, при UобР=80 В и температуре, °С:
+25 и — 40...............10
85.................150
Мощность рассеивания, Вт, при температуре корпуса от — 40 до +50 °С.............. 5
Таблица 93
| 1 параметры | Типы варикапов | ||||
| КВ105А | КВ105Б | ||||
| Емкость, пФ, при Uобр = 4 В | 400 — 600 | 400 — 600 | |||
| Добротность при Uобр =4 В и f=1МГц | 500 | 500 | |||
| Коэффициент перекрытия по емкости | 3,8 | 3 | |||
| Постоянное обратное напряжение, В, при температуре от — 60 до +100°С Мощность рассеивания, мВт, при температуре, °С: от — 60 до +50 | 90 150 | 50 150 | |||
| от 50 до 100 | 150 — 1,5 (T — 50) | ||||
| Температурный коэффициент емкости, 1/°С, в рабочем диапазоне температур при Uобр = 4 В | 5*10-4 | ||||
| Обратный ток, МКА, при U0бр макс и температуре +25 и — 60 °С | 50 | 1 50 | |||
| Параметры | Типы варикапов | | |||
| КВ105А | KB 106 Б | | |||
| Емкость, пФ, при Uобр=4 Б, f=1-10 МГц И Uт<0,1 В | 20 — 50 | 15 — 35 | | ||
| Добротность при Uобр=4 В, f=50 МГц и Um<0,l В | 40 | 60 | | ||
| Обратное напряжение, В (любой формы и периодичности) при температуре корпуса «т — 55 до + 120°С | 120 | 90 | | ||
| Мощность рассеивания, Вт, при температуре от — 55 до +75°С | 7 | 5 | | ||
| Постоянный обратный ток, мкА, при макси-мальном обратном напряжении и температуре от +25 до — 55 °С | 20 | | |||
Таблица 95
| Параметры | Типы варикапов | |||
| КВ107А | КВ107Б | КВ107В | КВ107Г | |
| Емкость, пФ | 10 — 40 | 10 — 40 | 30 — 65 | 30 — 65 |
| Добротность при f=10 МГц | 20 | 20 | 20 | 20 |
| Постоянное обратное напряжение, В, при рабочей температуре | 1,5UR1 + +2,5 | 1,5UR2+ +4 | 1,5UR1+ +2,5 | 1,5UR2+ +4 |
| Постоянный обратный ток, мкА, при Uобр макс и температуре, °С: | | | | |
| 25 | 100 | |||
| 70 | 2000 | |||
| — 40 | 1500 | |||
| Мощность рассеивания, мВт, при температуре от — 40 до +50°С | 100 | |||
| Напряжения uri и U т (в начале рабочего участка), В, при которых изменяется (уменьшается) .емкость варикапа) | 2-9 | 6 — 18 | 2 — 9 | 6 — 18 |
Кремниевые диффузионно-сплавные варикапы KB 105 (А, Б) выпускают в металлическом корпусе (рис. 46, г) с гибкими выводами, массой 1 г, с диапазоном рабочих температур от — 60 до +100°С. Электрические параметры варикапов приведены в табл. 93.
Кремниевые эпитаксиально-диффузионные варикапы KB 106 (А, Б) используют для работы в умножителях частоты и выпускают в металлическом корпусе (рис. 46, д) с винтом, массой 15 г, с диапазоном рабочих температур от — 60 до 4-100°С. Электрические параметры варикапов приведены в табл. 94.
Кремниевые эпитаксиально-диффузионные варикапы KB 107 (А — Г) выпускают в металлическом корпусе (рис. 46, е) массой 1 г, с диапазоном рабочих температур от — 40 до +70°С. Их плюсовой вывод маркируется красной точкой. Электрические параметры варикапов приведены в табл. 95.
Кремниевые зпитаксиально-планарные варикапы KB 110 (А — Е) выпускают в стеклянном корпусе (см. рис. 41, г) с гибкими выводами, массой 0,25 г, с диапазоном рабочих температур от — 60 до + 125°С. Электрические параметры варикайов приведены в табл. 96.
Таблица 96
| Параметры | Типы варикапов | |||||
| КВ110А | КВ110Б | КВ 110В | КВ110Г | КВ110Д | KB110Е | |
| Емкость, пФ, при | 12 — 18 | 14 — 21 | 17 — 26 | 12 — 18 | 14 — 21 | 17 — 26 |
| Uовр =4 В | | | % | | | |
| Добротность при | 300 | 300 | 300 | 150 | 150 | 150 |
| UовР = 4 В и f=50 МГц | | | | | | |
Обратное напряжение любой формы и периодичности, В............... 45
Постоянный обратный ток, мкА, при UОбр=4 В и температуре, °С:
25................. 1
125................. 100
— 60................ 15
Мощность рассеивания, мВт, при температуре от — 60 до +50°С . ........... 100
