Пентоды. Для удовлетворительной работы на высокой частоте лампы должны иметь малые междуэлектродные емкости. Триоды не удовлетворяют этим требованиям, так как обладают сравнительно большими внутриламповыми емкостями и малым коэффициентом усиления. В четырехэлектродных лампах (тетродах) и пятиэлектродных (пентодах) благодаря тщательной внутренней экранировке электродов электростатическое воздействие анода на управляющую сетку и катод ослаблено. При этом значительно уменьшается меж-дуэлёктродная, особенно проходная, емкость (до 0,003 — 0,006 пФ), а внутреннее сопротивление возрастает до 0,5 — 2 МОм. Крутизна характеристик пентодов увеличена до 5 — 8 мА/В и более, что поз­воляет получить значительное усиление. Коэффициент усиления вы­сокочастотных пентодов 500 — 2500 и более, а отношение S/C_np= 1000ч-1600 мА/(В-пФ). Коэффициент широкополосности в обычных ВЧ пентодах 0,1 — 0,3 мА/(В-пФ), а в специальных широ­кополосных лампах — 1,5 — 2 мА/(В-пФ). Параметры пентодов при­ведены в табл. 60, а их цоколевка — на рис. 33.

Выходные тетроды и пентоды. Выходные лампы обычно исполь­зуются для усиления мощности НЧ в оконечных каскадах приемни­ков телевизоров и других подобных им устройств. При работе на более низких частотах значительно снижается вредное влияние меж­дуэлектродных емкостей. Поэтому в выходных лампах специально не экранируют электроды, а экранирующую сетку выполняют с боль­шим шагом. Вследствие этого низкочастотные пентоды и тетроды для усиления мощности обладают меньшими, .чем высокочастотные пентоды, внутренним сопротивлением Ri (десятки килоом) и коэф­фициентом усиления (11=150-7-600), а крутизна характеристик вслед­ствие увеличения рабочих поверхностей электродов достигает 10 мА/В и более.

Таблица 60

Тип пентода	Iн, А	Uл. в	Iа. мА	Uс2- в	Iс2- МА	UCТ В, или Rк, Ом	S, мА/В	JR., кОм	Ра,Вт	Свх, пф	Спр- пф.	свых- пф	Y,мА/(В* пФ	Назначе­ние
6ЖШ	0,17	120	7,5	120	3,2	— 1,8 В	5,2	300	1,8 ..	4,3	0,03	2,3	0,77	УНВЧШ
6Ж2П	0,17	120	5,5	120.	5,5	— 2 »	3,8	195	1,8	4,1	0,03	2,35	—	УНВЧШ
6Д5П	0,45	300	10 ,	150	2	— 2 »	9	240	3,6	8,1	0,03	2,2	—	УНВЧШ
6Ж9П	0,3	150	15,5	150	4,5	— 1,6 »	17	150	3	8,5	0,03	3	1,5	УНВЧШ
6ДИП	0,44	150	25	150	7,5	— 1,6 »	28	36	4,9	13	0,04	3,4	1,6	УНВЧШ
6Ж32П	0,2	250	3	140	1	— 2 »	1,8	2500	1	4	0,05	5,5	—	УННЧ
6Ж38П	0,18	150	13	100	3,2	82 Ом	10	175	2,5	5,8	0,02	2,4	—	УНВЧШ
6Ж49П	0,3	150	14	150	2,4	80 »	14	100	2,85	8,2	0,03	2,7	1,5	УНВЧШ
6Ж5Ш	0,3	200	8,5	100	3,5	200 »	15	—	2,5	И	0,006	3,3	—	УНВЧШ
6Ж52П	0,33	100	41	150	—	24 »	55	—	7,5	13	0,05	1,8	—	УНВЧШ
6К4П	0,3	250	И	100	4,4	-1 В	4,4	800	3	6,4	0,004	6,7	—	УНВЧ
6К13П	0,3	200	12 ,	90	4,5	— 2 »	12,5	500	2,5	10	0,005	3,3	—	УНВЧШ

Наряду с основными, как у всех ламп, параметрами выходные лампы характеризуются еще специальными для них показателями — выходной мощностью Рвых (мощностью переменной составляющей анодного тока, отдаваемой в нагрузку) и коэффициентом нелиней­ных искажений (отношением суммарного значения гармоник, возни­кающих при усилении, к значению усиленного сигнала), зависящи­ми от режима работы лампы.

Основные параметры выходных тетродов и пентодов приведены в табл. 61, а их цоколевка — на рис, 34.



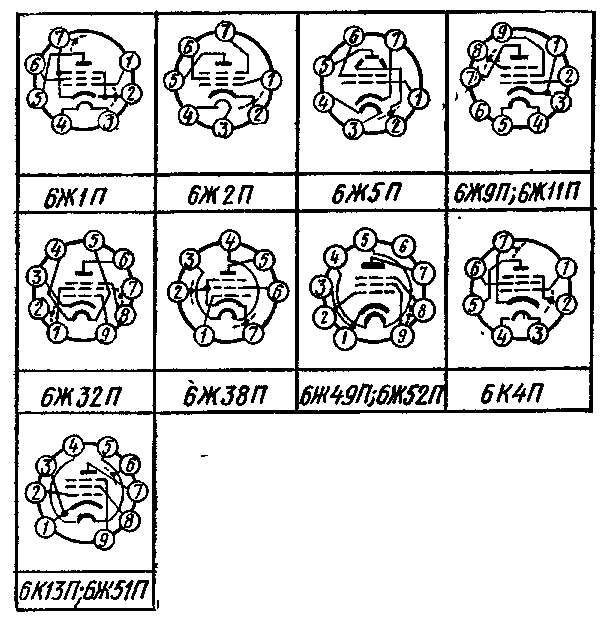

Рис. 33. Цоколевка пентодов

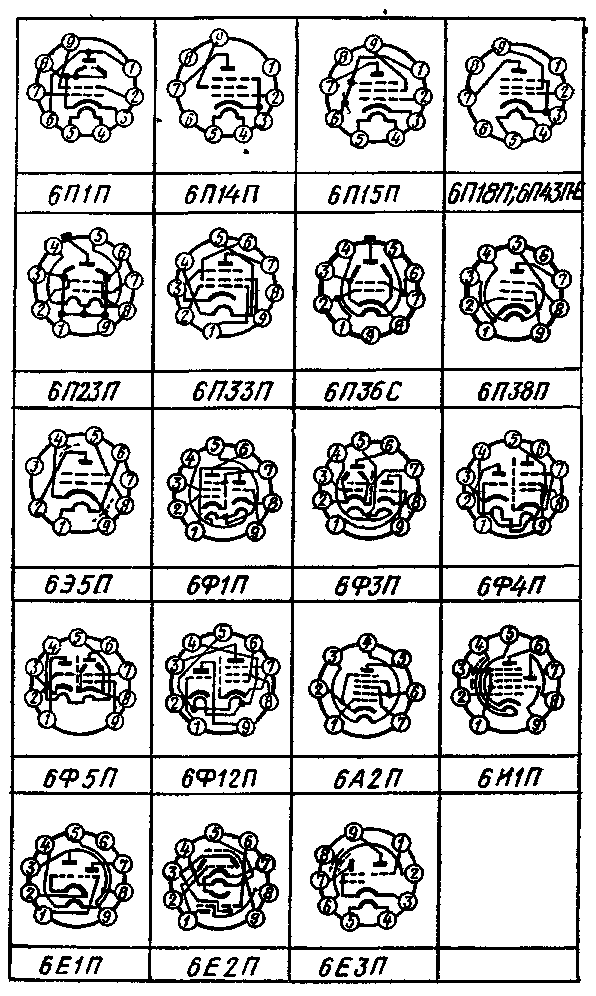

Рис. 34. Цоколевка выходных тетродов и пентодов, триод-пентодов, частотно-преобразовательных ламп и электронно-световых индикато­ров


Таблица 61

Тип лампы	Iн, А	Ua,B	Iа. мА	Uc2,В	Iс,- МА	Uс1, В, или Rк , Ом	S, мА/В	Ri, кОм	Да, кОм	Ра, Вт	Р вых Вт	V пф	спр- пф	свых- пф	Назначение
6П1П	0,5	250	44	250	12	—12 В	4,9	42	5	12	3,8	8	0,7	5	УМНЧ
6П14П	0,76	250	48	250	7	120 Ом	11,3	30	5,2	12	4,5	11	0,2	7	УМНЧ
6П15П	0,76	300	30	ISO	4,5	75 »	14,7	100	10	12	4,5	11	0,07	5,5	УМ видео
6ГТ18П	0,76	170	53	170	8	110 »	11	22	3	12	3,5	И	0,2	6	УМНЧ, БКР
6П23П	0,75	300	40	200	5	—16 В	4,5	44	. —	11	—	7,5	0,1	4,5	УМ, ГВЧ
6ПЗЗП	0,9	170	10	170	6,5	—12,5»	10	25	—	12	5,6	12	9	7	УМНЧ
6П36С	2	100	120	100	—	—7.	20	4,5	—	12	—	32	1	19	УМ БСР
6П38П	0,45	150	50	150	8	—	65	30	—	10	—	21	0,07	3,9	УМВЧШ
6Э5П	0,6	150	45	150	15	30 Ом	30	8	—	8	—	16	v 9 0,75	2,85	УНВЧШ
6П43П-Е	0,6	300	45	250	4,5	—	7,5	—	—	12	—	1,3	0,7	9	БКР
6Ф1П	0,43	100*	13	170	4	—2 В	5	—	20	1,5		-2	1,45	0,3	ПрЧ, УНВЧ
		170	10			—2В	~6Т2	400	—	2,5		5,5	0,02	0,34
6ФЗП	0,85	170	2,5	170	14	— 1,5 В	2,5	—	70	1		2,2	3,7	0,4	УННЧ, БКР
		170	41			—11 В	7	15	—	8		9,3	0,3	8,5
6Ф4П	0,72	200	3	170	3,2	600 Ом	4 11	16	65	1 4		4	2,7	0,6	УННЧ, ВУ
		170	18			100 Ом		100	—			9,5	0,1	0,4
6Ф5П	0,9	100 185	5,5 41	185	,2,7	160 Ом 340 Ом	7 7,5	~23	70	0,5 0,9	—	3,5 11	1,8 0,6	0,25 8,8	УМ БКР
6Ф12П	0,33	150 150	12,5 13	150	2,2	68 кОм	Л 19	—	—	3,5 5	—	4 8	2 М2	0,3 2,4	УН(НЧ, ВЧ)Ш

* В числителе — данные для триода, в знаменателе — для пентода.


Частотно-преобразовательные лампы. В радиоприемных устрой­ствах, выполненных по супергетеродинной схеме, принятый ВЧ-сигнал преобразуется в промежуточную частоту, напряжение которой затем усиливается другими каскадами до необходимого уровня. Преобразование частоты (ПрЧ) осуществляется в преобразователь­ная каскаде, состоящем из гетеродина (маломощного генератора ВЧ) и смесителя (прибора с нелинейной проводимостью).

Преобразовательные каскады выполняют на частотно-преобразо­вательных лампах — гептодах и триод-гептодах. В схемах с исполь­зованием гептода гетеродин собирают на его триодной части, обра­зуемой катодом, первой (управляющей) и второй (выполняющей роль анода) сетками. Смеситель выполнен на пентодной части лам­пы, образуемой катодом, третьей (сигнальной), четвертой (экрани­рующей), пятой (антидинатронной) сетками и анодом.

В схемах на комбинированных триод-гептодах гетеродин соби­рают на отдельной триодной части лампы, а смеситель — на гептод­ной. По сравнению с обычным гептодом комбинированная лампа бла­годаря отдельным электронным потокам в гетеродинной и смеси­тельной ее частях обеспечивает более стабильную работу гетеродина и позволяет получить более высокий эффект преобразования. Эф­фективность работы частотно-преобразовательной лампы оценивает­ся специальным параметром — крутизной преобразования 5_Пр, пока­зывающей, какое значение тока промежуточной частоты создает на­пряжение сигнала с амплитудой 1 В.

Электронно-световые индикаторы. Их применяют в приемниках, магнитофонах и других устройствах в качестве визуальных указате­лей застройки, индикаторов сигнала и т. д. Конструктивно они пред­ставляют собой комбинацию индикаторной системы с одним или двумя триодами, смонтированными в одном баллоне лампы.

Параметры частотно-преобразовательных ламп и электронно-световых индикаторов приведены в табл. 62, а их цоколевка — на рис. 34.

Таблица 62

Тип лампы	Iн, А	Uа, в	Uc2+4, В	UС1, В	Iа, мА	IС2+4, МА
6А2П	0,3	250	100	— 1,5	3	7
6И1П*	0,3	100/250	— /100	— 2/ — 2	6,8/3,8	— /6,5
6Е1П	0,3	100	250**	__ 2	2	4**
6Е2П	0,58	150	250**	__ 4	1,55	2,5**
6ЕЗП	0,23	250	250**	0	0,35	—

Продолжение табл. 62

Тип	Sпp, мА/В	Sr, мА/В	Iк,мА	RC1, МОм	Ра, Вт
6А2П	0,3	4,5	14		1,1
6И1П*	— /0,77	2,2/-	6,5/12	0,5/3	0,8/1,7
6Е1П	0,5***	—	—	3	0,2
6Е2П	1,4***	—	—	0,5	0,4
ШЗП	—	—	—	3	0,5

Продолжение табл. 62

Тип	Р02+4, ВТ	СВX ПФ	Спр, пф	СВЫХ ПФ	м
6А2П	1,1	7,5	0,35	10	—
6И1П*	—/1	3,2/6,1	1,2/0,006	2,3/8,8	—
6Е1П	—	—	—	—	24
6Е2П	—	3	1,2	7	30
6ЕЗП .	—	—	—	—	—

* В числителе приведены параметры триодной, а в знаменателе — гептод-ной части. Входной сигнал подается на третью сетку лампы 6А2ГТ и на пер­вую сетку гептодной части лампы 6И1П. » ** Напряжение и ток кратера. *** Крутизна характеристики триодной части.

Стабилитроны тлеющего разряда. Газоразрядные стабилитроны тлеющего разряда представляют собой ионные приборы, служащие для стабилизации напряжения, и характеризуются следующими ос­новными параметрами:

напряжением зажигания U_заж между электродами, при котором в приборе возникает электрический разряд; оно определяет мини­мальное напряжение источника питания в схеме;

напряжением стабилизации Uс_т между анодом и катодом, под­держиваемый стабилитроном постоянным;

максимальным Iст.макс и минимальным Iст.мин значениями тока стабилизации, при которых сохраняется стабилизирующее действие прибора;

изменением напряжения стабилизации ДU_ст в рабочем диапазоне токов от I_{ст мин} до I_{ст.макс}.

Параметры стабилитронов и их цоколевка приведены в табл. 63.
