§ 25. Выпрямительные столбы и блоки


Выпрямительные столбы используют в высоковольтных выпря­мителях, а блоки — в мостовых схемах выпрямителей и схемах уд­воения выпрямленного напряжения. Параметры и ВАХ столбов и блоков те же, что и у выпрямительных диодов.

Кремниевые диффузионные столбы КЦ106 (А — Д) выпускаются в пластмассовом корпусе (рис. 39, а) с граничной частотой 20 кГц, массой до 25 г, с диапазоном рабочих температур от — 55 до +85°С. Положительный вывод столба обозначается черной точкой на торце его корпуса. Электрические параметры столбов приведены в. табл. 80.

Кремниевые .столбы КЦ201 (А — Е) применяются для работы в выпрямителях статических преобразователей и выпускаются в пласт­массовом корпусе (рис. 39, б) с граничной рабочей частотой 1 кГц, массой 40 г (КЦ201А, КЦ201Б), 70 г (КЦ201В — КЦ201Д) и 90 г (КЦ201Е), с диапазоном рабочих температур от — 60 до +100°С.

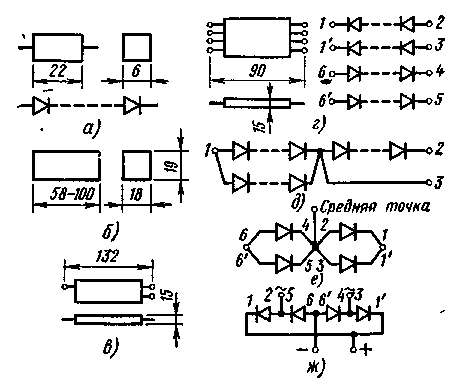

Рис. 39. Диодные блоки, (а — КЦ106А — Д, б — КЦ201А — Е, в,

г — KU401) и схемы соединения диодов в блоках (д, е — удвоения, ас — мостовая)


Таблица 80

Параметры	Типы диодов
	КШ06А	КШ06Б	КЦ106В	КЦ106Г	КЦ106Д
Амллитуда обрат­ного напряже­ния, кВ	4	6	8	10	2
Обратный ток, мкА, при Uобр =	10	10	10	10	10
Средний выпрям­ленный ток, мА	10	10	10	10	10
Прямое напряже­ние, В, при Iпр=10 мА и 25 °С	25	25	25	25	25
Импульсный пря­мой ток, А, при Тимп<50 МКС С интервалом 60 с	1	1	1	1	1

Столбы состоят из диффузионных лавинных переходов. Электричес­кие параметры столбов приведены в табл. 81.

Таблица 81

Параметры	Типы столбов
	КЦ201А	КЦ201Б	КЦ201В	КЦ201Г	КЦ201Д	КЦ201Е
Импульсные (си­нусоидальные) напряжения, кВ, при f=50 Гц	2	4	6	8	10	15
Обратный ток, мкА	100	100	100	100	100	100
Средний выпрям­ленный ток, мА	500	500	500	500	500	500
Прямое напряже­ние, В	3	3	6	6	6	10
Общее тепловое сопротивление столбов, °С/Вт	32	32	15	15	15	15

Кремниевые сплавные диоды (блоки) КЦ401 выпускаются в пластмассовом корпусе (рис. 39, в, г) с граничной рабочей частотой 1 кГц, с диапазоном рабочих температур от — 55 до +60 °С и сро­ком службы не менее 10 000 ч. Внутри блоков диоды могут быть соединены по схеме удвоения напряжения (КЦ401А, КЦ401Б, рис. 39, д, е) и мостовой схеме (КЦ401Б, рис. 39, ж). Запрещается последо­вательное и параллельное включение блоков. Электрические пара­метры диодов (блоков) приведены в табл. 82.

Таблица 82

Параметры	Типы диодов (блоков)
	КЦ401А	КЦ401Б	КЦ401Б (схема моста)
	(схема удвоения)
Постоянное обратное напряжение, В, при соединении диодов в мост или на каждое плечо при соединении по схеме удвоения	500	500	500
Постоянный обратный ток, мкА	100	100	100
Средний выпрямленный ток, мА: первого плеча	400	200	250
второго плеча	300	200	250
Постоянное прямое напряжение, В, на каждом плече при среднем пря­мом токе 250 мА	2,5	2,5	2,5

Кремниевые диффузионные блоки КЦ402 — КЦ405 (А — И) вы­пускаются в пластмассовом корпусе (рис. 40, а — г), массой 7 г (КЦ402А-КЦ402И), 15 г (КЦ403А-КЦ403И и КЦ404А-КЦ404И) и 20 г (КЦ405А — КЦ405И), с диапазоном рабочих температур от — 40 до +85°C. Блоки собраны по однофазной мостовой схеме. Элек­трические параметры блоков приведены в табл 83.

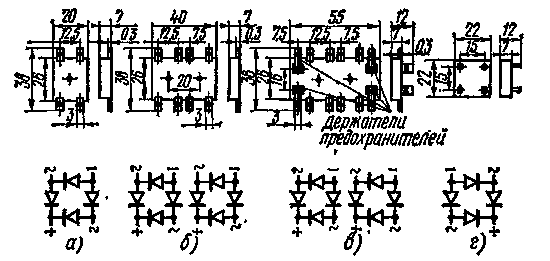

Рис. 40. Блоки и схемы соединения диодов в них: 0-КЩ02А-И, 6-КЦ403А-И, в-КЦ404А-И, г-КЦ405А-И


Таблица 83

Параметры	Типы блоков КЦ402 — КЦ405
	А	в 1	в	Г	д	в	ж	и
Амплитуда обрат­ного напряже­ния, В	600	500	400	300	200	100	600	500
Средний выпрям­ленный ток, А, на частоте f<5 кГц.	1	1	1	1	1	1	0,6,	0,6

Кремниевые блоки КЦ407А выпускаются в пластмассовом кор­пусе (рис. 41, а) с граничной частотой 20 кГц, массой 0,5 г, с диа­пазоном рабочих температур от — 60 до +55 °С. Блок содержит четыре диода, изготовленных по мезадиффузионной технологии и соединенных по мостовой схеме (рис. 41,6).

При включении блока в качестве выпрямительного моста (при работе на активную нагрузку) напряжение на входе (амплитудное значение) равно 300 В, средний выпрямленный ток на выходе — 500 мА, а при включении блока выводами 1 (6) и 8(4) (при изо­лированных выводах 2 и 5) обратное напряжение (амплитудное значение) при температуре от — 60 до +85 °С равно 500 В, посто­янный или средний прямой ток — 300 мА

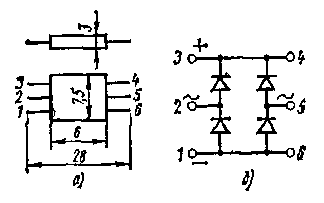

Рис. 41. Блок КЦ407А(а) и схема соединения диодов в нем (б)


§ 26. Импульсные диоды


Импульсные диоды пригодны к работе в быстродействующих импульсных схемах с очень малым (менее 1 икс) временем переклю­чения их из проводящего в непроводящее состояние Время переключения этих диодов в основном определяется временем накопления в базе и экстракции неосновных носителей заряда За счет уменьше­ния площади р-л-перехода обеспечивается малая емкость диодов.

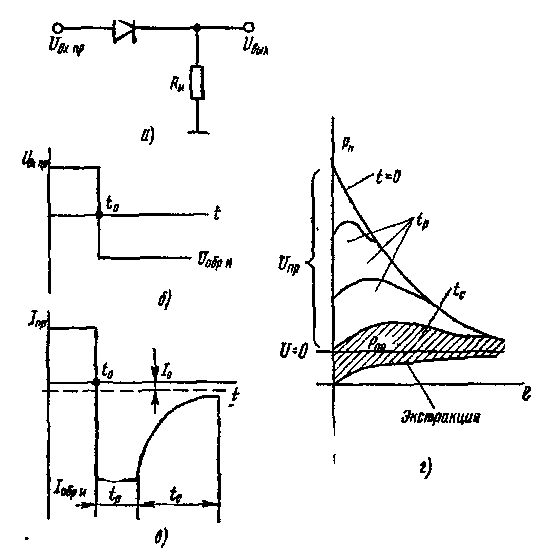

Рис 42 Схема включения импульсного диода (а), эпюры прило­женного импульсного напряжения (б), тока (в) и процессы в базе (г)

Свойства импульсных диодов оценивают теми же характеристи­ками и параметрами, что и у выпрямительных диодов. Импульсные свойства диодов дополнительно характеризуются величиной заряда

Переключения Q_n или временем восстановления. Заряд переключения нормируется при заданном прямом и обратном напряжении. Он пред­ставляет собой полный электрический заряд, переносимый во внеш­нюю цепь обратным током диода после его переключения с прямого тока на импульсное обратное напряжение.

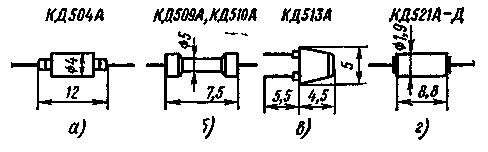

Рис. 43 Общий вид и габаритные размеры импульсных диодов (а — г)

Под воздействием прямого входного напряжения U_BX пр (рис 42, а, б) через диод проходит прямой ток I_Пр (рис. 42, в), который оп­ределяется как прямым напряжением U_Пр, так и сопротивлениями прямосмещенного перехода г_пр и нагрузки R_H (см. рис. 42, а). В момент времени to (см. рис. 42, б) меняется полярность приложенного напряжения на обратное U_{0бр и}, вследствие чего из­меняется на обратное и направление тока (рис. 42, в). Однако нако­пившиеся в базе неосновные носители некоторое время удерживают переход под прямым смещением, в результате чего сопротивление перехода остается небольшим и через диод проходит относительно большой обратный ток I_Обр и, превышающий обратный ток устано­вившегося режима Iо (Iобр и > Iо). Сила этого тока определяется зна­чением обратного напряжения U₀бр и и сопротивлением нагрузки R_H. В интервале времени рассасывания t_p происходит экстракция ды­рок из базы в змиттерную область р и одновременно их частичная рекомбинация. К концу этого процесса концентрация дырок р_п в базе снижается до равновесной р_по (имеющей место при потенциа­ле перехода U=0, рис. 42, г), переход получает обратное смещение, его сопротивление становится большим (r_диф=r_обр), вследствие че­го ток через переход снижается (см. рис. 42, в). Время t_c, В тече» ние которого происходит спад импульса тока до исходного значе­ния Iо, соответствующего равновесному режиму, называют временем восстановления (t_В0с = tс). Диффузионные диоды с плавными пере­ходами и тонкой базой обладают меньшим временем восстановления, чем точечные и сплавные с резкими р-д-переходами

Емкость импульсных диодов колеблется от 0,5 до 15 пФ. Поте­ри, а также частотные и импульсные свойства диодов характеризу­ет выходное напряжение U_Вых, снимаемое с нагрузки R_H (см рис. 42, о) Для диодов, работающих на прямой ветви ВАХ, т. е на включение, важен температурный коэффициент напряжения ТКН, характеризующий стабильность U_пр в рабочем диапазоне температур.

Кремниевые импульсные диоды КД504А применяют в радиотех­нических и измерительных устройствах, схемах детектирования, эле­ментах ЭВМ и выпускают в металлостеклянном светонепроницаемом корпусе (рис. 43, а) с гибкими выводами, массой до 0,7 г, с диапазоном рабочих температур от — 60 до +100°С. Электрические па­раметры диодов приведены ниже.

Постоянное прямое напряжение, В, при I_Вр=100 мА и температуре, °С:

25.................. 1,2

— 40 .................. 1,4

Постоянный обратный ток, мкА, при U_06p=40 В и тем­пературе, °С:

25 ................. 2

100................ 100

Заряд переключения, Кл, при I_Пр=300 мА и

Uоб_Р = 30 В.............. 1,5-10~⁸

Максимально допустимое постоянное обратное напряжение, В, при температуре от — 60 до

+ 100° С................ 40

Максимально допустимый прямой ток, мА, при температуре, °С:

от — 60 до +35........... 240

100................ 80

Максимально допустимый импульсный прямой ток, А, при Тимп<10 мкс и температуре, °С:

25............... . 1

100................ 0,3

Емкость, пФ, при температуре 25 °С 4


Кремниевые импульсные диоды КД509А, КД510А применяют для импульсных радиоэлектронных устройств и выпускают в стеклянном светонепроницаемом корпусе (рис. 43, б) с гибкими выводами, с ди­апазоном рабочих температур от — 55 до +85 °С. Срок службы 15000 ч. Электрические параметры диодов приведены ниже.

КД509А КД510А

Постоянное прямое напряжение, В, при I_Пр= 100 мА и температуре, °С:

25............ 1,1

— 55........... 1,5

Постоянный обратный ток, мкА, при Uобр=50 В и температуре, °С:

25............ 5

85............ 100

Заряд переключения, пКл, при I_Пр=50 мА и Uобр = 10 В...... более 400

Допустимое постоянное обратное

напряжение, В ........ 50

Допустимый постоянный прямой ток, мА, при температуре, °С:

25............ 100 200

85............ 50 100

Допустимый импульсный прямой ток, А, при Т_ИМП <10 мкс и темпера­туре 25 °С.......... 1,5

Допустимое импульсное обратное напряжение, В; при Тй_Мп<2 мкс и скважности 10......... 70

Емкость, пФ, при U₀бр<50 мВ , 4


Кремниевые импульсные диоды КД513А применяют в широко­полосных ограничителях и~ детекторах, элементах ЭВМ среднего и высокого быстродействия и выпускают в пластмассовом корпусе (рис. 43, в) с гибкими выводами, массой 0,11 г, с диапазоном рабо­чих температур от — 60 до +85°С. Срок службы 10000 ч. Электри­ческие параметры диодов приведены ниже.

Постоянное прямое напряжение, В, при I_Пр= 100 мА и температуре 25 и 85 °С...... 1,1

Постоянный обратный ток, мкА, при U₀бр=50 В и температуре,°С:

+25 и — 60.............. 5

85.................. 100

Заряд переключения, пКл, при I_пр=50 мА и Uобр=10 В................ 400

Допустимое постоянное обратное напряжение, В . 50 Допустимый постоянный прямой ток, мА, при тем­пературе, °С:

от — 60 до +35............. 100

85.................. 50

Импульсный прямой ток, А, при Тимп=10 МКС, скважности более 20 и температуре от — 60 до +35 °С ............. 1,5

Импульсное обратное напряжение, В, при Тимп =2 мкс и скважности 10.......... 70

Емкость, лФ............... 4


Кремниевые импульсные диоды КД521(А — Д) применяют в ши­рокополосных ограничителях и детекторах, элементах ЭВМ среднего и высокого быстродействия и выпускают в пластмассовом корпусе (рис. 43, г) с гибкими выводами, массой 0,15 г, с диапазоном рабо­чих температур от — 60 до +125°С. Срок службы 15000 ч.

Диоды маркируют одной широкой и двумя узкими цветными по-.лосами: КД521 А — синими, КД521Б — серыми, К Д 521В — желтыми, КД521Г — белыми, КД521Д — зелеными. Электрические параметры диодов приведены в табл. 84.

Параметры	Типы диодов
	КД521А			КД521Б	КД521В	КД521Г		КД521Д
Постоянное пря-
мое напряжение, В, при Iпp= 20 мА и тем-
пературе, °С:
+25	1			1	1	1		1
— 60	1,5			1,5	1,5	1,5		1,5
Постоянный об-
ратный ток, мкА, При Uобр макс И
температуре, °С:
+ 25 и — 60 125		1 100	1 100		1 100		1 100		1 100
Заряд переключе­ния, пКл, при Uобр = 10 В		200	200		200		200		200
Допустимое об­ратное напряже­ние, -В:
постоянное		75	60		50		30		12
импульсное		80	65		55		35		15
При ТИмп = !=2 мкс и скважности более 10									-

Допустимый постоянный прямой ток, мА, при темпе­ратуре, °С:

от — 60 до +50.............. 50

125...................... 20

Допустимый импульсный прямой ток, МА, при Тимп< 10 мкс и температуре, °С: .

от-60 до+150.............. 500

125 ,................200

Емкость, пф, при Uобр = 0 ........... 10


Кремниевые импульсные диоды КД522 (А, Б) применяют в ши-. рокополосных ограничителях, детекторах, схемах ЭВМ и выпускают в пластмассовом кЪрпусе (см. рис. 44, г) с гибкими выводами, мас­сой 0,2 г, с диапазоном рабочих температур от — 55 до +85 С. Диоды маркируют цветными полосками: КД522А — два кольца, КД522Б — три кольца. Электрические параметры диодов приведены в табл. 85.

Таблица 85

Параметры	Типы диодов
	КД522А	КД522Б
Постоянное прямое напряжение, В, при IПр= 100 мА и температуре, °С: 25	1,1	1,1
55	1,5	1,5
Постоянный обратный ток, мА, при тимп< <10 мкс, скважности более 10 и темпера­туре, °С:
+ 25 и — 60	2	5
85	50	50
Заряд переключения, пКл, при Iпр=50 мА и	400	400
Uобр.и=10 В
Допустимое обратное напряжение, В:
постоянное	30	50
импульсное при тиив — 10 мкс и скважно-	40	60
сти более 10 .

Импульсный прямой ток, мА, при температуре, °С:

от — 55 до +35 . . . .......1500

85 ................. 850
