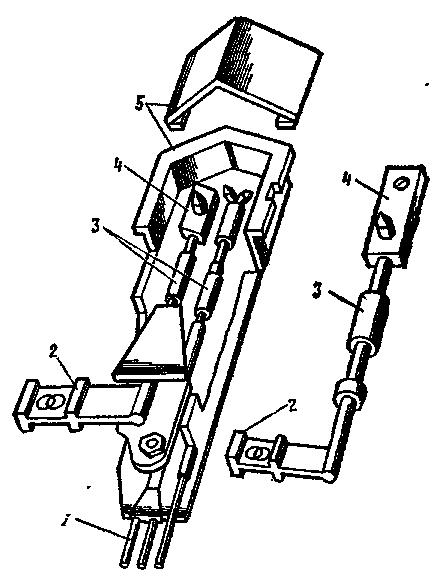

Для воспроизведения грамзаписи (в проигрывателях, электрофонах, радиолах) служат пьезоэлектрические звукосниматели. Основным узлом звукоснимателя, определяющим качество воспроизведения звука, является пьезокерамическая головка (рис. 27), которая состоит из пластмассового корпуса 5 с закрепленными в нем пьезоэлементом 3, иглодержателем с иглой 4, выводами 1 для подключения усилителя, устройством поворота (смены) иглы 2 Головка вставляется в пазы тонарма и гнезда разъема, чем обеспечивается требуемое положение иглы по отношению к пластинке и электрический контакт выводов пьезоэлемента с входом усилителя.
Рис. 27. Головка звукоснимателя ГЗКУ-631Р
В настоящее время выпущено несколько типов головок звукоснимателей, позволяющих воспроизводить запись только с долгоиграющих пластинок (ЗЗ 1/3 мин-1), или универсальных, допускающих работу (путем смены иглы) как с обычными, так и с долгоиграющими пластинками. В большинстве звукоснимателей иглу меняют поворотом иглодержателя. В-старых конструкциях головок при переходе от обычной к долгоиграющей пластинке изменялось положение головки звукоснимателя.
Необходимость смены иглы вызывается тем, что и обычных пластинках звуковая канавка имеет глубину 50 и ширину 150 мкм при радиусе закругления до 30 мкм. У долгоиграющих пластинок глубина канавки около 18 мкм, ширина до 50 мкм, а радиус закругления не превышает 10 мкм. Эти размеры определяют различную форму иглы головки звукоснимателя, поэтому во избежание порчи звуковой канавки недопустима работа с иглами не своего размера.
В современных пьезоэлектрических звукоснимателях применяют иглы из корунда или искусственного алмаза. В разных конструкциях головок длина игл составляет от 0,8 до 1,5 мм, а радиус закругления острия — от 10 до 70 мкм. Игла запрессована в металлический иглодержатель, который через эластичную (пластмассовую или резиновую) муфту соединен с пьезоэлементом. В современных головках элемент изготовлен из пьезокерамики, обладающей большей механической прочностью, чем пьезоэлементы из сегнетоэлектриков в старых головках. Головки пьезоэлектрических стереозвукоснима-телей отличаются от монофонических числом пьезоэлементов (два вместо одного).
При воспроизведении грамзаписи игла звукоснимателя, двигаясь по звуковой канавке, совершает сложные колебания, которые через иглодержатель и эластичную муфту передаются пьезоэлементу. Благодаря этим механическим воздействиям колеблющегося иглодержателя на обкладках пьезоэлемента создается эдс звуйовой частоты, которую затем подают на усилитель.
Основными параметрами, характеризующими звукосниматели, являются чувствительность, максимальная эдс и диапазон рабочих частот.
Таблица 53
| Тип пластинки | Обозначения на головках звукоснимателей | |
| знак | цвет | |
| Обычная (МШ) 78 мин-1 | 78 | Зеленый |
| Долгоиграющая монофоническая М(МУ) 33 1/з мин-1 | Л | Красный |
| Долгоиграющая моно- и стереофоническая М(МУ); С (СМ) 33 1/3 мин-1 | ОО | Голубой |
Чувствительность звукоснимателей с пьезоэлектрической головкой составляет 5 — 10 В-с/м, максимальная эдс — 0,2 — 0,25 В, а диапазон рабочих частот — от 50 до 12500 Гц при неравномерности частотной характеристики до 10 дБ.
Пьезоэлектрические головки имеют буквенно-цифровое обозначение, определяющее ее тип и конструкцию (например, обозначение ГЗКУ631 расшифровывается так: буквы означают, что головка звукоснимателя керамическая универсальная, а цифры — номер и тип разработки). Если в головке использована алмазная игла, в обозначение вводят букву А.
Условные обозначения (табл. 53) обычно наносят на головки или переключатели игл. Выводы головок стереофонических звукоснимателей различают по цвету проводников. Цвета, соответствующие номерам выводов и каналам звукового тракта, приведены в табл. 54.
Таблица 54
| Вывод | Маркировка выводов головок стереозвукоснимателей | |
| номер вывода | цвет провода | |
| Левый канал | 1 | Белый |
| Общий (земля) | 2 | Черный |
| Правый канал | 3 | Красный |
| Левый канал | 1 | Белый |
| Левый канал (земля) | 2 | Синий |
| Правый канал | 3 | Красный |
| Правый канал (земля) | 4 | Зеленый |
§ 19. Магнитные головки
Магнитные головки используются для записи звука на магнитную ленту, его воспроизведения с ленты или стирания (уничтожения) записанной фонограммы. По назначению различают записывающие (ГЗ), воспроизводящие (ГВ) и стирающие (ГС) магнитные головки. Раздельные головки используют в профессиональной и высококачественной бытовой аппаратуре магнитной записи. В любительских конструкциях и в бытовой аппаратуре среднего класса запись и воспроизведение осуществляют одной (универсальной) головкой. Головки, которые применяют как для записи, так и для воспроизведения, относят к универсальным (ГУ).
Записывающая магнитная головка преобразует электрические колебания звуковой частоты в соответствующие колебания магнитного поля. Это поле в основном сконцентрировано вблизи ее рабочего зазора, мимо которого, касаясь головки, движется и намагничивается магнитная лента.
Если намагниченную ленту перемещать вблизи рабочего зазора воспроизводящей магнитной головки, остаточный магнитный поток ленты, замыкаясь через сердечник головки, индуцирует в ее обмотке эдс (ток звуковой частоты).
В стирающей магнитной головке по обмотке проходит ток высокой частоты и создает переменное магнитное поле, которое размагничивает ленту (уничтожает записанную информацию).

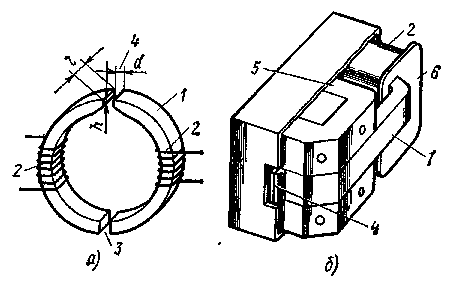

Магнитная головка (рис. 28, а, б) содержит магнитопровод 1, обмотку 2, крепежную арматуру 5 с экраном. Магнитопровод разделен на две части, на каждой из которых размещено по одной полуобмотке. Рабочий зазор 4 между частями магнитопровода образован тонкой диамагнитной прокладкой В магнитопроводе записывающих головок во избежание его насыщения предусматривается дополнительный зазор 3. В бытовых магнитофонах используют малогабаритные магнитные головки. Элементы магнитопровода этих головок вклеивают в пазы арматуры 5. Обмотку наматывают на пластмассовый каркас 6 и надевают на магнитопровод головки. Между полуобмотками вставляют диамагнитную прокладку. Головку помещают в экран и фиксируют винтами или заливают компаундом. Головки кассетных магнитофонов в зоне рабочей поверхности имеют направляющие штыри или планки.
Рис. 28. Магнитная головка а — схема, б — общий вид
Магнитопроводы головок обычно собирают из пластин пермаллоя толщиной 0,1 — 0,2 мм, которые склеивают в пакеты. Магнитопроводы стирающих головок прессуют из феррита. Такие головки вследствие малых потерь на вихревые токи эффективно работают при меньшей потребляемой мощности.
Параметры головки существенно зависят от ширины рабочего зазора d, его глубины Л и длины l. Ширина рабочего зазора влияет на уровень намагничиваемости записывающей ленты. При малой ширине зазора сигнал может быть записан с меньшей длиной волны, при этом магнитное поле, воздействующее на ленту, будет незначительным. Чтобы получить оптимальную величину намагничивания ленты, выбирают толщину ее намагничиваемого слоя соизмеримой с шириной рабочего зазора (для ГУ и ГЗ — 3 — 8 мкм).
Основными n-араметрами магнитных головок являются ток записи, эдс воспроизведения, ток стирания и индуктивность,
Ток записи, указываемый в паспорте головки, соответствует остаточной намагниченности ленты (при скорости движения 9,53 см/с) 250 нВб/м — максимальному уровню записи на частоте 400 Гц. Номинальный ток подмагничивания ГЗ выбирают с учетом получения минимальных гармонических искажений. Практически его устанавливают на 1 — 2 дБ больше оптимального, соответствующего наибольшему уровню записи.
Эдс воспроизведения ГВ — напряжение, развиваемое головкой в режиме холостого хода при воспроизведении фонограммы с остаточной намагниченностью 250 нВб/м. Чем меньше ширина рабочего зазора d и выше скорость движения ленты, тем шире диапазон воспроизводимых частот. Однако при уменьшении ширины рабочего зазора снижается эдс воспроизведения на низших и средних частотах. Эдс может также снизиться, если зазор не перпендикулярен направлению движения ленты.
При повышении частоты растут потери, что обусловлено ростом вихревых токов в диамагнитной прокладке рабочего зазора и увеличением магнитного сопротивления материала магнитопровода головки. При неплотном прилегании ленты в головке возникают контактные потери.
В стирающих головках ГС ширину рабочего зазора выбирают от 150 до 250 мкм. При скорости движения ленты 19,05 см/с рабочий зазор иногда делают из двух диамагнитных прокладок разной толщины, между которыми вставляют прокладку из магнитно-мягкого материала. При таком двойном зазоре обеспечивается более полное стирание записей.
Ток стирания, проходящий через обмотку ГС, обеспечивает уровень стирания: — 65 дБ — для катушечных магнитофонов при частоте генератора 80 кГц и — 60 дБ — для кассетных при частоте генератора 60 кГц.
Индуктивность универсальных головок транзисторных магнитофонов составляет около 100 мГн, ламповых — 1 Гн, а стирающих головок — 1 мГн и более.
Условное обозначение магнитных головок МГ состоит из следующих элементов: первая цифра обозначает ширину ленты, для работы с которой рассчитана головка (3 — для лент шириной 3,81 мм, 6 — для лент шириной-6,25 мм); следующая за ней буква указывает назначение МГ (А — записывающая; В — воспроизводящая, С — стирающая, Д — универсальная); цифра, следующая за буквой, означает максимальное число одновременно воспроизводимых, записываемых или стираемых дорожек фонограммы, вторая цифра за буквой — максимальное число дорожек фонограммы, располагаемых по ширине магнитной ленты; в обозначении стирающих головок следующие (одна или две) цифры указывают максимальную скорость движения ленты, а буква, стоящая после цифр, — на особенность применения головок (Н — обозначает головку с низким, а П или В в более ранних выпусках — с высоким импедансом, т. е. полным сопротивлением); следующая цифра, отделяемая от предыдущего обозначения точкой, указывает номер модификации головки; буква в конце обозначения показывает категорию головки (О -« обычная, У — улучшенная).
Основные параметры унифицированных МГ для магнитных лент А4403-6 и А4203-3 приведены в табл. 55.
В блоках головок, состоящих из двух МГ и более, разница ин-дуктивностей отдельных головок, входящих в блок, не должна превышать 25% Для блоков категории У и 30%! — для категории О; разница в эдс при воспроизведении — соответственно не более 2 и 3 дБ, а ширина рабочих зазоров — 15 и 25 %. Основные параметры МГ, входящих, в блоки, для магнитных лент А4403-6 и А4203-3 приведены в табл. 56.
Таблица 55
| Тип магнитной * головки | Индуктивность, мГн | Ширина рабочего зазора, мкм | Эдс воспроизведения, мВ | Ток, мА | ||
| записи | подмаг-ннчивания | стирания | ||||
| 6Д12В.1 | 480 — 820 | 3 | 1,6 | 0,085 | 0,85 | |
| 6Д12П.2.О | 950 — 1350 | 4 | 2,4 | 0,06 | 0,8 | — |
| 6Д12Н.З.О | 40 — 60 | 3 | 0,47 | 0,28 | 2,8 | — . |
| ЗД12Н2.О | 45 — 75 | 1,5±0,3 | 0,23 | 0,15 | 1,5 | — |
| ЗД12Н.21.О | 60 — 100 | 1,8 | 0,36 | 0,3 | 1,5 | — |
| 6С129.1.У | 1,4 — 2,1 | 250 | — | | | 60 |
| 6С 129.1 | 1,3 — 2,2 | 200 | — | — | — | 75 |
| ЗС 124.1 | 0,3 | 150 | — | — | — | 85 |
| ЗС124.1.О | 0,2 — 0,4 | 100 | — | — | __ | 100 |
| ЗС 124.1. У | 0,22 — 0,37 | 2X100 | — | __ | __ | 80 |
| ЗС 124.21. 0 | 0,25—0,37 | 200 | — | — | — | 80 |
Таблица 56
| Тип магнитной головки | Индуктивность, МГН | Ширина рабочего зазора, мгм | Эдс воспроизведения, мВ | Ток, мА | ||
| записи | подмаг-ничива-ния | Стирания | ||||
| 6А24Н.4.У | 15-25 | 7 | | 0,45 | 2,7 | |
| 6В24Н.4.У | 60 — 95 | 3 | 0,375 | — | — | — |
| 6Д24Н.1.О | 60 — 95 | 3 | 0,33 | 0,27 | 1,8 | — |
| 6Д24Н.4.О | 60 — 95 | 3 | 0,38 | 0,3 | 2,2 | — |
| ЗД24Н.1 | 55-90 | 1,5 | 0,15 | 0,15 | 1,0 | — |
| ЗД24Н.1.О | 55 — 90 | 1,5 | 0,15 | 0,2 | 1,2 | — |
| ЗД24Н.1.У | 55 — 90 | 1,5±0,3 | 0,17 | 0,12 | 0,5 | — |
| ЗД24Н.21.О | 60 — 100 | 1,8 | 0,23 | 0,15 | 0,75 | — |
| 6С249.1.У | 0,7 — 1,05 | 250+50 | — | — | — | 60 |
| 6С2419.2.У. | 0,5 — 0,7 | 2X100 | — | — | — | 60 |
Для всех МГ и их блоков (см. табл. 55 и 56) указана геометрическая ширина воздушного зазора. Блок МГ 6А24Н.4.У имеет задний зазор шириной 50 мкм. Ток стирания указан для частоты 80 кГц при уровне стирания — 65 дБ для катушечных магнитофонов и для частоты 60 кГц при уровне стирания — 60 дБ для кассетных магнитофонов.
Таблица 57
| Наименование магнитофона | Тип головки | Индуктивность, мГн | Ширина рабочего зазора, мкм | Эдс воспроизведения, мВ | Ток, мА | ||
| записи | подмагни-чивания | стирания | |||||
| Айдас-9М | У | 900 | 3 | 2,3 | — | — | — |
| Дайна-Э-29 Астра-4 | С У С | 5 900 10 | 180 5 200 | 2,2 | 1,0 | 0,4 | 60 70 |
| Брянск | У С | 1100 5 | 3 100 | 2,1 | 0,08 | 0,8 | 40 |
| Весна-2 | У | 200 | 3,5 | 0,5 | 0,16 | 0,9 | — |
| Весна-3 | С | 1,5 | 100 | — | — | | 40 |
| Дайна Э-29 (транзистор- | У С | 120 . 4 | 3 100 | .2 | 0,08 | 0,55 | 100 |
| ный) Дельфин-301 | У | 62 | 3 | 0,3 | 0,3 | 3 | — |
| Дельфин-302 Комета-201 | С У С | 2,2 900 7 | 250 8 200 | — 2,7 — | ОД | 0,9 | 80 85 |
| Комета-206 Лира-206 Комета-209 | У С У С | 130 6,5 55 0,5 | 5 200 3 50+200 | 0,4 0,35 | 0,25 0,15 | 3 1,5 | 30 65 |
| Маг-59 | в | 775 | 8 | 3 | — | — | — |
| Тембр | 3 с | 8 2 | 8 150 | — | 2,5 | 14 | 65 |
| Мелодия МГ-56 Нота МП-64 | У с | 900 7 | 8 200 | 3 | 0,13 | 0,5 | 45 |
| Мрия | У с | 80 3,5 | 3 250 | 0,25 | 0,22 | 3 | 40 |
| Орбита-2 | У с | 70 0,36 | 5 250 | 0,25 | 0,56 | 2 | 185 |
| Романтик-3 | У | 65 | 4 | 0,22 | 0,25 | 1,2 | — |
| | с | 0,8 | 120 | — | — | — | 100 |
| Яуза- 10 s | У с | 1000 6 5 | 5 200 | 1,2 | 0,08 | 0,8 | 35 |
| Яуза-209 | У | 6с — 100 | 2,5 — 3,5 | . 0,36 | 0,25 | 2,5 | — |
| | с | 0,6 — 1 | — | — | — | — | 80 |
| Яуза-212 | в 3 | 50 20 | 3 8 | 0,3 | 0,35 | 3,5 | — |
| | с | 8 | 250 | — | — | — | 85 |
Основные параметры МГ и блоков самостоятельного изготовления предприятиями, выпускающими аппаратуру магнитной записи, приведены в табл. 57. В магнитофоне Комега-209 использована МГ, рассчитанная на четырехдорожечную запись, а остальные — на двух-дорожечную. Блоки МГ рассчитаны только на четырехдорожечную запись.
