§ 13. Трансформаторы


У низкочастотных трансформаторов магнитный поток первичной обмотки почти целиком пронизывает витки вторичной обмотки. Эдс, наводимые в обмотках, пропорциональны их числам витков. Отношение числа витков первичной обмотки к числу витков вторич­ной называют коэффициентом трансформации. Отношение витков пропорционально отношению эдс, а если пренебречь падением на­пряжения на самих обмотках, — отношению напряжений. Прене­брегая потерями энергии в трансформаторе, можно считать отно­шение токов в обмотках обратно пропорциональным отношению напряжений. Тогда коэффициент трансформации n = w₁/w₂=E₁/E₂~Ui/U₂~I₂/I₁, где w₁, w₂ — число витков первичной и вторичной обмоток (рис. 13,а); Е₁, E₂ — наводимые в обмотках эдс; U₁, U₂ — напряжения обмоток; 1₁, 1₂ — токи в обмотках.

Если вторичная обмотка имеет больше витков, чем первичная (n<1), трансформатор называется повышающим, если меньше, чем первичная (n>1), — понижающим. Когда во вторичную обмотку включена нагрузка R_н, тогда для источника трансформатор вместе с нагрузкой представляет собой некоторое эквивалентное сопротив­ление R_1э (на рис. 13, а оно показано пунктиром). Значение экви­валентного сопротивления можно найти по формуле Ri₉=n²R_H. Если во вторичную обмотку вместо активного сопротивления включить индуктивность L₂ или емкость С₂, то их эквивалентные значения со стороны первичной обмоцки Li_s=n²Lz; C_1Э = C₂/n²,

Таким образом, при трансформации переменного тока и напря­жения происходит трансформация сопротивления, емкости и индук­тивности.

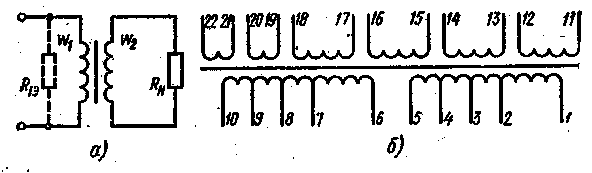

Рис. 13. Схемы двухобмоточного (а) и унифицированного многооб­моточного (б) трансформаторов

Выходные трансформаторы усилителей и радиоприемников ис­пользуют именно как трансформаторы сопротивления. С помощью трансформатора сопротивление нагрузки согласуется с внутренним сопротивлением лампы или транзистора. Конструкция трансформа­тора зависит от его назначения и частоты переменного тока Цепи, куда он включен. В цепях низкой частоты применяют трансформаторы с сердечниками из ферромагнитных материалов. Трансформаторы высокой частоты иногда не имеют сердечников.

По назначению трансформаторы делят на сетевые и сигнальные. По числу обмоток различают двух- и многообмоточные трансформа­торы и автотрансформаторы.

Сетевые трансформаторы служат для питания различ­ных цепей радиоаппаратуры. Их первичную обмотку включают в сеть переменного тока; вторичных обмоток может быть несколько (рис. 13, б). У сетевых трансформаторов, выпускаемых промыш­ленностью, можно -переключать первичную обмотку на различные напряжения сети (НО; 127 или 220 В).

Сигнальные трансформаторы преобразуют электрические сигна­лы. Примером их могут служить входные, межкаскадные и выход-ные трансформаторы усилителей. Конструктивно сигнальные транс­форматоры звуковой частоты и сетевые трансформаторы малой и средней мощности выполняют одинаково.

Сердечники таких трансформаторов набирают из штампованных пластин электротехнической стали или железоникелевых сплавов. Сердечник может быть броневой Ш-образный (рис. 14, а), стержне­вой (рис. 14,6), тороидальный. Маломощные трансформаторы обыч­но делают с броневыми сердечниками, размеры которых приведены в табл. 38 Для высокочастотных трансформаторов применяют бро­невые сердечники из ферритов. Если материал сердечника должен иметь толщину меньше 0,3 мм, сердечник изготовляют не из плас­тин, а из ленты (рис. 15). Стержневую конструкцию сердечников применяют для трансформаторов большой мощности (более 1 кВт). Тороидальные сердечники сложны в производстве и дороги, но об­ладают малыми полями рассеяния и поэтому применяются довольно часто.

Таблица 38

Сердечник	Размеры (см. рис. 14, в)
	L, мм	H. мм	hcмм	Sc,cм2	bc мм	h0.мм	lс.см	Iв- см.
Ш6Х8 Ш18Х10 Ш18Х16 Ш10Х10 Ш10Х16	24 32 32 40 40	21 28 28 35 35	8 10 16 10 16	0,41 0,68 1,1 0,9 1,45	6 8 8 10 10	15 20 20 25 25	5,1 6,8 6,8 8,5 9,5	4,7 6 7,1 6,9 8,1
Ш 12X12 Ш12Х12 Ш12Х.16 Ш12Х20 Ш12Х25	42 48 42 48 42	42 42 42 30 42	12 12 16 20 25	1.3 1,3 1,7 2,2 2,7	9 12 9 12 9	30 30 30 18 30	9,7 10,3 9,7 7,6 9,7	7,5 8,5 8,3 10 10
Ш 16X16 Ш16Х20 Ш16Х25 Ш16Х32 Ш16Х40	64 64 64 48 64	40 40 56 40 40	16 16 25 32 40	2,3 2,9 3,6 4,6 5,8	16 16 16 8 18	24 24 40 24 24	10,5 10,5 13,7 8,9 10,5	11 12 13 12 16
Ш18Х18 Ш18Х36 Ш20Х20 Ш20Х20 Ш20Х25	54 54 60 80 80	45 45 50 70 50	18 36 20 20 25	2,9 5,8 3,6 3,6 4,5	9 9 10 20 20	27 27 30 50 30	10 10 12,1 17,1 13,3	19,8 13,4 10,9 13,8 14,8
Ш20Х30 Ш20Х40 Ш25Х25 Ш25Х32 Ш25Х40	60 65 100 100 100	50 65 62,5 87,5 62,5	30 40 25 32 40	5,4 7,2 5,6 7,2 9	10 12,5 25 25 25	30 45 37,5 62,5 37,5	11,1 14,6 16,4 21,4 16,4	12,9 15,9 17,4 19 21
Ш32X32 Ш32Х40 Ш32Х50 Ш32Х63 Ш34Х52	128 128 128 128 102	80 80 112 80 102	32 40 50 63 52	9,3 11.5 14,4 18 16,4	32 32 32 32 17	48 48 80 40 68	21 21 27,4 21 22,3	23 24 26 28,4 22,6
Ш35Х35 Ш35Х43 Ш40Х40 Ш40Х40 Ш40Х50 Ш40Х63 Ш40Х80 Ш40Х100 Ш40Х100	130 130 160 160 160 160 160 160 160	105 105 100 140 100 140 100 100 140	35 45 40 40 50 63 80 100 100	11,2 14,4 14,4 14,4 18 23 29 36 36	30 З8 40 40 40 40 40 40 40	70 70 60 100 60 100 60 60 100	25,5 25,5 26,3 34,3 26,3 34,3 26,3 26,3 34,3	23,5 25,5 28,5 28,5 30 33 37 41 41

Примечание. S _с — площадь сечения магнитопровода, l_в — средняя длина витка.

Каркас, на котором располагают обмотки, выполняют из элект­рокартона, гетинакса или текстолита. Картонные каркасы склеива­ют клеем БФ, а гетинаксозые и текстолитовые делают разборными.

Обмотки трансформаторов с выходной мощностью до 1 кВт изготовляют из провода- с эмалевой изоляцией (ПЭЛ или ПЭВ). Обмотки высокого напряжения наматывают из провода с шелковой или эмалево-шелковой изоляцией (ПЭЛШО; ПЭЛШД). Между слоями обмотки помещают прокладки из лакоткани или тонкой бу­маги. Для повышений влагостойкости изоляции каркас вместе с обмотками пропитывают битумом или битумным компаундом.

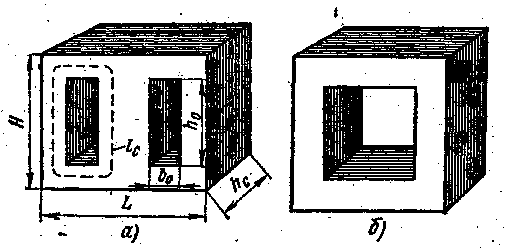

Рис. 14. Сердечники трансформаторов: а — броневой, б — стержневой

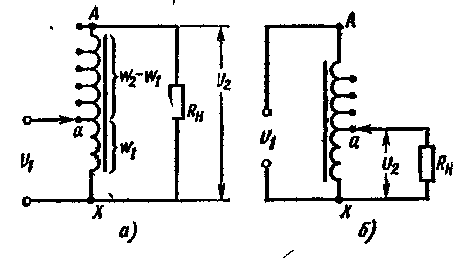

Автотрансформаторы имеют только одну обмотку и ик, можно включать как повышающие или как понижающие (рис. 16, а, б). В общей части обмоток прохо-ч дит разность токов I₁ к I₂. Эту часть вит­ков выполняют из провода меньшего сече­ния. Поэтому при небольших значениях коэффициента трансформации (n=1,5-5-2) автотрансформаторы по сравнению с двух-обмоточными трансформаторами дают эко­номию меди.
