Радиосистема AKG WMS 300.

Эта система работает в диапазоне УКВ и разработана для удовлетворения запросов профессионалов-практиков, к тому же она обладает весьма конкурентоспособной ценой. Очень гибкая конфигурация позволяет использовать эту систему в любых областях звуковой индустрии. WMS 300 работает в диапазоне 766 - 866 МГц. Каждая из 16 частот фиксируется внутри ограниченной полосы 20 МГц, можно немедленно переключиться с одной частоты на другую. Таким образом, до восьми систем могут работать одновременно, не вызывая интермодуляции. Для работы в многоканальном режиме не придется судорожно листать инструкцию или тратиться на специальное компьютерное программное обеспечение для поиска подходящей комбинации частот. Звуковой диапазон системы - от 70 Гц до 20 кГц.

Приемник SR 300 оборудован симметричным и несимметричным выходными разъемами, уровень сигнала регулируется в пределах от -30 до +6 дБ. Его небольшой размер - 1/2U - очень удобен при известном дефиците пространства для оборудования в стойках. Индикаторы РЧ-излучения, разнесенного приема и уровня звукового сигнала, светодиод Mute и другие органы управления обеспечивают эффективное управление приемником.

Благодаря специальному прижимному хомутку передатчик НТ 300 может работать со многими микрофонными головками компании AKG - как с динамическими (D 880 WL 1, D 3700 WL 1, D 3800 WL 1), так и с конденсаторными (C 5900 WL 1, С 535 WL 1), что делает систему WMS 300 эффективным вложением средств для компаний, занимающихся прокатом звукового оборудования. Среди особенностей НТ 300 - возможность работы в многоканальном режиме, экономичный режим электропитания, прочная конструкция и высокоэффективная система подавления шумов. Частоты передачи (всего 16) настраиваются с помощью переключателей типа DIP на задней панели. Органы управления передатчика защищены от несанкционированного доступа специальным кожухом.

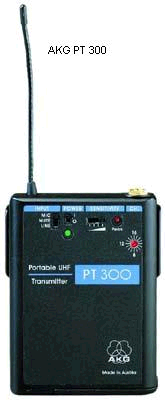

Крепящийся на поясе передатчик PT 300 оборудован прочным миниатюрным разъемом с фиксатором для подключения микрофона или музыкального инструмента, а также снимаемым держателем-клипсой. Цельнометаллический алюминиевый корпус надежно защищает передатчик от механических повреждений. Для применения в различных областях звуковой индустрии предусмотрена возможность работы с широким набором преобразователей: датчиком

C 411/В для струнных инструментов, инструментальным конденсаторным микрофоном C 416/В, петличкой с круговой направленностью C 417/В, конденсаторным микрофоном C 419/В для баса и духовых инструментов, конденсаторной гарнитурой C 420/В, петличкой с двумя диафрагмами CK 77/WL 300, а также с направленным петличным микрофоном CK 97-С/WL 300. Для выбора частоты внутри любого из 16-ти возможных частотных каналов используется 16-позиционный поворотный переключатель. Для работы с РТ 300 предусмотрен большой набор дополнительных аксессуаров: подставка RMU 2 для установки одного или двух приемников в рэковую стойку, подставка RMU 2A для установки двух или одного антенного сплиттера, антенный сплиттер PS 300 для работы с восьмью приемниками SR 300, удаленная принимающая антенна RA 300 B со встроенным ретранслятором.

В обоих передатчиках, максимальная мощность которых 50 мВ, предусмотрены переключатель чувствительности по входу с возможностью настройки шагами по 10 дБ, индикаторы состояния элементов питания и перегрузки. Источником питания служат три 1,5-вольтовых батареи типа АА или аккумуляторы, время бесперебойной работы батарей более 12 часов, аккумуляторов - более 7 часов.


Радиосистемы AKG WMS 800/900 Series UHF-диапазона.

Это многоканальные системы, работающие в диапазоне 470 - 952 МГц и обладающие бескомпромиссным качеством звучания. Они абсолютно незаменимы для серьезной работы на концертах, в театре и на телерадиовещании. По таким параметрам, как диапазон частот (70 Гц - 20 кГц), суммарный коэффициент гармонических искажений (< 0,5 %) и соотношение сигнал/шум (> 102 дБ), радиосистемы AKG WMS 800/900 Series сопоставимы с лучшими образцами звукового оборудования, предназначенного для обычной проводной коммутации.

AKG WMS 800/900 позволяют использовать до 12 раздельных подканалов шириной 6-8 МГц, каждый из которых работает внутри одной из полос одного телевизионного UHF-канала. Прецизионная технология изготовления фильтров обеспечивает стабильность в работе при минимальной интерференции. Запатентованная схема "Antennaverter" исключает необходимость использования выносной антенны с усилителем и длинным кабелем, и также обеспечивает подавление интерференции и шумов.

Переключатели подканалов расположены непосредственно на передатчиках, что позволяет быстро настроить систему для конкретной области применения. Индикатор состояния батареи передатчика расположен на передней панели приемника, это позволяет избежать внезапного отключения передающих модулей. Шесть одноканальных приемников SR 900 устанавливаются в рэковых модулях R 900 I размером 3U и объединяются с двумя приемными модулями CV 900, блоком питания и мониторной секцией. Дополнительный модуль R 900 I позволяет использовать в системе еще до шести дополнительных частотных подканалов. Обе системы используют одни и те же передатчики мощностью до 50 мВ и могут работать в одних и тех же областях применения. Одноканальный стационарный приемный модуль SR 800 (более низкой стоимости) устанавливается на рэковом шасси. В нем используется та же технология, что и в многоканальном главном модуле системы WMS 900.

SR 800 отличается способом установки антенны (на передней или задней панели, в WMS 900 антенна выносная). SR 800 настроен на специфический диапазон ТВ-частот, внутри которого пользователь с помощью расположенной на передней панели вращающейся рукоятки может самостоятельно выбирать подканал передачи. В отличие от PR 900, описываемого ниже, предусмотрена индикация статуса элементов питания. Для работы с SR 800 предусмотрен широкий набор дополнительных устройств: 6-полосная антенная система PS 800 с электронной терминацией неиспользуемых входов, обеспечивающая возможность работы со всеми ТВ-каналами, а также направленный ретранслятор АВ 800, настроенный на один из ТВ-каналов. Эти устройства смонтированы в прочных, РЧ-защищенных корпусах. Электропитание для них подается по соединительным проводам.

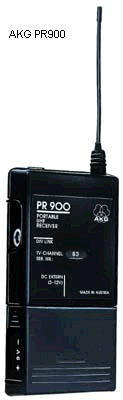

Портативный приемник PR 900 - это одноантенное устройство, жестко настроенное на один из ТВ-каналов, но, тем не менее, обеспечивающее возможность переключения 12 подканалов передачи. Это означает, что вы можете также использовать PR 900 для прослушивания каждого микрофонного канала расширенной системы WMS 900. Разъем diversity link позволяет подключить к PR 900 еще один настроенный на ту же волну аналогичный приемник для обеспечения режима разнесенного приема (True Diversity). Встроенный преобразователь обеспечивает любое напряжение от 3 до 12 В постоянного тока, от него можно питать съемочную камеру, другие приборы.

В обоих приемниках предусмотрены симметричные и несимметричные разъемы (XLR и 1/4"-джек соответственно), возможность мониторного прослушивания через наушники, многосегментные индикаторы уровня звукового сигнала и РЧ-излучения, индикация разнесенного приема, переключаемое напряжение питания и многое другое. За счет использования фибергласового покрытия и металлической основы, носимый на поясе передатчик PT 900 обладает прочной, при этом компактной конструкцией, обеспечивающей идеальную РЧ-изоляцию. Предусмотрены 5-позиционный переключатель чувствительности по входу, прочные миниатюрные разъемы с фиксаторами для подключения микрофона и антенны, индикатор состояния элементов питания, а также держатель-клипса.

Также предусмотрена возможность работы с обычными динамическими и специальными петличными микрофонами, что делает систему идеальной для многоканальной работы в различных областях звуковой индустрии.


Радиомикрофонные системы Audiotechnica.

В конце 1998 года японская фирма Audiotechnica значительно расширила ассортимент микрофонных радиосистем. Расскажем о них в порядке возрастания класса и цены.

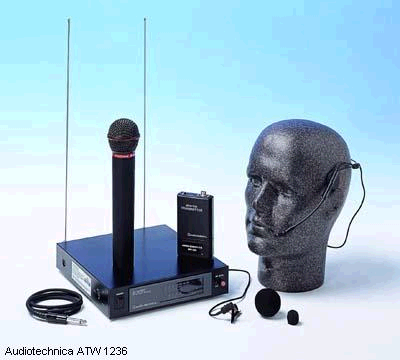

Первыми в этом ряду идут новые системы Liberator. Они работают в диапазоне частот VHF (181-230 мГц) и выпускаются в пяти разновидностях: LIB-21G (гитарная), LIB-21H (головная речевая радиосистема с динамическим микрофоном PRO-8HE), LIB-21H (головная вокальная радиосистема с конденсаторным микрофоном АТМ75-сW), петличная радиосистема LIB-21L с микрофоном АТ829 и, наконец вокальная ручная система LIB-22 с микрофоном ATW-T28.

Общие характеристики:

• стабильность частоты - 0,005%;

• максимальная девиация - 15 кГц ;

• диапазон действия - минимум 60 м, оптимальный - 400 м;

• диапазон частот - 60 Гц- 15 кГц.

Характеристики приемника:

• система приема - поляризованная двойная антенна;

• подавление зеркального канала > 60 дБ;

• соотношение сигнал/шум > 80 дБ на 10 кГц девиации;

• коэффициент гармонических возмущений < 1% (10 Гц девиации на 1 кГц)

• чувствительность - 10 мВ на 60 дБ;

• аудиовыход балансный/небалансный 350 мВ (на 1кГц модуляции, +10 кГц девиации при нагрузке 1МОм); - вес - 290 г.

Характеристики передатчиков:

• динамический диапазон - 90 дБ минимум;

• батарейка алкалайновая 9 В, время работы примерно 15-20 часов.

Вокальный головной микрофон АТМ75 имеет узконаправленную кардиоидную характеристику, диапазон частот - 60 Гц-15кГц, максимальный уровень входного сигнала - 121 дБ на 1 кГц при коэффициенте гармонических искажений 1%.

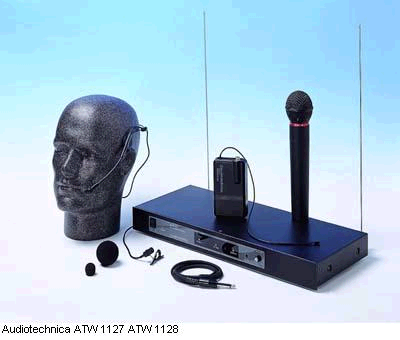

К более высокому классу относится серия 1100. Это уже диверситивная радиосистема с двумя независимыми приемниками для большей надежности. Выпускаются два типа систем: ATW-1127 с передатчиком UniPak для инструментов, петличных, головных микрофонов и т.д. ATW-1128 - вокальная передатчиком с Handheld.

Настраиваемый squelch control на приемнике снижает нежелательный фон от радиочастоты при выключенной радиосистеме. Приемник имеет как балансный XLR-выход, так и небалансный выход на 1/4" джеке, высота 1U.


Общие характеристики:

• стабильность частоты - 0,005%;

• максимальная девиация - в зависимости от настройки;

• диапазон действия - минимум 60 м;

• диапазон частот - 60 Гц- 15 кГц.

Характеристики приемника:

• система приема - два независимых приемника с автоматическим переключением между собой;

• подавление зеркального канала > 60 дБ;

• соотношение сигнал/шум > 80 дБ на 10 кГц девиации;

• коэффициент гармонических возмущений < 1% (10 Гц девиации на 1 кГц) - чувствительность - 10 мВ на 60 дБ;

• аудиовыход - балансный/небалансный 220/350 мВ (на 1 кГц модуляции, +10 кГц девиации при нагрузке 10 кОм);

• вес - 2,5 к г.




Характеристики передатчиков UniPak:

• мощность - 50 мВт;

• динамический диапазон - > 90 дБ минимум;

• потребляемый ток - 30 мА;

• батарейка алкалайновая 9 В, время работы примерно 15-20 часов. Для передатчика Handheld ATW-T28: - мощность - 50 мВт;

• динамический диапазон - > 90 дБ минимум;

• микрофонный элемент - динамический ATW-T28 Hi-Energy узконаправленный или ATW-T29С конденсаторный;

• потребляемый ток - 30 мА;

• батарейка алкалайновая 9 В, время работы примерно 15-20 часов.

• вес - 360 г.

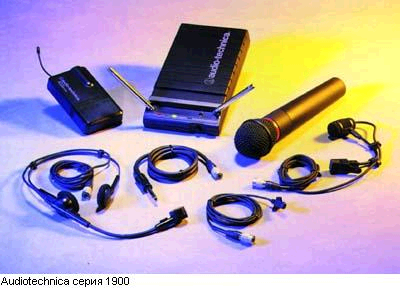

Радиосистемы серии 1200 отличает более высокое качество звука, устойчивость к помехам и больший радиус действия. Выпускаются также два типа радиосистем, как и в серии 1100: с передатчиком UniPak для разных типов микрофонов и инструментов - ATW1235 и вокальная - ATW1236.

Общие характеристики:

• стабильность частоты - 0,005%;

• максимальная девиация - в зависимости от настройки;

• диапазон действия - минимум 60 м;

• диапазон частот - 100 Гц- 20 кГц.

Характеристики приемника:

• система приема два независимых приемника с автоматическим переключением между собой;

• подавление зеркального канала > 60 дБ;

• соотношение сигнал/шум > 90 дБ на максимальной девиации;

• коэффициент гармонических возмущений < 1% (10 кГц девиации на 1 кГц)

• чувствительность - 5,6 мВ на 60 дБ;

• аудиовыход - балансный/небалансный 31,6/100 мВ (на 1Гц модуляции, +5кГц девиации при нагрузке 10 кОм);

• вес - 2 кг.

Характеристики передатчиков UniPak:

• мощность - 50 мВт;

• динамический диапазон - > 90 дБ минимум;

• потребляемый ток - 35 мА;

• батарейка алкалиновая 9 В, время работы примерно 15-20 часов.

Для передатчика Handheld ATW-T36:

• мощность - 50 мВт;

• динамический диапазон - > 90 дБ минимум;

• микрофонный элемент - динамический




ATW-T36 Hi-energy;

• потребляемый ток - 30 мА;

• батарейка алкалайновая 9 В, время работы примерно 15-20 часов.

• вес - 360 г.

Также в прошлом году фирмой были разработаны радиосистемы, работающие в UHF-диапазоне (791-861 МГц) - серии Freeway, 1900, 7000.

Диверситивная радиосистема Freeway AТW-0952 работает в диапазоне 791-806 мГц и имеет следующие характеристики:

Общие характеристики:

• стабильность частоты - 0,005%;

• максимальная девиация - 15 кГц;

• диапазон действия - минимум 60 м;

• диапазон частот - 60 Гц- 15 кГц.

Характеристики приемника:

• система приема два независимых приемника с автоматическим переключением между собой;

• подавление зеркального канала -45 дБ минимум;

• соотношение сигнал/шум > 85 дБ на девиации 10 кГц;

• коэффициент гармонических возмущений < 1% (10 Гц девиации на 1 кГц)

• чувствительность - < 20 мВ на 60 дБ;

• аудиовыход небалансный 350 мВ (на 1кГц модуляции, 5 кГц девиации при нагрузке 10 кОм);

• вес - 390 г.

Характеристики передатчиков UniPak:

• мощность - 50 мВт;

• динамический диапазон - > 90 дБ;

• входы: high impedance, Low impedance, bias;

• потребляемый ток - 50 мА;

• батарейка алкалайновая 9 В, время работы примерно 8 часов в положении high (максимальная дальность) и 10 часов в положении Low;

• вес - 90 гр.

Для передатчика Handheld:

• мощность - 50 мВт;

• динамический диапазон - > 90 дБ;

• микрофонный элемент - динамический узконаправленный;

• потребляемый ток - 50 мА;

• батарейка алкалиновая 9 В, время работы примерно 8 часов в положении high (максимальная дальность) и 10 часов в положении Low;

• вес - 360 г.

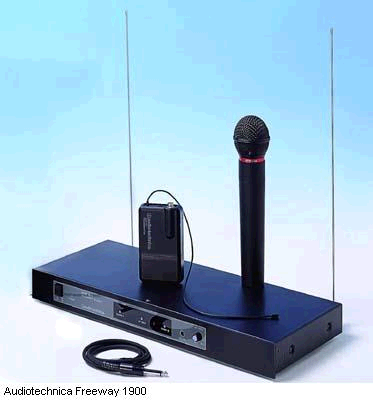

Система 1900 имеет такие же технические характеристики как и предыдущая, но работает в диапазоне 800-820 МГц и выполнена в рэковом варианте.

Отдельно необходимо упомянуть радиосистему PRO88W, предназначенную для работы с видеокамерами.

Она работает в диапазоне 169-181 МГц, причем каждая система работает на двух, автоматически переключаемых частотах (например 169,445-170,245 МГц). Приемник может крепиться на камеру с помощью специального крепления (при наличии ответной части на камере), либо при помощи "липучек", входящей в комплект радиосистемы. Радиосистема комплектуется по заказу различными типами микрофонов: петличный AT829mW, конденсаторный кардиоидный, узконаправленный, позволяет снизить посторонние шумы и работать на большем расстоянии, МТ830mW - субминиатюрный, широконаправленный, более чувствителен к ветру, но имеет лучшую отдачу по частотам. Можно также использовать ручной микрофон Audiotechnica ATR 20.

Технические характеристики:

• рабочие диапазоны частот: 169,445-170,245 МГц; 169,505-170,305 МГц; 171,045-171,845 МГц; 171,105-171,905 МГц; 179,400-180,600 МГц.

Передатчика:

• тип модуляции - FM;

• чувствительность - 6 мВ при полной девиации;

• потребляемый ток - 50 мА;

• батарейка - алкалайновая 9 В (не входит в комплект), время работы примерно 8 часов;

• вес - 80 г.

Приемник:

• система приема - супергетеродин;

• чувствительность - 2 мВ на 30 дБ соотношения сигнал/шум;

• потребляемый ток - 50 мА;

• батарейка - алкалайновая 9 В (не входит в комплект), время работы примерно 8 часов;

• вес - 100 г.

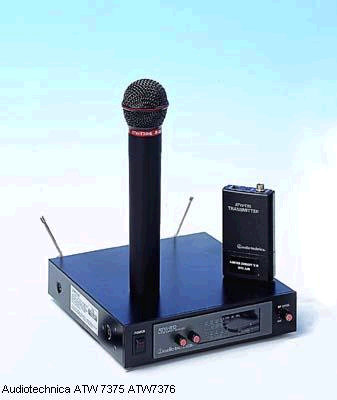

Диверситивная радиосистема ATW-7000 имеет 16 переключаемых частот с тем, чтобы на месте можно было выбрать наиболее устойчиво работающую, и выпускается в полурэковом исполнении с передатчиками UniPak для разных типов микрофонов и инструментов и Handheld-передатчиком.

Общие характеристики:

• стабильность частоты - 0,005%;

• максимальная девиация - + 10 кГц;

• диапазон действия - минимум 60 м;

• диапазон частот - 60 Гц - 15 кГц.

Характеристики приемника:

• система приема - два независимых приемника с автоматическим переключением между собой;

• подавление зеркального канала -45 дБ минимум;

• соотношение сигнал/шум > 100 дБ на девиации 10 кГц;

• коэффициент гармонических возмущений < 1% (10 кГц девиации на 1 кГц)

• чувствительность - 26 мВ на 60 дБ;

• аудиовыход балансный/небалансный 31,6/100 мВ (на 1 кГц модуляции, 5 кГц девиации при нагрузке 10 кОм);

• вес - 1,8 кг.

Характеристики передатчиков UniPak:

• мощность - 50 мВт;

• входы: high impedance, Low impedance, bias;

• потребляемый ток - 50 мА;

• батарейка алкалиновая 9 В, время работы примерно 8 часов в положении high (максимальная дальность) и 10 часов в положении low;

• вес - 90 г.

Для передатчика handheld:

• мощность - 50 мВт;

• динамический диапазон - > 90 дБ;

• микрофонный элемент - динамический узконаправленный;

• потребляемый ток - 50 мА;

• батарейка алкалиновая 9 В, время работы примерно 8 часов в положении high (максимальная дальность) и 10 часов в положении low;

• вес - 240 г.


Радиосистемы Beyerdynamic.

Радиосистемы S 200 VHF, S 300 VHF.

Обе системы, относящиеся к начальной ценовой категории, работают в диапазоне 174 - 220 МГц, используют PLL-технологию (специальный синтез частоты), имеют современный компактный дизайн.

Обе системы комплектуются следующими компонентами: Приемники NE 200, NE 300 оснащены телескопическими антеннами. Ряд индикаторов показывает уровень приема и пики. Приемники компактны, их ширина - половина 19" рэка. Модель S 300 дополнительно снабжена многофункциональным дисплеем с подсветкой; с помощью двух кнопок на передней панели можно управлять всеми параметрами.

Микрофоны SDM 200, SDM 300 с динамическими микрофонными головками имеют гиперкардиоидную характеристику. Антенна встроена в корпус микрофона, работа отображается индикаторами. В модели SDM 300 добавлен параметр регулировки усиления.

Микрофоны SEM 200, SEM 300 отличаются от предыдущих моделей тем, что имеют конденсаторную микрофонную головку с кардиоидной характеристикой направленности.

В гитарных передатчиках TSG 200, TSG 300 есть возможность регулировки усиления. Разъем - стандартный 1/4" джек. Карманные передатчики TSP 200, TSP 300 имеют регулировку усиления, индикацию работы, 4- штырьковое LEMO- соединение.

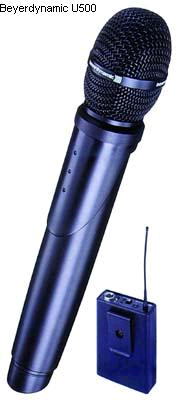

Радиосистемы U 500 UHF.

Новым шагом в развитии профессионального беспроводного оборудования для широкого рынка потребителей явилось создание радиосистемы U 500 UHF фирмой Beyerdinamic. Сконструированная специалистами по беспроводным системам, U 500 предназначена для музыкантов, для которых важно не только высокое качество оборудования, но и доступная цена.

Работая в частотном диапазоне 798-830 МГц и имея 16 переключаемых рабочих частот, U 500 обеспечивает гибкость работы. Система состоит из трех компонентов: микрофон (SEM 500), радиопередатчик, укрепляющийся на поясе (TS 500), и приемник радиоинформации (NE 500). Все компоненты имеют современный компактный дизайн и надежную конструкцию. Радиомикрофон SEM 500 имеет конденсаторный микрофонный капсюль, переключение чувствительности в зависимости от расстояния микрофона от источника звука. Питание производится от 9 В алкалайновых батареек, при их использовании время работы составляет 8 часов. Режимы работы микрофона - ON/OFF и mute standby.

TS 500 - легкий компактный напоясный радиопередатчик. Совместим с 16 другими микрофонами фирмы Beyerdynamic. Снабжен стационарной антенной, питание - от 9 В батареек. Аттенюатор -20 дБ.

NE 500 - приемник радиоинформации. Снабжен жидкокристаллическим многофункциональным дисплеем, индикаторами AF-модуляции и пиковых сигналов. Съемная антенна и индикатор приема. Режимы On/Off и standby.

Система U 400 UHF.

Система U 400 UHF аналогична системе U 500 UHF.

U 400 имеет 32 рабочие частоты в диапазоне 798 - 822 МГц.

PLL-синтезатор расширяет возможности радиосистемы. Имеется многофункциональный дисплей.


Компоненты:

• SDM 400 - динамический микрофон с гиперкардиоидной характеристикой направленности. Цифровое регулируемое усиление. LED-индикаторы работы системы;

• SEM 400 - конденсаторный микрофон с кардиоидной характеристикой направленности. Цифровое регулируемое усиление и LED-индикаторы;

• TSG 400 - гитарный передатчик. Регулируемое усиление и LED-индикаторы. Cтандартный 1/4" разъем;

• TSP 400 - легкий компактный радиопередатчик, укрепляющийся на поясе. Регулируемый gain. LED-индикаторы работы системы.

Радиосистема U 600 UHF.

В серии беспроводных систем 600 UHF используются частоты PLL-синтеза, что позволяет одновременно использовать до 32 каналов в каждом приборе. Возможность изменять частоту, подходящую к окружающей обстановке, делает систему U 600 удобной и гибкой в работе гастролирующих коллективов. При работе с радиомикрофонами данной системы можно использовать сменные капсюли, они совместимы с карманными передатчиками. Существует большой ассортимент дополнительного оборудования для U 600, чтобы удовлетворить разнообразные требования пользователей многоканальных беспроводных систем.

Систему составляют четыре основные компонента:

• радиомикрофон S 600;

• компьютерный интерфейс и программное обеспечение ZCI 600;

• карманный передатчик TS 600;

• приемник радиосигналов NE 600.

Радиомикрофон S 600.

Сменные микрофонные головки делают эту модель микрофона универсальной. Модели сменных головок и характеристики направленности разнообразны: конденсаторные с кардиоидной характеристикой (СМ 600), электретные с кардиоидной характеристикой (ЕМ 600), динамические с суперкардиоидной характеристикой (DM 600). Антенна встроена в корпус микрофона, продуманный дизайн позволяет быстро заменять батарейки. Длина микрофона составляет 185 мм, а вес (без микрофонной головки и батареек) - 156 г. Внутри - встроенный лимитер.

Микрофон работает в частотном диапазоне 794 - 822 МГц или 854 -862 МГц. Пик отклонения- 30 кГц. Отношение сигнал/шум > 60дБ. Частоты воспроизведения 50 Гц- 20 кГц.

Компьютерный интерфейс и программное обеспечение ZCI 600.

Характеристики:

• дистанционное управление системой и программирование функции приемника;

• индикация радиочастоты и частоты воспроизведения;

• Возможность переключения интерфейсов RS 232 и RS 422;

Программное обеспечение работает в операционной системе Windows. Программа позволяет копировать и отслеживать все рабочие параметры

32 микрофонных каналов одновременно. Имеется вспомогательный дисплей, регистрирующий мощность радиочастоты в зависимости от времени, эта информация в графическом виде отображается на экране. Все это позволяет пользователю оптимально расположить антенну, либо исследовать общую работу системы, одновременно записывая изменения условий.

Карманный передатчик TS 600.

Настроен на 64 рабочие частоты. Переключение частот производится на четырех каналах (по 16 частот на каждый канал). Легкая и прочная алюминиевая конструкция очень удобна при мобильной работе. Экономичная система: при использовании алкалайновых батареек время работы составляет 12 часов. LEMO- соединение с микрофоном. Передатчик снабжен лампочками-индикаторами пиков и степени зарядки батареек.

Характеристики:

• выходная мощность - около 25 мВт; -

• номинальное отклонение - 15 кГц;

• входное напряжение - от -36 до -10 дБV;

• размер передатчика - 80х54х20 мм;

• вес - 157 г.

Приемник радиосигналов NE 600.

Возможно использование 64 частот в одном телевизионном канале шириной 8 МГц. Широкие возможности предоставляет компьютерное управление, позволяющее контролировать аппаратуру всей системы.

Характеристики:

• номинальная девиация - 15 кГц, максимально 30 кГц;

• импеданс радиочастотного входа - 50 Ом;

• чувствительность - 0,5 мВ;

• отношение сигнал/шум - >100 дБ ( кривая А) при U=50 мВ;

• частотная характеристика - 50 Гц - 20 кГц;

• нелинейные искажения - <0,2%; - размеры - 19", 1U (217 х 275х44 мм);

• полоса пропускания - 100 кГц;

• рабочее напряжение - 230 В, 50 Гц, 110 В, 60 Гц.

U 700 UHF радиосистема.

Элитная серия U 700 UHV состоит из высокогокачественных компонентов:

12-канальный приемник, 2-канальный приемник для стойки, карманный передатчик и микрофон с рядом взаимозаменяемых головок. Эти компоненты могут быть скомбинированы для создания системы, обеспечивающей высокое качество передачи и приема радиоволн совместно с лучшими аудиохарактеристиками.

Созданная для работы в диапазоне 470 - 980 МГц, система U 700 может быть приспособлена для работы на 12 каналах.

Радиомикрофоны S 700, S 700 Mk II.

При использовании UHF-микрофонов можно заменять микрофонные головки, получая как настоящий "рок-н-ролльный" звук, так и качественно транслируемую речь. LN-компандер обеспечивает малый уровень шумов и большой динамический диапазон. Есть режим работы с лимитером, который регулирует возможные акустические перегрузки 30 дБ. Удобная регулировка чувствительности микрофона -26 дБ. Микрофон работает на одном канале в полосе 470 - 980 МГц. Максимальная девиация - 55 кГц. Отношение сигнал/шум > 60 дБ. Частотная характеристика 40 Гц - 20 кГц. Preemphasis: 50 мс. Антенный импеданс: 50 Ом.

Компьютерный интерфейс и программное обеспечение ZCI 700:

• индикация радиочастоты и частоты воспроизведения;

• возможность переключения интерфейсов RS 232 и RS 422;

• 12-канальный UHF-приемник RR 7000TG 12; - полоса 470 - 980 МГц. Переключение подавления можно переключить в 3 положения: 7 мВ/15 мВ/30 мВ. Максимальное количество каналов - 12. Передаваемый диапазон 30 Гц - 20 кГц. Размер : ширина 19", высота 4 U, глубина 640 мм.

Приемник радиосигналов NE 700.

Два UHF-приемника устанавливаются в одну 19"-секцию студийной стойки. Имеется два независимых, изолированных выхода для приема. Переключение выходных уровней ( +6 дБm по высоким, -20 дБm по низким). Отдельные индикаторы на А и В каналы, а также индикатор приема антенны. С помощью наушников можно контролировать выход каждого канала. 5 усилительных линий антенны питаются от постоянного тока. Усиление для каждого канала устанавливается на наружной панели.

Характеристики:

• размер: ширина - 19", высота - 1U, 310 мм.

Карманный передатчик TS 900/ TS 900/1.

UHF-передатчик располагается в корпусе из магниевого сплава с

4-штырьковыми миниатюрными гнездами (TS 900) или 2-штырьковыми LEMO-гнездами для входных соединений (TS 900/1). Передатчик снабжен индикаторами радиоприема. Есть режим переключения лимитера и входного напряжения.

SMS 600.

Ушные стереомониторы- это ещё одно новшество в области радиовещания, особенно удобны они на больших концертных площадках или в турне. Система SMS 600 использует самые последние радиотехнологии и равноценна лучшим IEM-системам в мире. Система SMS 600 использует PLL-синтез для работы в UHF-диапазоне 798-822 МГц. Система обладает 64 рабочими частотами, что даёт возможность гибко работать и надежно передавать сигналы, избегая взаимных радиопомех. Поэтому SMS 600 имеет превосходное качество звука и идеален при прослушивании стерео- или моносигналов, незаметного для зрителя.

SMT 600.

SMT 600 одноканальный передатчик для ушных мониторов с возможностью выбора одной из 64 рабочих частот. 5-полосный эквалайзер дает возможность регулировки во всем частотном диапазоне. Многофункциональный жидкокристаллический дисплей отображает уровень левого и правого каналов, рабочую частоту, входной уровень и имя пользователя. Контрольные индикаторы работы левого и правого каналов показывают пики и тип сигнала - стерео или моно. Можно подключить радиопередатчик к компьютеру, например, для программирования эквалайзера и изменения частотного спектра. Есть стереовход со встроенным лимитером, два разъема: XLR и 1/4"-джек. Возможно IEC-подключение или питание от постоянного тока.

Спецификация передатчика SMT 600:

• частотный диапазон - 798-822 МГц;

• выходная мощность - 30 мВт;

• ширина радиополосы - <180 кГц;

• стереовход - XLR и 1/4"-джек ;

• входной уровень - конфигурация от -20 до +10 дБu, встроенный лимитер;

• антенный выход - TNC- разъем;

• 5-полосный эквалайзер - 5 предустановок с возможностью программирования;

• питание - встроенный источник питания 120/230 В от переменного тока или 12-18В от батарей;

• размеры - 1U, 1/2 рэк.

SMR 600.

Одноканальный приемник радиосигналов с возможностью выбора одной из 64 рабочих частот. Наушники соединяются с поясным передатчиком с помощью стереоминиджека. Имеется регулировка громкости и выбора частоты. Контрольные индикаторы показывают режим работы или mute. Жидкокристаллический дисплей отображает частоту и дополнительную информацию.

Спецификация приемника SMR 600:

• частотный диапазон - 798-822 МГц;

• переключаемый диапазон - 24 МГц;

• чувствительность - 0,5 мВ на 12 дБ

• частотная реакция - 30 Гц- 18 кГц;

• AF- полоса - <200 кГц; - отношение сигнал/ шум - >70 дБ стерео, >80 дБ моно;

• стереоразделение - >40 дБ;

• выход для ушных мониторов - стероминиджек небалансный;

• питание - 9В алкалайновые батарейки; - потребление тока - максимально 70 мA;

• время работы - около 8 часов от 9 В алкалайновых батареек.
