Капсюли граничного слоя (PZM) - BLM 3, BLM 03 - позволяют обходиться без стоек при размещении микрофонов, а их характеристики направленности не зависят от частоты. Принцип преобразования звука основан на физическом явлении, когда звуковое давление удваивается у поверхности отражения звука. Если преобразователь помещен на большой отражающей поверхности, его выходное напряжение будет вдвое больше, чем у эквивалентного преобразователя в свободном звуковом поле.
В театре и кино микрофоны поверхностного слоя применяются для записи сценических диалогов, на телевидении и радио - для записи "круглых столов" и интервью. Микрофоны BLM могут также размещаются в оркестровых ямах и использоваться как общий микрофон для передачи акустической атмосферы помещения.
Поскольку микрофоны BLM можно размещать на полу, вероятность повреждения их капсюля минимальна, благодаря расположению его внутри плоского корпуса. Уникальная конструкция корпуса надежно изолирует микрофонный капсюль от вибрации и других механических воздействий.
Микрофонные усилители СМС преобразуют несимметричный высокоомный сигнал от капсюля в симметричный низкоомный сигнал для передачи его по микрофонному кабелю. Версии СМС различаются напряжением питания, разъемами, выходными уровнями, но все они имеют выходные каскады Class A, в которых отсутствуют выходные конденсаторы и выходные трансформаторы. Для репортерской работы выпускается микрофонный усилитель CMBI с встроенным батарейным питанием. Батарейка 6 В и энергосберегающая схема обеспечивают 80 часов непрерывной работы. Унифицированное соединение позволяет CMBI работать со всеми микрофонными капсюлями серии Колетт.
Микрофоны ССМ являются одними из самых миниатюрных профессиональных конденсаторных микрофонов с симметричным выходом. За основу была взята схема микрофонного усилителя СМС 6, минимизирована и с помощью планарного монтажа размещена на трех платах размерами с копеечную монету. Уникальная компоновка микрофонного капсюля и усилителя в одном корпусе размером 45 на 20 мм. Практически все вышеописанные капсюли имеют версии компактных микрофонов (кроме МК 6 и BLM*). Микрофоны ССМ имеют напряжение фантомного питания 12…48 В и выходной симметричный пятиметровый кабель с XLR-разъемом.
Стереомикрофоны по праву занимают центральное место в коллекции микрофонов Schoeps.
В сферическом микрофоне KFM 6 реализована недавняя разработка главного стереомикрофона, использующая акустический экран. Общеизвестная система Dummy head ("искусственная голова") фирмы Neumann дает превосходные результаты, но записи, сделанные с ее помощью, можно качественно прослушать только через наушники. KFM 6 - новая ступень в производстве стереомикрофонов - результаты, сопоставимые с Dummy head, были достигнуты и при воспроизведении записей через громкоговорители. Микрофон обладает хорошей локализацией, чувством глубины и прекрасной, натуральной звукопередачей.
TR 200
Конструктивно KFM 6 представляет собой сферу диаметром 20 см, в поверхность которой вмонтировано два специальных преобразователя давления. Обычно два круговых капсюля, помещенные так близко друг к другу, не обеспечивают качественный стереообраз. Однако сфера между капсюлями создает частотно-фазовую зависимость и разность уровней звуковых давлений - кстати, благодаря этим явлениям центральная нервная система человека определяет направление прихода звука.
Другой стереомикрофон - MSTC 64 - предназначен для записи по технологии ORTF Stereo. Этот микрофон имеет Т-образный корпус микрофонного усилителя с двумя кардиоидными капсюлями МК 4. Капсюли разнесены на расстояние 170 мм под углом 110о (система ORTF). Таким расположением капсюлей достигается подобие принципа работы KFM 6. MSTC 64 имеет хорошую локализацию, но менее критичен к положению относительно источника звука. Оба эти микрофона содержат встроенные микрофонные усилители, питающиеся напряжением от 12 до 48 вольт и выходные симметричные 5-штырьковые XLR-разъемы.
Новый универсальный X-Y стереомикрофон CMXY 4V был разработан компанией Schoeps в тесном сотрудничестве с французским телевидением. Благодаря небольшому подъему на высоких он идеально подходит как для записи речи, так и для записи музыки. Это делает CMXY 4V лидером звукозаписи на телевидении и радиовещании: настольный микрофон для дискуссий, подвесной (мобильный) с использованием "удочки", стереомикрофон на стойке. Особенность CMXY 4V - горизонтальный угол между микрофонами регулируется без воздействия на главную стереоось, в отличие от выпускавшихся до сих пор X/Y-микрофонов. Оба капсюля CMXY 4V всегда разворачиваются на один и тот же угол относительно главной оси оригинальным поворотным механизмом.
Компактный surround-микрофон KFM 360 разработан на базе стереомикрофона KFM 6. Наиболее важное отличие: дополнительный микрофон (CCM 8L - "восьмерка") напротив каждого из встроенных преобразователей давления.
Фронтальные и тыльные каналы на каждой стороне получены из суммы (фронт) и разницы (тыл) сигналов соответствующих капсюлей: "круговых" и "восьмерки". Возникающие в результате "виртуальные" микрофоны стоят непосредственно перед фронтальной и тыльной сторонами. Их характеристики направленности могут быть изменены от круговой до кардиоиды и "восьмерки", причем тыльные "виртуальные" микрофоны могут иметь ту же, или отличную от фронтальной, характеристику. Центральный канал получается путем матрицирования двух сигналов передних каналов по методу Майкла Герзона. Обработка сигналов производится процессором DSP 4 Surround.
Недавно компания Schoeps представила необычную, принципиально новую микрофонную стереосистему VariMike (сокр. Variable Microphone - перестраиваемый микрофон). Система включает микрофонную секцию из двух двухкапсюльных преобразователей DTM-2, и цифровой 24-разрядный микрофонный процессор DSP-4P. Система позволяет внутри трех перестраиваемых диапазонов частот, независимо друг от друга, ступенчато изменять диаграммы направленности каждого канала от круговой до "восьмерки". Таким образом, низкие частоты можно снять ненаправленным микрофоном, средние - кардиоидным, а высокие частоты - "восьмеркой". Микрофонная система VariMike адаптируется к особенностям любого помещения, поэтому она незаменима при сложных внестудийных телерадиотрансляциях и может занять важное место в микрофонных парках прокатных компаний.
Любителям лампового звука Schoeps предлагает микрофон М 222 - возрождение легендарного лампового микрофона М 221В, который в течение долгого времени был символом высококачественной записи. М 222 совместим не только со всеми капсюлями, но и со всеми активными аксессуарами Schoeps. Переключатели Tube Direct и Harmonics позволяют получить различные оттенки лампового звучания. M 222 поставляется с любым из двух блоков управления: NT 222AC или NT 222DC.
Ручные микрофоны Schoeps не столь широко известны, как другие типы микрофонов, но высокое качество их работы неоднократно подтверждалось многочисленными пользователями. Три микрофона - СМН 62, СМН 64 и СМН 641 - имеют следующие характеристики направленности: круговую, кардиоидную и суперкардиоидную соответственно. Все функциональные элементы смонтированы внутри корпуса на эластичных подвесах, позволяющих надежно защитить капсюль от вибрации. Применяются для записи речи и эстрадного вокала.
Микрофоны Samson.
Фирма Samson широко известна производством качественной и сравнительно недорогой концертной и студийной звуковой аппаратуры. Неотъемлемой частью этого оборудования являются микрофоны Samson, предназначенные для различного применения, - как на концертах, так и в студиях. Для всех микрофонов этой фирмы характерен высокий уровень выходного сигнала микрофонов, который обеспечивается специальным динамическим капсулем с неодимовым магнитом, а специальная конструкция микрофонов нейтрализует искажения и защищает от ударов и вибрации.
Q-mic Этот гиперкардиоидный неодимовый динамический микрофон оптимален для вокала: он имеет широкий диапазон частот (20 Гц…18,5 кГц) с среднечастотным пиком на частоте 2 кГц. Микрофон минимизирует обратную связь и почти не пропускает сигналы, идущие с боков. Чрезвычайно легкая двойная катушка на алюминиевом каркасе уменьшает влияние магнитных полей и обеспечивает полное соответствие сигналу источника. Трехслойная сетка и встроенная ветрозащита уменьшает проникновение постороннего шума. Неопреновое покрытие трансформатора уменьшает шелест при использовании микрофона. Цинковое покрытие корпуса, кремневое ограничительное кольцо и позолоченный разъем XLR гарантируют надежную работу в любых, в том числе и неблагоприятных, условиях.
Q2 Кардиоидный неодимовый динамический микрофон для вокала и инструментов, с диапазоном частот 50 Гц…5 кГц, характерен бестрансформаторной конструкцией, которая сокращает потери на низких частотах. Он имеет также два переключателя: переключатель 10 дБ ослабляет чувствительность, а переключатель 12 дБ срезает частоты ниже 80 Гц.
Q3 Гиперкардиоидный неодимовый микрофон используется для инструментов. Функционально он аналогичен Q2. Легкий и компактный Q3 может быть установлен на любой микрофонный стойке или использоваться в руках исполнителя. Он может поворачиваться на 90о, что удобно при озвучивании барабанов.
S11 Кардиоидный динамический микрофон имеет специальный динамический капсуль, который дает возможность использовать S11 при сигналах с высоким звуковым давлением (типа барабанов и громкоговорителей). Капсюль этого микрофона прекрасно используется в беспроводных микрофонных системах. Имея низкое сопротивление, S11 может посылать сильный сигнал по длинному соединительному кабелю.
S12 Гиперкардиоидный динамический микрофон функционально аналогичен микрофону S11. Широкий диапазон частот (60 Гц…18 кГц) позволяет использовать микрофон со всеми аудиоисточниками сигналов. Неодимовый магнит обеспечивает усиление 6 дБ.
R11 Гиперкардиоидный динамический микрофон c неодимовым магнитом особенно радует отечественных исполнителей соотношением качеств, аналогичных вышеописанным моделям, и вполне приемлемой цены. Полный частотный диапазон (60 Гц…18 кГц) позволяет без искажений воспроизводить все аудиоисточники, а на корпусе микрофона имеется удобный выключатель.
QV/QE Этот микрофон имеет оголовье и применяется для танцующих исполнителей, аэробики, спортивных занятий. Микрофон QV предназначен для вокала, QE оптимизирован для аэробики. Они имеют высококачественный электретный элемент, который обеспечивает высокий уровень выходного сигнала. Широкий диапазон частот у QV оптимален для вокала. QE имеет подъем средних частот, который оптимален для речи. Гиперкардиоидная направленность QV, двунаправленная характеристика QE минимизируют проблемы обратной связи. QE включает в себя подавитель радиочастот, позволяющий использовать этот микрофон в телестудиях. Специальная конструкция микрофонов защищает от проникновения воды.
В ближайшем будущем фирма Samson планирует выпуск ручных конденсаторных микрофонов.
Микрофоны компании Sennheiser.
Компания Sennheiser - одна из старейших в мире, ее история насчитывает более 50 лет. Она выпускает широкую гамму профессиональных микрофонов высшего класса для студийного, вещательного и концертного использования. Приобретая продукцию этой фирмы, можно быть абсолютно уверенным в ее соответствии профессиональным требованиям, надежности и современности.
У компании мощный исследовательский отдел, который возглавляет один из ее владельцев и глава Совета директоров - профессор Йорг Зеннхайзер. Об одном из уникальных новшеств стоит напомнить. Это новый принцип работы микрофонов - вообще без диафрагмы. В нем используются два очень тонких провода, разогретых до определенной температуры. В зависимости от ритма звуковой волны температура изменяется, электрическая схема улавливает эти изменения и преобразует их в электрический сигнал, который в дальнейшем может быть обработан, как стандартный звуковой сигнал.
Динамические микрофоны серии Evolution.
Это самая новая и "демократичная" серия динамических микрофонов компании Sennheiser, отвечающих строгим профессиональным запросам и обладающих прекрасным качеством звучания при небольшой стоимости. Серия отличается надежностью и прочностью конструкции, усовершенствованной ударопрочной подвеской катушки и акустически прозрачной защитной сетки. В микрофонных капсюлях применены магниты из неодима, позволяющие работать с очень высоким уровнем звукового давления (выше 150 дБ) и использовать максимальную чувствительность без возникновения обратной связи. Модификации с индексом "S" оборудованы бесшумными выключателями.
М
икрофонные головки моделей Е 835, Е 845 и Е 855 используются в evolution wireless, новейших радиосистемах компании Sennheiser.E825s

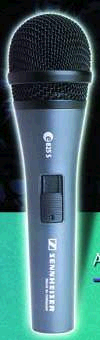

E 815 и Е 825 Это младшие модели серии, предназначенные для озвучивания речи и вокала (815), а также вокала и различных музыкальных инструментов в клубах (825). Обладают четким, неокрашенным звучанием и сбалансированными частотными характеристиками. Прочный литой корпус с внутренней виброизоляцией демпфирует шумы, возникающие от движения рук.
E 835 Вокальный микрофон для озвучивания сольного вокала и музыкальных инструментов на концертах. Обладает частотно-независимой диаграммой направленности. Качество сигнала не зависит от положения вокалиста относительно оси диаграммы направленности. Малый уровень "эффекта близости", незначительный подъем в среднечастотной области, уравновешивающий тональную картину.
E 845 Микрофон для озвучивания сольного вокала на концертах, с расширенным диапазоном в области верхних частот, что гарантирует высокую разборчивость. Частотно-независимая характеристика направленности, малый уровень "эффекта близости" и мягкое, теплое звучание с небольшим подъемом в области средних частот.
E 855 Микрофон для профессионального озвучивания солирующего вокала. Это лучшая модель серии Evolution, обладающая удивительной насыщенностью звучания и прочной конструкцией. Равномерная амплитудно-частотная характеристика в расширенном частотном диапазоне с плотно звучащей серединой.
E 602
E
602 Инструментальный микрофон для озвучивания инструментов басового регистра - большого барабана, бас-гитары, тубы и т. д. Подвижная катушка из легчайшего материала с великолепными акустическими характеристиками и традиционный дизайн капсюля с широкой мембраной обеспечивают быстрое преобразование и прекрасную передачу очень низких звуков (до 20 Гц).E 604
E 604 Компактный инструментальный микрофон для озвучивания барабанов, перкуссии, медных и деревянных духовых инструментов на близком расстоянии. Обладает специально оптимизированными АЧХ и диаграммой направленности, расширенным ВЧ-диапазоном и прекрасными переходными характеристиками.
E 608 Идеален для озвучивания медных, деревянных духовых и ударных инструментов. Один из самых маленьких динамических кардиоидных микрофонов, обеспечивающий высокий уровень сигнала и реалистичное звучание. Зажим и гибкое крепление типа "гусек" для размещения в непосредственной близости от источника звука. Система демпфирования и ударопрочное крепление для изоляции от вибраций и поверхностных шумов. Защита от наведенных электрических помех.
E
609 Для озвучивания барабанов, особенно том-томов, а также электрогитары - прямо перед акустической колонкой. Вертикальное расположение капсюля и плоская форма корпуса позволяют устанавливать Е 609 очень близко к источнику звука, например, к барабанному пластику. Легкая конструкция звуковой катушки и купольная форма диафрагмы большого диаметра расширяют частотный диапазон в области высоких.Динамические микрофоны серии Classic.
Эта серия - "богатство из сундука" компании Sennheiser. Представленные в ней микрофоны разработаны десятилетия назад, стоят достаточно дорого, но при этом пользуются неизменной популярностью у профессионалов. Благодаря высокому качеству звучания и очень низкому уровню собственного шума, они, наравне с конденсаторными, применяются для студийной записи и важных концертных выступлений.

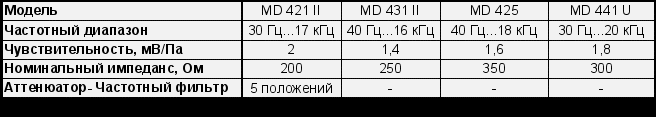

MD 421 II Динамический микрофон студийного класса, стандарт для дикторов радио и телевидения. Кроме того, применяется для озвучивания барабанов и гитарных усилителей. Уже много лет в огромных количествах продается по всему миру.
MD 431 II Микрофон для озвучивания сольного вокала, а также музыкальных инструментов на концертах. Оборудован выключателем, встроенной ветрозащитой и катушкой для компенсации наводок переменного тока. Специальная подвеска микрофонной головки исключает влияние вибраций от рук, стойки или кабеля.
MD 425 "Удешевленная" благодаря применению новейших технологий версия MD 431 II. По характеристикам практически идентичны.
MD 441 U Область применения - студийная запись. Один из самых высококачественных динамических микрофонов в мире с красивым дизайном. Звуковые характеристики близки к конденсаторным микрофонам.
Стереофонический микрофон MKE 44 P.
Д
ля стереозаписи в конфигурации XY. Два электретных капсюля расположены под углом 90o (конфигурация XY), питание от внешнего источника или от батарейки. Имеется вибростойкая подвеска чувствительного элемента, симметричный бестрансформаторный выход. Направленность - кардиоида, частотный диапазон 40 Гц…20 кГц, динамический диапазон - 126 дБ. Миниатюрные микрофоны.
Миниатюрные микрофоны нашли широчайшее применение не только на телевидении (мы их видим каждый день в петлицах телеведущих), но и на театральных подмостках, в так называемых Public Address и других областях звуковой индустрии, а также в авиации, медицине и смежных областях. Одна их последних разработок компании Sennheiser в этом направлении - миниатюрный динамический микрофонный капсюль KDH 6 диаметром менее 7 мм и весом всего 0,9 г.
МКЕ 2 Р-С Высококачественный электретный петличный микрофон с ровной частотной характеристикой. Применяется для озвучивания не только речи, но и музыкальных инструментов - в театре, кино, на телевидении. Модификации этого микрофона применяются в радиосистемах Sennheiser, а также в модульной серии К6 (см. ниже). Разъем типа XLR со встроенным адаптером для фантомного питания.
МКЕ 40 Р Высококачественный электретный петличный микрофон, менее критичный к акустике помещения, чем МКЕ 2. Имеет поворотное крепление, позволяющее легко ориентировать его в пространстве относительно источника звука. Разъем - XLR со встроенным адаптером для фантомного питания. Модификации МКЕ 40 Р также используются в радиосистемах и модульной серии К6.
МКЕ 102/МКЕ 104 Модульная микросистема, применяемая в театре, на радио и ТВ, в репортажной работе. Это универсальные петличные микрофоны с взаимозаменяемыми микрофонными капсюлями, набором различных креплений и кабелей. Кабель с угловым креплением - для студии, с прямым креплением - для сцены или репортажей. Разъем - XLR со встроенным адаптером для фантомного питания.
МКЕ 212 Р Специальный микрофон для скрытой установки на плоских поверхностях - стол, стены, пол. Ровная АЧХ во всем диапазоне точно передает звуковую картину. Защищен от посторонних НЧ-вибраций. Разъем - XLR со встроенным адаптером для фантомного питания. Пара микрофонов используется для стереозаписи.
К6 - модульная серия конденсаторных микрофонов.
"Конструктор" для сборки профессиональных конденсаторных микрофонов, по качеству сопоставимых с серией МКН (см. ниже). Основу серии составляют модули предусиления К6 (фантомное питание или батарейка), К6 Р (только фантомное питание) и серия микрофонных головок с различными характеристиками направленности, в том числе типа "пушка".
М
Е 62 Применяется для аутентичной стереозаписи, а также в качестве высококачественного микрофона для конференц-систем. Встроенный фильтр взрывных помех ("поп") обеспечивает защиту от механических шумов и задувания. МЕ 64 Самый широкий спектр применения - в вещании, концертной работе и студийной записи. Обладает большей чувствительностью к обратной связи, чем МЕ 62.

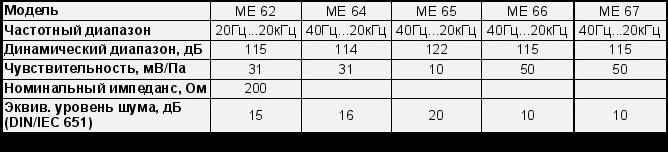

МЕ 65 Вокальный микрофон с высоким запасом по перегрузке, используется для озвучивания сценического вокала или в репортерской работе. Частотно-независимая характеристика направленности обеспечивает превосходное подавление обратной связи.
МЕ 66 Микрофон типа "пушка", благодаря способности подавлять боковые звуки и выделять тихие звуки на фоне шумов с успехом применяется в репортерской работе, кино, театре и на ТВ.
МЕ 67 Микрофон типа "длинная пушка" с исключительно точной направленностью. Применяется для записи на значительном расстоянии от источника звука.
Серия МКН.
Уникальное семейство микрофонов, построенных по принципу "RF Condenser". В отличие от обычных конденсаторных микрофонов, на капсюль микрофонов RF Condenser подается высокочастотное напряжение с низкой амплитудой, позволяющее еще больше снизить уровень собственных шумов, а также чувствительность к пыли и влажности. В связи с этим МКН являются самыми распространенными микрофонами в радиовещательных компаниях юго-восточных регионов нашей планеты (Индокитай, Япония, Австралия, Индонезия, Океания). Еще одна уникальная особенность микрофонов Sennheiser серии МКН - симметричный принцип построения капсюлей, позволяющий в несколько раз снизить нелинейные и интермодуляционные искажения по сравнению с обычными конденсаторными микрофонами.

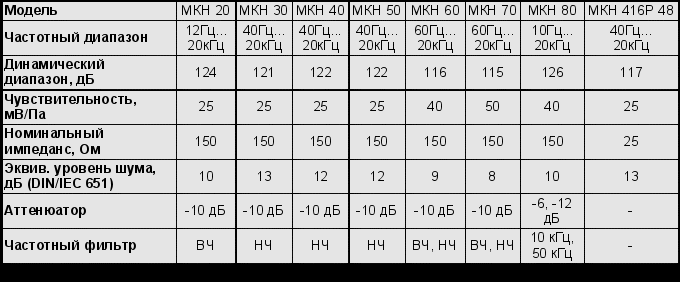

МКН 20 Пара микрофонов может применяться для съема акустики помещения при записи как оркестровой и инструментальной музыки, так и отдельных инструментов. Полностью отсутствует "эффект близости". В комплект поставки входят специальное кольцо для акустической коррекции высоких частот, эластичная подвеска и ветрозащита.
МКН 30 Предназначен для записи солистов и небольших групп инструментов, в качестве S-микрофона в конфигурации MS. Позволяет подавлять звуки вне оси направленности. В комплект поставки входит эластичная подвеска и ветрозащита.
МКН 40 Самый широкий круг применений, в том числе, для записи оркестровой и инструментальной музыки в помещениях с большим временем реверберации. Обладает нейтральным сбалансированным звучанием, позволяет подавлять звуки позади оси направленности. В комплект поставки входят эластичная подвеска и ветрозащита.
МКН 50 Для записи солирующих инструментов или в ситуациях, где требуется высокая устойчивость к обратной связи. Обладает способностью хорошо подавлять призвуки помещения. В комплект поставки входят эластичная подвеска и ветрозащита.
МКН 60 Микрофон типа "короткая пушка" для высококачественной записи звука в кино, на ТВ, в репортажной работе. Обладает исключительной надежностью в полевых условиях работы.
МКН 70 Микрофон типа "длинная пушка", обладающий высокой направленностью и способностью не окрашивать звуки сбоку и сзади от оси направленности, что позволяет использовать его в трудных акустических условиях и для записи на большом расстоянии от источника.
МКН 80 Универсальный студийный микрофон, вобравший все преимущества серии Sennheiser МКН. Любые области применения. В комплект поставки входят эластичная подвеска и ветрозащита.
МКН 416 Р 48 Компактный микрофон типа "короткая пушка", построенный по принципу "интерференционная труба", обеспечивающему очень точную направленность. Для записи звука в кино, на ТВ, в репортажной работе. В комплект поставки входят эластичная подвеска и ветрозащита.
М
икрофоны фирмы Shure.Компания Shure существует более 70 лет, логотип этой фирмы хорошо известен как в России, так и во всем мире. Продукция Shure охватывает все секторы микрофонного рынка: от микрофонов и микшеров до персональных стереомониторов и систем обработки звукового сигнала. Ценовая категория выпускаемых изделий также самая разная - от недорогих популярных моделей до престижных элитных. Прочные и надежные продукты Shure выбираются самыми знаменитыми исполнителями, общественными деятелями, концертными и спортивными залами, телерадиокомпаниями, звукозаписывающими студиями - всеми, кто нуждается в исправно работающем оборудовании и точном воспроизведении звука.
