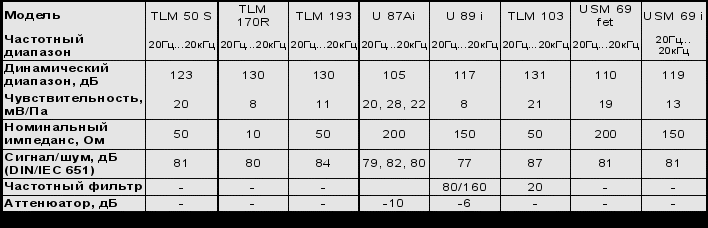

TLM193 Области применения - студии звукозаписи класса Project, региональные радио- и телестудии, озвучивание концертных выступлений. TLM193 обладает нейтральным, неокрашенным звучанием. Это модель изготовлена с применением самых современных достижений науки и техники, но ее стоимость значительно меньше топ-моделей от Neumann.

U87 Ai Универсальный микрофон, применяемый во всех отраслях звуковой индустрии. Считается классическим для студийной записи вокала. Буква "А" в названии отличает сегодняшнее поколение приборов от U87 i, выпускавшегося с 1967 по 1986 гг. Современная схемотехника позволила на 10 дБ увеличить чувствительность и на 3 дБ улучшить соотношение сигнал/шум, в целом увеличив запас по перегрузке.

U89 i Студийный микрофон широкого применения. В отличие от U87 Аi он меньше и легче. Благодаря классическому звучанию и различным характеристикам направленности U89 i успешно применяется в разных позициях и с различными источниками звука.

TLM103 Идеален для радиовещания, где недопустим даже малейший уровень шума. Обладает широким динамическим диапазоном и способностью работать с высоким уровнем (до 138 дБ) звукового давления. АЧХ линейна до 5 кГц с последующим подъемом на 4 дБ в области ВЧ.

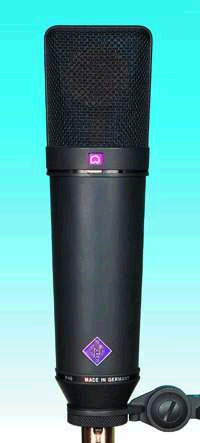

U 87 A


Стереофонические микрофоны USM69 i/SM69 fet.

Микрофоны с двумя капсюлями применяются как для создания естественно звучащих стерезаписей в режимах MS и XY, так и для удвоения монофонического сигнала без возникновения фазовых искажений. Конструктивно USM69 i и SM69 fet идентичны, и состоят из блока усиления и микрофонной головки. Блок усиления состоит из двух микрофонных усилителей, работающих независимо, и активных фильтров, подавляющих низкочастотные наводки и защищающих выходные трансформаторы от перегрузки. Микрофонная головка содержит два абсолютно независимых капсюля, расположенных строго по оси друг над другом. Верхний капсюль поворачивается относительно нижнего в пределах 270о. Принципиальная разница между USM69 i и SM69 fet заключается в способе переключения характеристик направленности и коммутации: выбор направленности SM69 fet осуществляется на блоке питания, а USM69 i - прямо на корпусе микрофона.

Ламповые конденсаторные микрофоны.

Ламповые микрофоны Neumann по праву считаются самыми лучшими по звучанию и являются универсальными, применяемыми во всех областях звуковой индустрии. В настоящее время компания Neumann выпускает две модели ламповых микрофонов: М147 Tube и M149 Tube, "сердцем" которых является капсюль (К47 и К49 соответственно) со сдвоенной позолоченной мембраной большого диаметра - такой же, как в легендарных моделях Neumann U47 (1949 г.) и М49 (1951 г.). За капсюлем следует ламповый каскад, действующий как преобразователь импеданса: это позволяет использовать очень длинный кабель без ухудшения качества сигнала. В выходном каскаде не применяется трансформатор. Сочетание ламповой и полупроводниковой схемотехники, применяемое в микрофонах Neumann М147 и М149, в 1997 году было отмечено престижной премией TEC Award. Диапазон частот 20 Гц…20 кГц, динамический диапазон 121 дБ, чувствительность -34 дБ.

Конденсаторные микрофоны с диафрагмой малого диаметра.

Серия 180 Series.

Микрофоны, отличающиеся исключительно аккуратной диаграммой направленности, низким собственным шумом и высоким уровнем выходного сигнала, а также способностью работать с высоким уровнем звукового давления. Серия 180 экономически более выгодна, чем модульные конструкции: фиксированная комплектация позволяет снизить накладные расходы, кроме того, пользователи избавлены от многих ненужных им компонентов. Все три микрофона выпускаются в двух вариантах окраски - черной или матовой никелированной. В комплект поставки входит футляр, ветрозащита и два держателя разной конструкции, обеспечивающие крепеж на стойке или непосредственно на разъеме типа XLR.

Набор из трех конденсаторных микрофонов разных типов направленности обеспечивает достаточно широкие возможности.

КМ183 Применяется для записи акустической гитары, духовых и струнных инструментов, перкуссии и барабанов в ближнем расположении.

КМ184 Универсальный микрофон для ближней стереозаписи - струнных, духовых, перкуссии, фортепиано, гитарных усилителей. В пределах 270о имеет очень ровную частотную характеристику с легким подъемом на 9 кГц, и практически неокрашенное звучание.

КМ185 Применяется для записи том-томов, общего плана (Overhead), речи, как XY-стереопара.

КМ100 - миниатюрная микрофонная система.

Модульная конструкция и миниатюрность компонентов позволяют применять КМ100 в различных ситуациях: при работе с видео- и кинокамерами, на сцене и в студии. Система состоит из сменных активных конденсаторных микрофонных капсюлей (с одной позолоченной мембраной диаметром 16 мм), бестрансформаторного выходного блока, удаляемого на расстояние до 50 м, и дополнительных аксессуаров. Микрофонные капсюли могут также устанавливаться прямо на выходной блок. Любой микрофон системы КМ100 способен работать с уровнем звукового давления до 150 дБ.

Набор дополнительных аксессуаров включает крепления для установки двух микрофонов, переходники, стойки, дифракционную сферу и многое другое.

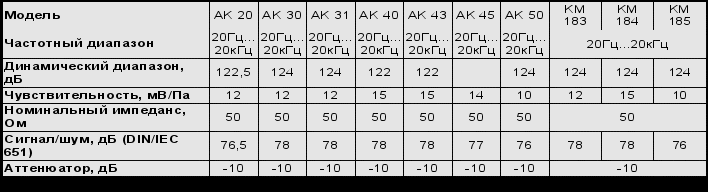

АК 20 Все компоненты звукового поля воспринимаются в равной степени, ровная частотная характеристика и одинаковая чувствительность в пределах 0…180о

АК 30 В рассеянном поле АЧХ ровная в диапазоне 20 Гц…10 кГц, в свободном поле на частоте 10 кГц подъем около 7 дБ.

АК 31 В рассеянном поле АЧХ ровная в диапазоне 20 Гц…10 кГц, в свободном поле на частотах выше 5 кГц плавный спад.

АК 40 Частотно-независимая направленность в пределах ±135о от оси.

АК 43 Линейная частотная характеристика в диапазоне 20 Гц…12 кГц в пределах ± 90о от оси.

АК 45 С аналогичными АК43 характеристиками и дополнительным срезом по НЧ.

АК 50 Спад чувствительности сбоку и с тыла -10 дБ, минимальная чувствительность на 120о.

Микрофоны типа "пушка".

В этих микрофонах капсюль упрятан глубоко внутри акустически открытого "ствола" корпуса. Микрофоны обладают высокой степенью ослабления звука сбоку и сзади и частотно-независимой направленностью. Это незаменимо в тех случаях, когда требуется получить сигнал достаточно высокого уровня, но невозможно разместить обычный микрофон на нужном расстоянии от источника.

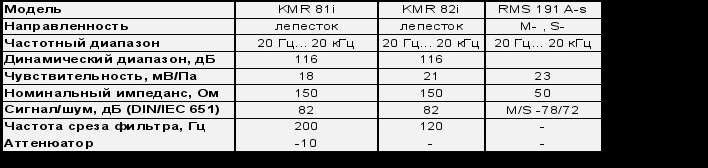

KMR 81 Разработан специально для репортерской работы, но применяется также для индивидуальной записи оркестровых инструментов; а также для записи звукового сопровождения.

KMR 82 i Для записи звукового сопровождения к видео- и кинофильмам, индивидуальной записи оркестровых инструментов. Подъем в диапазоне 2…15 кГц для компенсации потери верхних частот при озвучивании или записи удаленных источников звука.

RSM 191 A-S Предназначен для репортерских целей, стереозаписи в кино и на ТВ. Представляет собой стереомикрофонную систему, имеющую узкую направленность с регулируемым углом. Два капсюля соответственно производят средний (M) и боковой (S) сигналы. Система состоит из микрофона и матричного усилителя МТХ 191 А. Матричный усилитель управляет шириной стереобазы путем пошагового (3 дБ) изменения степени усиления бокового сигнала относительно среднего. Бестрансформаторная суммарно-разностная схема матричного усилителя преобразует MS-сигнал в обычный стереофонический (XY). Тип сигнала на выходе выбирается переключателем.

KMS 140/150 - сценические микрофоны для вокалистов Предназначены для живых выступлений на сцене (озвучивания вокала и речи), поэтому их корпуса имеют традиционную, удобную для руки форму. Большой динамический диапазон позволяет воспроизводить без искажений "взрывные" звуки и обеспечивает естественное звучание согласных. KMS 140/150 характеризуются удивительной ясностью звука, а благодаря характеристикам направленности обладают возможностью эффективно подавлять обратную связь с расположенными в центре (KMS 140) и сбоку (KMS 150) сценическими мониторами.

GFM132 Микрофон "граничного слоя" (Boundary layer).

Области применения этого типа микрофонов, называемых также PZM-микрофонами, - запись концертных выступлений с установкой в оркестровых ямах, непосредственно на полу или на стене, на поверхности сцены, озвучивание "круглых столов" и конференций; реалистично звучащие стереофонические записи. Микрофон имеет идентичные частотные характеристики в рассеянном и свободном звуковом полях. Подъем в области верхней середины позволяет разборчиво и ясно озвучивать удаленные источники звука. Частотный диапазон 20 Гц… 20 кГц, динамический диапзон 123 дБ, чувствительность 18 мВ/Па, отношение сигнал/шум 80 дБ. Уникальная, созданная с применением компьютерного синтеза конструкция этого микрофона, позволяет избежать эффекта "гребенчатого фильтра", возникающего из-за внутренних отражений, встречающихся у многих микрофонов такого типа. За счет увеличения площади рабочей поверхности удвоилась чувствительность и выходной уровень сигнала.


Микрофоны фирмы Rode.

Компания Rode -это, прежде всего, студийные микрофоны, имеющие высокое соотношение цена/качество. Основоположник фирмы Генри Фридман начинал свою профессиональную работу со звуком в Европе, и, только переехав в 1966 году в Австралию, основал собственную фирму по проектированию и производству аудиооборудования Freedman Electronics. Его сын Петер, ныне глава Freedman Electronics и основатель подразделения Australia Rode, на протяжении длительного времени изучал и анализировал продукцию многих ведущих компаний, специализирующихся в области производства студийных микрофонов. Результатом этой исследовательской работы стали студийные микрофоны, воплотившие в себе опыт всемирно известных разработчиков, современные технологии и уникальные решения, присущие только продуктам с маркой Rode.

RodeNTV Одна из последних разработок Rode - студийный ламповый кардиоидный микрофон NTV, появившийся на рынке профессиональной аудиотехники в 1999 году. При проектировании NTV серьезное внимание уделялось разработке нового капсюля, представляющего собой конденсатор с пятимикронной майларовой диафрагмой 1", имеющей золотое напыление. Ламповый предусилитель, собранный на двойных триодах, минимально вмешивается в записываемый сигнал. Диапазон частот NTV составляет 20 Гц…20 кГц, уровень собственного шума менее 19 дБ, чувствительность 15 мВ/Па, максимальное звуковое давление 130 дБ, выходной импеданс - 200 Ом. Микрофон подключается к источнику питания специальным кабелем (бескислородная медь в двойной изоляции).

Контакты разъемов разработаны инженерами Rode и имеют прочное золотое напыление на рабочих поверхностях. Диафрагма NTV закрыта двойной сеткой нержавеющей стали, которая, с одной стороны, предохраняет тонкий механизм от случайных повреждений, а с другой - является "акустически прозрачной", пропуская звуковую волну практически без искажений. В комплект микрофона также входит новый подвес RodeSM2, эффективно защищающий систему от ударов и вибраций, и адаптер RodeM2. При транспортировке микрофон и аксессуары размещаются в удобном жестком алюминиевом чемоданчике.


RODE Classic


RodeClassic II Компания Rode объявила о выпуске нового лампового микрофона Classic II, являющегося "потомком" любимой многими модели Classic. Он оснащен позолоченной диафрагмой 1". В новом микрофоне использован двойной триод 6072, и специально разработанный трансформатор. На блоке питания микрофона установлены переключатели -10 дБ и -20 дБ, двухпозиционный пропускной фильтр высоких частот и переключатель диаграмм направленности (9 позиций: от "круга" и кардиоиды до "восьмерки"). Микрофон комплектуется источником питания, десятиметровым кабелем, виброзащитой SM2, установочным адаптером M2 и размещается в алюминиевом кейсе. Диапазон частот прибора составляет 20 Гц…20 кГц, собственный шум менее 19 дБ, чувствительность 13 мВ/Па, максимальное звуковое давление 130 дБ, выходной импеданс 250 Ом.

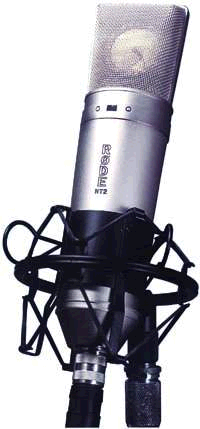

RodeNT2 Прецизионный конденсаторный микрофон с большой диафрагмой, обладающий исключительно реалистичным звуком. Сплав высокого профессионализма работников компании и тщательного контроля за процессом ручной сборки стал залогом популярности этой модели среди профессионалов студийной записи. Все контакты NT2 позолочены. Капсюль микрофона выполнен в виде двойного приемника градиента давления и оборудован мембранами 1" с золотым напылением. Корпус NT2 имеет матовое никелированное покрытие. Переключатель, расположенный на корпусе микрофона, позволяет выбирать две диаграммы направленности (кардиоида и "круг"). Можно использовать обрезной низкочастотный фильтр и уменьшать чувствительность на 10 дБ.

Легкий алюминиевый кейс удобен при транспортировке микрофона. В комплект поставки также входят специальная подвеска, защищающая микрофон от вибрационных шумов стойки, и ветрозащитный экран. Каждый серийный образец NT2 проходит множество этапов калибровки и отладки на новейших цифровых стендах. На заключительном этапе все микрофоны подвергаются студийному тестированию. NT2 не окрашивает вокал, четко передает все нюансы игры на акустической гитаре, завораживающе мягок на флейте и может с успехом применяться для записи практически всех источников звука.

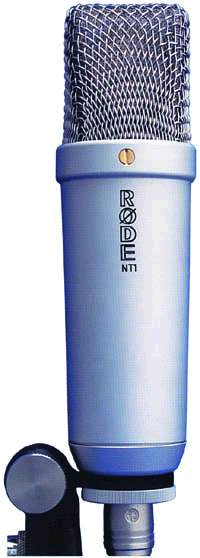

RodeNT1 NT2 и Classic принесли австралийской компании международное признание, и она, не останавливаясь на достигнутом, порадовала своих почитателей следующей моделью NT1, в которой нашли воплощение последние достижения современных технологий. Новый студийный микрофон NT1 заставляет пересмотреть сложившиеся стандарты студийной звукозаписи. Основа микрофона - позолоченная диафрагма 1", имеющая надежное внутреннее противоударное крепление. NT1 прекрасно подходит для записи вокальных и инструментальных партий, обеспечивая широкий динамический диапазон, требуемый современными музыкантами и инженерами звукозаписи. NT1 поставляется с эффективным, надежным и легким в использовании устройством крепления к микрофонной стойке.




Rode Broadcaster


Rode Broadcaster Специально разработанный для эфирного вещания конденсаторный микрофон Rode Broadcaster обеспечивает студийное качество звука, передает теплоту речи и вокала, доносит до слушателя малейшие интонационные нюансы. Фирма, широко известная своими студийными конденсаторными микрофонами, выпустила специализированную модель, предназначенную именно для радиовещания. При этом в Rode Broadcaster органично соединились высококачественный студийный звук, приятный дизайн и надежность, позволяющая круглосуточно эксплуатировать микрофон в самых жестких условиях прямого эфира. Можно забыть об ограничениях, присущих эфирным студиям. Имея Rode Broadcaster, можно работать со звуком вокала в широком частотном и динамическом диапазонах, ведь его характеристики сравнимы с характеристиками самых престижных студийных конденсаторных микрофонов: капсюль - 1"-приемник градиента давления с золотым напылением, частотный диапазон 20 Гц…20 кГц, шум 14 дБ (A), чувствительность 18 мВ/Pa, максимальное звуковое давление - 135 дБ.

Качество звука и надежность - две взаимосвязанные категории, не имеющие в отдельности особой практической ценности. Помня эту аксиому, разработчики Rode Broadcaster использовали в схеме прибора электронные компоненты и датчики высшего класса! Подобный подход применялся и при проектировании внутреннего крепления микрофонного капсюля, эффективно защищающего его от сотрясений. Как результат - минимум посторонних шумов, возникающих при перемещении или вибрации микрофона. Надежное крепление ветрозащиты нивелирует эффект взрывных согласных звуков. Даже корпус микрофона выполнен из чистой стали высокого качества и имеет стойкое шероховатое покрытие. Специальный светодиодный индикатор отражает активное или пассивное состояние микрофона. В комплект входят переходник к микрофонной стойке BM1, прочный футляр и 5-контактный разъем.


Микрофоны фирмы Schoeps.

Компания Schalltechnik Dr.-Ing. Schoeps GmbH была основана в 1948 году в городе Карлсруэ (Германия), первые работы проводились в нескольких маленьких частных комнатах. Сейчас в компании 35 человек занимаются разработкой, производством и распространением профессиональных конденсаторных микрофонов и аксессуаров.

Высокое качество и надежность, нейтральность и чистота звучания - всегда были основными критериями в производстве микрофонов Schoeps. Микрофоны Schoeps поставляются теле- и радиовещательным компаниям, киностудиям и студиям звукозаписи по всему миру. Продукция Schoeps обеспечивает звучание высочайшего качества в любых условиях. С микрофонами Schoeps работают Лучано Паваротти, Пласидо Доминго, Хосе Каррерас, Монтсеррат Кабалье и многие другие выдающиеся исполнители.

Основу микрофонной продукции компании Schoeps составляет серия Колетт (Colette Series). Это модульная система, состоящая из семнадцати микрофонных головок (капсюлей) MK, двух микрофонных капсюлей поверхностного слоя BLM и пяти микрофонных усилителей CMC (CMBI).

Весь парк микрофонных капсюлей можно поделить на четыре подгруппы: четыре капсюля круговой направленности (преобразователи давления), шесть капсюлей разных типов направленности (преобразователи градиента давления), два капсюля с изменяемой направленностью и пять специальных речевых капсюлей для работы в ближнем поле (до 50 см).

Круговые капсюли характеризуются равномерной частотной характеристикой в диапазоне нижних слышимых частот, что присуще только конденсаторным микрофонам. Благодаря принципу их действия, при работе в ближнем поле они не имеют избытка низких частот ("эффект близости"). Вследствие геометрии капсюля, круговая направленность может сохраняться только до средних частот. Больший диаметр мембраны вызывает на высоких частах большее различие между звуком, приходящим перпендикулярно оси, и звуком, приходящим под углом.

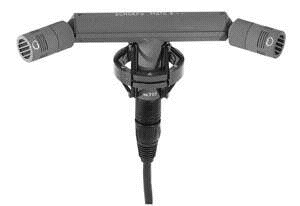

CMXY 2

Поясним, как эти явления обусловливают особенности применения капсюлей Schoeps.

MK 2 характеризуется абсолютно равномерной АЧХ вдоль оси, поэтому этот капсюль идеально подходит для акустических источников, размещенных в ближнем поле, когда недостаток ВЧ составляющей в звуке, приходящем под углом к оси, имеет небольшое значение.

Если же MK 2 удалить от источника в реверберационную звуковую область, где преобладают отражения от стен, пола, потолка и т.д., будет наблюдаться некоторый спад на высоких частотах. Чтобы достичь более сбалансированного звука, требуется микрофон MK 3 с подъемом на высоких частотах. Он чаще всего используется как общий микрофон для передачи акустической атмосферы. Когда желательна повышенная чистота звучания, МК 3 можно размещать в ближнем поле.

Специалисты компании Schoeps достигли технически сложного компромисса между условиями работы в прямом ближнем и дальнем реверберационном звуковых полях и для этого разработали капсюль MK 2S. Он обладает АЧХ с небольшим подъемом на высоких частотах (от 5 кГц), поэтому его часто используют для стереозаписи двумя-тремя микрофонами, которые обычно расставляют вблизи от радиуса гулкости, где прямые и реверберационные звуки имеют равную интенсивность.

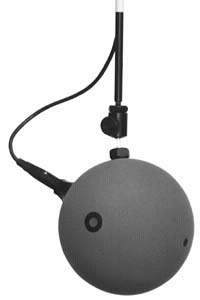

KFM 6

Еще один капсюль из семейства ненаправленных - МК 2Н, разработанный в основном, для записи классической музыки. В нем отсутствует обычная защитная решетка - вместо нее капсюль имеет входное звуковое отверстие (с позолоченным ограничительным кольцом) меньшего размера, чем у других капсюлей. Эта конструкция обеспечивает легкий подъем высоких частот только от 10 кГц (на октаву выше, чем ВЧ-подъем у МК 2S), поэтому на слух он менее выражен. Основным применением МК 2Н является запись больших оркестров, требующая размещения микрофонов на большом расстоянии от источника звука. Также как и МК 2S, он может устанавливаться в ближнем поле, если желателен небольшой подъем высоких частот.

На примере этих четырех моделей круговых капсюлей четко прослеживается концепция записи и воспроизведения звука, исповедуемая компанией Schoeps: не трогая ручки корректоров и эквалайзеров, но изучив особенности капсюлей и меняя только местоположение микрофонов в пространстве, звукорежиссер получает звук, точно соответствующий оригиналу.

Schoeps производит направленные капсюли, каждый из которых имеет определенные особенности и диапазон применения, МК 21 и МК 21Н - это субкардиоида (широкая кардиоида); МК 4 и МК 4V - кардиоида; МК 41 - суперкардиоида; МК 8 - "восьмерка".

Их чувствительность зависит от угла падения волны. Поэтому такие микрофоны могут быть размещены на большем расстоянии от источника звука при сохранении того же баланса прямого и отраженного сигнала, чем ненаправленные микрофоны равной чувствительности. Направленные капсюли Schoeps представляют собой комбинацию преобразователя градиента давления и преобразователя давления (кроме MK 8, который является преобразователем градиента давления), а разные характеристики направленности в конкретных моделях достигаются за счет различных сочетаний типов преобразователей. Но, даже в капсюлях с изменяемой направленностью, используется только одна диафрагма - это уникальная особенность микрофонов Schoeps.


MSTC 64

Преимуществом преобразователя градиента давления является то, что у него более частотно-независимая характеристика направленности, однако имеется больший спад на низких частотах в свободном звуковом поле по сравнению с преобразователем давления. Но этот спад можно скомпенсировать размещением микрофона в ближнем поле. Например, кардиоидный микрофон будет воспринимать голос очень четко на расстоянии 40 см, при этом шум окружающей среды будет подавлен благодаря кардиоидной направленности и спаду НЧ. В то же время, низкие частоты в голосе будут восстановлены до нормы благодаря эффекту близости, приводящему к ясной и полной передаче звука.

Выбрав остронаправленный микрофон, можно избежать возникновения акустической обратной связи.

Капсюли с изменяемой направленностью, имеют специальный механический переключатель и уникальную систему внутренних шторок, позволяющие изменять акустический объем камеры вокруг диафрагмы и формировать следующие характеристики направленности: МК 5 - "круг", кардиоида; МК 6 - "круг", кардиоида и "восьмерка".

Специальные речевые капсюли (МК 4S, MK 40, MK 4A, MK 4VXS, MK 41S) являются преобразователями градиента давления со значительным спадом НЧ, и разработаны исключительно для записи и усиления речи в акустически неблагоприятных условиях. Они не предназначены для записи музыки, а также записи речи на большом расстоянии.
