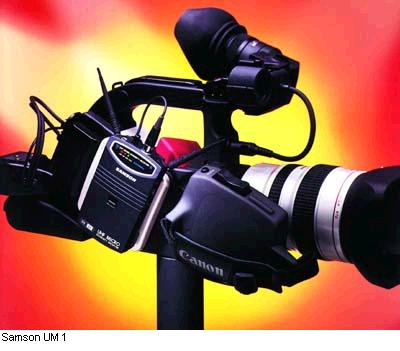

Радиосистема Samson UM1 Micro Diversity.
До сих пор, приобретая радиосистему для видеокамеры, вы имели два варианта покупки. Вы могли приобрести недорогую систему, которая не отвечала бы требованиям по техническим характеристикам. Или это могла быть система уровня "high-end", но по космической цене.
Теперь инженеры фирмы Samson создали беспроводную систему, которая подойдет профессионалам с различными запросами. Она обеспечивает высочайший уровень аудио и технических характеристик и имеет доступную цену.
Одной из составляющих этой беспроводной системы является приемник UM1Micro Diversity. Приемник UM1 Micro Diversity работает на частоте 800 Мгц, где помехи гораздо меньше. Это, в совокупности с передовой технологией Samson, обеспечивает кристально чистый прием. Благодаря своему нестандартно малому размеру (67x107x23 мм) UM1 легко подходит практически ко всем типам видеокамер и используется для систем с ручным, петличным или головным микрофонами.
Samson предлагает два варианта микрофонных передатчиков - для петличных и головных микрофонов и для ручных микрофонов. Компактный, легкий передатчик UT1L для петличных и головных микрофонов имеет корпус удобного карманного размера. Высоко эффективная технология PLL (Phase-Lock Loop) обеспечивает стабильность передачи сигнала. Передатчик UT1L имеет разъем мини-XLR для петличных или головных моделей микрофонов. Для непрерывной работы в течение
12 часов в передатчике используются 9В батареи.
Созданный для максимального комфорта, передатчик UH1 ручных микрофонов также использует технологию PLL. Для UH1 существуют многочисленные варианты микрофонов, включая известный Samson Qmic - динамический микрофон, который обладает неодимиумовым элементом и гиперкардиоидной характеристикой направленности для лучшей защиты от боковых помех и шумов, а так же паразитной акустической обратной связи.
Микрофонная система UM1.
Системная спецификация:
• количество каналов - 6 (при одновременном использовании);
• тип частоты - F3;
• тип модуляции - FM;
• тип шумопонижения - компандер;
• дистанция - 100 м.
Системные передатчики (UH1, UT1L):
• тип генерации - прямой PLL;
• Pre-emphasis - 50 мкс.
А
нтенна: • UH1 - интегрированная 1/4 волны;
• UT1L - внешний провод 1/4 волны (Tail Pig);
• вход (UT1L) - TB3M QG (мини XLR);
• максимальный входной уровень - 3 В p-p;
• батарейки - Duracell MN 1604 алкалайновые 9В;
• управление/переключение - Power On/Off, Audio On/Off;
• UH1 - AF уровень;
• UT1L - AF уровень;
• дисплей (LED) - низкий уровень батареек (<5,3 В), средний (5,3-7 В), высокий (7-9В);
• рабочее напряжение - 9 В;
• ток - 47 мА;
• мощность радиоизлучения - 10 мВт;
• стабильность частоты - 20 кГц;
• диапазон звуковых частот - 50 Гц - 13 кГц (3,5 дБ общее), вход -50 дБ;
• девиация - 20 кГц;
• время работы батареек - 12 часов.
Системный приемник UM1
• тип генерации - кварцевый генератор;
• De-emphasis - 50 мкс;
• частота локального генератора - 70 МГц (79-79,5 МГц);
• IF частота - 10,7 МГц;
• антенна - штырьковая, двойная 1/4 длины волны;
• входы/выходы - DC вход, сбалансированный выход, несбалансированный выход, выход для наушников;
• соединения - 3,5-мм миниджек для наушников (несбалансированный выход), ТВ3М QG (мини XLR) (сбалансированный выход), 3,5-мм стереоминиджек для наушников (контроль выхода), 5,5-мм джек (DC-вход);
• индикация - индикаторы радиоприема/батареек уровня (красный, оранжевый, зелeный);
• управление - переключение уровня громкости, аттенюатор;
• потребление тока - <60 мА при отсутствии сигнала;
• частота приема - 801 - 805 МГц;
• аттенюатор - 17 дБu;
• отношение сигнал/шум - 93 дБ (кривая A);
• звуковой диапазон - 50 Гц - 13 кГц;
• уровень аудиовыхода - 0 дБv (cбалансированный и несбалансированный);
• импеданс аудиовыхода - 5 кОм (несбалансированный), 600 Ом (сбалансированный), 32 Ом (монитор).
Радиосистемы компании Sennheiser.
Среди других радиосистем продукция компании Sennheiser выделяется особой немецкой надежностью и отточенным качеством характеристик. Радиомикрофоны Sennheiser признаны одними из лучших в мире, о чем свидетельствуют престижные международные премии, периодически присуждаемые компетентными организациями и профессиональными периодическими изданиями. Радиомикрофонные системы Sennheiser применяются во многих престижных театрах и шоу, для озвучивания международных фестивалей, олимпиад и других ответственных мероприятий. В настоящее время компанией выпускаются несколько серий устройств, различающихся количеством компонентов, диапазоном рабочих радиочастот и функциональными особенностями.
Радиосистема TourGuide для проведения экскурсий, семинаров и конференций.
Базовая конфигурация системы - интегрированный с микрофоном передатчик SKM 1030-7 и многоканальный приемник с интегрированными мини-наушниками HDE 1030-7. Высокая мощность передатчика (100 мВт) гарантирует надежный прием при отличном качестве звука (частотный диапазон 80 Гц - 12 кГц, динамический диапазон более 68 дБ). SKM 1030-7 работает на одном из шести каналов передачи в диапазоне 30-50 МГц с узкополосной модуляцией. Суперкардиоидная микрофонная головка обеспечивает эффективное подавление внешних шумов. Предусмотрена модификация с возможностью подключения источника линейного сигнала.
Приемник HDE 1030-7, выполненный в виде стетоскопа, выпускается в трех модификациях - для приема по одному или двум/трем переключаемым каналам. Интегрированные мини-наушники обеспечивают максимальное звуковое давление 112 дБ SPL, что гарантирует разборчивость речи в помещениях с повышенным уровнем шума. Время бесперебойной работы элементов питания - более 8 часов.
На базе этих устройств можно организовать недорогую систему синхронного перевода, систему для проведения экскурсий с несколькими пересекающимися в пространстве маршрутами. При этом, благодаря возможности использовать разные каналы передачи, исключается интермодуляция.
Радиосистема Sennheiser серии 1000.
Компактные и недорогие радиосистемы серии 1000 выпускаются в виде готовых наборов Set 1081-U или -V и Set 1083-U или -V. Набор с литерой U в названии предназначен для работы в диапазоне UHF (16 выбираемых частот в полосе 450-960 МГц), а с литерой V - в диапазоне VHF (6 выбираемых частот в полосе 138-250 МГц). Отличаются они тем, что в наборы 1081 U/V входят ручные радиомикрофоны, а в наборы 1083 U/V - карманные передатчики и петличные микрофоны МКЕ-2 Red Dot. Рабочий диапазон частот, который обеспечивают устройства серии 1000 - от 80 Гц до 20 кГц, неравномерность 3 дБ. В каждый набор, кроме перечисленных устройств, входит приемник true diversity и блок питания. Оба набора поставляются в жестких пластиковых кейсах.
В радиомикрофонах SKM 1072-U и SKM 1032-V применена конденсаторная суперкардиоидная головка, способная при включенном аттенюаторе работать с максимальным уровнем звукового давления 135 дБ.
Передатчик является продолжением корпуса микрофона, на нем расположены переключатель частот, выключатель микрофона и специальные контакты для подключения устройства подзарядки аккумуляторов питания, обеспечивающих 6 часов бесперебойной работы.
Портативные карманные передатчики SK 1063-U и SK 2032-V (выходная мощность - 50 мВт) предназначены для подключения ненаправленных петличных микрофонов Sennheiser МКЕ-2 (входит в комплект поставки) или любого другого источника, например, музыкального инструмента с уровнем выходного сигнала от 220 мВ до 1,77 В. Соответственно, на корпусе передатчика предусмотрен переключатель чувствительности. Кроме того, имеется переключатель каналов. Питание передатчиков осуществляется 9-вольтовой батареей, обеспечивающей 4 часа бесперебойной работы.
Стационарные приемники EM 1031-U и EM 1031-V работают в режиме разнесенного приема (True Diversity), который обеспечивает стабильное, чистое звучание и позволяют работать как с карманными передатчиками, так и с ручными радиомикрофонами. Встроенная компандерная система шумоподавления HiDyn Plus обеспечивает широкий динамический диапазон (114 дБ), чистоту звукового сигнала и подавление шумов в паузах. На передней панели приемников расположены индикаторы уровня радио- и звукового сигналов.
Радиосистема Sennheiser серии 3000.
Устройства этой серии предназначены для профессионального применения и уже хорошо зарекомендовали себя в различных областях: в частности, они применяются в концертах мирового турне Селин Дион. В настоящее время радиосистема серии 3000 существенно расширена за счет выпуска новых устройств для работы в УКВ диапазоне 450-900 Мгц; в полосе 24 МГц внутри УКВ-диапазона доступны 32 канала передачи. При этом обеспечивается динамический диапазон 117 дБ. Применяется компандерная система шумоподавления HiDyn Plus.

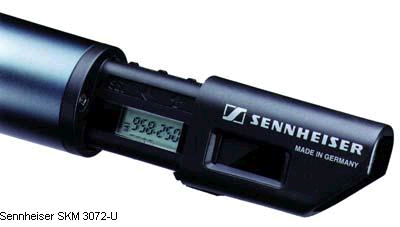

Р
адиомикрофон SKM 3072-U предназначен для использования на концертах и в студии, а также в репортерской работе или как накамерный микрофон. Конденсаторная микрофонная головка МЕ 3005е с суперкардиоидной диаграммой направленности, способствующей эффективному подавлению обратной связи, оптимизирована для современного вокала. Дополнительно поставляется сменная головка МЕ 3005 для озвучивания речи. Рабочий диапазон частот микрофона - от 80 Гц до 18 кГц, максимальный уровень звукового давления с головкой ME 3005 - 154 дБ, с головкой ME 3005е - 144 дБ. Предусмотрен четырехпозиционный переключатель чувствительности. Радиопередатчик является продолжением корпуса микрофона. Пользователь самостоятельно выбирает из 32 возможных каналов частоту канала передачи в УКВ-диапазоне, стабилизируемую с помощью надежной технологии РLL-синтезирования (Phase-Locked Loop). В сочетании с системой шумоподавления это гарантирует оптимальное соотношение чистоты звучания и уверенной передачи в любом помещении или открытом пространстве. Батарея питания обеспечивает бесперебойную работу в течение более чем восьми часов. На ЖК-дисплее постоянно отображается состояние элемента питания, а также частота канала передачи. В комплект поставки входят восемь разноцветных защитных кожухов, которые, кроме маскировки рабочих элементов, служат для зрительной идентификации различных микрофонов. Приемники ЕМ 3031-U и ЕМ 3032-U True Diversity обеспечивают уверенный прием сигнала при работе как с карманными передатчиками, так и с радиомикрофонами, сигнал которых сформирован PLL-синтезатором. ЕМ 3031-U размещается в корпусе высотой 1 U, в корпусе такого же размера модели ЕМ 3032-U размещены два приемника. Кроме системы шумоподавления HiDyn Plus в приемники серии 3000 встроена функция AMF (Advanced Muting Function). Вместе они обеспечивают непревзойденную чистоту звукового сигнала и подавление шумов в паузах. Подключение основной и дополнительной антенн обеспечивается через два радиочастотных входа с разъемами BNC (импеданс 50 Ом).
Е
М 3532, в корпусе которого расположены два приемника True Diversity, обеспечивает стабильность работы в самых сложных условиях. Исчерпывающий набор функциональных возможностей позволяет адаптировать ЕМ 3532 к любой звуковой системе. Управление осуществляется с помощью выводимых на ЖК-дисплей меню, благодаря информативности которых пользователю не придется тратить время на обучение работе с приемником. Уверенность приема обеспечивается возможностью плавной, с точностью до 5 кГц, настройки радиочастоты, что необходимо, например, при перегруженности канала или возникновении помех. Для установки в рэковую стойку предусмотрен выносной антенный блок (поставляется дополнительно), подключающийся к двум радиочастотным входам с разъемами BNC (импеданс 50 Ом). Несколько приемников ЕМ 3532 могут быть объединены в систему, управляемую с помощью персонального компьютера с установленным программным обеспечением S-MCD. Для этого на задней панели предусмотрены соответствующие разъемы.Миниатюрный приемник ЕК 3041-U разработан специально для видеопроизводства и работает с любыми передатчиками фирмы Sennheiser. С помощью соответствующих переходников он устанавливается в специальный разъем на цифровых ENG-видеокамерах Sony SX, Philips LDK 120 или Ikegami HL-V 73/77. При подключении к камерам используется их источник питания, а звуковой сигнал записывается на видеопленку. При автономном использовании источником питания для ЕК 3041-U являются батарейки или аккумуляторы, со звуковым оборудованием приемник коммутируется через симметричный выход XLR (максимальный уровень сигнала +9 дБu).
На передней панели всех приемников серии 3000 расположены индикаторы (Low Batt), отражающие состояние батареи питания передатчика. Уровень выходного аудио сигнала регулируется дискретно, шагами по 10 дБ, максимальное значение 18 дБu.
Радиосистема Sennheiser серии 5000.
Это самая дорогая и высококачественная радиосистема компании Sennheiser. Она считается одной из лучших в мире, более ста таких систем установлены в самых престижных концертных залах мира.
Радиосистема серии 5000 предназначена, прежде всего, для многоканального режима работы и построена на основе базового шасси ЕМ 1046-MF, в которое может быть установлено до восьми приемных модулей
ЕМ 1046-RX. В случае если пользователю требуется меньшее количество каналов, используется шасси ЕМ 203-MF, рассчитанное на три приемных модуля.
Приемные модули различаются количеством каналов передачи - 32 фиксированных, или 16 плавно перестраиваемых шагами по 5 кГц. Имеется возможность выбрать радиочастотный диапазон 138-250 МГц или 450-900 МГц.
На передней панели приемных модулей имеются индикаторы уровня РЧ- и звукового сигналов, а также ЖК-дисплей, отображающий служебную информацию. При помощи внешнего компьютера можно объединить до 8 основных шасси, что обеспечивает централизованное управление одновременно работающими каналами передачи (до 64 каналов). Также предусмотрен широкий набор вспомогательных модулей для создания системы, наиболее точно отвечающей конкретной задаче - устройства для зарядки аккумуляторов, блоки для крепления антенн, специальный двухантенный усилитель, блоки охлаждения с вентиляторами, модули звуковых входов/выходов, сплиттеры, интерфейсы и соединительные высоко- и низкочастотные кабели.
Передатчик с интегрированной микрофонной головкой SKM 5000 - устройство, занимающее высшую ступеньку в своем классе. Модель SKM 5000 UHF-С может быть оснащена на выбор одной из пяти микрофонных головок с различными характеристиками - четырьмя динамическими и одной конденсаторной. Модель SKM 5000 UHF выпускается с суперкардиоидной микрофонной головкой ME 5005. Обе модели предназначены для работы на одном из 16 выбираемых каналов внутри диапазона 450-960 МГц. Модель SKM 5000 VHF-С предназначена для работы в диапазоне 138-250МГц и также может быть укомплектована одной микрофонной головкой на выбор.
Выходная мощность этих передатчиков - 50 мВт, рабочий диапазон частот - от 70 Гц до 20 кГц при соотношении сигнал/шум более 120 дБ (!). Максимальное звуковое давление зависит от типа используемой микрофонной головки (135-163 дБ SPL) и изменяется с помощью переключателя на корпусе устройства.
Имеется также возможность с помощью 5-позиционного переключателя изменять чувствительность радиомикрофона (шаг переключения - 10 дБ). Элементы питания - батарейки или аккумуляторы - помещены в специальный отсек с целью быстрой замены. Срок бесперебойной работы элементов питания - более 4 часов.
Портативные карманные передатчики SK 50 (мощность 50 мВт) и SK 250 (мощность 250 мВт) отвечают самым жестким требования по надежности и, также как и интегрированные с микрофоном передатчики SKM 5000, выпускаются для работы в различных РЧ диапазонах. SK 50 и SK 250 применяются с ненаправленными петличными микрофонами Sennheiser MKE 2 и модульными микрофонами серии ME, для крепления которых предназначена специальная гарнитура NB-2. К ним также может быть подключен источник сигнала линейного уровня, например, электромузыкальный инструмент. Срок бесперебойной работы в зависимости от типа элементов питания - от 3 до 9 часов. Информация о кондиционности элементов питания всех передатчиков передается на приемник и отображается на его ЖК-дисплее.
Благодаря модульной конструкции радиосистем Sennheiser 5000 не имеет аналогов в отношении гибкости изменения конфигурации, а очень высокие рабочие характеристики и надежность в эксплуатации делают ее бесспорным лидером среди других многоканальных радиосистем.

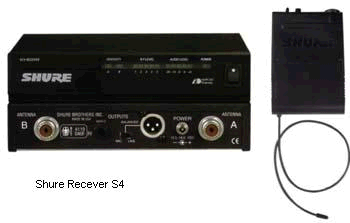

Paдиосистемы компании Shure.
Американская компания Shure существует более 70 лет. Продукция Shure присутствует во всех нишах "микрофонного рынка". Фирма выпускает студийные, сценические и специальные микрофоны, микрофоны общего назначения, микшеры, микрофонные и инструментальные радиосистемы, персональные стереофонические мониторы, приборы обработки звукового сигнала, головные гарнитуры. Причем ценовая категория выпускаемых продуктов также самая разная - от недорогих широкораспространенных моделей до высококачественных, отнюдь не дешевых модификаций. Продукты Shure выбираются многими исполнителями, общественными деятелями, концертными и спортивными залами, телерадиокомпаниями, звукозаписывающими студиями.
В этой публикации речь пойдет о популярных и новых радиосистемах, выпускаемых компанией Shure. Мы постараемся дать перечень большинства производимых ныне систем, а также приведем их основные характеристики.
Радиосистемы серии Т.
Недорогая T-серия профессиональных радиосистем может комплектоваться одноантенным или двухантенным приемником Мarcad Diversity с регулировкой громкости и схемотехникой, принимающей и комбинирующей сигналы и убирающей выпадения и побочные шумы. Благодаря энергосберегающей технологии одна батарея обеспечивает работу системы в течение 18 часов. Два индикатора позволяют определить состояние аппаратуры и момент разрядки батареи. Система имеет контур бесшумного включения и выключения, а также контур подавления шума.
Если в индексном названии системы последней буквой стоит "S" (single), значит аппаратура комплектуется одноантенным приемником, буква "D" (double) обозначает комплектацию системы двухантенным приемником. Двухантенный приемник Мarcad Diversity имеет симметричный XLR (выходное сопротивление 150 Ом) и несимметричный 1/4" джековый (выходное сопротивление 3,3 кОм) разъемы. В одноантенном приемнике предусмотрен только несимметричный 1/4" джек.
Системы T-серии имеют ряд общих характеристик: диапазон радиочастот 169, 445 и 237, 325 МГц, зона устойчивого приема при нормальных условиях 100 м, динамический диапазон более 102 дБ (кривая A), тип подавления помех - Noise Squelch, максимальная мощность портативного передатчика 50 мВт.
Радиосистемы ETGS и ETGD сконструированы специально для гитаристов. Здесь предусмотрена регулировка чувствительности входного сигнала, позволяющая добиться оптимального для различных гитар соотношения сигнал/шум. Системы комплектуются портативным передатчиком T11. Ко входу передатчика также можно подключать любой из радиомикрофонов Shure.
Петличные радиосистемы ETPD и ETPS снабжены миниатюрным микрофоном WL93, обеспечивающим надежное функционирование звукового тракта во время выступлений, лекций и т.п. Системы комплектуются портативным передатчиком T11 и кабелем TQG с 1/4" джеками.
В комплекты радиосистем ETHS и ETHD входит легкий головной динамический кардиоидный микрофон WH20TQG (диапазон частот 50 Гц - 15 кГц). Системы комплектуются портативным передатчиком T11, оснащены проволочной гарнитурой, эластичной лентой и гибким микрофонным держателем. Модели ETВ58S, ETВ58D и ETВ3.1D и ETВ3.1S - это вокальные радиосистемы с ручным передатчиком T2 и микрофонным элементом Shure SM58 или Shure BetaGreen 3.1.
Радиосистемы серии LX.
К
омпактные радиосистемы серии LX при средней цене обладают многими привлекательными характеристиками. Серия имеет двухантенный приемник ELX4 с рэковым крепежом. Возможна комплектация малогабаритным портативным передатчиком T11 (LX1) или передатчиком LX2, выполненным в форме держателя микрофона. Оба передатчика обеспечивают бесперебойную работу от батарей в течение 18-20 часов и оснащены трехсекционным светодиодным индикатором питания/заряда батареи. Диапазон несущих радиочастот системы - от 169, 445 до 244 МГц, дальность уверенного приема в нормальных условиях - 92 м, выходное сопротивление ELX4 - 150 Ом (симметрия, XLR) или 3 кОм (несимметрия, 1/4" джек), максимальная мощность радиочастотного тракта 50 мВт, динамический диапазон более 102 дБ, номинальное подавление помех зеркального канала 80 дБ, номинальное подавление ложного сигнала 75 дБ, полное подавление сигнала (девиация 15 кГц) - более 100 дБ, номинальный коэффициент нелинейных искажений 0,3%. Маркировка систем этой серии включает в себя буквы ELX (принадлежность серии), цифру 1 или 2 (передатчик LX1 или LX2) и после косой черты - марку используемого микрофона. Система ELX14 предназначена для инструменталистов (гитаристов) и укомплектована инструментальным кабелем WA302. Вокальные головные системы ELX14/10 и ELX14/16 снабжены микрофонами WH20TQG (пришедшими на смену модели WH10TQG) и WCM16 соответственно.
Петличные системы ELX14/183 и ELX14/184 оснащены микрофонами WL183 и WL184. Инструментальная система ELX14/98 укомплектована одним из самых маленьких инструментальных микрофонов WM98A и поставляется с креплением микрофона на раструб духовых A98KCS. Микрофоны к системам ELX14 поставляются в отдельной упаковке. Ручные вокальные системы ELX24/58, ELX24/87, ELX24/Beta58 и ELX24/Beta87 имеют передатчик LX2 и, соответственно, микрофонные капсюли SM58, SM87, Beta58 и Beta87. Упомянем еще о двух радиосистемах: ELX28858 и ELX188. ELX28858 - это 2-канальная радиосистема с двумя радиомикрофонами и двумя одноантенными приемниками, размещенными в одном корпусе и оснащенными капсюлями SM58. ELX188 - 2-канальная радиосистема с двумя компактными передатчиками, позволяющими работать с рядом петличных, головных и инструментальных микрофонов.
